Guide de réparation : Vibreur

Niveau : Facile Temps : 25 min

Ce guide vous explique comment changer le vibreur de votre Samsung Galaxy Note 2.

flag Quelques conseils avant de commencer

Outils requis

Kit Outils Universel 9.90€ Voir le produit visibility

Tournevis Cruciforme 1.5mm 7.90€ Voir le produit visibility

Voir tous les outils

Comment remplacer vibreur pour - Guide images

Guide photos remplacement vibreur (Etape 1 - image 1)

zoom_in

Guide photos remplacement vibreur (Etape 1 - image 2)

Etape 1

Avant de commencer le changement de votre vibreur, nous vous conseillons d'éteindre votre Galaxy Note 2.

Pour ceci appuyez sur le bouton power situé sur la droite du téléphone.

Guide photos remplacement vibreur (Etape 2 - image 1)

zoom_in

Guide photos remplacement vibreur (Etape 2 - image 2)

Etape 2

Faites glisser une spatule en nylon afin de soulever la coque arrière du Galaxy Note 2 .

Une fois légèrement soulevée, vous pouvez la saisir et la retirer complètement.

Guide photos remplacement vibreur (Etape 3 - image 1)

zoom_in

Guide photos remplacement vibreur (Etape 3 - image 2)

Etape 3

A l'aide d'une spatule en nylon, soulevez la batterie depuis l'ergo prévu à cet effet.

Une fois soulevée, vous pouvez ôter complètement la batterie du Galaxy Note 2.

Guide photos remplacement vibreur (Etape 4 - image 1)

zoom_in

Guide photos remplacement vibreur (Etape 4 - image 2)

Etape 4

Utilisez une spatule en nylon, poussez doucement sur la carte SIM afin de la rentrer, puis relâchez.

Celle-ci doit sortir d'elle même. Vous n'avez plus qu'à la saisir afin de finir de l'extraire de son logement.

zoom_in

Etape 5

Utilisez désormais un tournevis cruciforme pour dévisser les 11 vis retenant le châssis interne au bloc LCD.

Ces vis sont entourées en rouge sur la photo.

Guide photos remplacement vibreur (Etape 6 - image 1)

zoom_in

Etape 6

Avant de continuer la réparation de votre Galaxy Note 2, retirez le stylet (S Pen) de son emplacement.

Guide photos remplacement vibreur (Etape 7 - image 1)

zoom_in

Guide photos remplacement vibreur (Etape 7 - image 2)

Etape 7

En commencant par le côté droit, insérez une spatule en nylon entre le châssis interne et le bloc LCD de votre Galaxy Note 2.

Puis faites la glisser sur les 4 côtés de votre Galaxy Note 2 afin de déclipser le bloc LCD du châssis.

Guide photos remplacement vibreur (Etape 8 - image 1)

zoom_in

Etape 8

Répétez l'opération jusqu'à ce que le châssis soit complètement déclipsé de votre Galaxy Note 2.

Guide photos remplacement vibreur (Etape 9 - image 1)

zoom_in

Etape 9

Retournez désormais votre Galaxy Note 2, puis saisissez le châssis interne afin de l'ôter totalement.

zoom_in

Etape 10

Utilisez un tournevis cruciforme pour dévisser la vis retenant le haut-parleur externe au Galaxy Note 2.

Cette vis est entourée en rouge sur la photo.

Guide photos remplacement vibreur (Etape 11 - image 1)

zoom_in

Guide photos remplacement vibreur (Etape 11 - image 2)

Etape 11

A l'aide dune spatule en nylon, faites délicatement levier sur le haut-parleur externe pour l'ôter complètement.

Guide photos remplacement vibreur (Etape 12 - image 1)

zoom_in

Guide photos remplacement vibreur (Etape 12 - image 2)

Etape 12

Utilisez une spatule en nylon pour déconnecter l'antenne WiFi de la carte-mère de votre Galaxy Note 2.

Attention, l'antenne WiFi est connectée à la carte-mère à 2 endroits différents.

Guide photos remplacement vibreur (Etape 13 - image 1)

zoom_in

Etape 13

Utilisez une spatule en nylon pour déconnecter les 7 connecteurs encadrées en rouge sur la photo.

Commencez par déconnecter la nappe du connecteur de charge en faisant délicatement levier avec la spatule en nylon.

Guide photos remplacement vibreur (Etape 14 - image 1)

zoom_in

Guide photos remplacement vibreur (Etape 14 - image 2)

Etape 14

Comme indiqué sur les photos, faites désormais délicatement levier pour déconnecter les nappes de gestion de l'écran LCD et de la vitre tactile.

Guide photos remplacement vibreur (Etape 15 - image 1)

zoom_in

Guide photos remplacement vibreur (Etape 15 - image 2)

Etape 15

Comme indiqué sur les photos, faites désormais délicatement levier pour déconnecter les nappes de gestion de la prise jack et du bouton power.

Guide photos remplacement vibreur (Etape 16 - image 1)

zoom_in

Etape 16

Déconnectez désormais les 2 dernières nappes branchées à la carte-mère.

Ces 2 nappes gèrent le capteur de proximité et la caméra avant de votre Galaxy Note 2

zoom_in

Etape 17

Utilisez un tournevis cruciforme pour dévisser la dernière vis retenant la carte mère au bloc LCD.

Cette vis est entourée en rouge sur la photo.

Guide photos remplacement vibreur (Etape 18 - image 1)

zoom_in

Etape 18

Soulevez délicatement la carte mère, attention les nappes préalablement déconnectées peuvent gêner la sortie de la carte-mère

Ne pas hésiter à les écarter légèrement en prenant garde de ne pas les endommager.

Guide photos remplacement vibreur (Etape 19 - image 1)

zoom_in

Guide photos remplacement vibreur (Etape 19 - image 2)

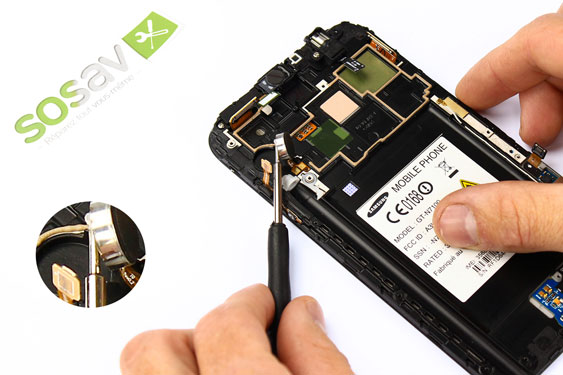

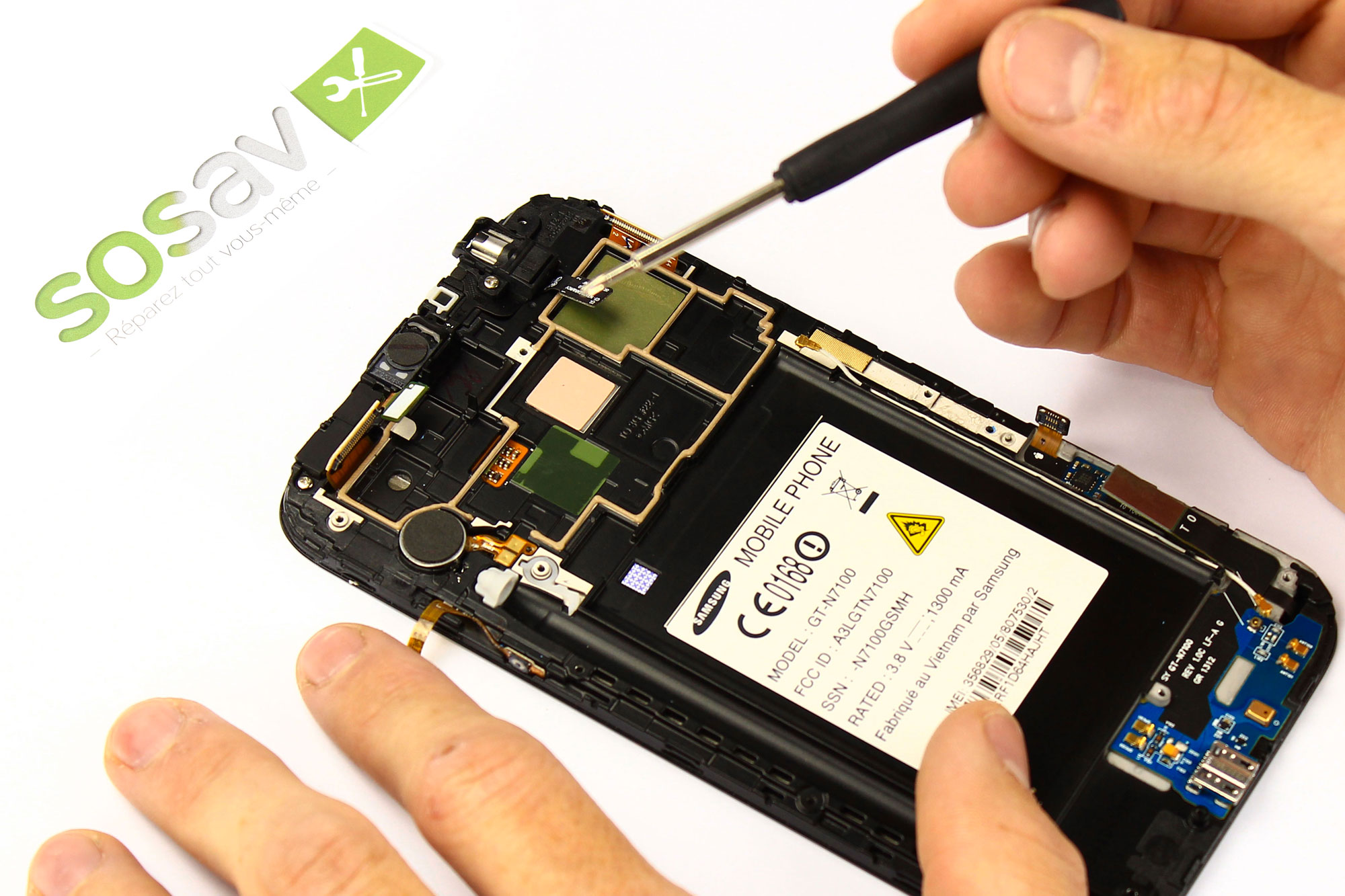

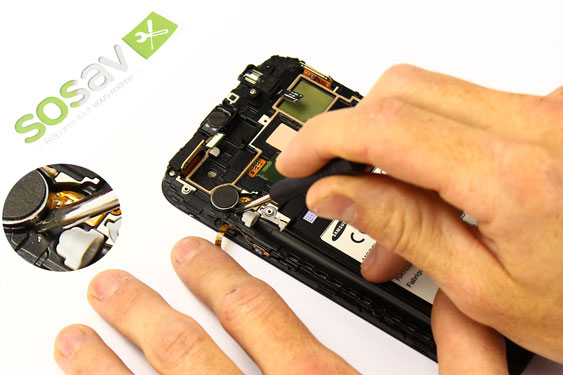

Etape 19

Nous allons désormais utiliser un tournevis plat pour décoller le vibreur du bloc LCD de votre Galaxy Note 2.

Pour ceci, insérez le délicatement entre le vibreur et le bloc LCD puis comme indiqué sur les photos faites levier pour le décoller.

Guide photos remplacement vibreur (Etape 20 - image 1)

zoom_in

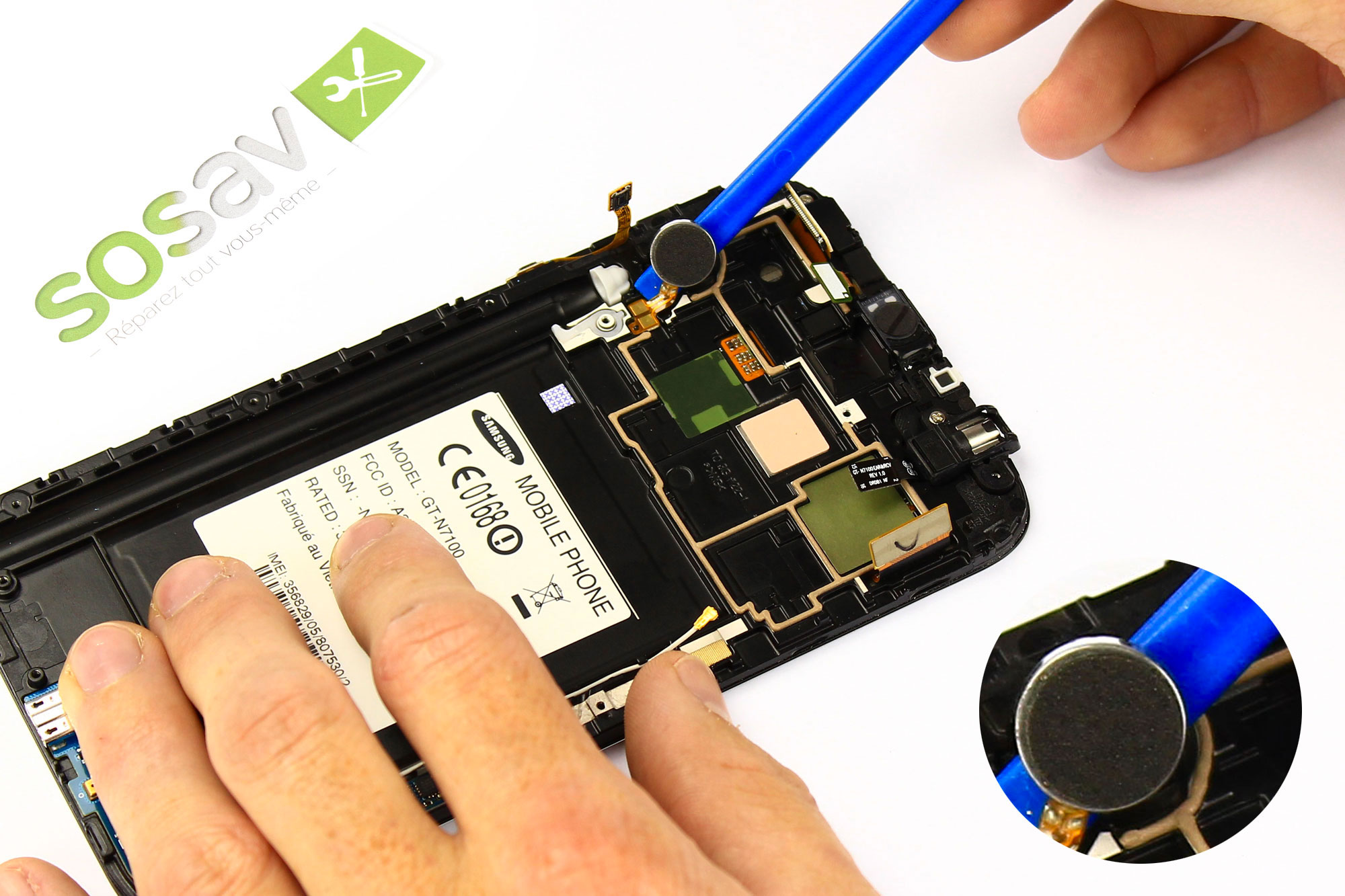

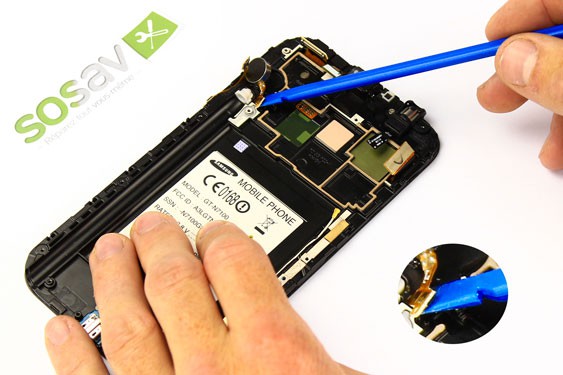

Etape 20

A l'aide d'une spatule en nylon, faites délicatement levier pour décoller la nappe de connexion du vibreur.

zoom_in

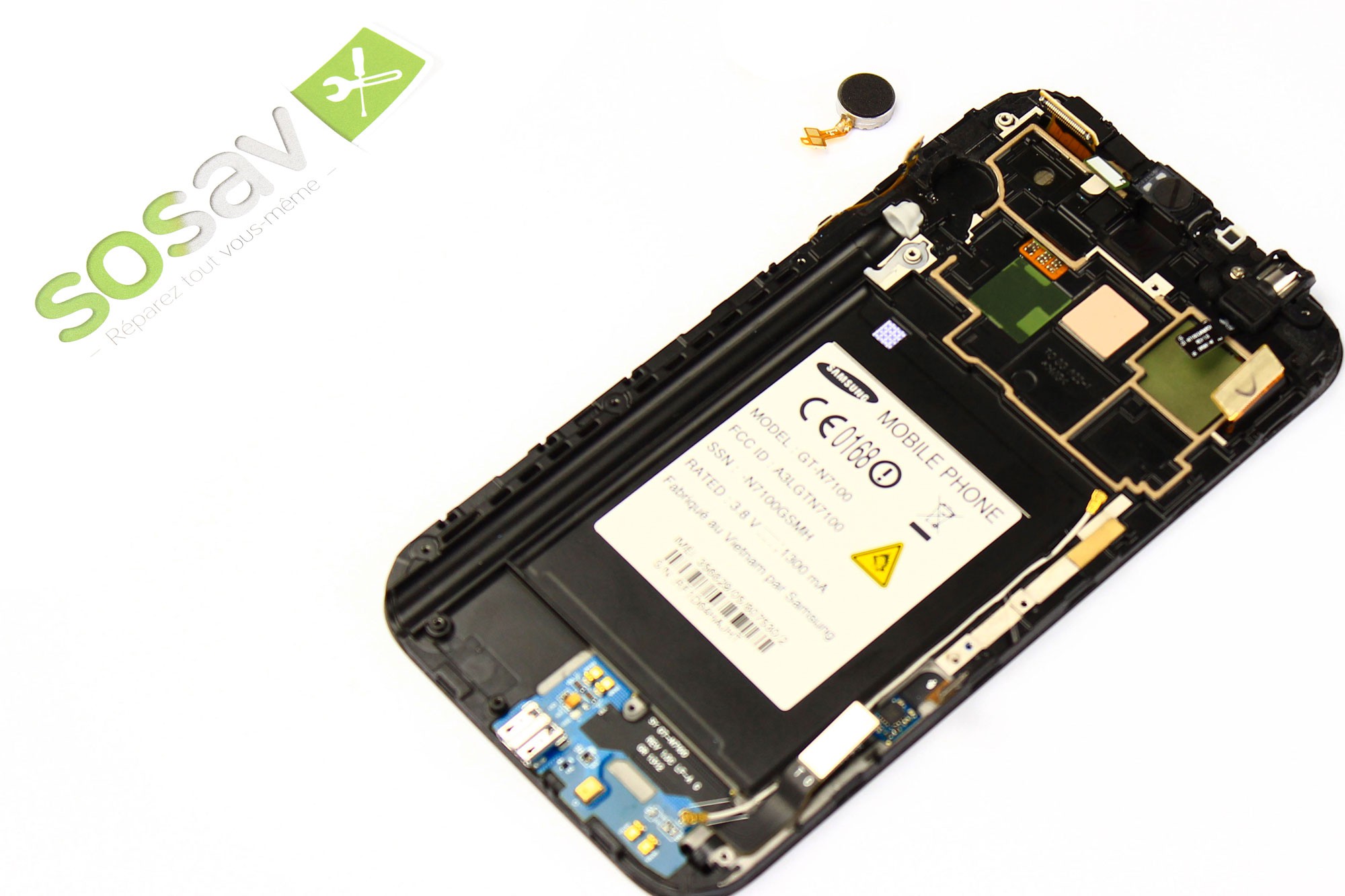

Etape 21

Votre vibreur est désormais démonté, vous pouvez en cas de besoin le remplacer par un neuf.

Vous avez terminé

Pour remonter votre suivez ce guide en sens inverse.
