Guide de réparation : Prise Jack + Haut-parleur interne

Niveau : Facile Temps : 20 min

Ce guide vous explique comment changer la prise jack de votre Samsung Galaxy Note 2.

flag Quelques conseils avant de commencer

Outils requis

Kit Outils Universel 9.90€ Voir le produit visibility

Tournevis Cruciforme 1.5mm 7.90€ Voir le produit visibility

Voir tous les outils

Comment remplacer prise jack + haut-parleur interne pour - Guide images

Guide photos remplacement prise jack + haut-parleur interne (Etape 1 - image 1)

zoom_in

Guide photos remplacement prise jack + haut-parleur interne (Etape 1 - image 2)

Etape 1

Avant de commencer le changement de votre prise jack, nous vous conseillons d'éteindre votre Galaxy Note 2.

Pour ceci appuyez sur le bouton power situé sur la droite du téléphone.

Guide photos remplacement prise jack + haut-parleur interne (Etape 2 - image 1)

zoom_in

Guide photos remplacement prise jack + haut-parleur interne (Etape 2 - image 2)

Etape 2

Faites glisser une spatule en nylon afin de soulever la coque arrière du Galaxy Note 2 .

Une fois légèrement soulevée, vous pouvez la saisir et la retirer complètement.

Guide photos remplacement prise jack + haut-parleur interne (Etape 3 - image 1)

zoom_in

Guide photos remplacement prise jack + haut-parleur interne (Etape 3 - image 2)

Etape 3

A l'aide d'une spatule en nylon, soulevez la batterie depuis l'ergo prévu à cet effet.

Une fois soulevée, vous pouvez ôter complètement la batterie du Galaxy Note 2.

Guide photos remplacement prise jack + haut-parleur interne (Etape 4 - image 1)

zoom_in

Guide photos remplacement prise jack + haut-parleur interne (Etape 4 - image 2)

Etape 4

Utilisez une spatule en nylon, poussez doucement sur la carte SIM afin de la rentrer, puis relâchez.

Celle-ci doit sortir d'elle même. Vous n'avez plus qu'à la saisir afin de finir de l'extraire de son logement.

zoom_in

Etape 5

Utilisez désormais un tournevis cruciforme pour dévisser les 11 vis retenant le châssis interne au bloc LCD.

Ces vis sont entourées en rouge sur la photo.

Guide photos remplacement prise jack + haut-parleur interne (Etape 6 - image 1)

zoom_in

Etape 6

Avant de continuer la réparation de votre Galaxy Note 2, retirez le stylet (S Pen) de son emplacement.

Guide photos remplacement prise jack + haut-parleur interne (Etape 7 - image 1)

zoom_in

Guide photos remplacement prise jack + haut-parleur interne (Etape 7 - image 2)

Etape 7

En commencant par le côté droit, insérez une spatule en nylon entre le châssis interne et le bloc LCD de votre Galaxy Note 2.

Puis faites la glisser sur les 4 côtés de votre Galaxy Note 2 afin de déclipser le bloc LCD du châssis.

Guide photos remplacement prise jack + haut-parleur interne (Etape 8 - image 1)

zoom_in

Etape 8

Répétez l'opération jusqu'à ce que le châssis soit complètement déclipsé de votre Galaxy Note 2.

Guide photos remplacement prise jack + haut-parleur interne (Etape 9 - image 1)

zoom_in

Etape 9

Retournez désormais votre Galaxy Note 2, puis saisissez le châssis interne afin de l'ôter totalement.

zoom_in

Etape 10

Aidez vous d'un tournevis cruciforme pour dévisser la vis retenant le châssis interne au bloc LCD.

Cette vis est entourée en rouge sur la photo.

Guide photos remplacement prise jack + haut-parleur interne (Etape 11 - image 1)

zoom_in

Guide photos remplacement prise jack + haut-parleur interne (Etape 11 - image 2)

Etape 11

A l'aide dune spatule en nylon, faites délicatement levier sur le haut-parleur externe pour l'ôter complètement.

Guide photos remplacement prise jack + haut-parleur interne (Etape 12 - image 1)

zoom_in

Guide photos remplacement prise jack + haut-parleur interne (Etape 12 - image 2)

Etape 12

Utilisez une spatule en nylon pour déconnecter l'antenne WiFi de la carte-mère de votre Galaxy Note 2.

Attention, l'antenne WiFi est connectée à la carte-mère à 2 endroits différents.

Guide photos remplacement prise jack + haut-parleur interne (Etape 13 - image 1)

zoom_in

Etape 13

A l'aide d'une spatule en nylon, faites délicatement levier pour déconnecter les 7 connecteurs encadrés en rouge.

Commencez par déconnecter la nappe de gestion du connecteur de charge.

Les procédures de déconnexion des 6 autres connecteurs sont expliquées dans les 3 prochaines étapes.

Guide photos remplacement prise jack + haut-parleur interne (Etape 14 - image 1)

zoom_in

Guide photos remplacement prise jack + haut-parleur interne (Etape 14 - image 2)

Etape 14

Comme indiqué sur les photos, faites désormais délicatement levier pour déconnecter les nappes de gestion de l'écran LCD et de la vitre tactile.

Guide photos remplacement prise jack + haut-parleur interne (Etape 15 - image 1)

zoom_in

Guide photos remplacement prise jack + haut-parleur interne (Etape 15 - image 2)

Etape 15

Comme indiqué sur les photos, faites désormais délicatement levier pour déconnecter les nappes de gestion de la prise jack et du bouton power.

Guide photos remplacement prise jack + haut-parleur interne (Etape 16 - image 1)

zoom_in

Etape 16

Déconnectez désormais les 2 dernières nappes branchées à la carte-mère.

Ces 2 nappes gèrent le capteur de proximité et la caméra avant de votre Galaxy Note 2

zoom_in

Etape 17

Utilisez un tournevis cruciforme pour dévisser la dernière vis retenant la carte mère au bloc LCD.

Cette vis est entourée en rouge sur la photo.

Guide photos remplacement prise jack + haut-parleur interne (Etape 18 - image 1)

zoom_in

Etape 18

Soulevez délicatement la carte mère, attention les nappes préalablement déconnectées peuvent gêner la sortie de la carte-mè!re.

Ecartez-les délicatement en faisant attention à ne pas les endommager.

zoom_in

Etape 19

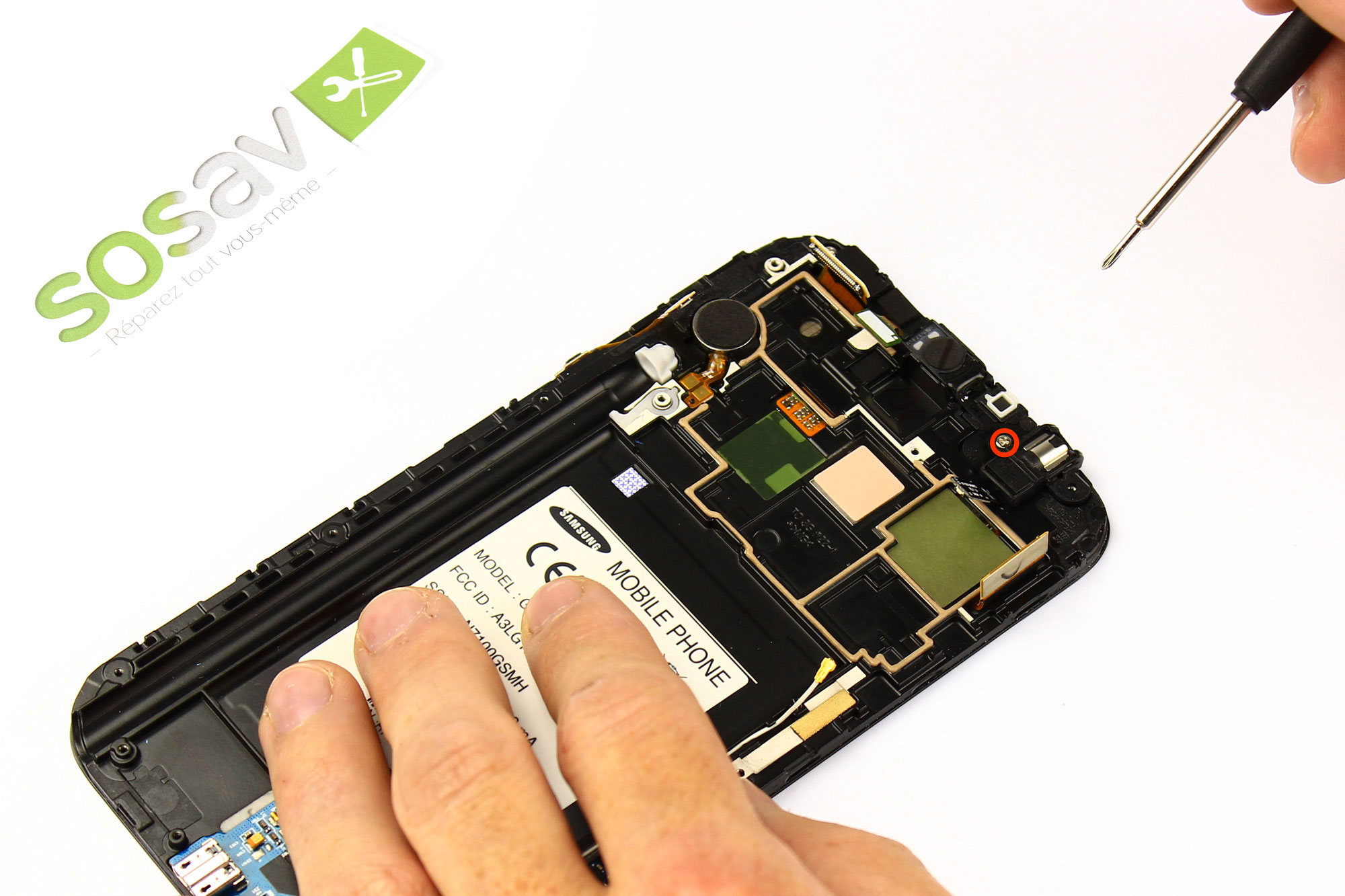

Aidez-vous d'un tournevis cruciforme pour dévisser la vis retenant la prise jack au bloc LCD.

Cette vis est entourée en rouge sur la photo.

Guide photos remplacement prise jack + haut-parleur interne (Etape 20 - image 1)

zoom_in

Etape 20

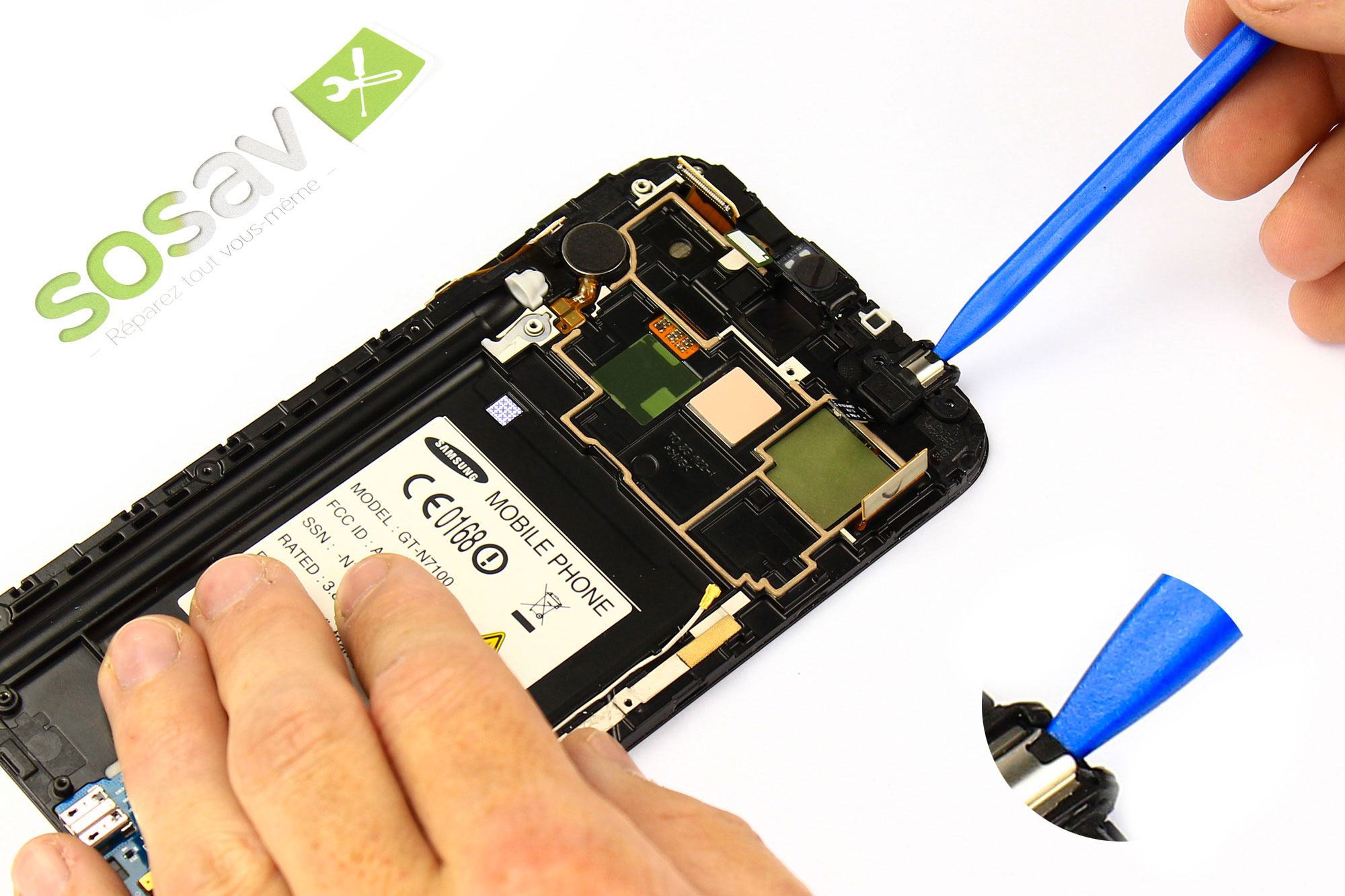

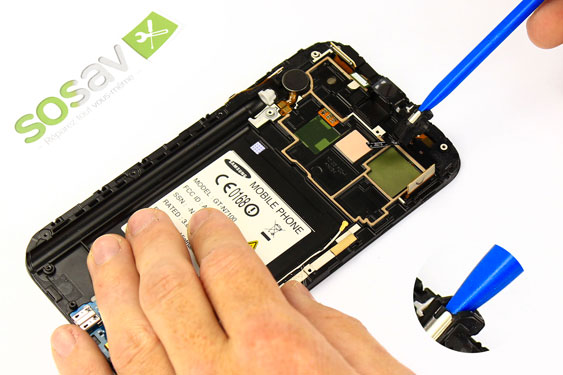

Insérez délicatement la pointe d'une spatule en nylon dans la prise jack.

Faites ensuite délicatement levier afin de la soulever.

N'essayez pas d'enlever totalement la prise jack pour le moment. L'ensemble prise jack + haut-parleur interne est toujours collé au châssis du bloc LCD.

Guide photos remplacement prise jack + haut-parleur interne (Etape 21 - image 1)

zoom_in

Etape 21

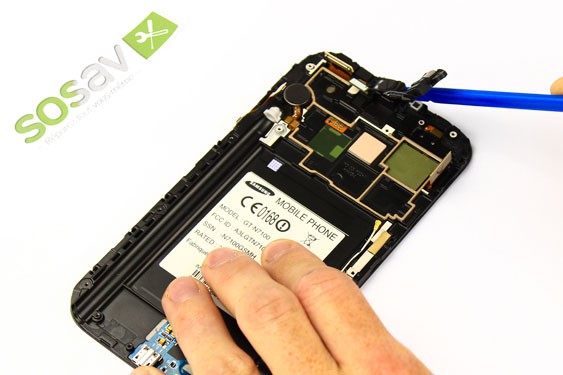

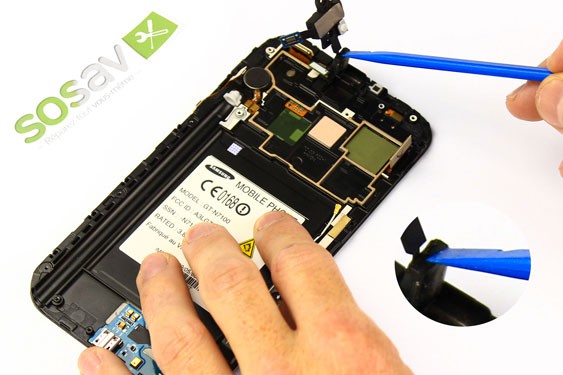

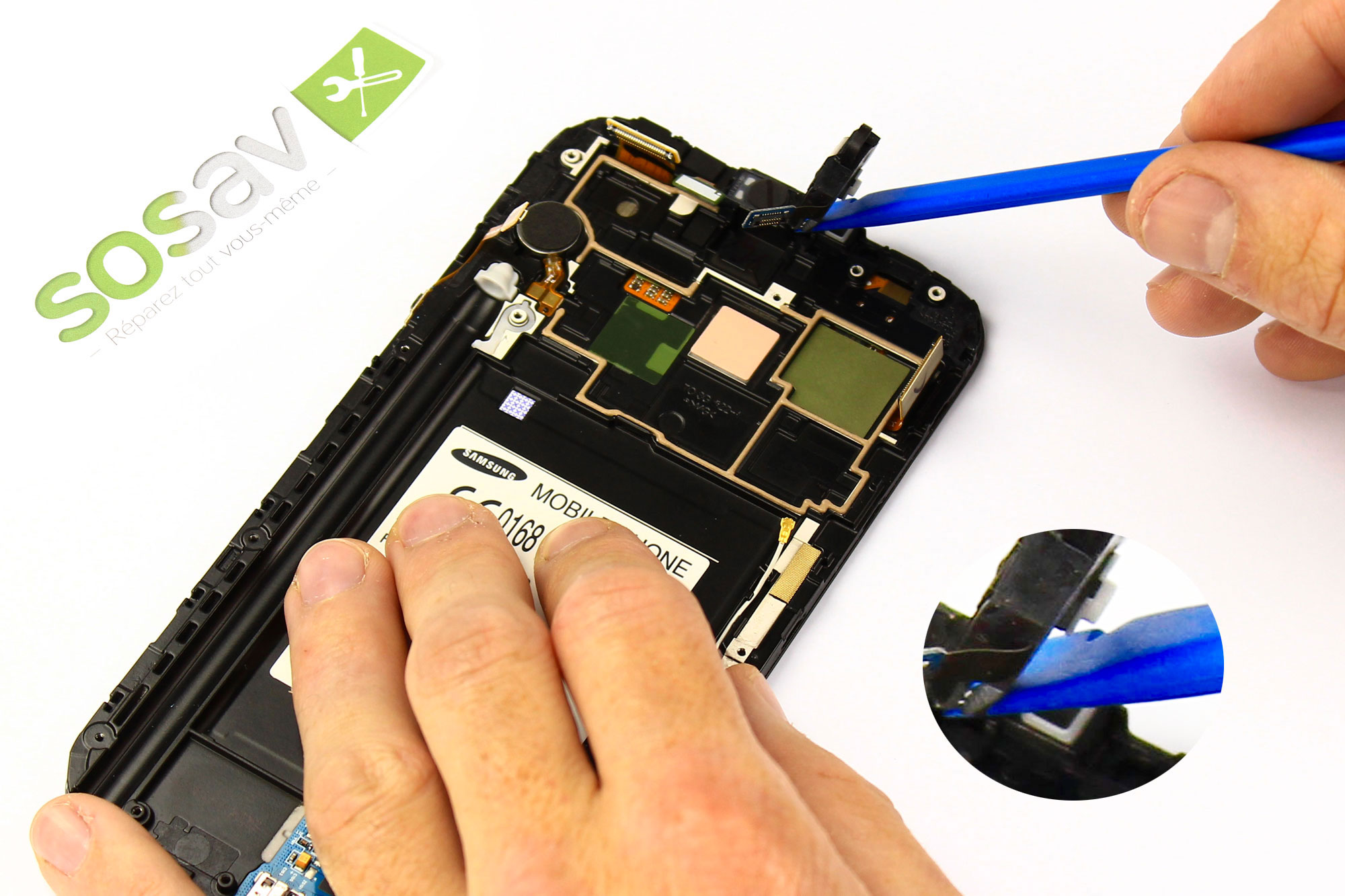

A l'aide d'une spatule en nylon, utilisé le côté plat afin de le glisser sous la nappe, puis soulever délicatement afin d'extraire le haut parleur interne.

zoom_in

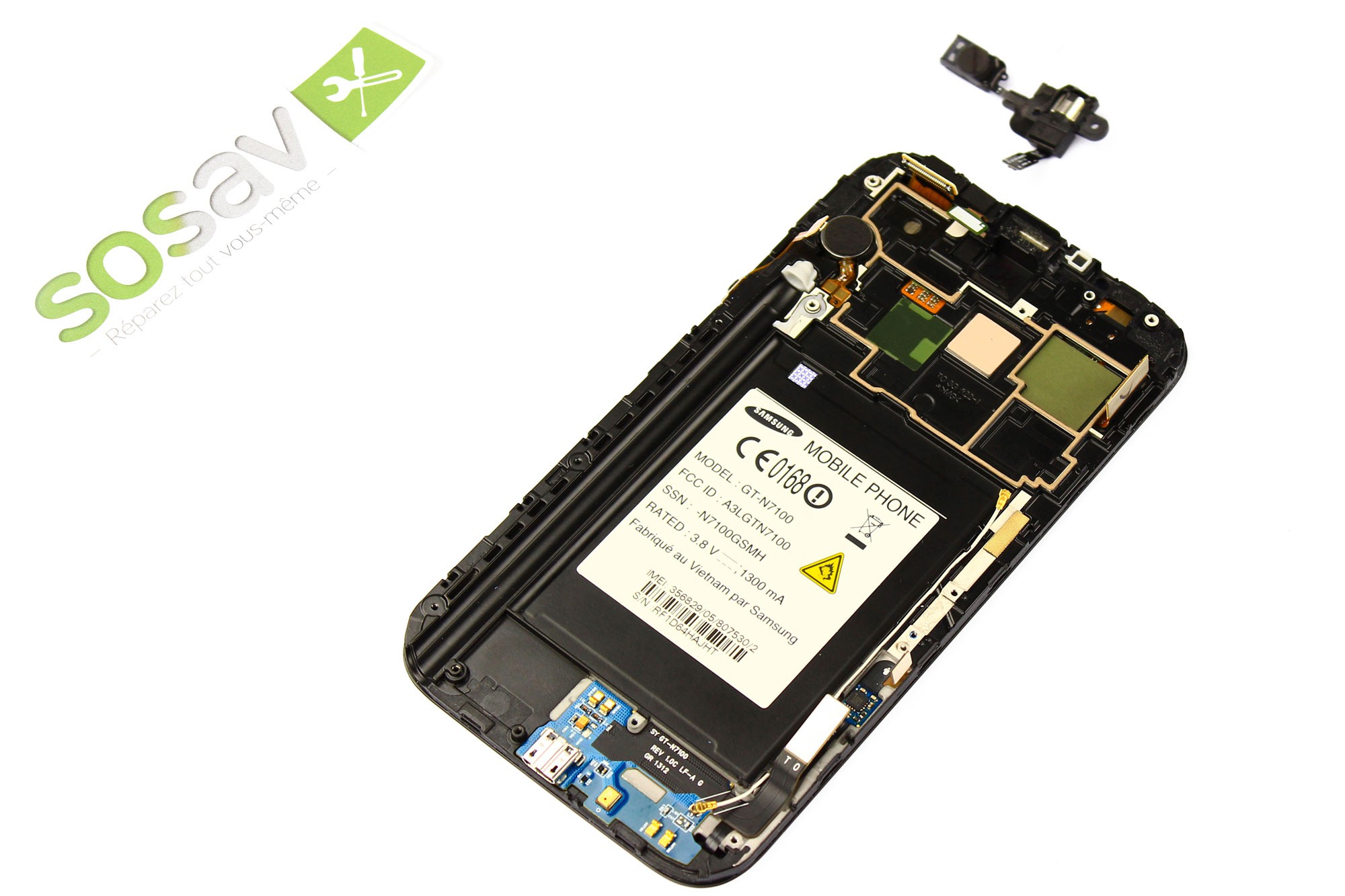

Etape 22

Votre ensemble prise jack + haut-parleur interne est désormais démonté, vous pouvez en cas de besoin le remplacer par une pièce neuve.

Vous avez terminé

Pour remonter votre suivez ce guide en sens inverse.
