Guide de réparation : Lecteur optique Nintendo Wii U

Niveau : Intermédiaire Temps : 35 min

Votre Nintendo Wii U ne lit plus aucun jeu ? Les temps de chargement sont anormalement longs et le jeu ne se lance pas correctement ? La lecture reste illisilble ? Votrz lecteur optique Wii U semble endommagé, mais ne paniquez pas car SOSav a la solution à vos problèmes ! Nos techniciens vous ont concocté ce guide de réparation illustré et commenté afin de vous expliquer comment changer ce lecteur vous-même pour deux à trois fois moins cher que de passer par un professionnel. Alors, prêt(e) à relever le défi ?

Symptômes :

Wii U qui ne lit plus les jeux
Problèmes de chargement
Lecture de disques impossible

flag Quelques conseils avant de commencer

Pièces détachées requises

Lentille (bloc optique) - Wii U 32.99€ Voir le produit visibility

Lecteur Complet (Reconditionné) - Wii U 36.90€ Voir le produit visibility

Voir toutes les pièces

Outils requis

Kit Outils Universel 9.90€ Voir le produit visibility

iSesamo (Spatule en métal) 8.90€ Voir le produit visibility

Voir tous les outils

Comment remplacer lecteur optique pour Nintendo Wii U - Guide images

zoom_in

Etape 1

Avant de procéder au démontage du lecteur optique de votre Wii U, éteignez votre console et débranchez tous les câbles par mesure de sécurité.

Utilisez un tournevis cruciforme afin de dévisser la vis entourée en rouge servant à maintenir le capot de la pile.

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 2 - image 1)

zoom_in

Etape 2

Saisissez le tiroir de la pile et procédez à son retrait.

zoom_in

Etape 3

La pile de sauvegarde de votre Wii est désormais démontée.

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 4 - image 1)

zoom_in

Etape 4

Six caches plastiques masquent des vis de maintien de la coque supérieure.A l'aide de la spatule iSesamo, décollez les caches un par un.

zoom_in

Etape 5

A l'aide d'un tournevis triwing (vert), dévissez les trois vis entourées en vert.

Dévissez également les trois vis entourées en rouge de type cruciforme.

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 6 - image 1)

zoom_in

Etape 6

Décollez ensuite avec la spatule iSesamo les deux caches encadrés en rouge sur la tranche de la console.

Ces caches dissimulent des vis.

zoom_in

Etape 7

Servez-vous ensuite du tournevis cruciforme pour dévisser les deux vis entourées en rouge.

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 8 - image 1)

zoom_in

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 8 - image 2)

Etape 8

Faites glisser la partie supérieure de la tranche de la console vers la gauche et procédez à son retrait.

Ce système de fixation est de type "rail", il suffit de faire glisser la partie plastique pour la libérer du reste de la coque.

zoom_in

Etape 9

Une fois la tranche de la console retirée, trois nouvelles vis de type triwing (vert) apparaissent.

Dévissez ces trois vis de maintien de la coque supérieure.

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 10 - image 1)

zoom_in

Etape 10

Saisissez la coque supérieure par la partie arrière de la console.

Soulevez-la et procédez à son retrait.

zoom_in

Etape 11

La coque supérieure de votre Wii U est désormais démontée.

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 12 - image 1)

zoom_in

Etape 12

Dévissez, de chaque côté de la console, les deux vis cruciformes maintenant la façade avant de la Wii U.

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 13 - image 1)

zoom_in

Etape 13

Avec la spatule en nylon, déverrouillez délicatement le connecteur de la nappe de la façade avant.

Le déverrouillage s'effectue en basculant le clapet de verrouillage.

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 14 - image 1)

zoom_in

Etape 14

Saisissez la nappe de liaison de la façade avant et tirez délicatement dessus pour la déconnecter de la carte mère de la console.

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 15 - image 1)

zoom_in

Etape 15

Saisissez puis retirez délicatement la façade avant.

zoom_in

Etape 16

La façade avant de votre Wii U est désormais démontée.

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 17 - image 1)

zoom_in

Etape 17

Quatre vis de type cruciforme placées de chaque côté du lecteur servent à le maintenir sur la console.

Dévissez ces vis à l'aide du cruciforme.

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 18 - image 1)

zoom_in

Etape 18

Saisissez ensuite le lecteur et faites-le basculer de 90° sur le côté droit.

Attention, une nappe relie le lecteur à la carte mère et cette dernière est fragile !

Ne retirez pas encore le lecteur à cette étape !

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 19 - image 1)

zoom_in

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 19 - image 2)

Etape 19

Une fois le lecteur stable et bien droit, utilisez une spatule en nylon pour déverrouiller le connecteur de la nappe du lecteur optique.

Sortez ensuite la nappe de son connecteur.

zoom_in

Etape 20

Le lecteur optique Nintendo Wii U est désormais partiellement démonté.

Il faut encore récupérer et replacer la carte fille de votre ancien lecteur pour que la console détecte correctement le nouveau lecteur installé.

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 21 - image 1)

zoom_in

Etape 21

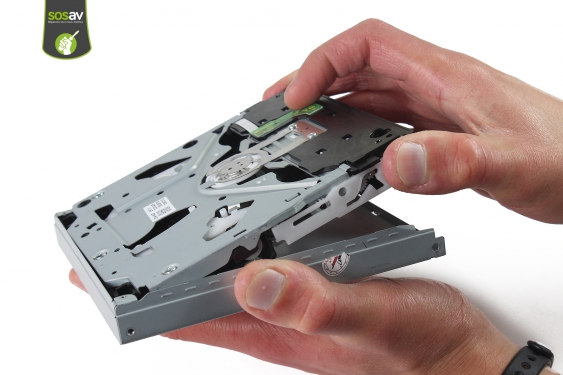

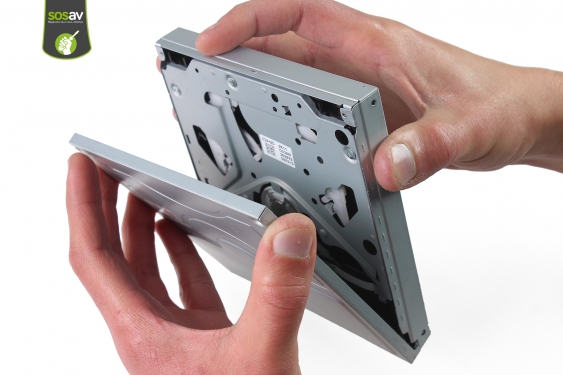

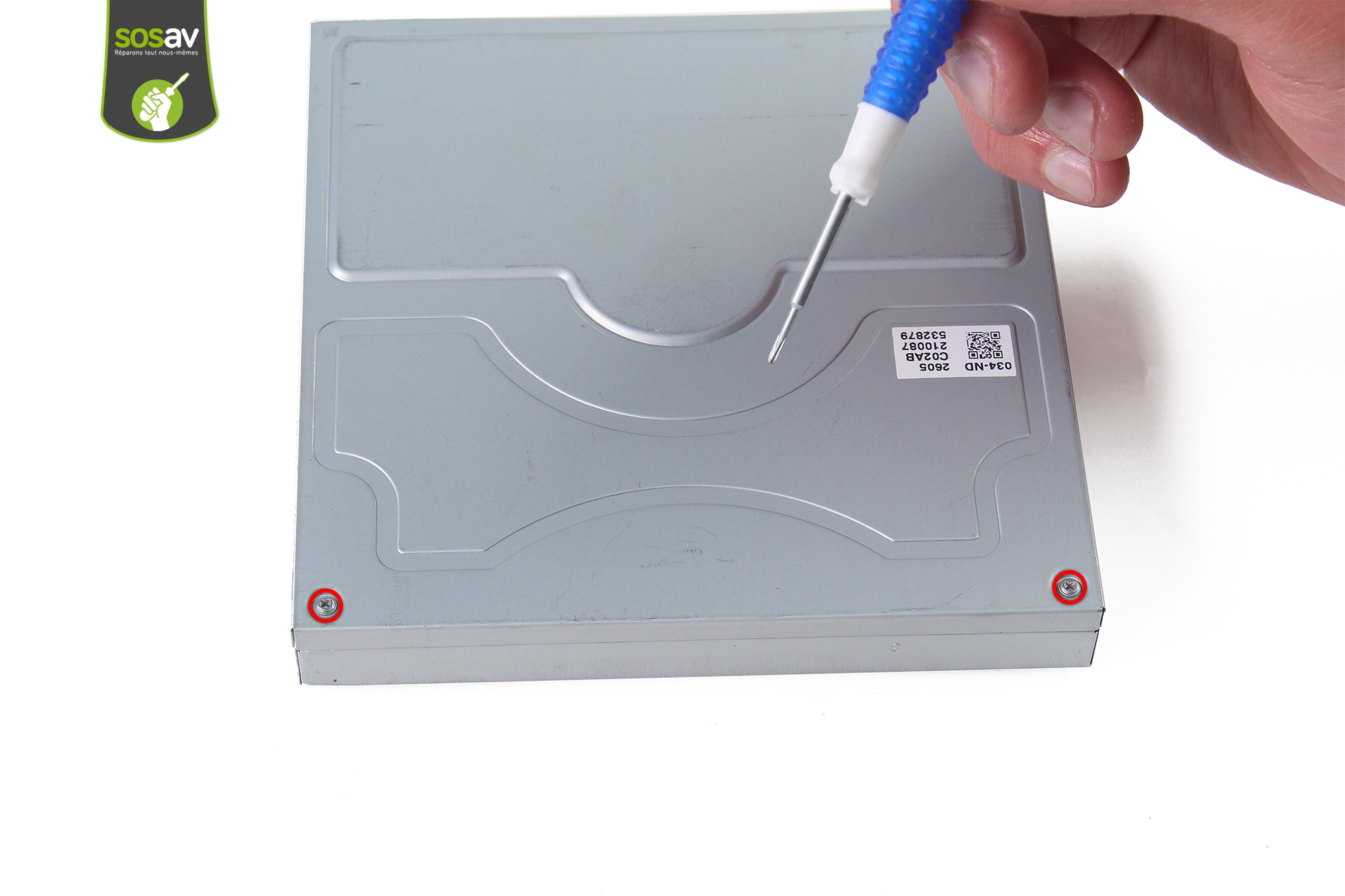

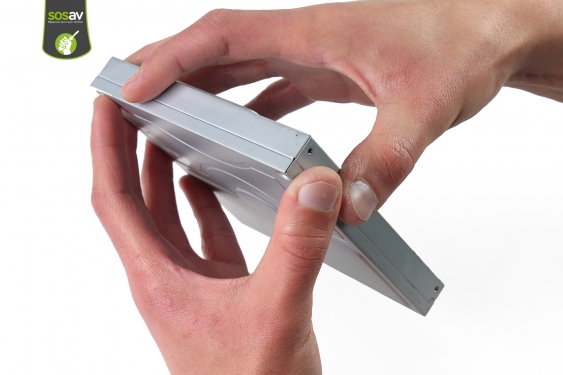

Réutilisez le tournevis cruciforme pour dévisser les deux vis entourées en rouge. (Photo 1)Puis séparez délicatement la coque supérieure du lecteur Wii U.

zoom_in

Etape 22

La coque supérieure du lecteur optique est maintenant ouverte.

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 23 - image 1)

zoom_in

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 23 - image 2)

Etape 23

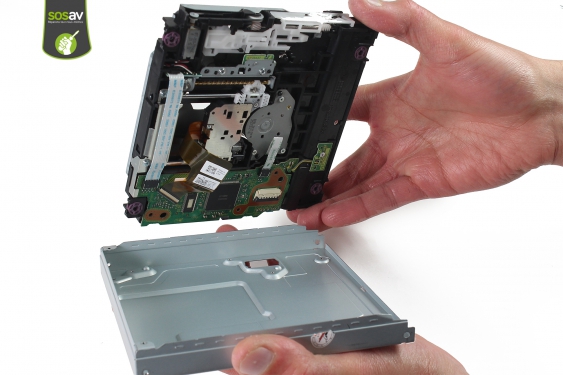

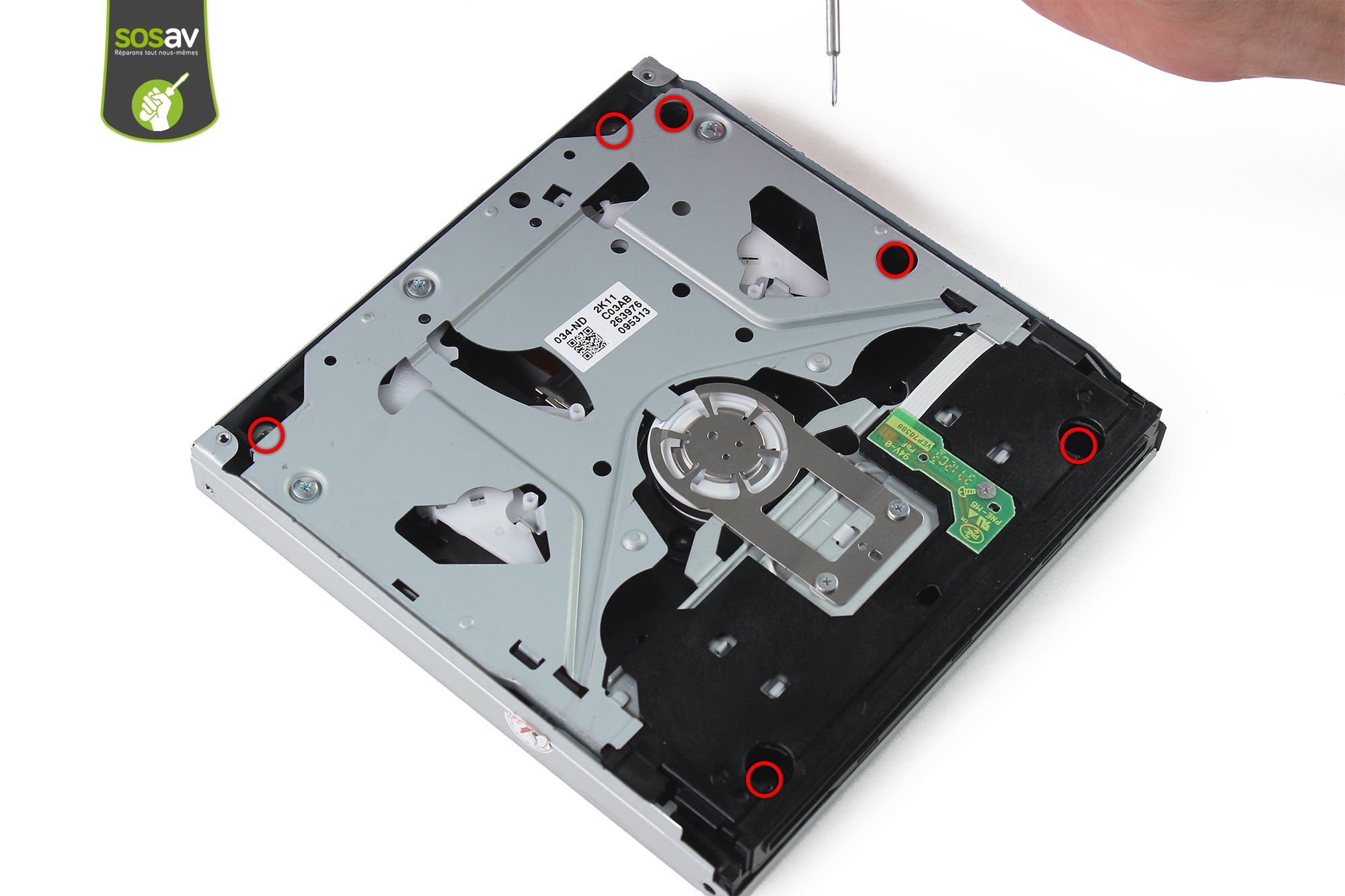

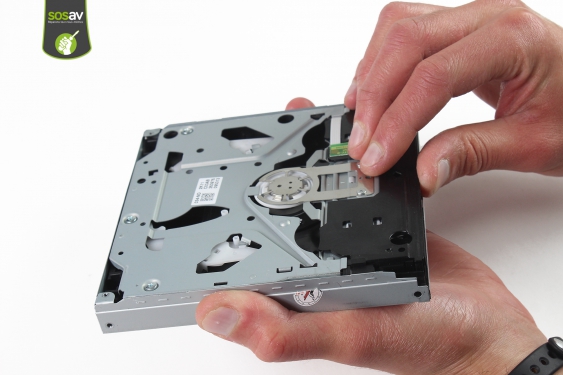

De nouveau avec le tournevis cruciforme, dévissez les 6 vis entourées en rouge. (Photo 1)Puis retirez la seconde partie de la coque du lecteur optique.

zoom_in

Etape 24

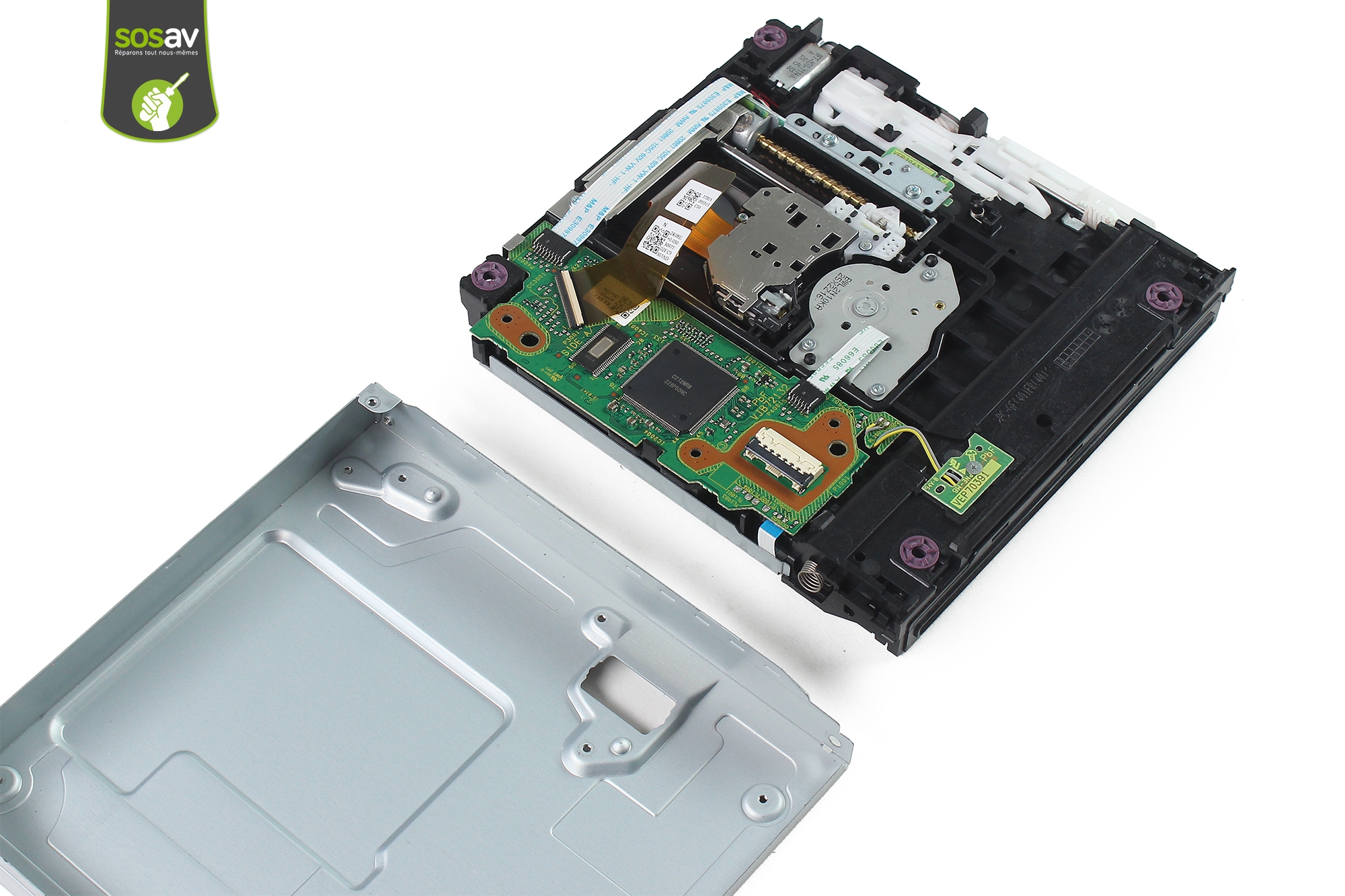

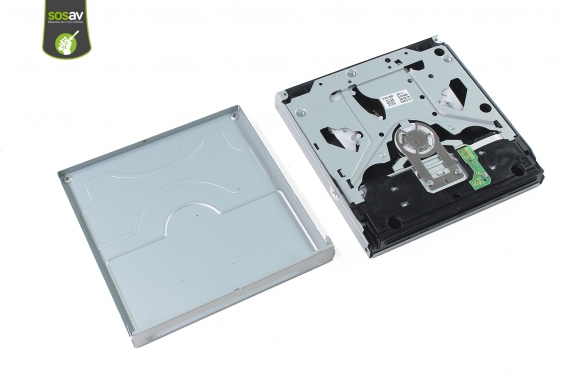

La seconde partie de la coque du lecteur optique est à présent retirée.

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 25 - image 1)

zoom_in

Etape 25

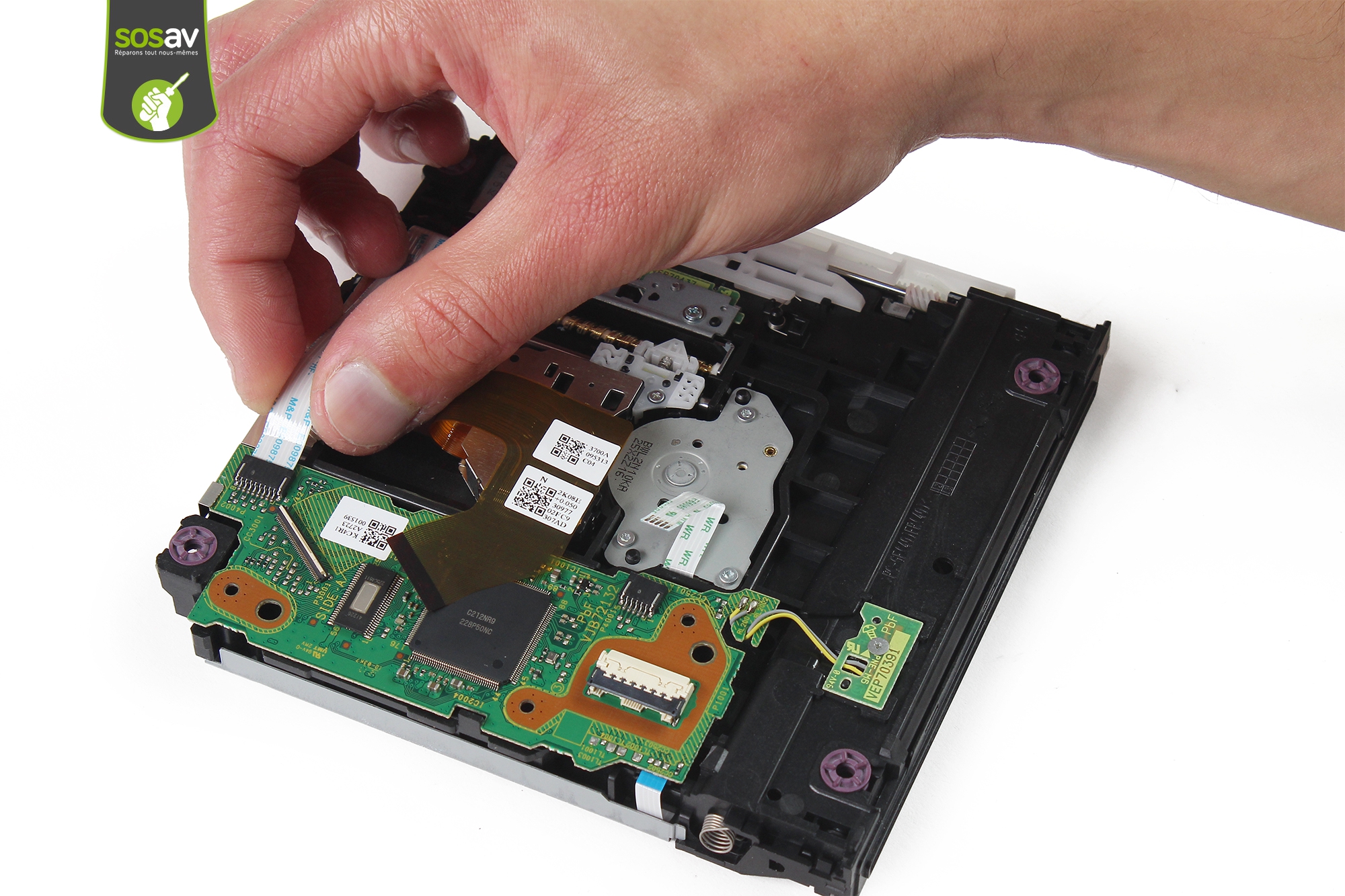

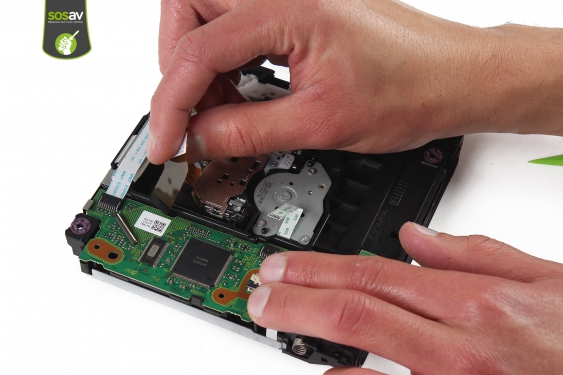

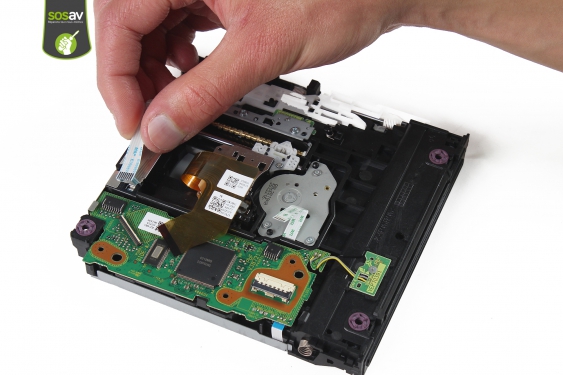

Déconnectez ensuite la première nappe de la carte fille.

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 26 - image 1)

zoom_in

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 26 - image 2)

Etape 26

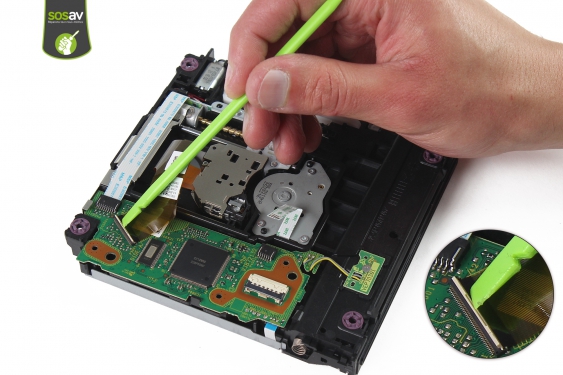

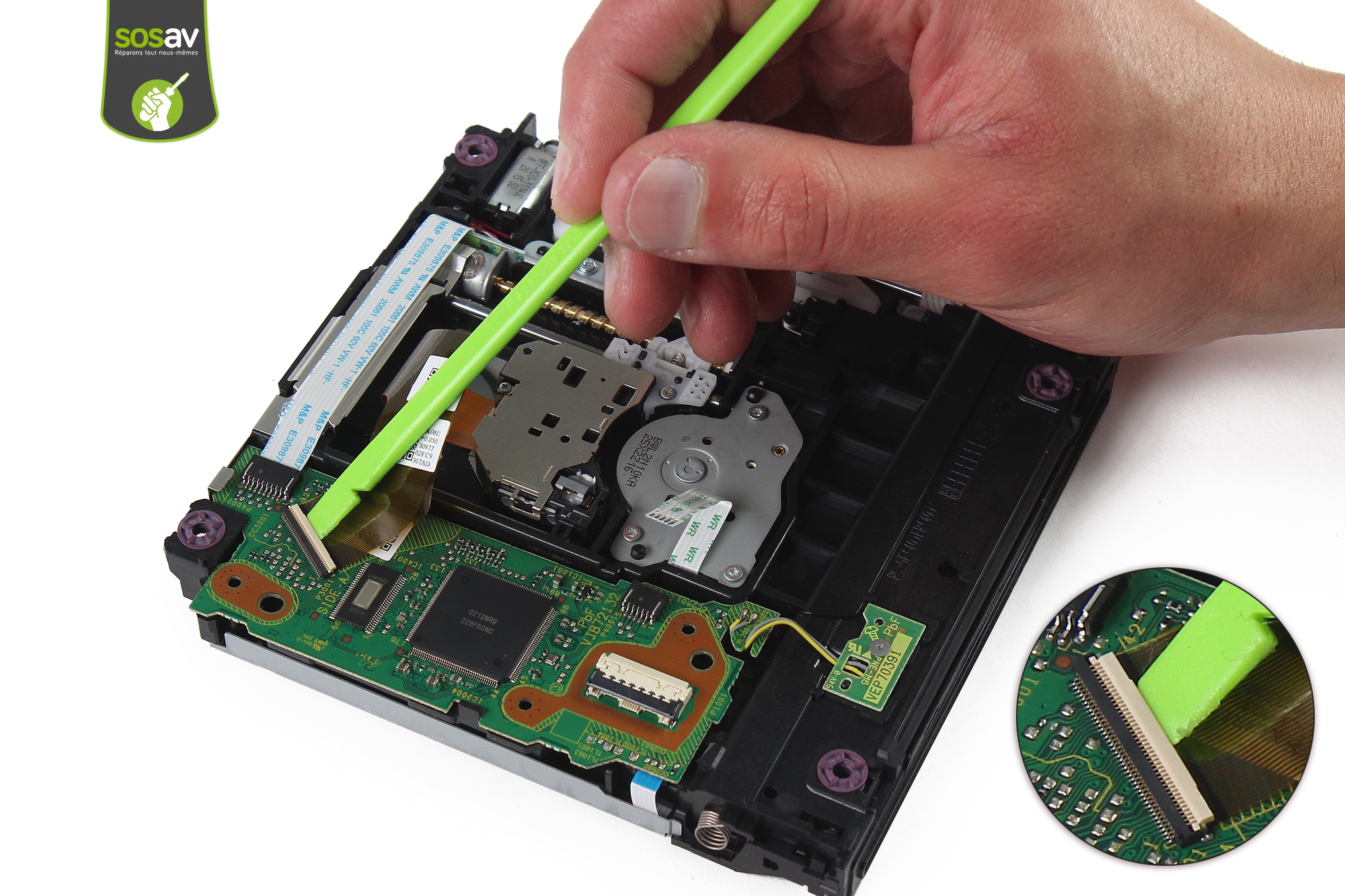

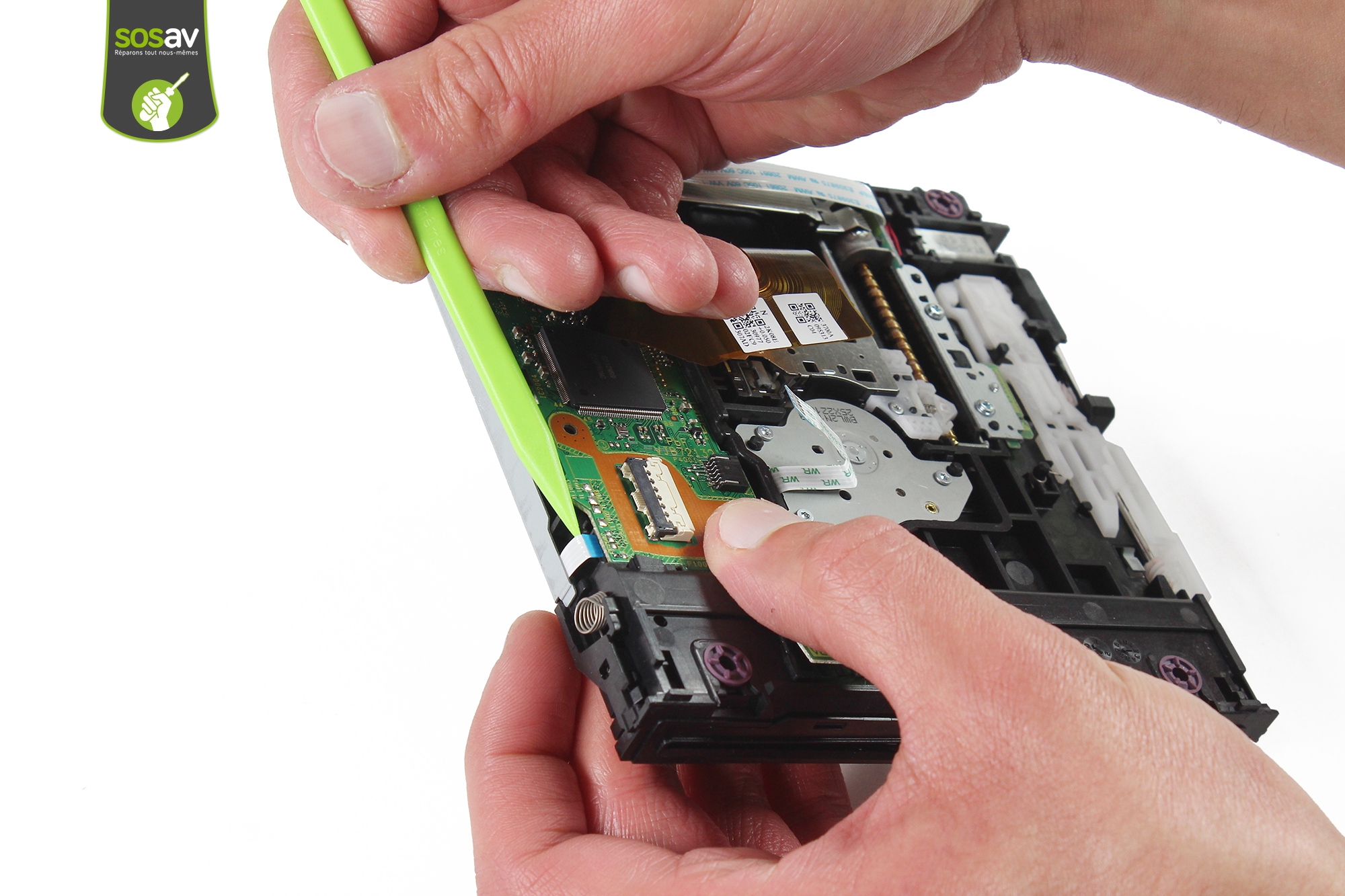

Déverrouillez le connecteur de la seconde nappe de la carte fille avec la spatule en nylon.Puis, glissez délicatement la nappe hors de son connecteur.

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 27 - image 1)

zoom_in

Etape 27

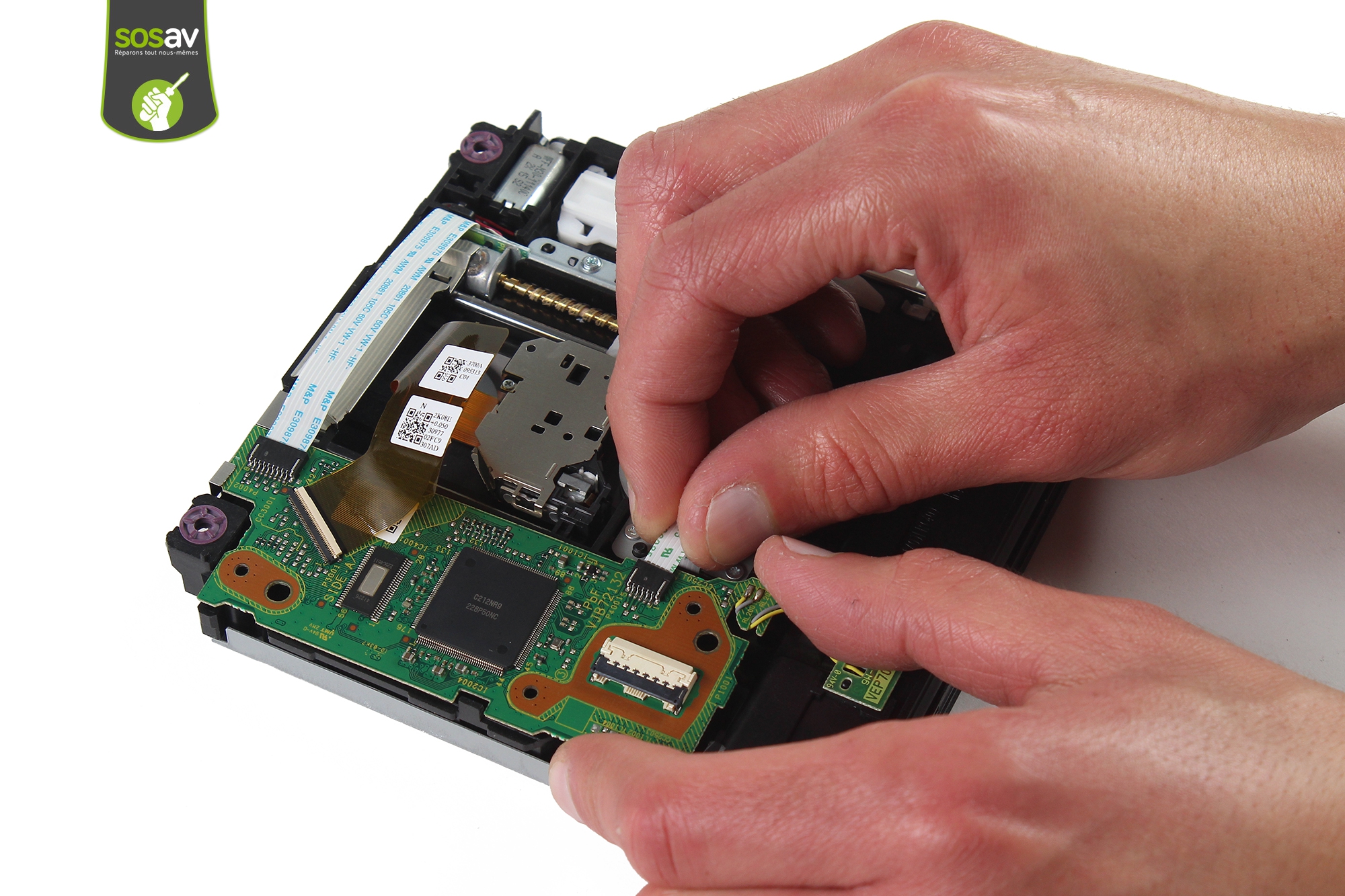

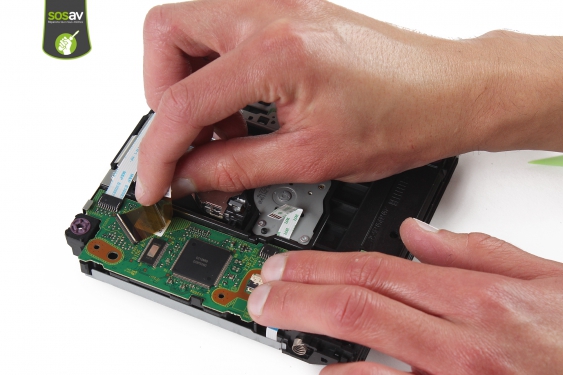

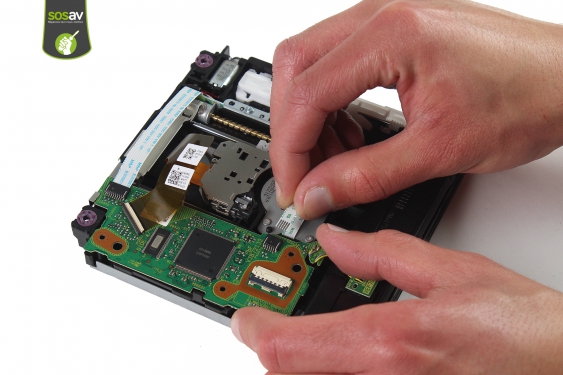

A présent, déconnectez la troisième nappe de la carte fille.

zoom_in

Etape 28

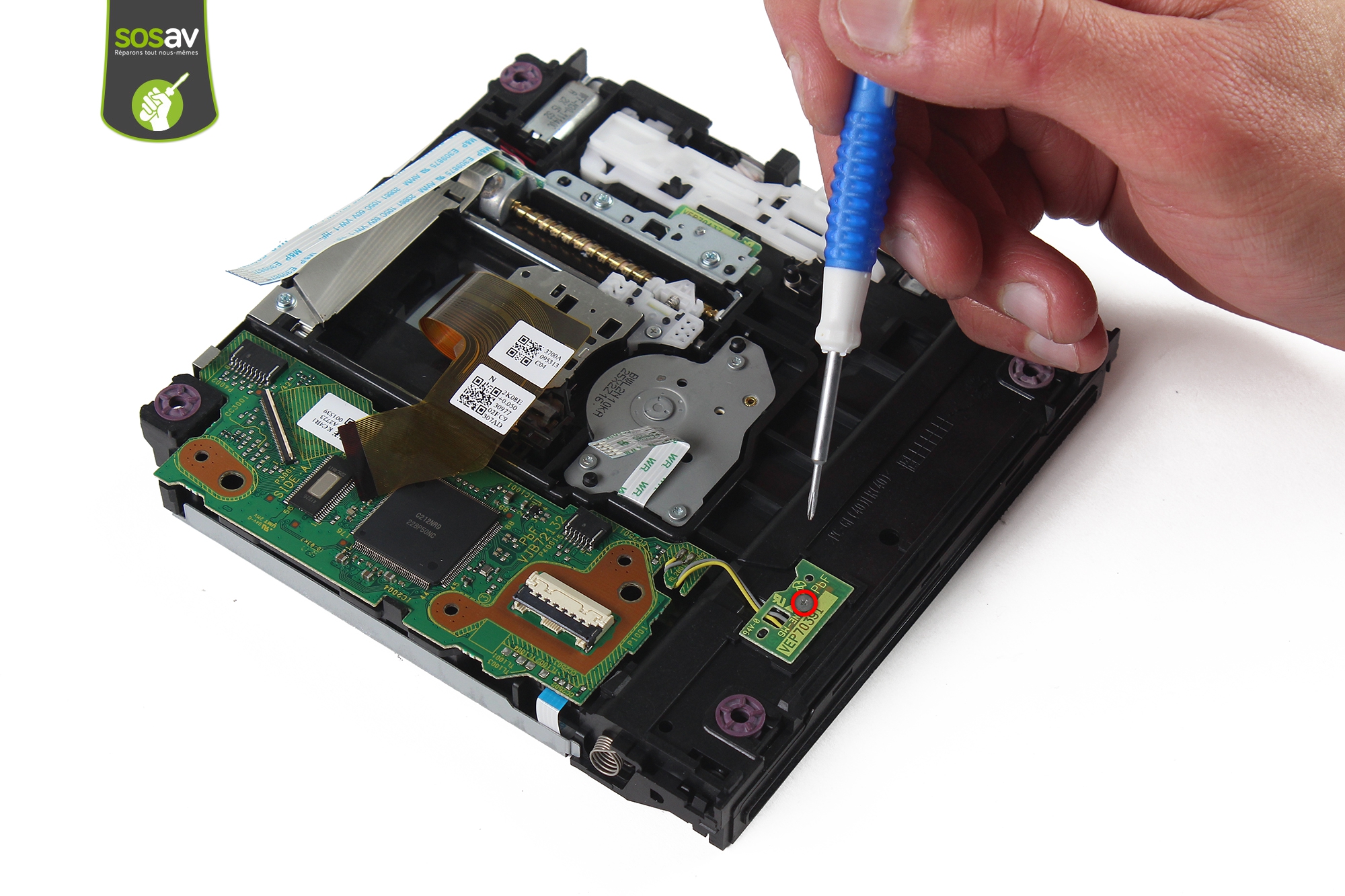

Prenez le tournevis cruciforme pour dévisser la vis entourée en rouge.

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 29 - image 1)

zoom_in

Guide photos remplacement lecteur optique Nintendo Wii U (Etape 29 - image 2)

Etape 29

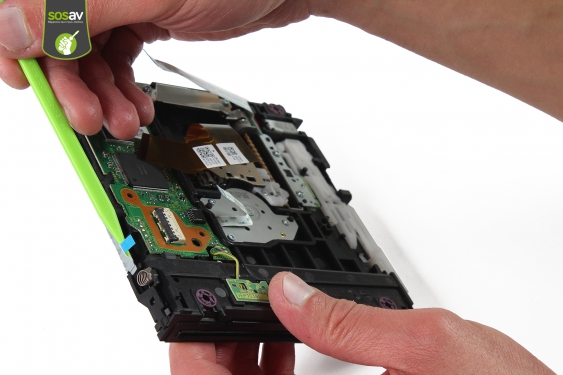

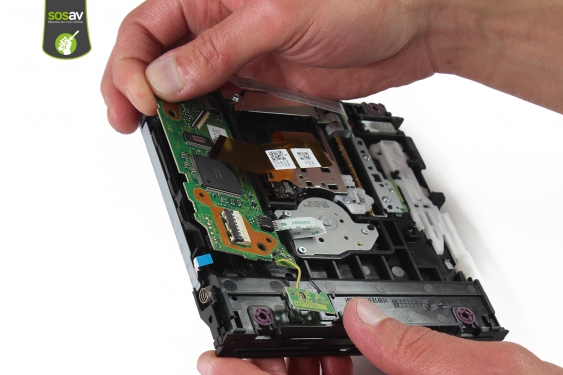

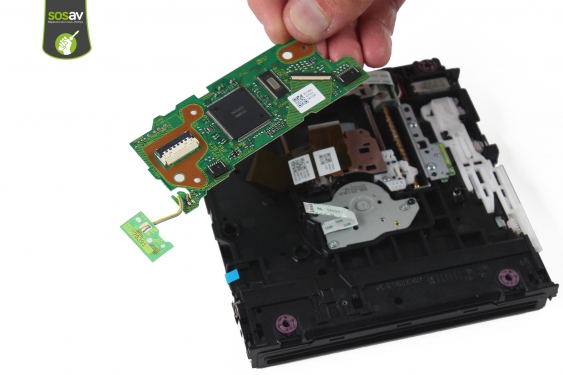

Avec la pointe de la spatule en nylon, repoussez délicatement la nappe se trouvant sous la carte fille.Retirez maintenant la carte fille du lecteur.

zoom_in

Etape 30

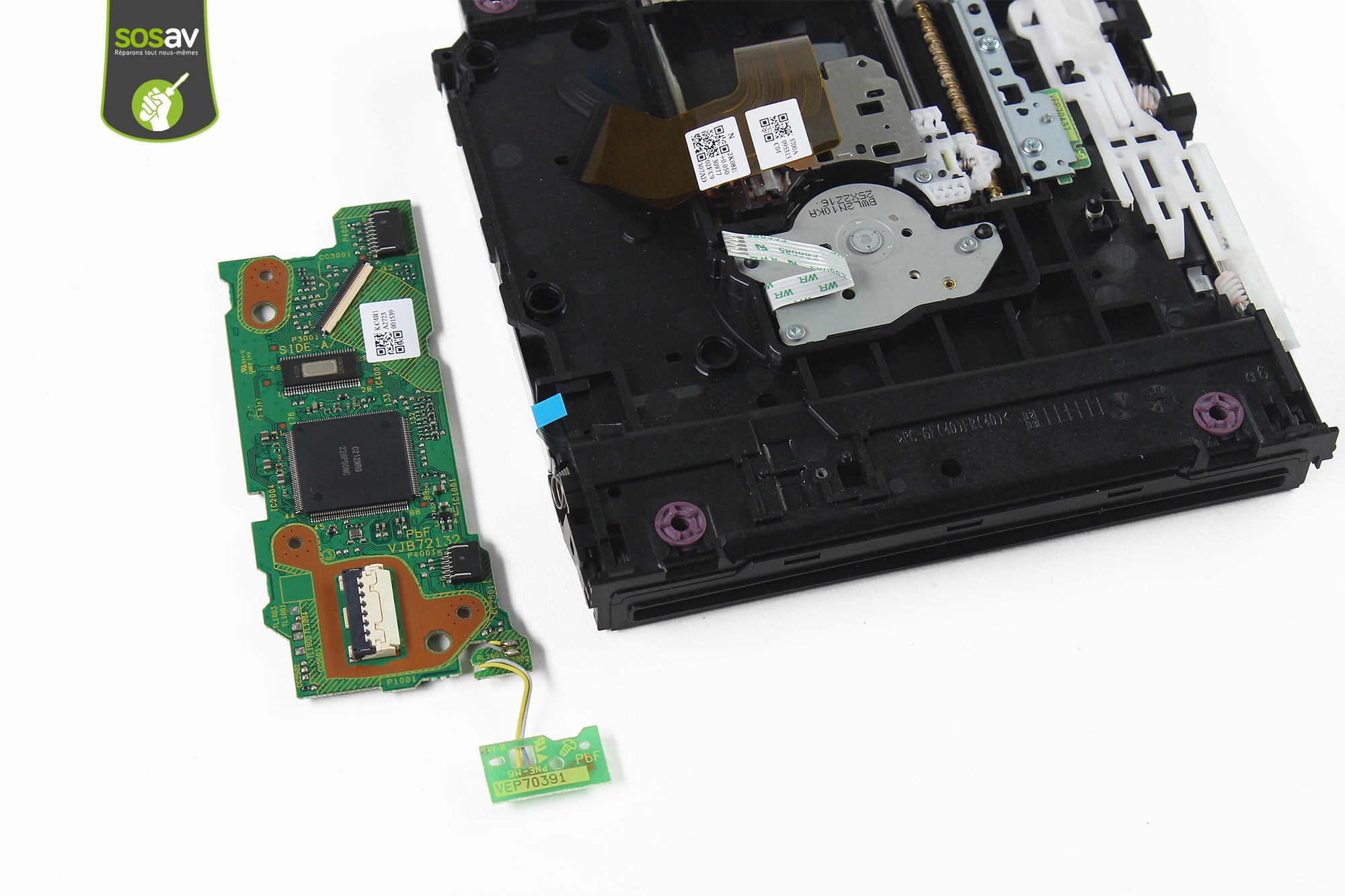

La carte fille est maintenant séparée du lecteur Wii U. En cas de problème de lecture, remplacez le lecteur WIi U par un neuf en replaçant bien votre carte fille d'origine pour que la console détecte le nouveau lecteur.

Vous avez terminé

Pour remonter votre Nintendo Wii U suivez ce guide en sens inverse.
