Guide de réparation : Carte infrarouge Nintendo 3DS XL

Niveau : Intermédiaire Temps : 40 min

Vous constatez que votre carte infrarouge Nintendo 3DS XL ne fonctionne plus ? Impossible de communiquer avec d'autres consoles pour échanger des personnages Pokemons ou des données ? Pas de panique car SOSav vous propose ce guide de réparation illustré et commenté afin de vous expliquer comment remettre à neuf votre console vous-même et à moindre frais.

Symptômes :

  • Infrarouge non fonctionnel
flag Quelques conseils avant de commencer

Pièces détachées requises

Carte capteur infrarouge / Bluetooth - Nintendo 3DS XL 4.99€ Voir le produit visibility Voir toutes les pièces

Outils requis

Kit Outils Universel 9.90€ Voir le produit visibility iSesamo (Spatule en métal) 8.90€ Voir le produit visibility Voir tous les outils

Comment remplacer carte infrarouge pour Nintendo 3DS XL - Guide images

Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 1 - image 1) zoom_in
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 1 - image 1) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 1 - image 2) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 1 - image 3)

Etape 1

Avant de procéder au changement de la carte infrarouge, il est nécessaire pour des raisons évidentes de sécurité de l'éteindre.Pour ceci, appuyez sur le bouton d'allumage durant quelques secondes et confirmez par "Eteindre".
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 2 - image 1) zoom_in
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 2 - image 1) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 2 - image 2) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 2 - image 3)

Etape 2

Saisissez le stylet et sortez-le de son logement.Procédez à son retrait.
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 3 - image 1) zoom_in

Etape 3

Le stylet de votre Nintendo 3DS XL est désormais démonté.
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 4 - image 1) zoom_in
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 4 - image 1) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 4 - image 2) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 4 - image 3) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 4 - image 4)

Etape 4

Appuyez sur la cartouche afin de désenclencher le ressort de verrouillage.Saisissez la cartouche et procédez à son retrait.
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 5 - image 1) zoom_in

Etape 5

Dévissez les deux vis entourées en rouge à l'aide du tournevis cruciforme.
Ces vis maintiennent la coque arrière
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 6 - image 1) zoom_in
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 6 - image 1) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 6 - image 2) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 6 - image 3) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 6 - image 4)

Etape 6

Aidez-vous de la spatule iSesamo afin de déclipser ensuite la coque inférieure.Procédez à son retrait
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 7 - image 1) zoom_in

Etape 7

La coque inférieure de votre Nintendo 3DS XL est désormais démontée.
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 8 - image 1) zoom_in
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 8 - image 1) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 8 - image 2) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 8 - image 3)

Etape 8

Utilisez la spatule en nylon afin de faire levier sur la batterie par le coté droit pour la retirer.
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 9 - image 1) zoom_in

Etape 9

La batterie de votre Nintendo 3DS XL est désormais démontée.
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 10 - image 1) zoom_in

Etape 10

Dévissez les 5 vis cruciformes servant à maintenir la coque arrière complete.
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 11 - image 1) zoom_in
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 11 - image 1) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 11 - image 2) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 11 - image 3) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 11 - image 4)

Etape 11

Réutilisez la spatule iSesamo pour retirer les gommes masquant deux vis situées sur la partie supérieure de la coque arrière complète.
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 12 - image 1) zoom_in

Etape 12

Dévissez ensuite les deux vis cruciformes.
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 13 - image 1) zoom_in
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 13 - image 1) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 13 - image 2) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 13 - image 3) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 13 - image 4)

Etape 13

Saisissez la coque complète et retournez-la sur 90°.
Soyez attentifs à ne pas forcer le retrait, deux nappes relient la coque à la carte mère !
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 14 - image 1) zoom_in
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 14 - image 1) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 14 - image 2) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 14 - image 3) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 14 - image 4)

Etape 14

A l'aide de la spatule, déconnectez les deux nappes de liaison des gachettes L et R.
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 15 - image 1) zoom_in

Etape 15

La coque arrière complète de votre 3DS XL est désormais démontée.
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 16 - image 1) zoom_in
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 16 - image 1) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 16 - image 2) Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 16 - image 3)

Etape 16

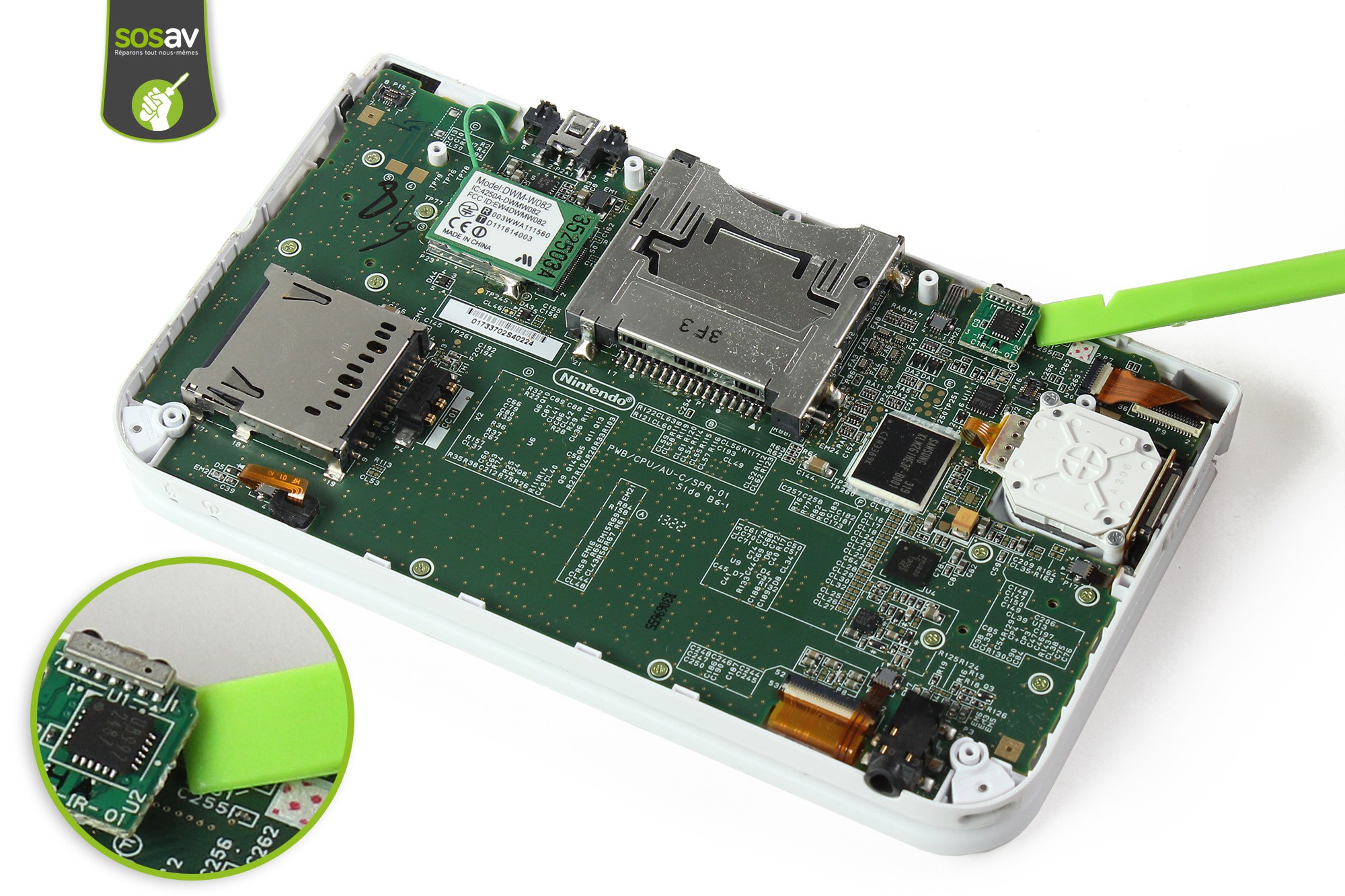

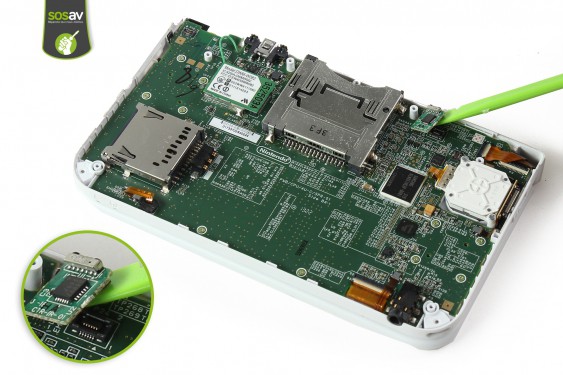

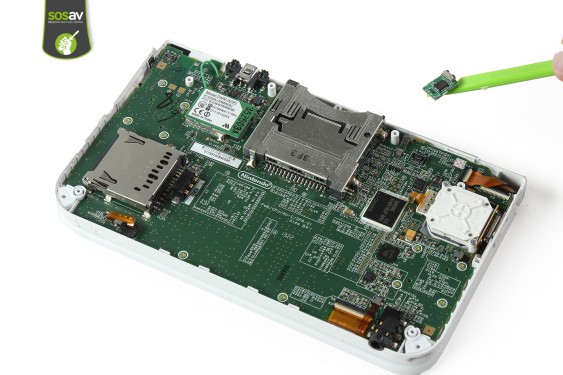

Utilisez la spatule en nylon pour déconnecter la carte infrarouge.Procédez à son retrait.
Guide photos remplacement carte infrarouge Nintendo 3DS XL (Etape 17 - image 1) zoom_in

Etape 17

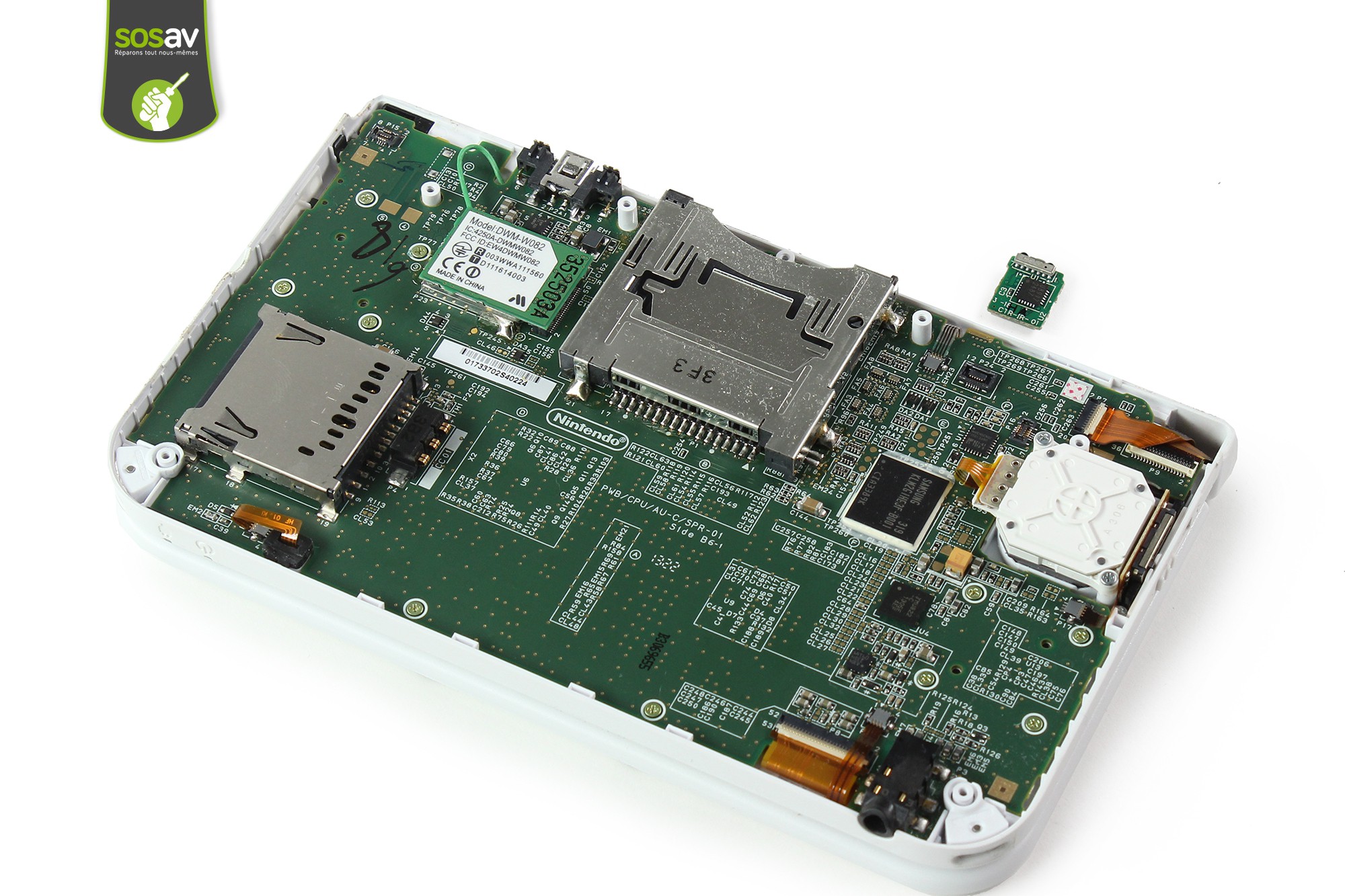

La carte infrarouge de votre Nintendo 3DS XL est désormais démontée.Procédez à son remplacement par une carte infrarouge neuve si nécessaire.

Vous avez terminé

Pour remonter votre Nintendo 3DS XL suivez ce guide en sens inverse.
