Guide de réparation : Capot supérieur & joint réservoir Karcher SC 1020

Niveau : Intermédiaire Temps : 30 min

Votre nettoyeur vapeur Kärcher SC 1020 manque d'étanchéité car le joint du réservoir fuit ? Le capot supérieur est cassé suite à une chute ? Pas de panique car il est possible de réparer son nettoyeur vapeur sans se ruiner ! Les experts de SOSav vous expliquent la marche à suivre dans ce guide de réparation illustré et commenté qui retrace étape par étape les geste pour démonter le capot supérieur Kärcher SC 1020 ainsi que le joint du réservoir. Vous verrez alors que la réparation Kächer SC 1020 est beaucoup plus économique que l'achat d'un nouvel appareil.

Symptômes :

Capot cassé
Joint réservoir usé
Problème d'étanchéité

flag Quelques conseils avant de commencer

Outils requis

Kit outils 53 pièces 24.90€ Voir le produit visibility

Kit outils 58 pièces 29.99€ Voir le produit visibility

Voir tous les outils

Comment remplacer capot supérieur & joint réservoir pour Karcher SC 1020 - Guide images

Guide photos remplacement capot supérieur & joint réservoir Karcher SC 1020 (Etape 1 - image 1)

zoom_in

Etape 1

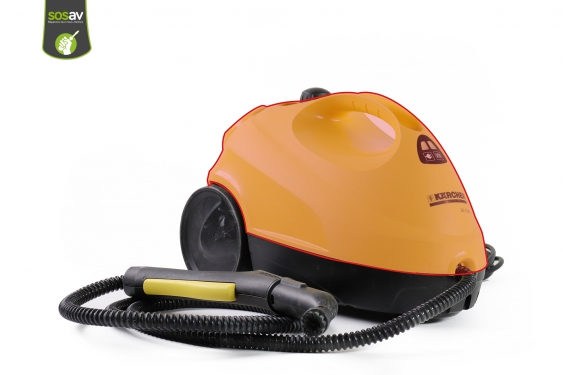

Avant de commencer le démontage du capot supérieur et joint réservoir Kärcher SC 1020, veuillez éteindre votre nettoyeur vapeur et le débrancher de la prise secteur, pour des raisons de sécurité évidentes.Afin de bien situer la réparation Kärcher SC 1020, le capot supérieur est surligné en rouge sur la Photo 2.

Guide photos remplacement capot supérieur & joint réservoir Karcher SC 1020 (Etape 2 - image 1)

zoom_in

Guide photos remplacement capot supérieur & joint réservoir Karcher SC 1020 (Etape 2 - image 2)

Etape 2

Munissez-vous d'un tournevis Torx T20 (disponible dans notre kit outils 29 ou 58 pièces) afin de dévisser les 6 vis entourées en rouge. (Photo 1)Vous pouvez ensuite séparer les deux capots avant et arrière.

zoom_in

Etape 3

Les deux parties du nettoyeur vapeur Kärcher SC 1020 sont séparées et partiellement démontées.

zoom_in

Etape 4

Concentrons-nous sur le capot supérieur où est branché le câble d'alimentation.

Guide photos remplacement capot supérieur & joint réservoir Karcher SC 1020 (Etape 5 - image 1)

zoom_in

Guide photos remplacement capot supérieur & joint réservoir Karcher SC 1020 (Etape 5 - image 2)

Etape 5

Commencez par débrancher le premier connecteur au niveau de la chaudière.Puis détachez le raccord blanc du faisceau de câbles.

zoom_in

Etape 6

Le câble d'alimentation est démonté.

Guide photos remplacement capot supérieur & joint réservoir Karcher SC 1020 (Etape 7 - image 1)

zoom_in

Etape 7

Il ne reste plus qu'à déconnecter le faisceau de câbles.Tirez vers l'intérieur les deux fils des voyants LED.

Guide photos remplacement capot supérieur & joint réservoir Karcher SC 1020 (Etape 8 - image 1)

zoom_in

Guide photos remplacement capot supérieur & joint réservoir Karcher SC 1020 (Etape 8 - image 2)

Etape 8

Détachez le faisceau du premier connecteur présent sur la chaudière.Déverrouillez ensuite les deux connecteurs centraux.

zoom_in

Etape 9

Le faisceau de câbles et voyant LED est démonté.

Guide photos remplacement capot supérieur & joint réservoir Karcher SC 1020 (Etape 10 - image 1)

zoom_in

Etape 10

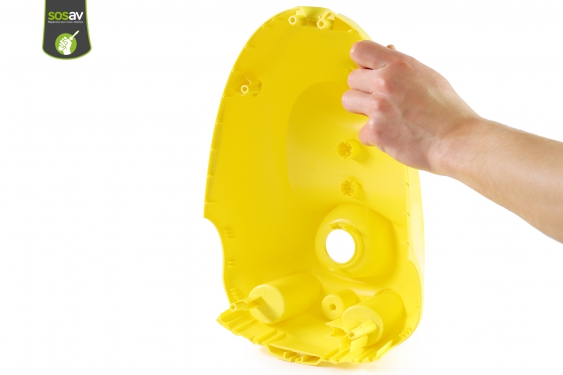

A présent, vous pouvez soulever le capot supérieur pour le séparer de la chaudière.Le capot supérieur est partiellement démonté.

Guide photos remplacement capot supérieur & joint réservoir Karcher SC 1020 (Etape 12 - image 1)

zoom_in

Etape 12

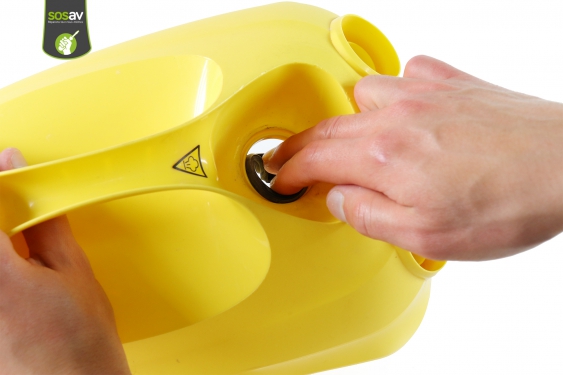

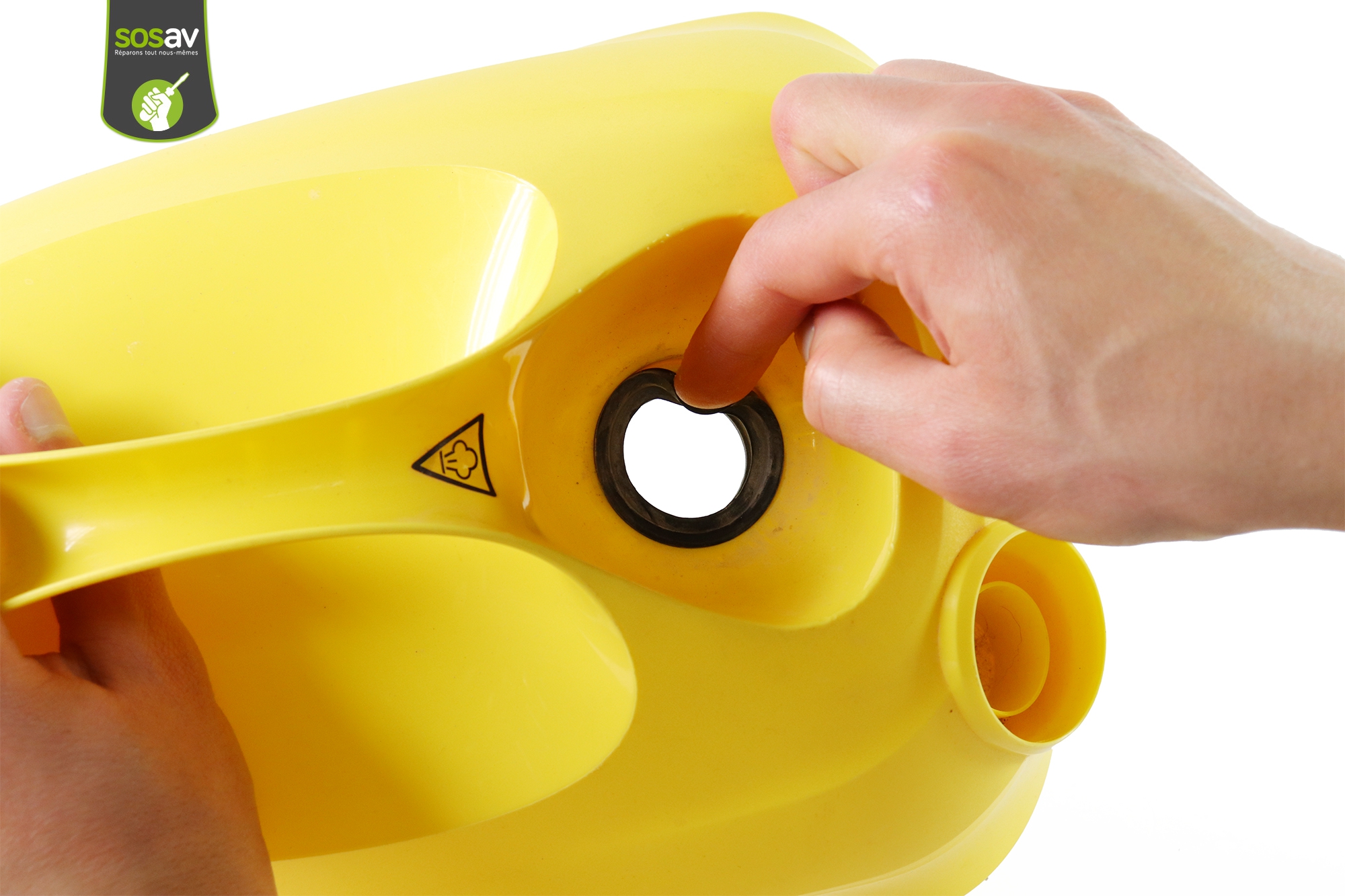

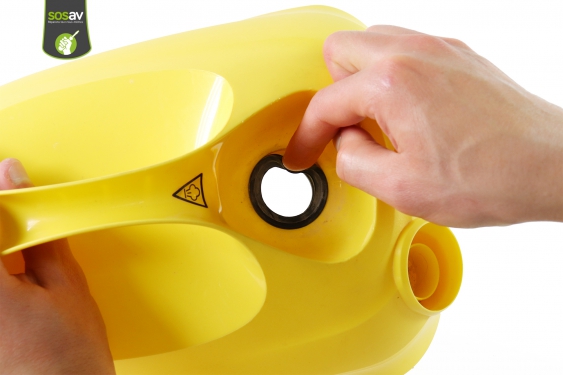

Il ne vous reste plus qu'à extraire le joint réservoir.

Guide photos remplacement capot supérieur & joint réservoir Karcher SC 1020 (Etape 13 - image 1)

zoom_in

Etape 13

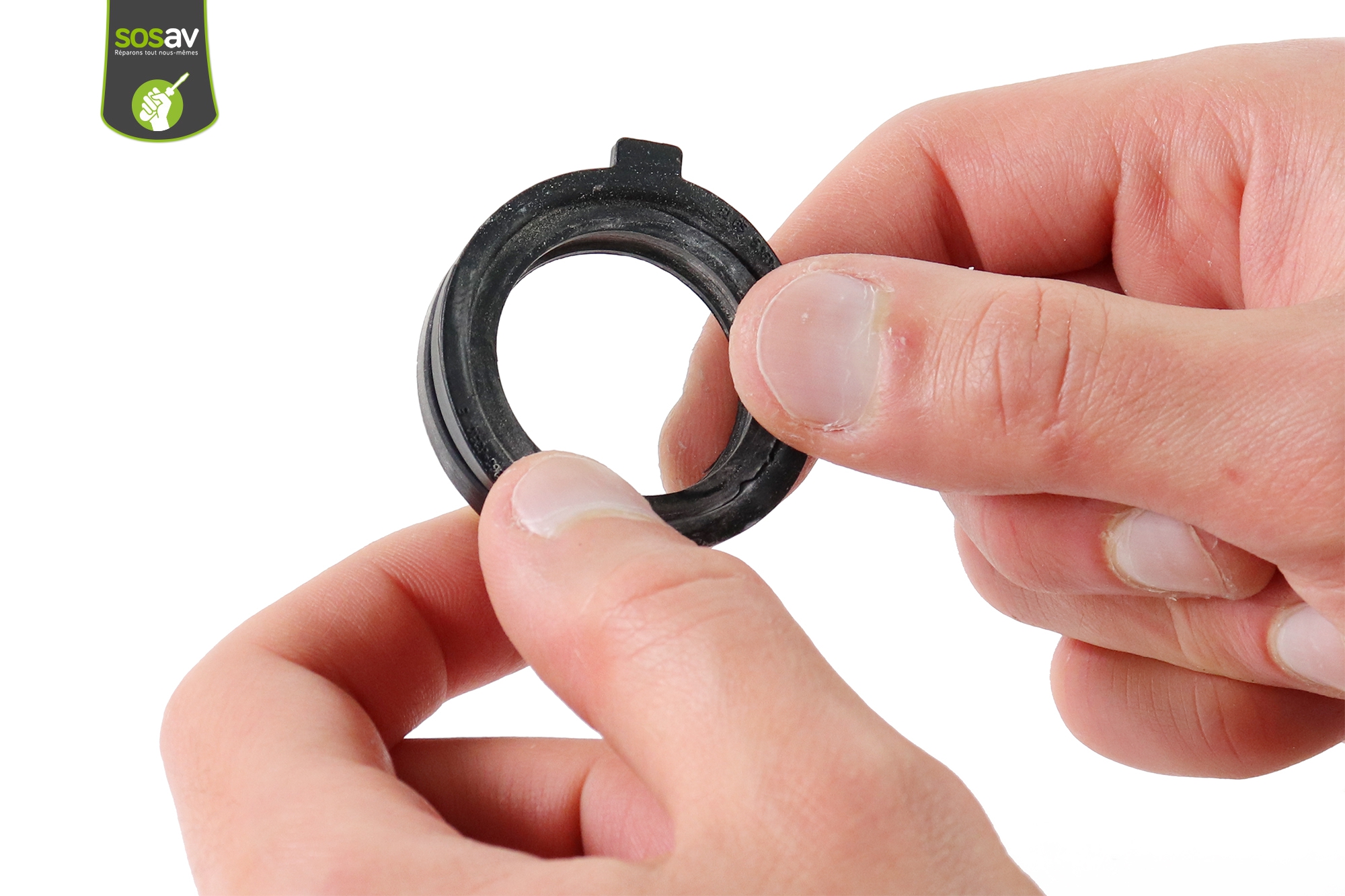

Le joint du réservoir est déposé.Le capot supérieur Kärcher SC 1020 est entièrement démonté aussi.Suivez ce guide gratuit pour les remplacer si besoin.

Vous avez terminé

Pour remonter votre Karcher SC 1020 suivez ce guide en sens inverse.
