Guide de réparation : Carte mère Xperia L4

Niveau : Difficile Temps : 30 min

Votre carte mère Xperia L4 a rendu l'âme ? Votre téléphone est tombé dans l'eau et vous devez le désoxyder ? Suivez ce tuto gratuit qui vous détaille comment démonter la carte mère Xperia L4 à travers des étapes illustrées et commentées. Alors n'attendez plus pour suivre les conseils des experts SOSav.

ATTENTION, veuillez faire une sauvegarde de vos données auparavant car le changement de carte mère entraîne la perte de données.

Symptômes :

Carte mère HS
Désoxydation carte mère
Microsoudure sur carte mère
Installation carte mère reconditionnée

flag Quelques conseils avant de commencer

Outils requis

Kit Outils Universel 9.90€ Voir le produit visibility

iSesamo (Spatule en métal) 8.90€ Voir le produit visibility

Voir tous les outils

Comment remplacer carte mère pour Xperia L4 - Guide images

Guide photos remplacement carte mère Xperia L4 (Etape 1 - image 1)

zoom_in

Etape 1

Avant de remplacer votre carte mère Xperia L4, veuillez éteindre votre téléphone pour des raisons des sécurité évidentes.Pour cela, apuyez sur le bouton On/Off et validez par éteindre.

Pensez à extraire votre tiroir SIM également !

zoom_in

Etape 1

Avant de remplacer votre carte mère Xperia L4, veuillez éteindre votre téléphone pour des raisons des sécurité évidentes.Pour cela, apuyez sur le bouton On/Off et validez par éteindre.

Pensez à extraire votre tiroir SIM également !

Guide photos remplacement carte mère Xperia L4 (Etape 2 - image 1)

zoom_in

Etape 2

Introduisez la spatule en nylon pour vous aider à déclipser la coque arrière.Et ouvrez-la à la manière d'un livre.

Attention, elle est toujours retenue par une nappe !

zoom_in

Etape 2

Introduisez la spatule en nylon pour vous aider à déclipser la coque arrière.Et ouvrez-la à la manière d'un livre.

Attention, elle est toujours retenue par une nappe !

Guide photos remplacement carte mère Xperia L4 (Etape 3 - image 1)

zoom_in

Guide photos remplacement carte mère Xperia L4 (Etape 3 - image 2)

Etape 3

Dévissez ensuite la vis cruciforme entourée en rouge. (Photo 1)Saisissez et retirez la plaque de protection avec la pince plate.

zoom_in

Etape 3

Dévissez ensuite la vis cruciforme entourée en rouge. (Photo 1)Saisissez et retirez la plaque de protection avec la pince plate.

Guide photos remplacement carte mère Xperia L4 (Etape 4 - image 1)

zoom_in

Etape 4

Déconnectez ensuite la nappe power avec la spatule en nylon.

zoom_in

Etape 4

Déconnectez ensuite la nappe power avec la spatule en nylon.

zoom_in

Etape 5

La coque arrière est démontée.

zoom_in

Etape 5

La coque arrière est démontée.

Guide photos remplacement carte mère Xperia L4 (Etape 6 - image 1)

zoom_in

Etape 6

Avant de pousuivre, déconnectez la nappe de la batterie pour éviter les éventuels courts-circuits lors de votre réparation Xperia L4.

zoom_in

Etape 6

Avant de pousuivre, déconnectez la nappe de la batterie pour éviter les éventuels courts-circuits lors de votre réparation Xperia L4.

zoom_in

Etape 7

Dévissez les 9 vis cruciformes entourées en rouge.

zoom_in

Etape 7

Dévissez les 9 vis cruciformes entourées en rouge.

Guide photos remplacement carte mère Xperia L4 (Etape 8 - image 1)

zoom_in

Guide photos remplacement carte mère Xperia L4 (Etape 8 - image 2)

Etape 8

Puis retirez le cache noir avec la spatule en nylon.

zoom_in

Etape 8

Puis retirez le cache noir avec la spatule en nylon.

Guide photos remplacement carte mère Xperia L4 (Etape 9 - image 1)

zoom_in

Etape 9

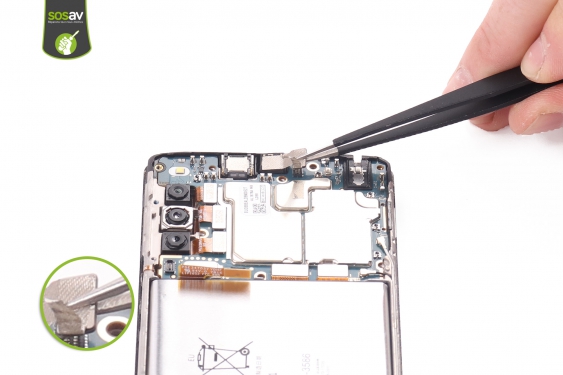

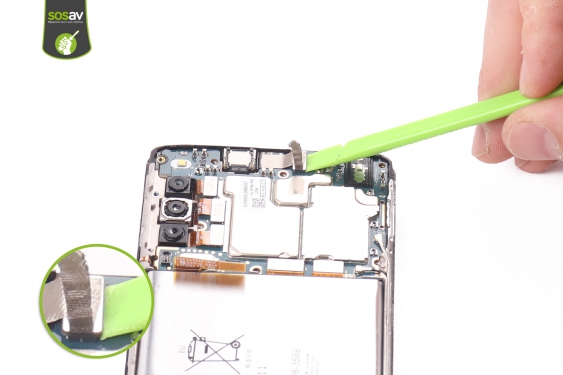

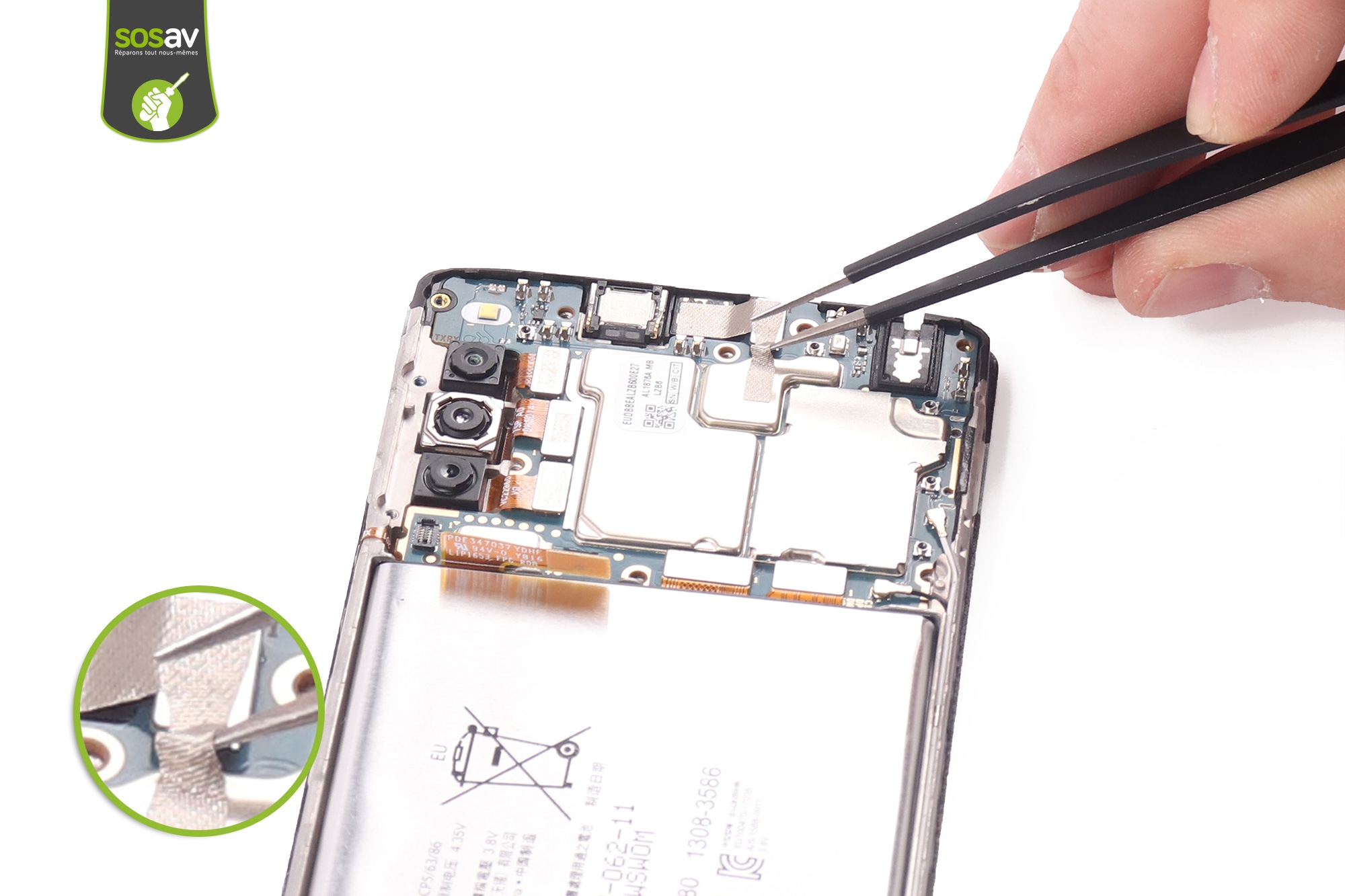

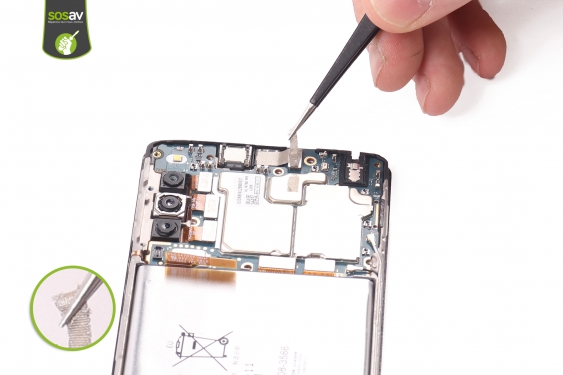

Décollez l'adhésif argenté pour libérer l'accès à la caméra avant.

zoom_in

Etape 9

Décollez l'adhésif argenté pour libérer l'accès à la caméra avant.

Guide photos remplacement carte mère Xperia L4 (Etape 10 - image 1)

zoom_in

Guide photos remplacement carte mère Xperia L4 (Etape 10 - image 2)

Etape 10

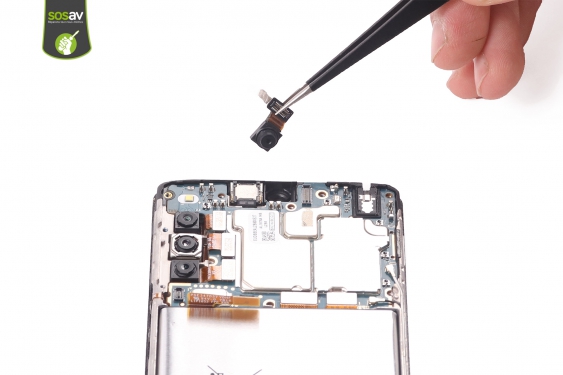

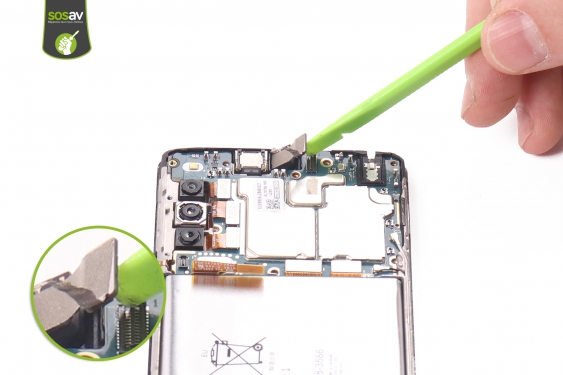

Toujours avec la spatule en nylon, vous pouvez déconnecter la nappe et enfin, sortir la caméra avant avec la pince.

zoom_in

Etape 10

Toujours avec la spatule en nylon, vous pouvez déconnecter la nappe et enfin, sortir la caméra avant avec la pince.

zoom_in

Etape 11

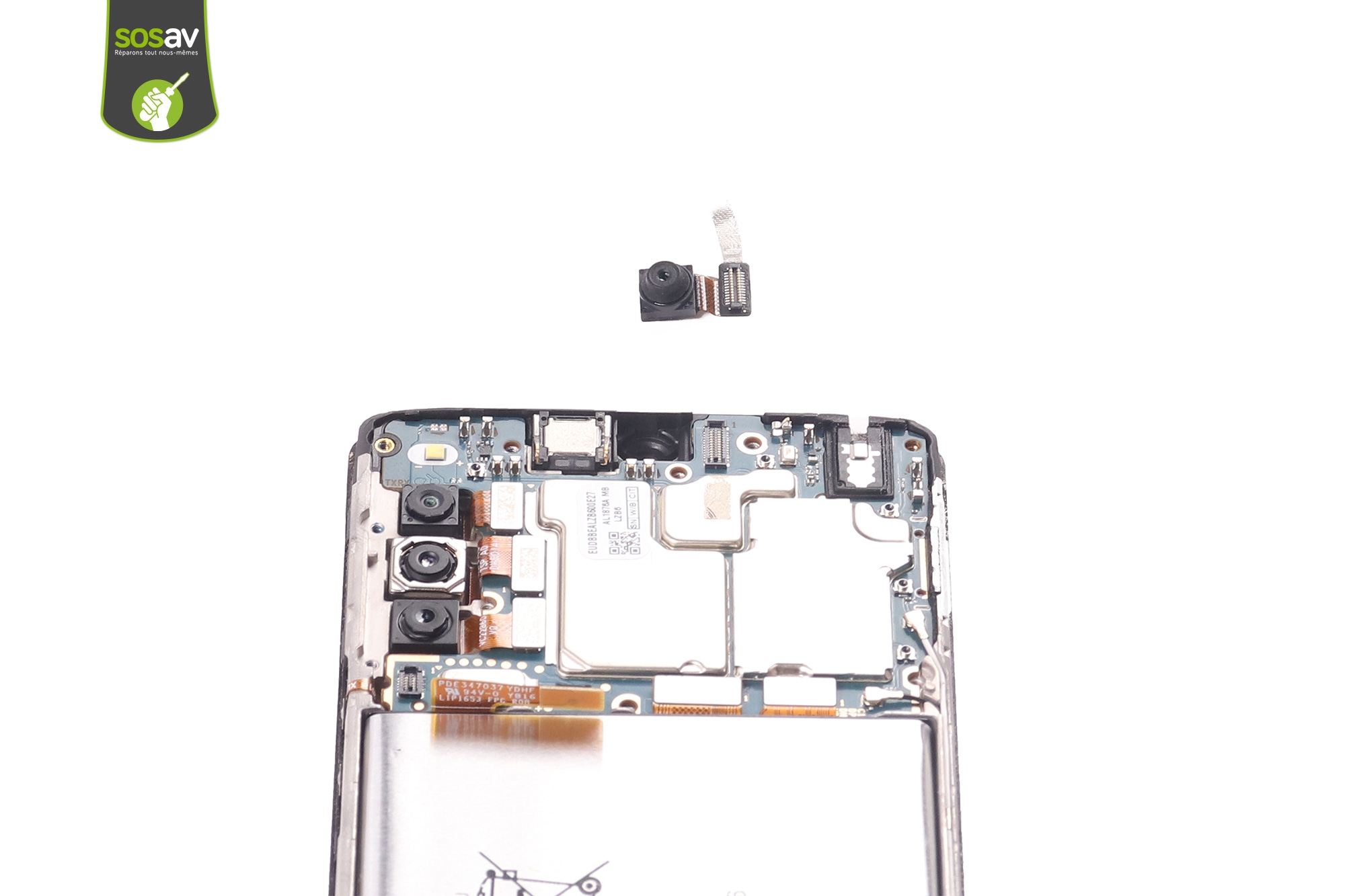

La caméra avant est sortie.

zoom_in

Etape 11

La caméra avant est sortie.

Guide photos remplacement carte mère Xperia L4 (Etape 12 - image 1)

zoom_in

Guide photos remplacement carte mère Xperia L4 (Etape 12 - image 2)

Etape 12

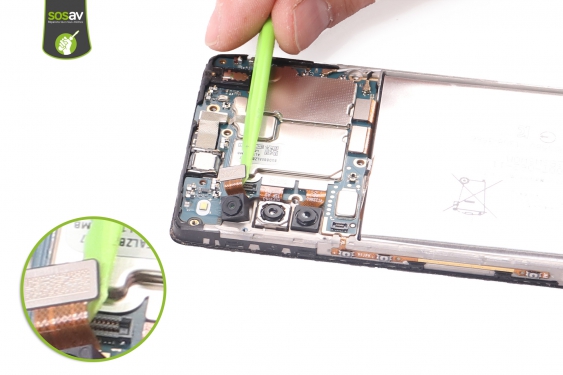

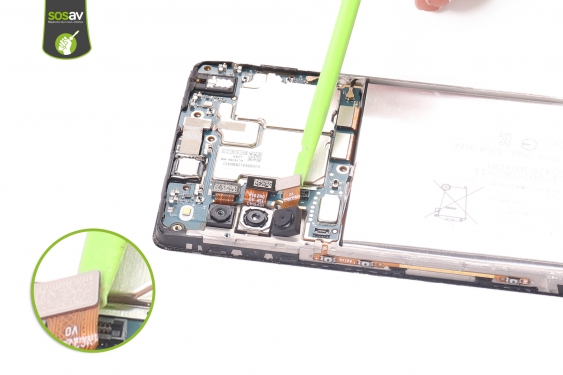

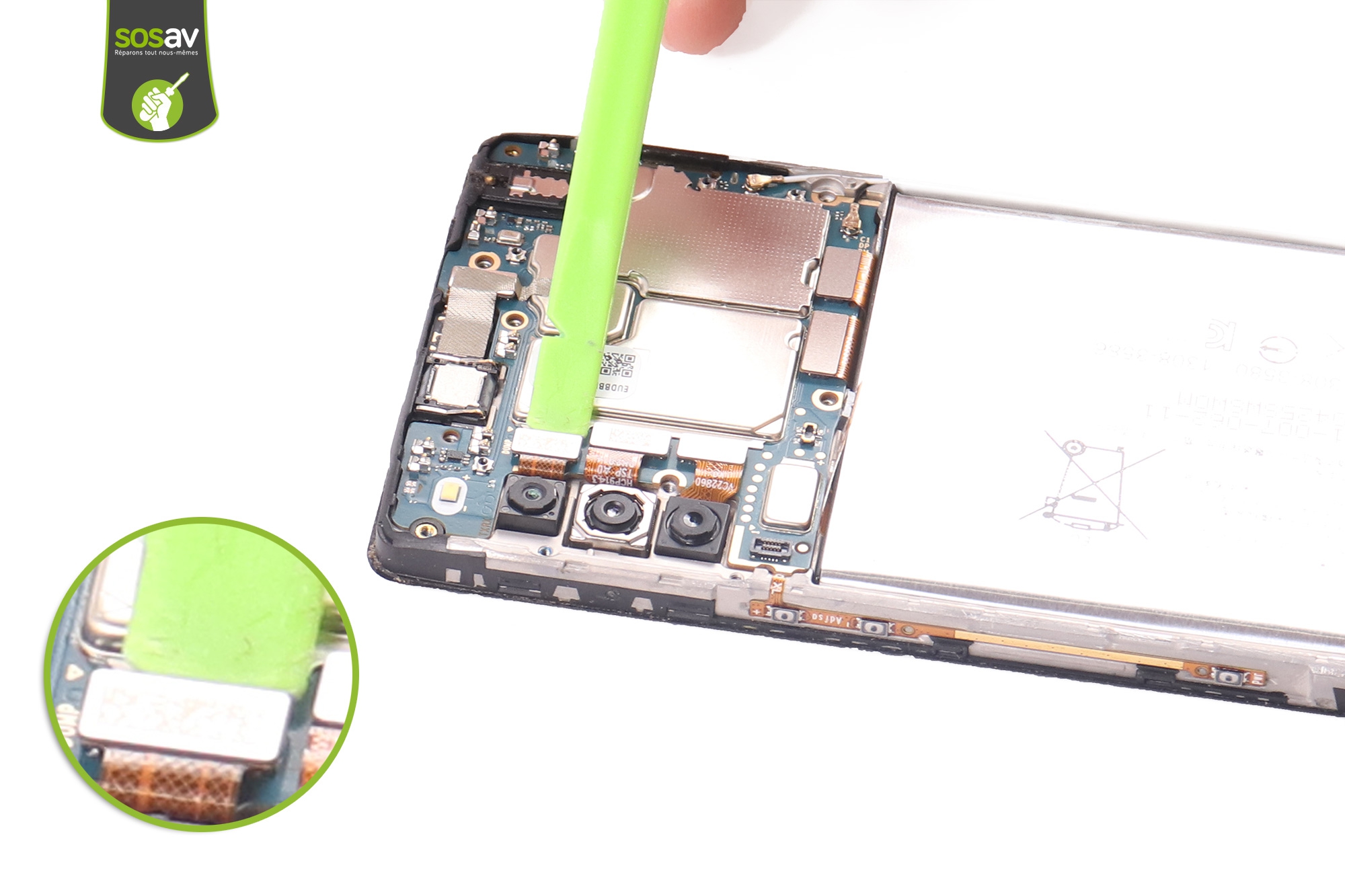

Débranchez ensuite les 3 nappes de la triple caméra arrière.

zoom_in

Etape 12

Débranchez ensuite les 3 nappes de la triple caméra arrière.

Guide photos remplacement carte mère Xperia L4 (Etape 13 - image 1)

zoom_in

Etape 13

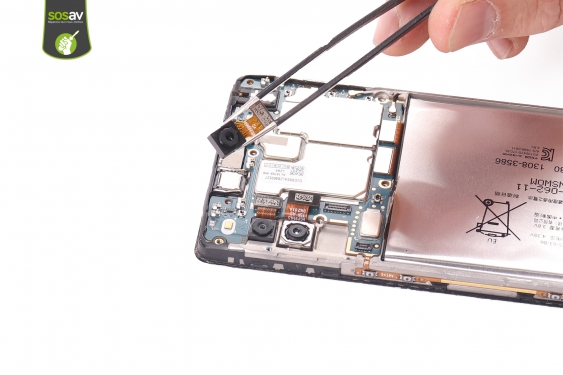

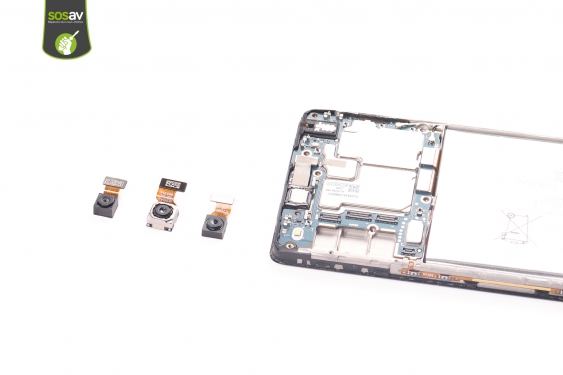

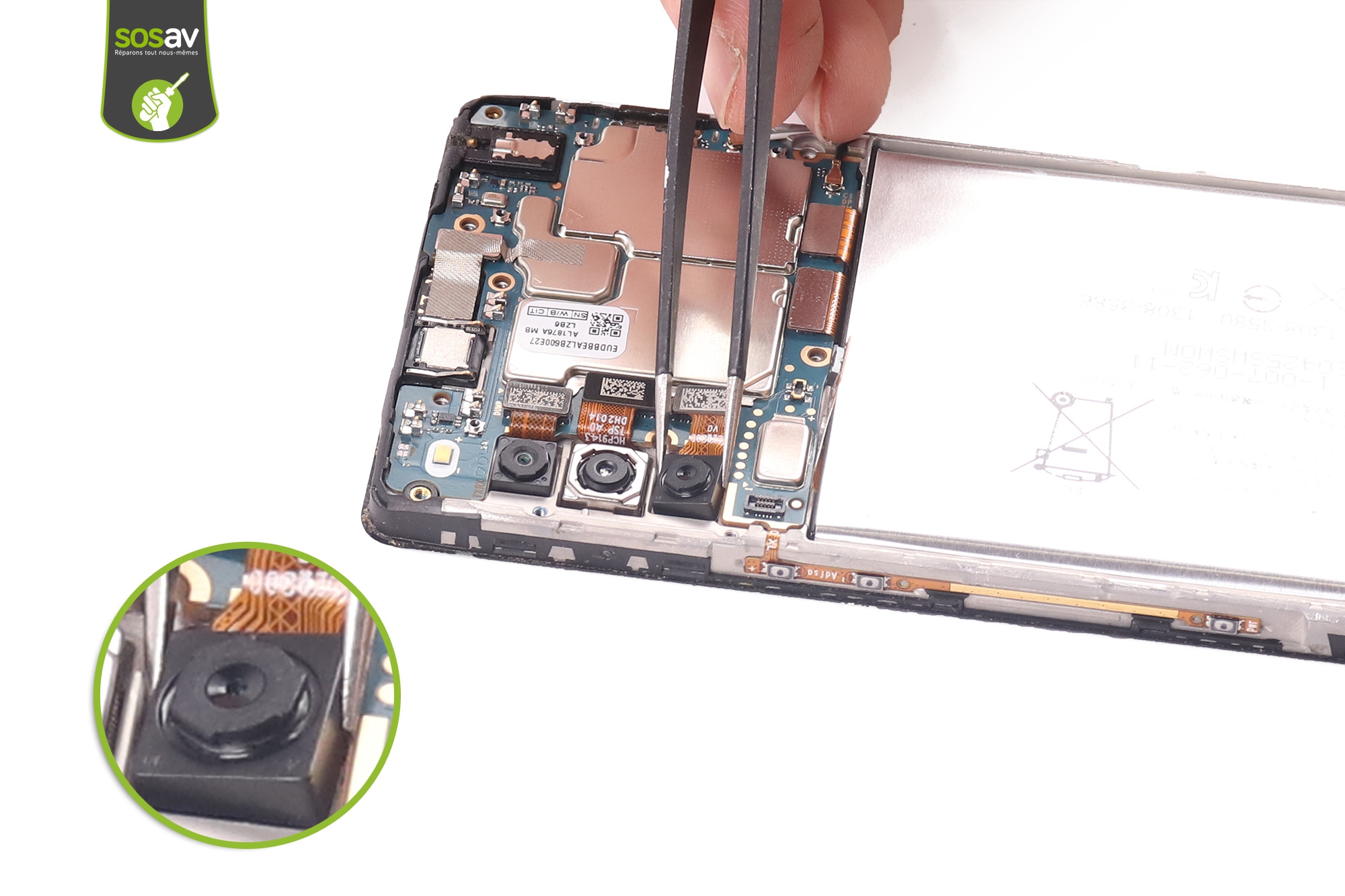

Vous pouvez sortir une à une les 3 caméras avec la pince.

zoom_in

Etape 13

Vous pouvez sortir une à une les 3 caméras avec la pince.

Guide photos remplacement carte mère Xperia L4 (Etape 14 - image 1)

zoom_in

Guide photos remplacement carte mère Xperia L4 (Etape 14 - image 2)

Etape 14

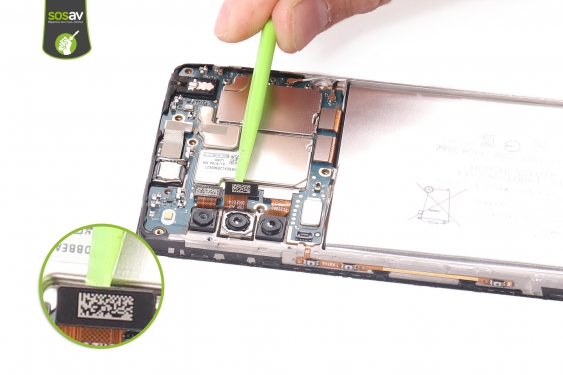

Poursuivez, avec la spatule en nylon, par débrancher les nappes de liaison de l'écran et connecteur de charge.

zoom_in

Etape 14

Poursuivez, avec la spatule en nylon, par débrancher les nappes de liaison de l'écran et connecteur de charge.

Guide photos remplacement carte mère Xperia L4 (Etape 15 - image 1)

zoom_in

Guide photos remplacement carte mère Xperia L4 (Etape 15 - image 2)

Etape 15

N'oubliez pas de déverrouiller aussi les câbles d'interconnexion.

zoom_in

Etape 15

N'oubliez pas de déverrouiller aussi les câbles d'interconnexion.

Guide photos remplacement carte mère Xperia L4 (Etape 16 - image 1)

zoom_in

Guide photos remplacement carte mère Xperia L4 (Etape 16 - image 2)

Etape 16

Puis faites levier avec la spatule en nylon pour extraire la carte mère.

Si cela n'a pas été fait aux étapes précédentes, pensez à déconnecter ensuite les caméras arrière et avant.

zoom_in

Etape 16

Puis faites levier avec la spatule en nylon pour extraire la carte mère.

Si cela n'a pas été fait aux étapes précédentes, pensez à déconnecter ensuite les caméras arrière et avant.

zoom_in

Etape 17

La carte mère Xperia L4 est déposée.En cas de problème de fonctionnement, installez une carte mère reconditionnée à la place.

RAPPEL : le changement de carte mère entraîne la perte de toutes les données non sauvegardées.

zoom_in

Etape 17

La carte mère Xperia L4 est déposée.En cas de problème de fonctionnement, installez une carte mère reconditionnée à la place.

RAPPEL : le changement de carte mère entraîne la perte de toutes les données non sauvegardées.

Vous avez terminé

Pour remonter votre Xperia L4 suivez ce guide en sens inverse.
