Guide de réparation : Haut-parleur interne Galaxy Note 8 (2017)

Pour ceci, appuyez sur le bouton d'allumage durant quelques secondes puis confirmez l'extinction par "Éteindre".

Insérez l'outil d'extraction du tiroir de la carte SIM / MicroSD dans le trou d'éjection.

Saisissez le tiroir puis procédez à son retrait.

Le tiroir SIM / Micro SD Galaxy Note 8 est maintenant retiré.

Appuyez désormais sur le stylet afin de le déclipser de son logement.

Saisissez-le pour le retirer.

Une fois la vitre arrière suffisamment chauffée, insérez une spatule iSesamo dans le creux inférieur droit du téléphone afin de créer une ouverture.

Placez ensuite un médiator dans l'ouverture puis retirez la spatule iSesamo.

Glissez le médiator et remontez délicatement vers le haut afin de décoller le côté droit de la vitre.

Répétez l'opération pour la partie supérieure.

Poursuivez ensuite sur le côté gauche, puis terminez par la partie basse.

Saisissez puis retirez doucement la vitre arrière.

Elle est désormais partiellement démontée.

Décollez doucement l'antenne NFC à l'aide de la spatule en nylon.

Saisissez l'antenne complète et procédez à son retrait.

L'antenne NFC de votre Galaxy Note 8 est désormais démontée.

Déconnectez la batterie Note 8 avec la spatule en nylon.

Déclipsez le haut-parleur externe à l'aide de la spatule en nylon.

Saisissez-le et procédez à son retrait.

Le haut-parleur externe Galaxy Note 8 est désormais démonté.

Déconnectez la nappe de la prise jack grâce à la spatule en nylon.

Saisissez la prise jack et retirez-la.

La prise jack Galaxy Note 8 est désormais démontée.

Dévissez la vis cruciforme entourée en rouge, maintenant la carte mère.

Déconnectez la nappe du capteur du stylet / bouton power, à l'aide de la spatule en nylon.

Faites de même pour la nappe du capteur proximité et luminosité.

Débranchez à présent le capteur d'iris puis procédez à son retrait avec la pince.

Reprenez la spatule en nylon pour déconnecter la caméra avant iris, puis saisissez-la avec la pince pour la retirer.

Débranchez ensuite la nappe de l'écran puis le câble d'interconnexion GSM côté carte mère, toujours avec la spatule en nylon

Déconnectez ensuite la nappe du capteur du stylet.

Débranchez le câble d'interconnexion WiFi, côté carte mère.

Saisissez le câble et sortez-le de son support.

Insérez maintenant la spatule en nylon sur la partie supérieure gauche de la carte mère. Faites tout doucement levier afin de la faire basculer de 90°.

Conservez la spatule en nylon pour déconnecter le connecteur de charge.

Procédez au retrait de la carte mère.

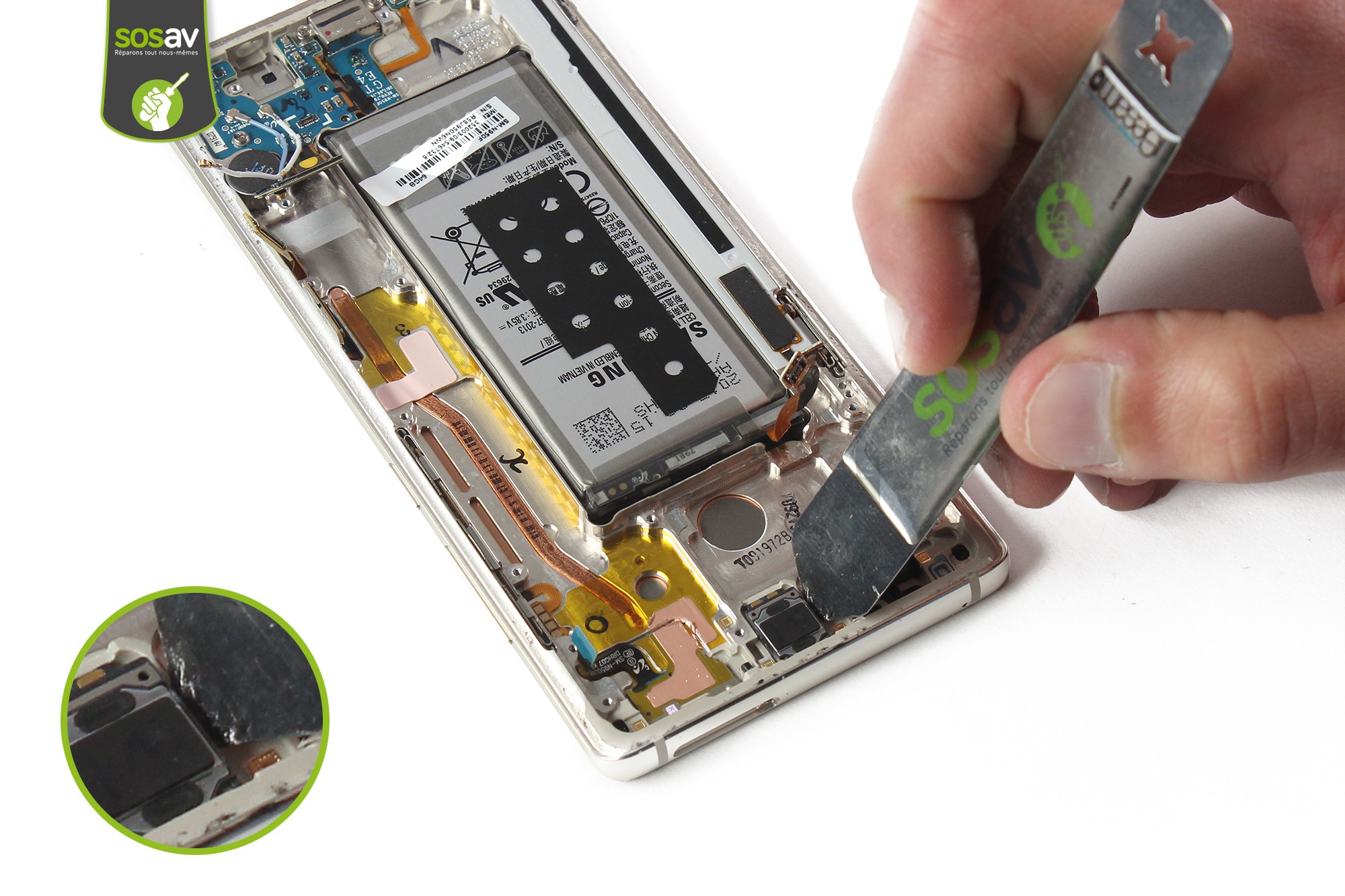

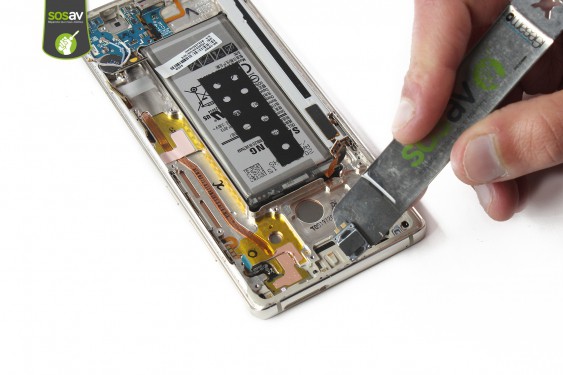

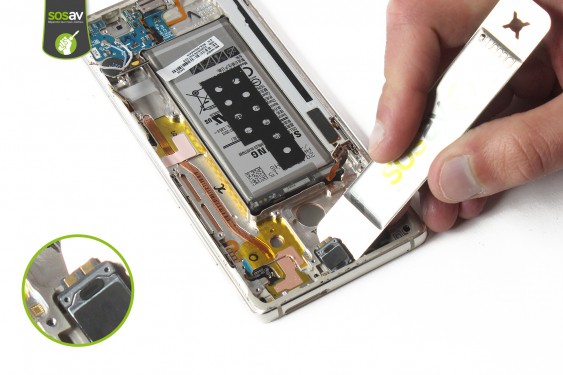

Glissez la spatule iSesamo dans l'espace entre le haut-parleur interne et le châssis, puis faites doucement levier pour le décoller.

Procédez à son retrait.

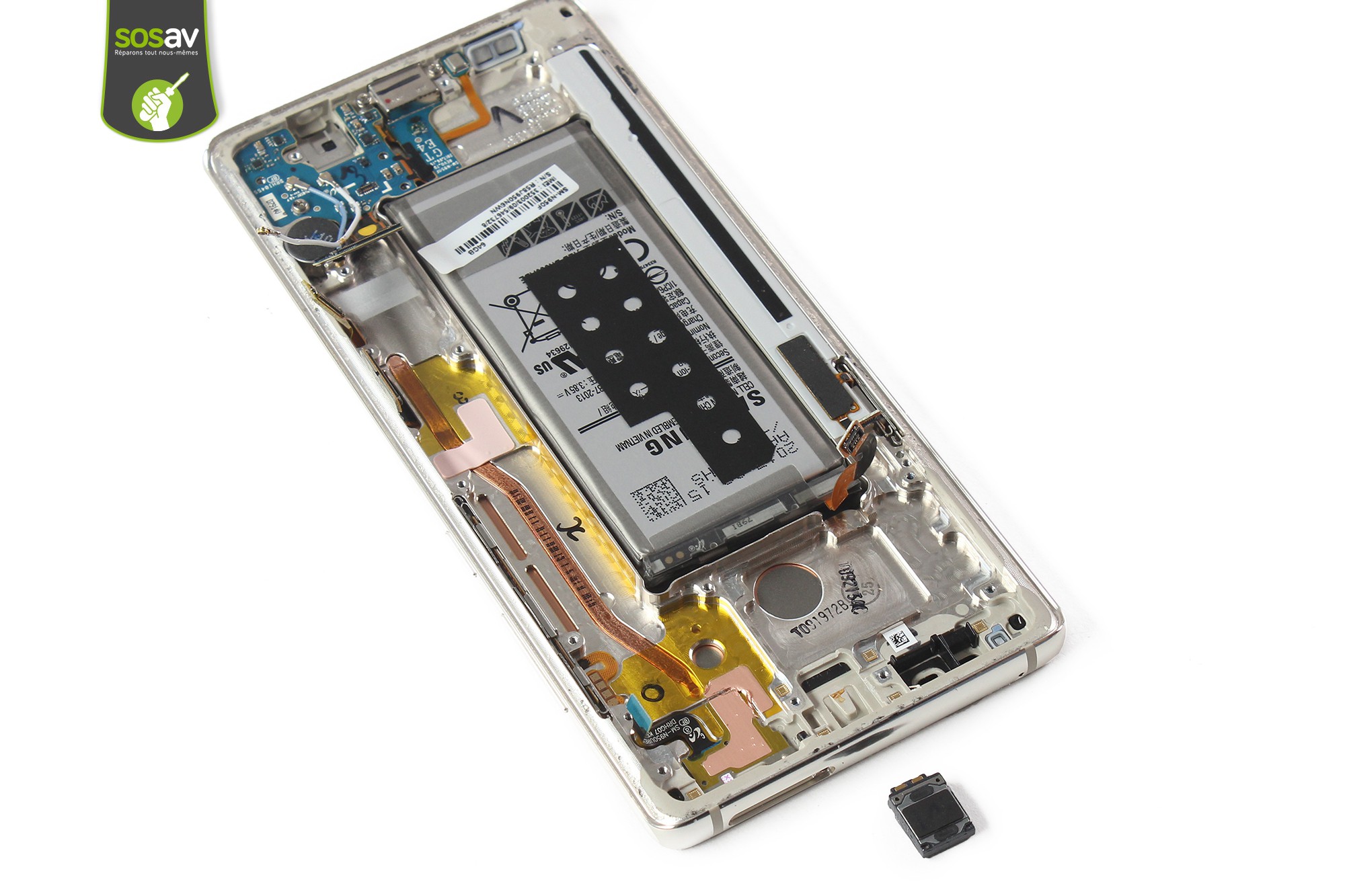

Le haut-parleur interne Galaxy Note 8 est désormais démonté.

Si vous rencontriez des problèmes de son lors des appels, remplacez-le par un haut-parleur neuf. Remontez ensuite le smartphone en suivant toutes les étapes en sens inverse.

Et voilà, vous pourrez à nouveau entendre la douce voix de vos interlocuteurs !
