Guide de réparation : Ecran LCD Samsung Galaxy Mega

Niveau : Difficile Temps : 45 min

Ce guide vous permettra de démonter l'écran LCD du Galaxy Mega. Plus précisément, ce guide vous permet de démonter l'ensemble écran LCD, vitre tactile, boutons tactile et bouton home.

flag Quelques conseils avant de commencer

Kits de réparation recommandés

Kit réparation Ecran noir (LCD + Tactile) - Galaxy Mega 66.40€ 69.89€ Voir le produit visibility

Pièces détachées requises

Ecran Noir (LCD + Tactile) - Samsung Galaxy Mega 59.99€ Voir le produit visibility

Voir toutes les pièces

Outils requis

Kit Outils Universel 9.90€ Voir le produit visibility

Kit outils 53 pièces 24.90€ Voir le produit visibility

Voir tous les outils

Comment remplacer ecran lcd pour Samsung Galaxy Mega - Guide images

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 1 - image 1)

zoom_in

Etape 1

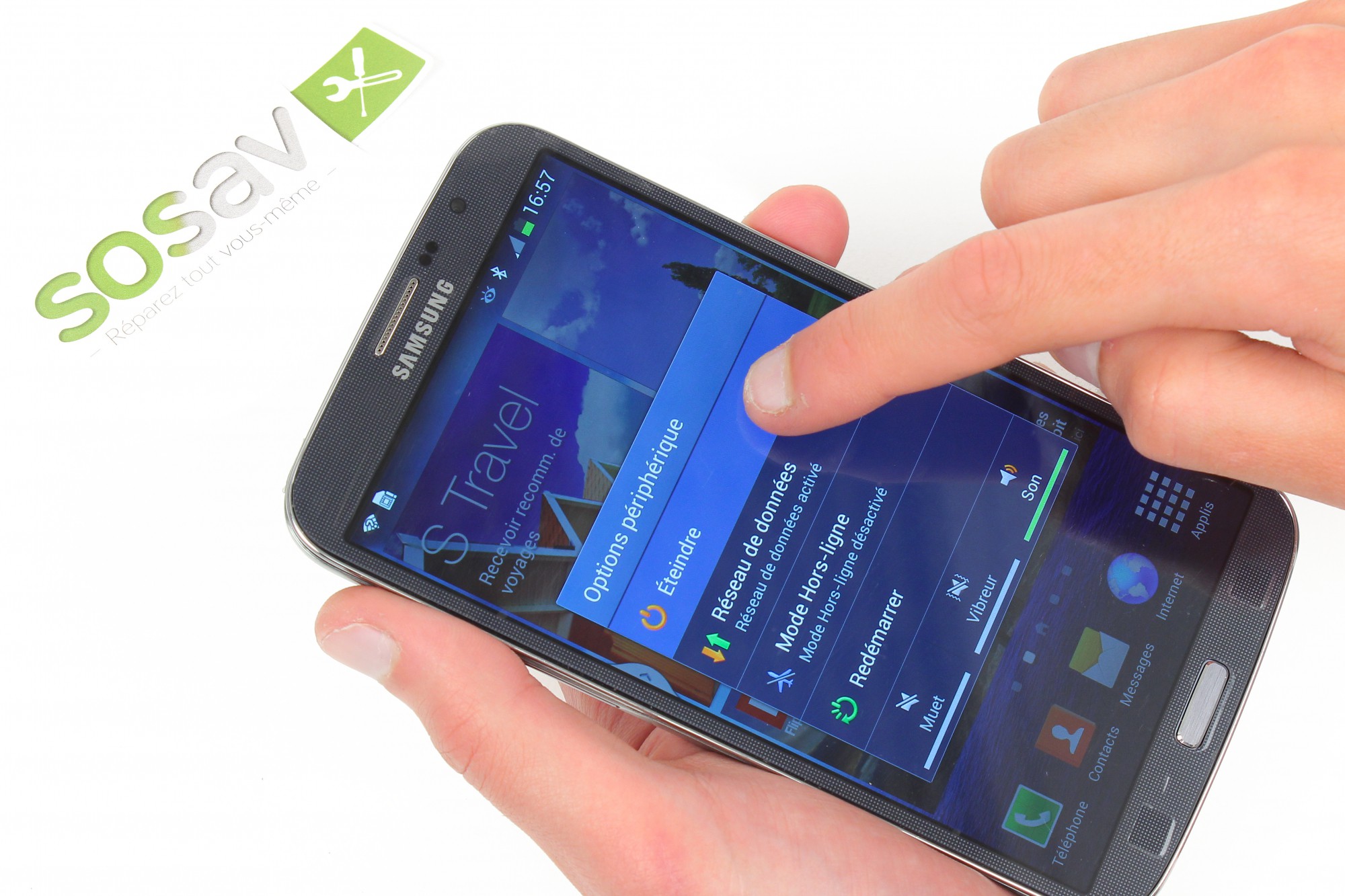

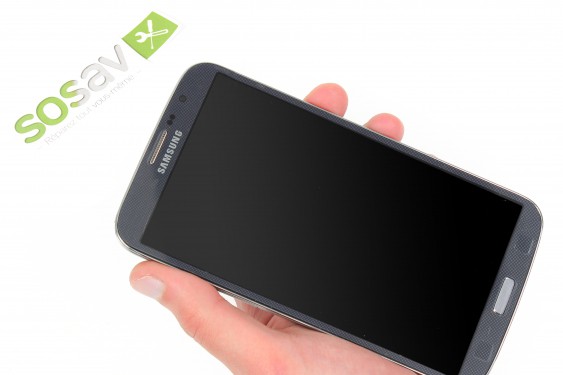

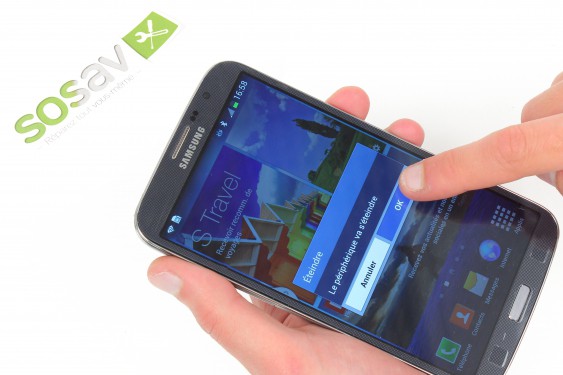

Avant de procéder au démontage de l'écran LCD de votre Galaxy Mega, il est nécessaire pour des raisons évidentes de sécurité de l'éteindre.

Pour ceci, appuyez sur le bouton d'allumage durant quelques secondes puis confirmez l'extinction par « Éteindre ».

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 2 - image 1)

zoom_in

Etape 2

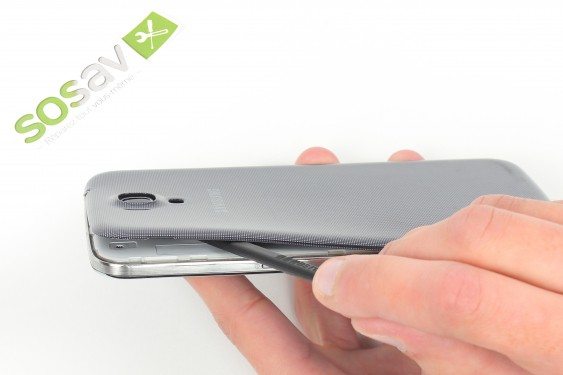

A l'aide d'une spatule en nylon, retirez la coque arrière du Galaxy Mega.

zoom_in

Etape 3

La façade arrière du Galaxy Mega est désormais démontée.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 4 - image 1)

zoom_in

Etape 4

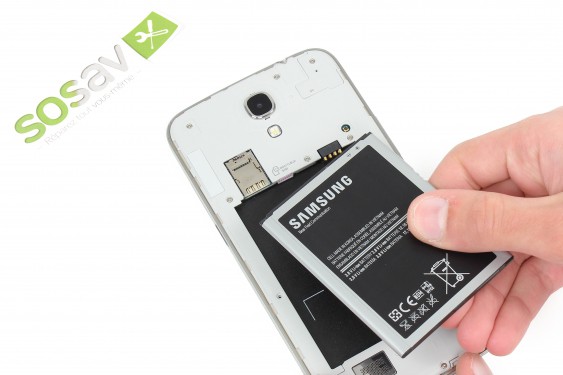

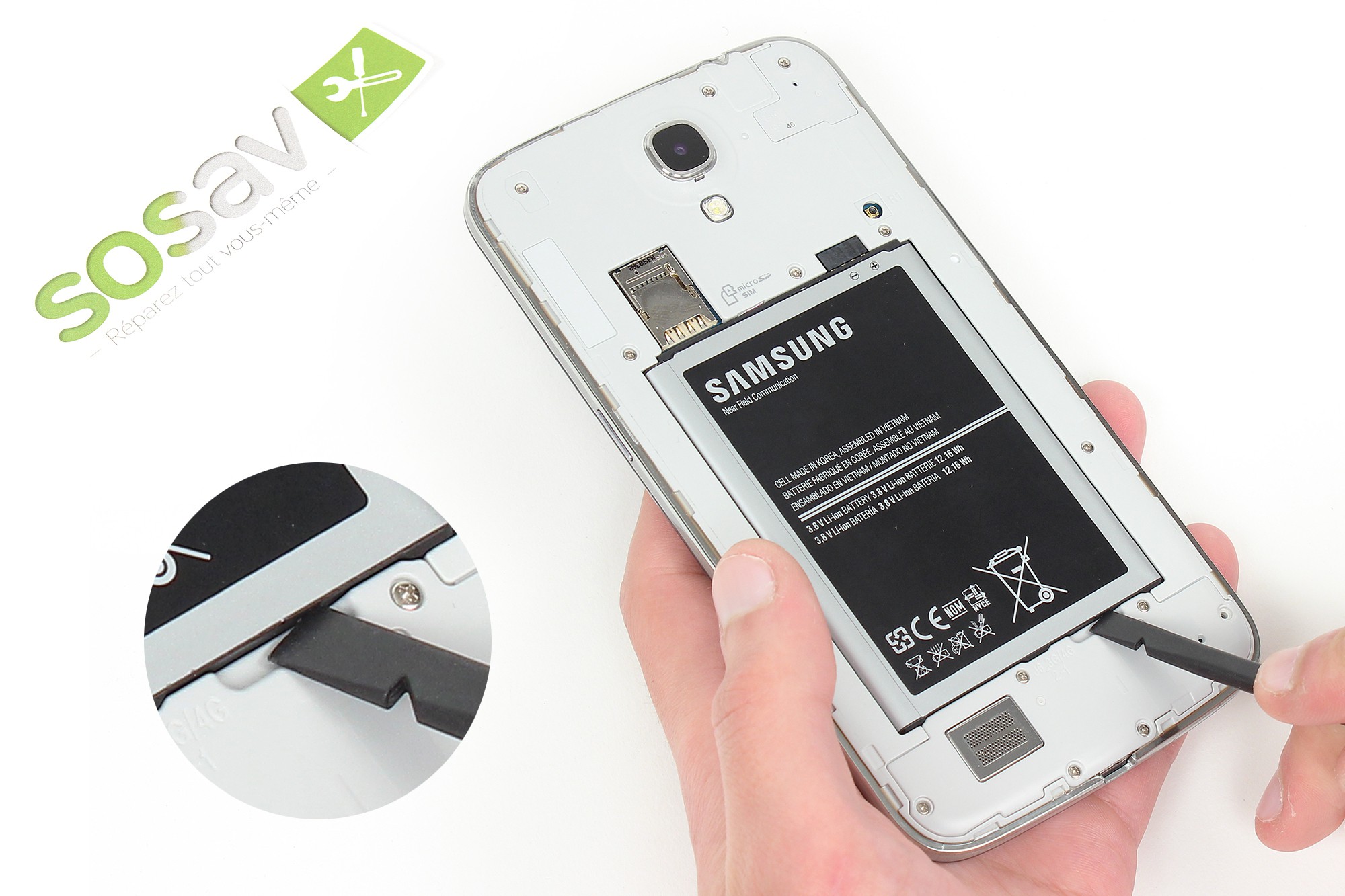

Soulevez la batterie en vous aidant de la spatule.

Une fois soulevée, vous pouvez ôter complètement la batterie du Galaxy Mega.

zoom_in

Etape 5

La batterie de votre Galaxy Mega est désormais démontée.

zoom_in

Etape 6

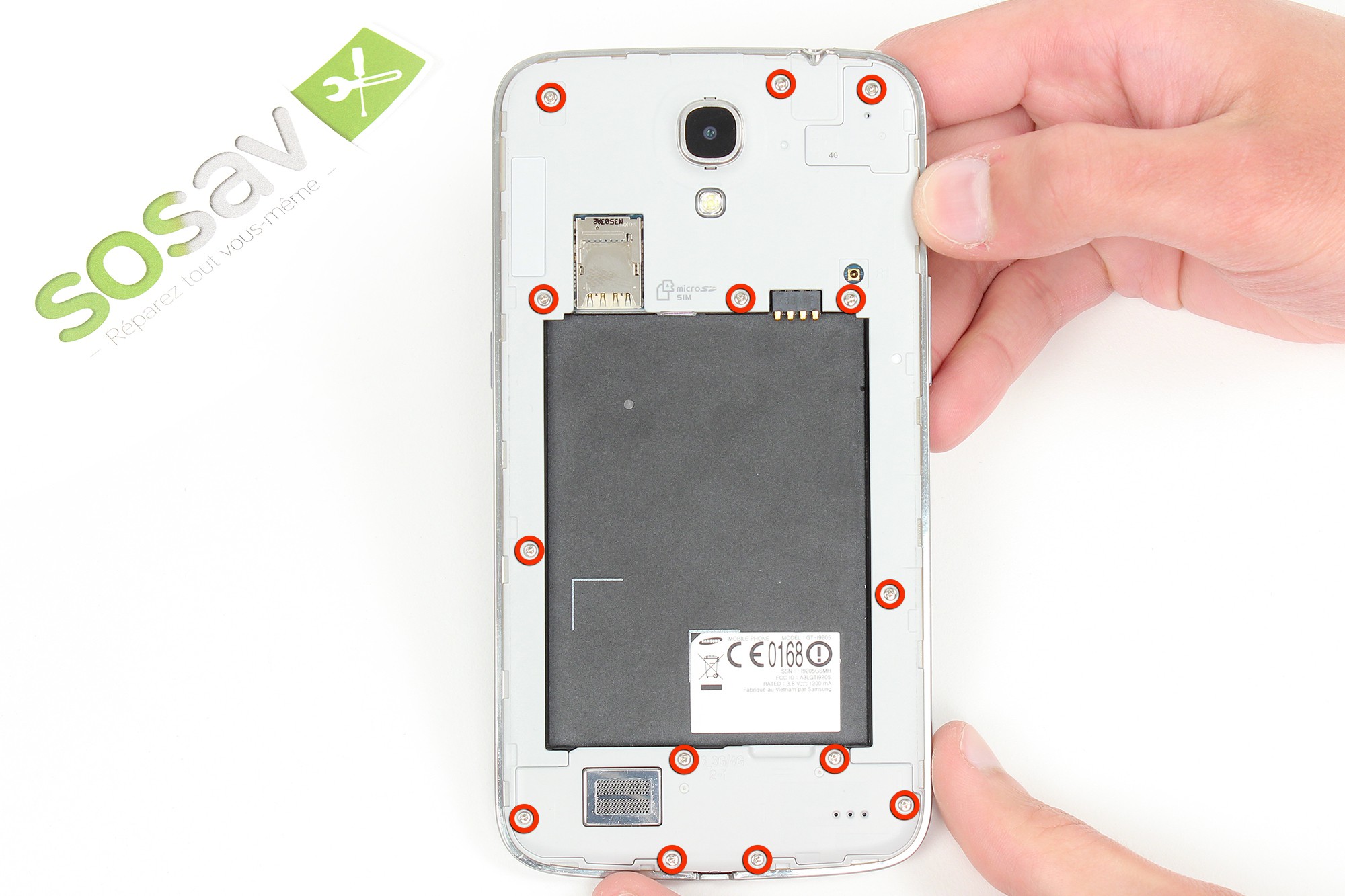

Dévissez les 14 vis cruciformes entourées en rouge.

Ces vis servent à maintenir le châssis interne en place.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 7 - image 1)

zoom_in

Etape 7

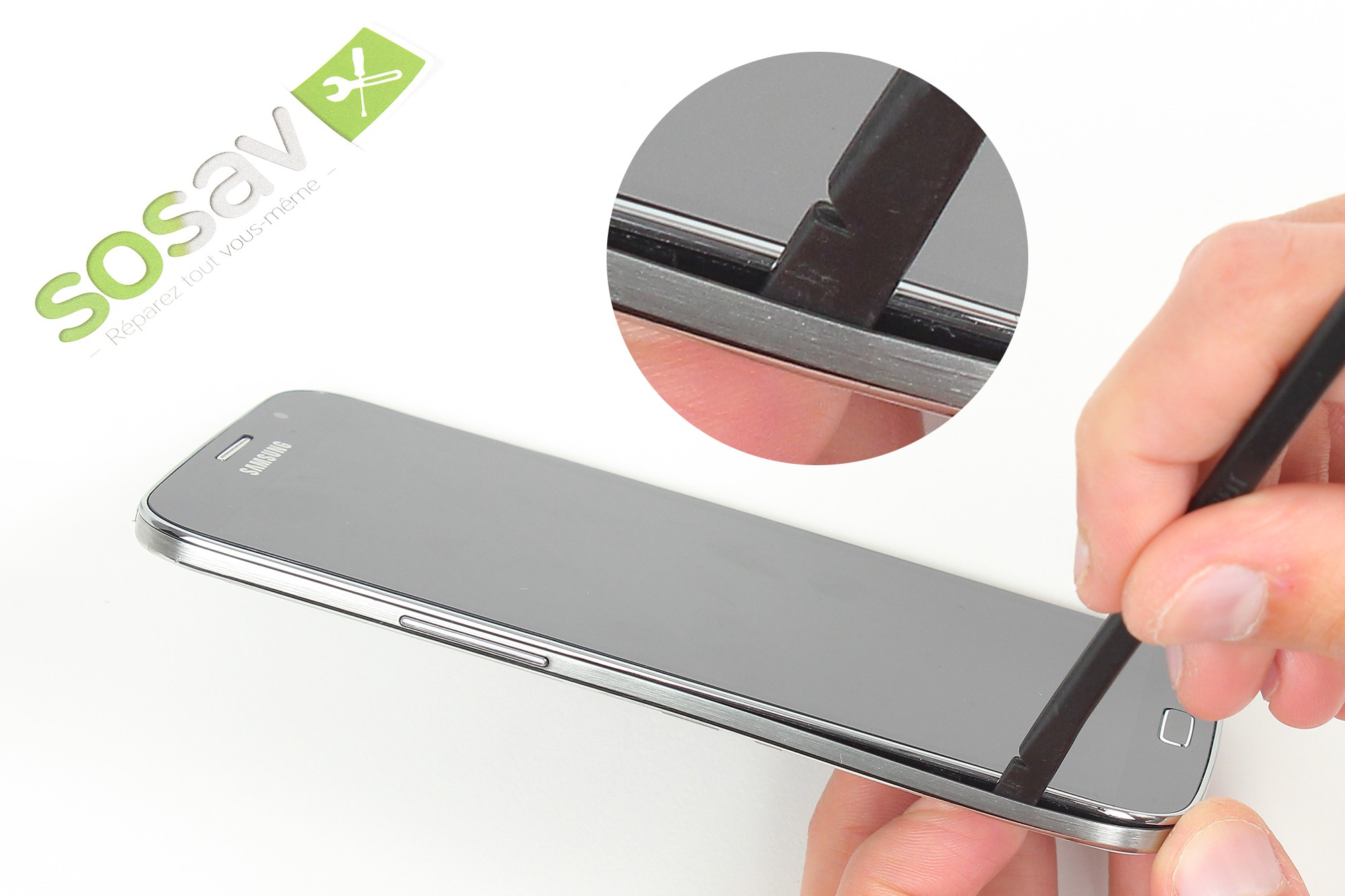

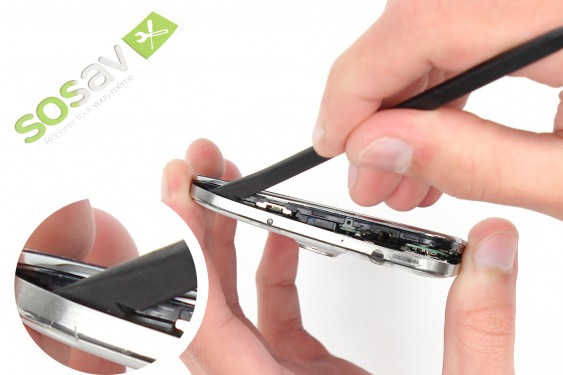

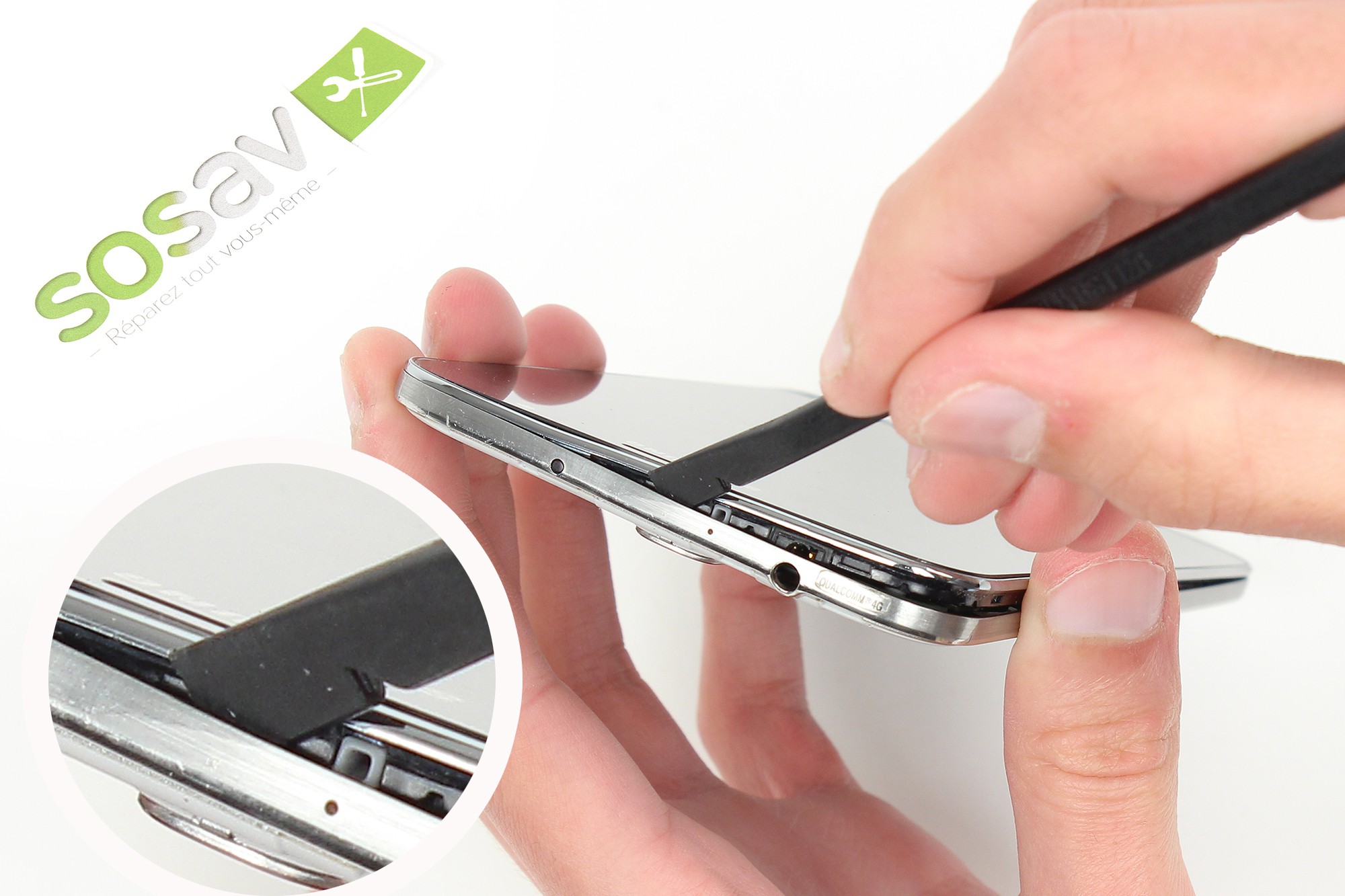

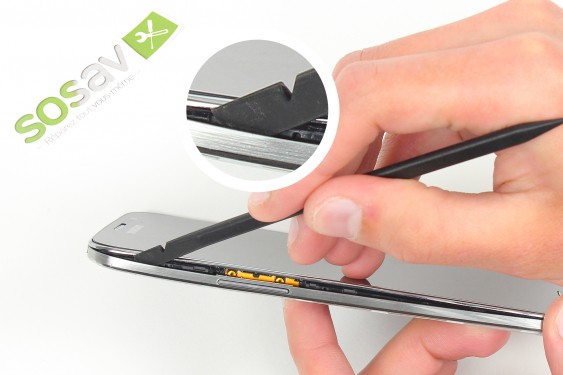

Insérez la spatule en nylon dans l’interstice entre l’écran et le châssis interne du Galaxy Mega afin de la déclipser et retirer.

Faites glisser cette spatule du côté gauche.

Cette opération permet de séparer le châssis interne du reste du téléphone.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 8 - image 1)

zoom_in

Etape 8

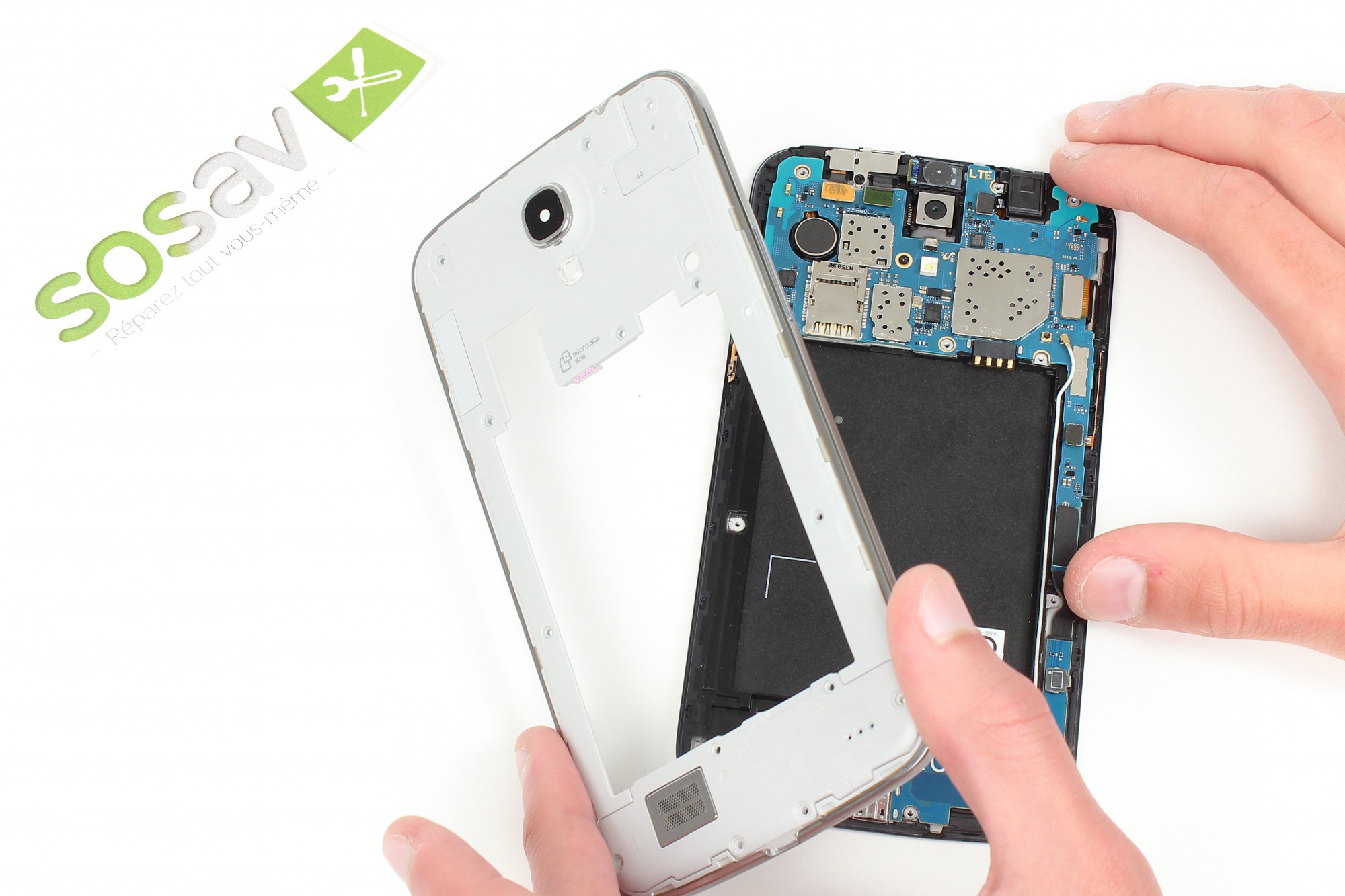

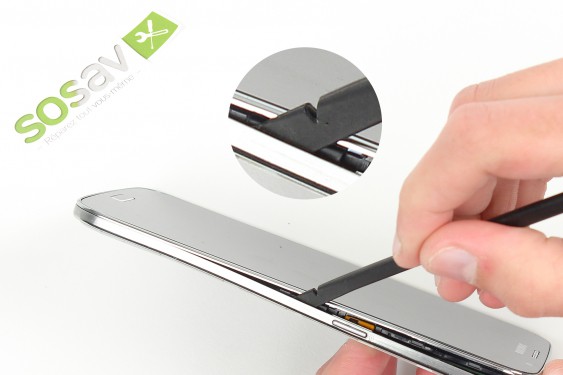

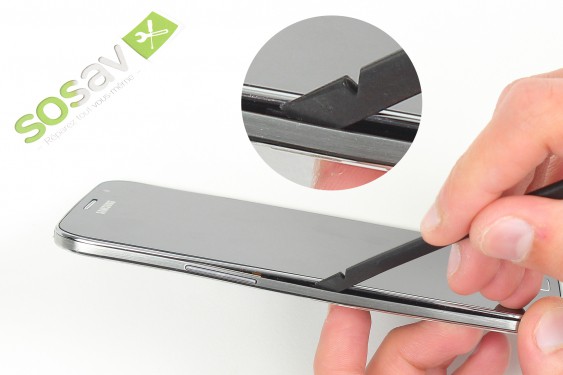

Reproduisez l'opération réalisée à l'étape précédente pour la partie haute ainsi que pour la partie droite du téléphone.

Vous pouvez désormais ôter le châssis interne de votre Galaxy Mega.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 9 - image 1)

zoom_in

Etape 9

Le châssis interne du Galaxy Mega est désormais démonté.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 10 - image 1)

zoom_in

Etape 10

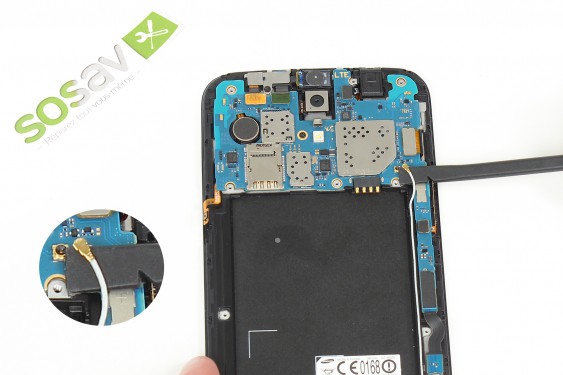

Reprenez la spatule en nylon pour déconnecter le premier connecteur du câble d'interconnexion.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 11 - image 1)

zoom_in

Etape 11

Déconnectez ensuite la nappe des boutons de volume.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 12 - image 1)

zoom_in

Etape 12

Puis déclipsez la nappe de l'écran LCD, en utilisant encore une fois la spatule.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 13 - image 1)

zoom_in

Etape 13

Déconnectez à présent le connecteur de la prise jack/voyant lumineux.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 14 - image 1)

zoom_in

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 14 - image 2)

Etape 14

Il reste à déconnecter les connecteurs de la caméra avant ainsi que le connecteur du haut-parleur d’écoute/infrarouge/capteur de luminosité.

zoom_in

Etape 15

Dévissez la vis cruciforme entourée en rouge.

Cette vis sert à maintenir en place la carte mère.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 16 - image 1)

zoom_in

Etape 16

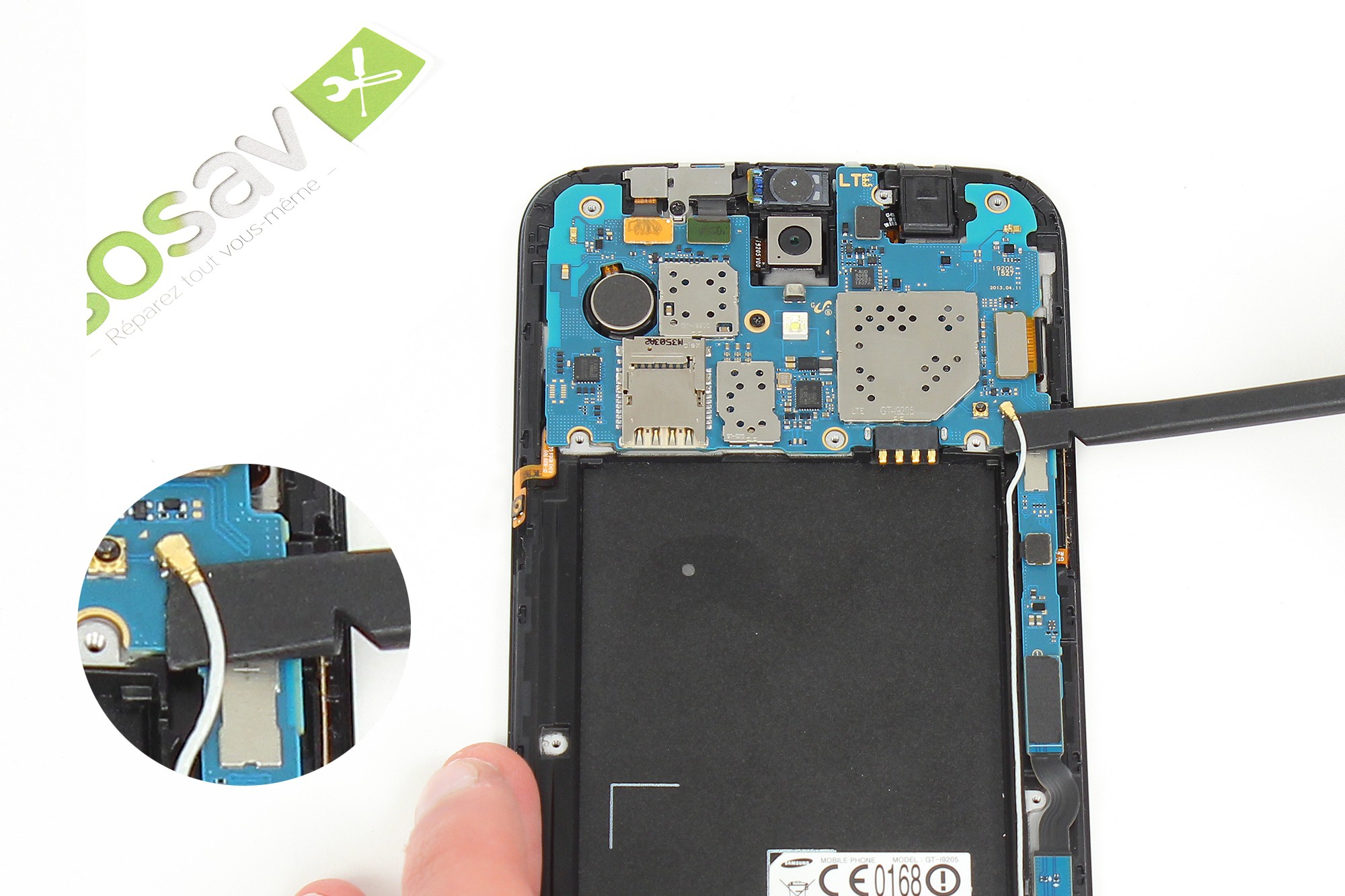

Réutilisez la spatule en nylon pour déconnecter la nappe de liaison du connecteur de charge.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 17 - image 1)

zoom_in

Etape 17

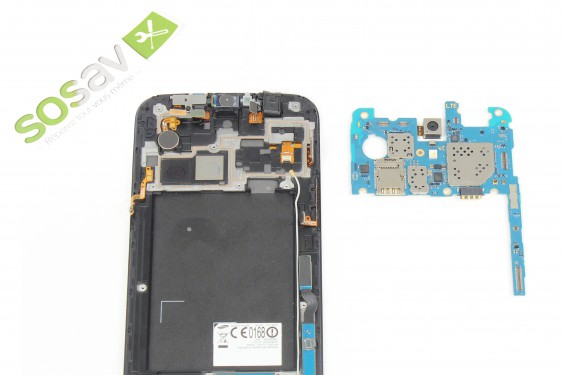

Saisissez puis soulevez délicatement la carte mère afin de l’extraire de son logement.

Procédez ensuite à sa dépose.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 18 - image 1)

zoom_in

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 18 - image 2)

Etape 18

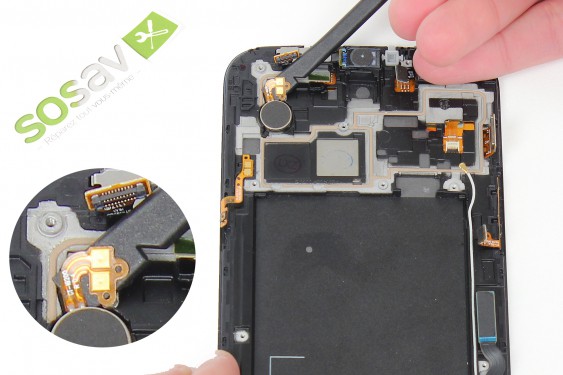

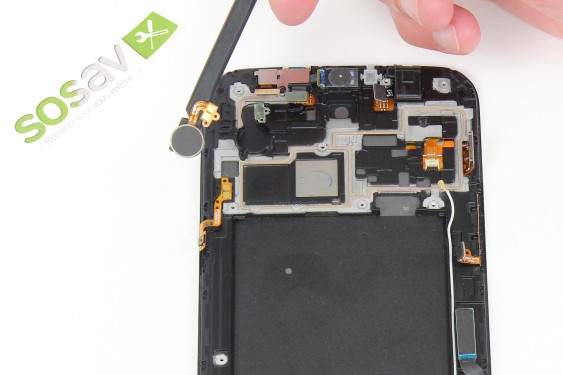

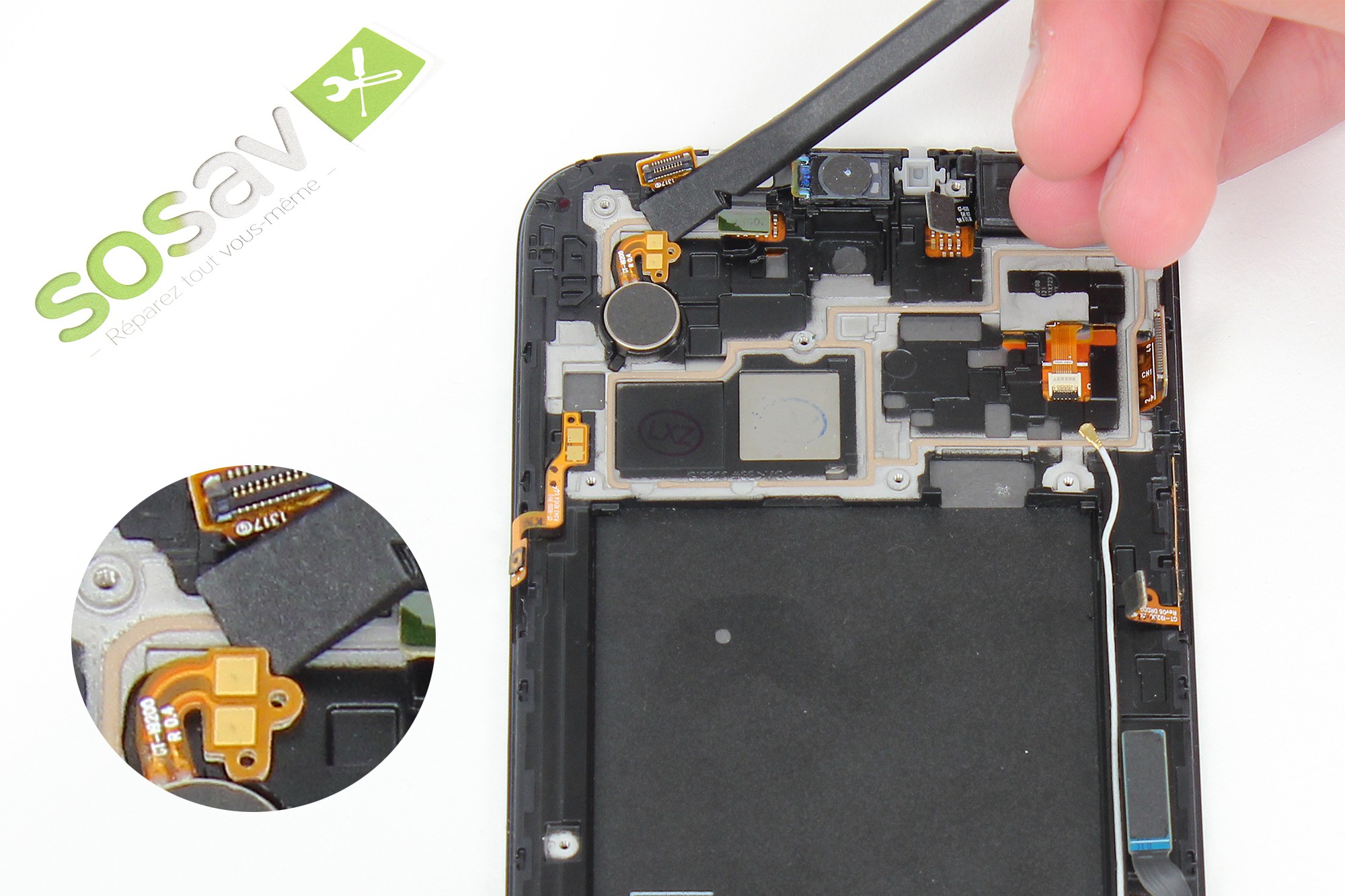

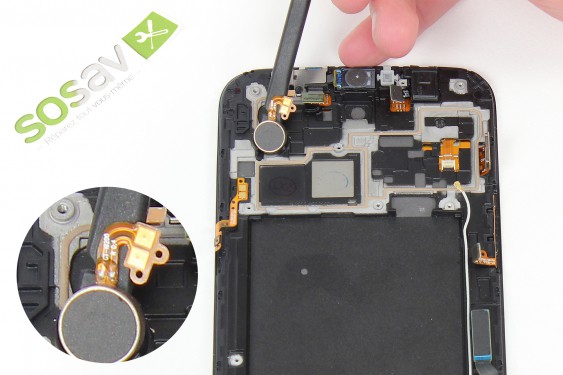

Insérez une spatule en nylon sous le connecteur du vibreur afin de le décoller très délicatement.

Vous pouvez l'enlever complètement.

zoom_in

Etape 19

Le vibreur du Galaxy Mega est à présent démonté.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 20 - image 1)

zoom_in

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 20 - image 2)

Etape 20

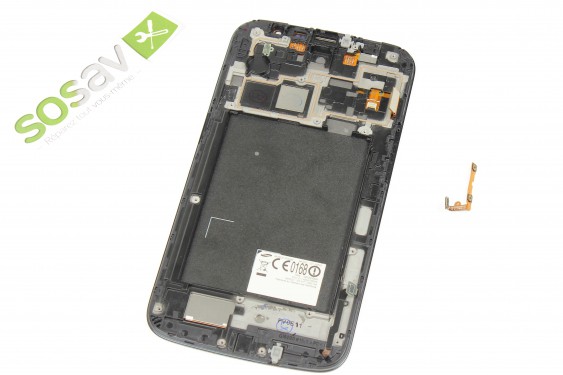

Insérez une spatule en nylon sous la nappe du bouton d’allumage/extinction afin de le décoller très délicatement.

Procédez ensuite à sa dépose.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 21 - image 1)

zoom_in

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 21 - image 2)

Etape 21

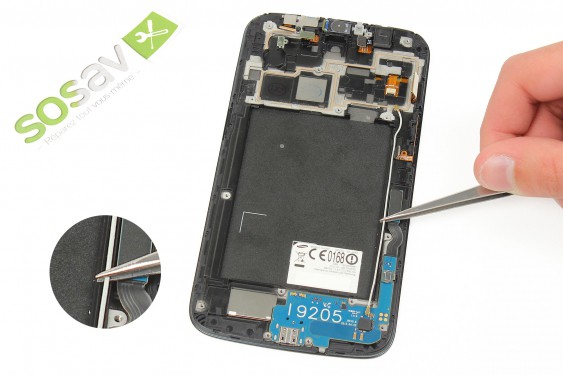

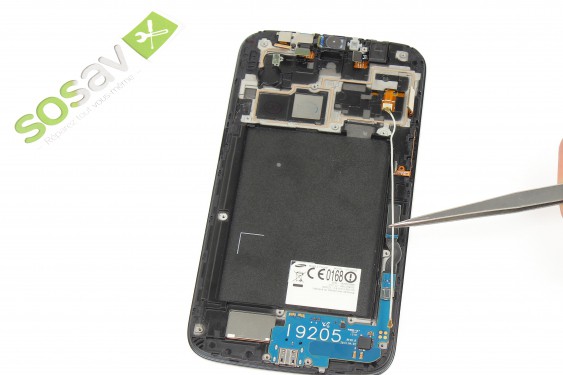

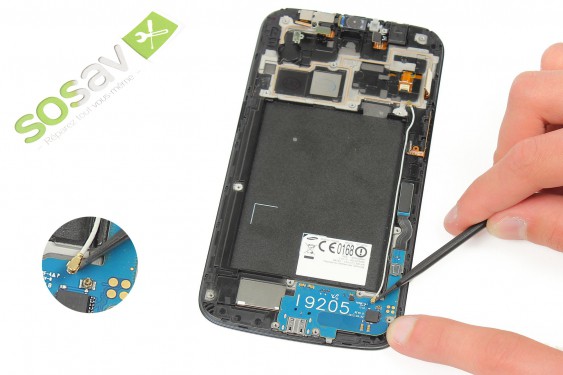

Avec la spatule en nylon, déconnectez délicatement le second connecteur du câble d'interconnexion.

Utilisez ensuite une pince pour le retirer complètement.

zoom_in

Etape 22

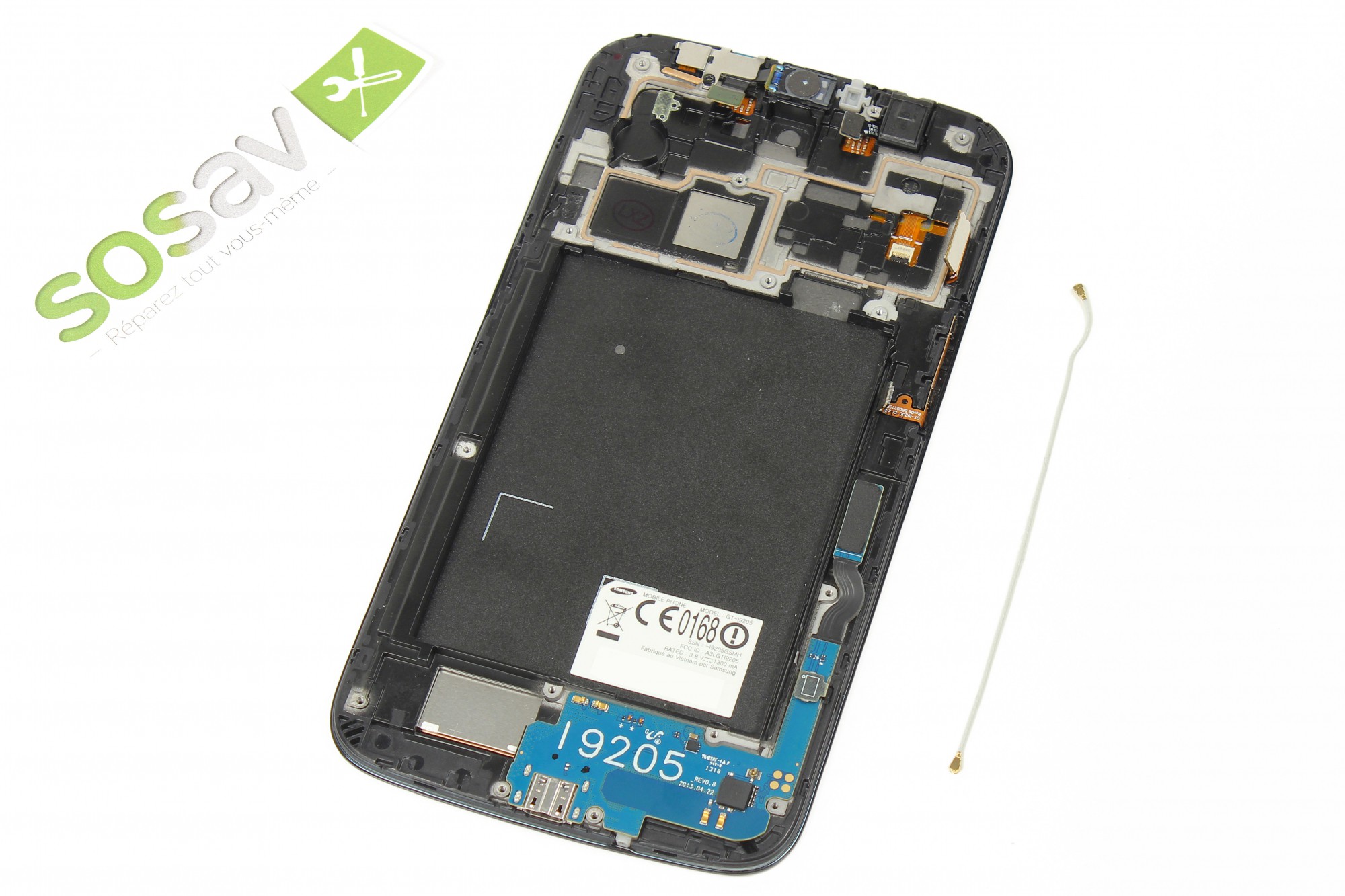

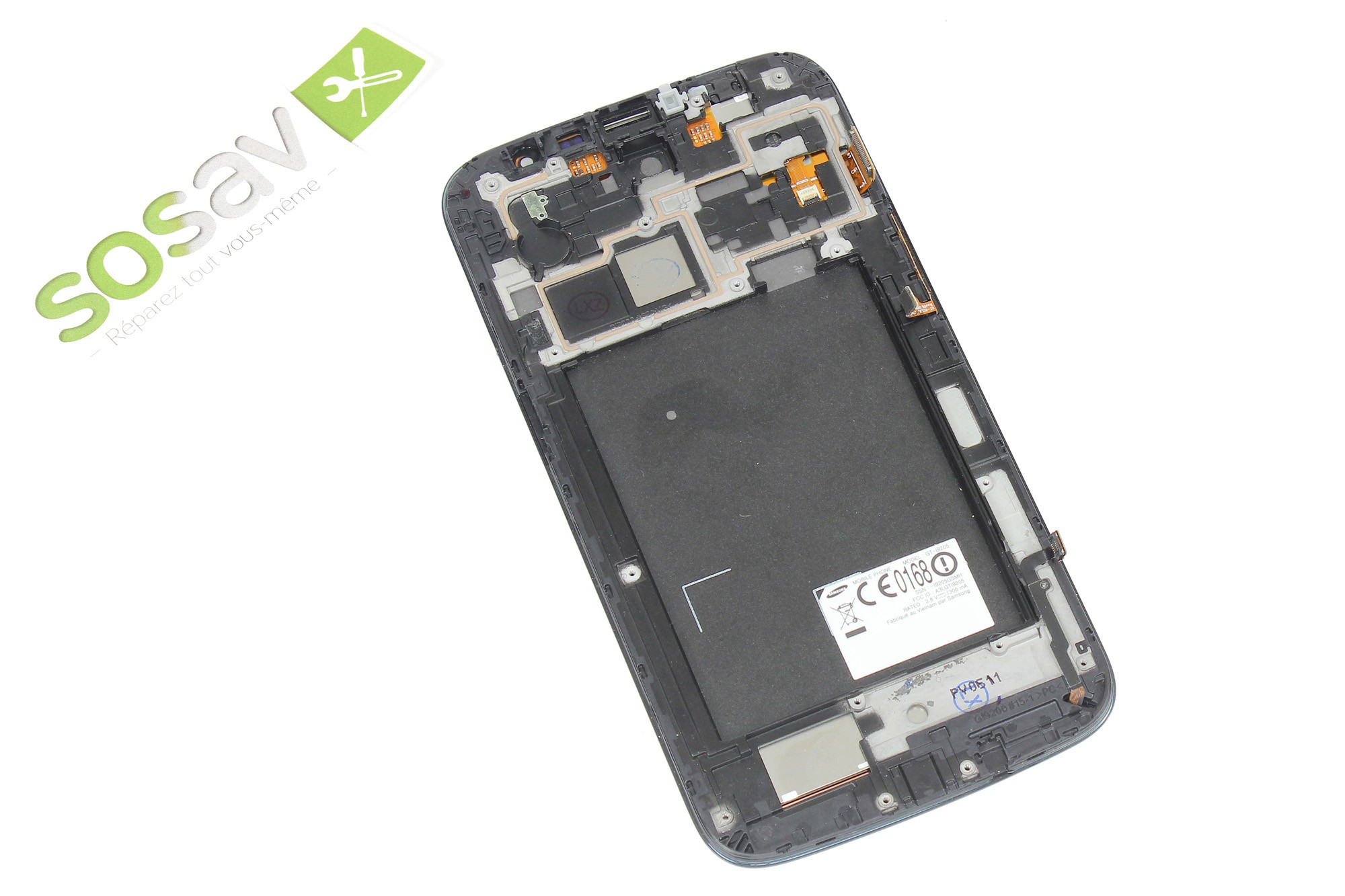

Le câble d'interconnexion du Galaxy Mega est désormais démonté.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 23 - image 1)

zoom_in

Etape 23

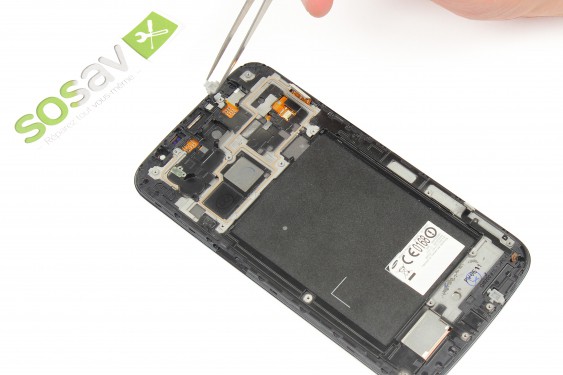

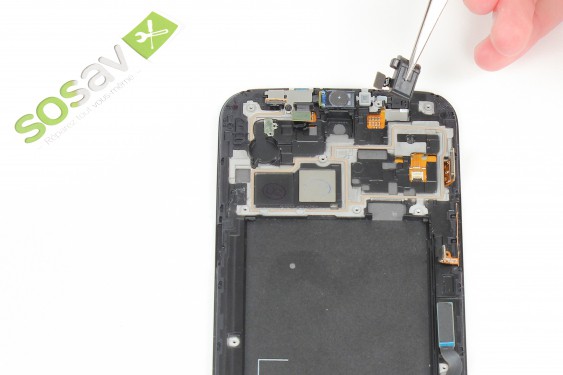

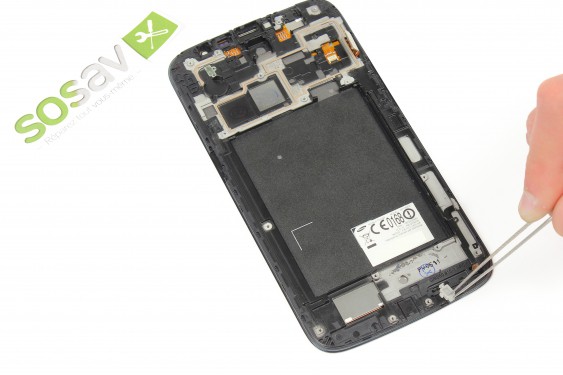

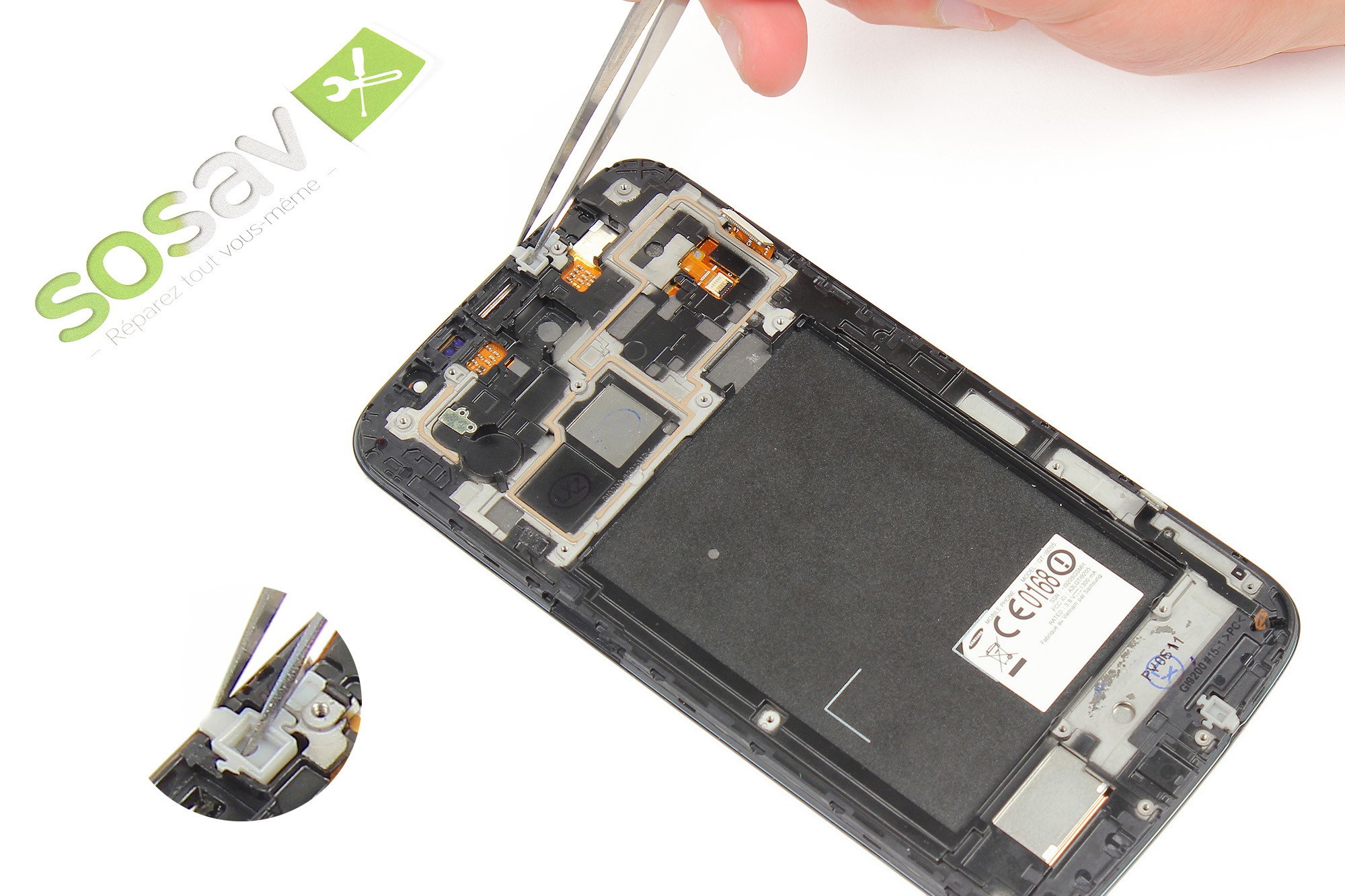

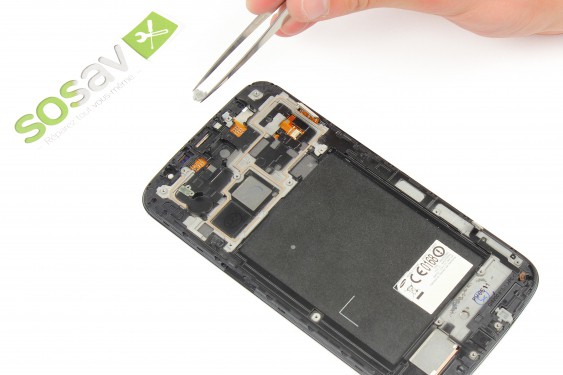

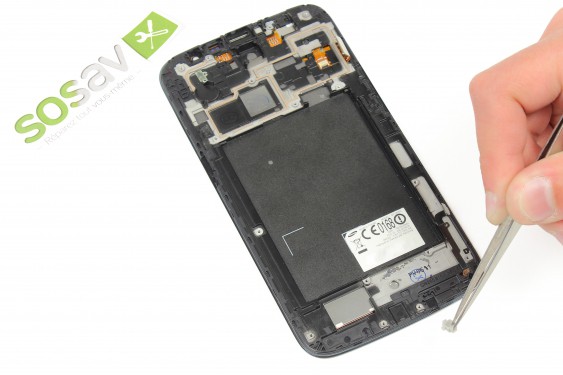

Servez-vous à nouveau de la pince pour ôter la prise jack/voyant lumineux de votre Galaxy Mega.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 24 - image 1)

zoom_in

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 24 - image 2)

Etape 24

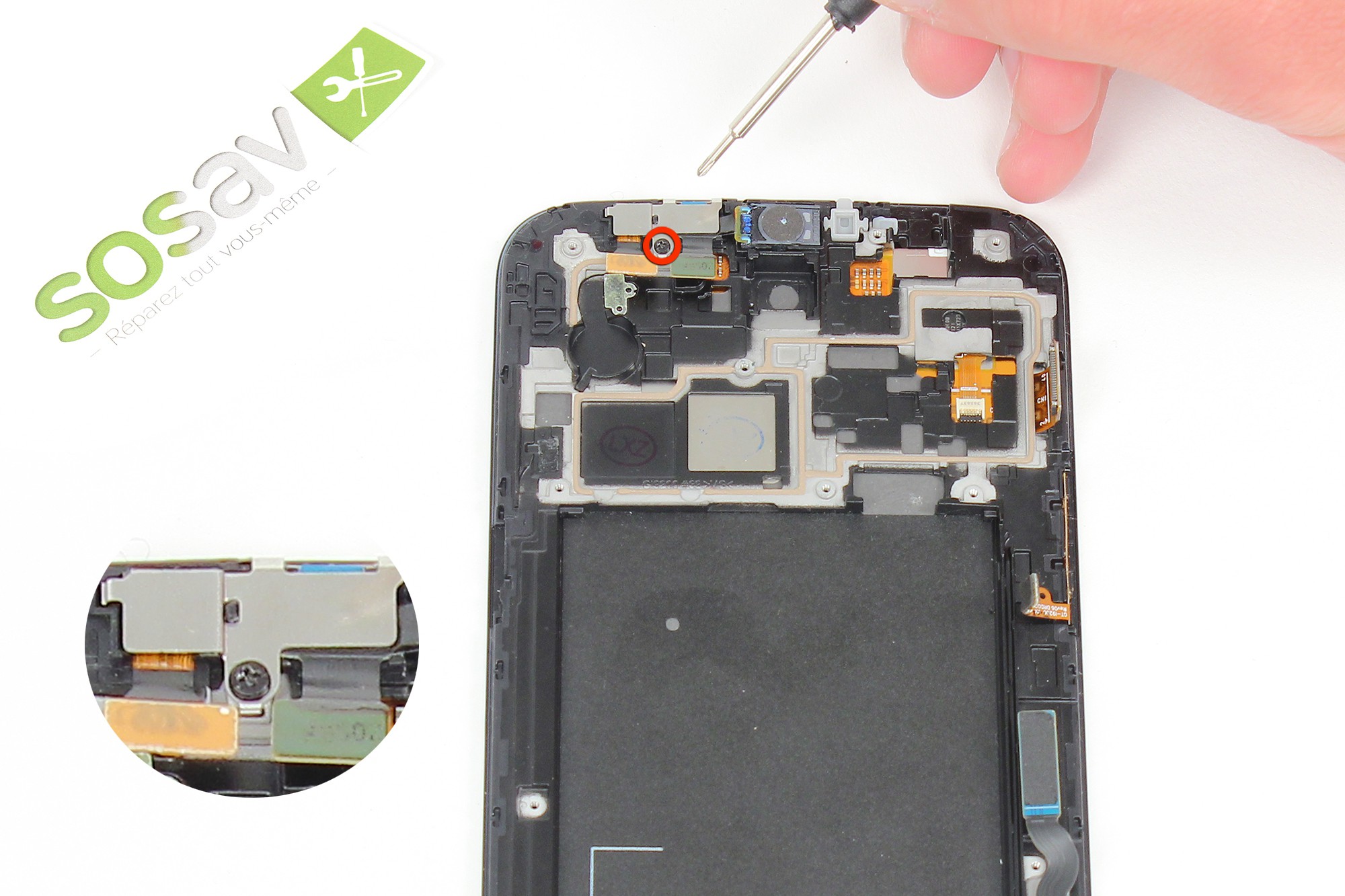

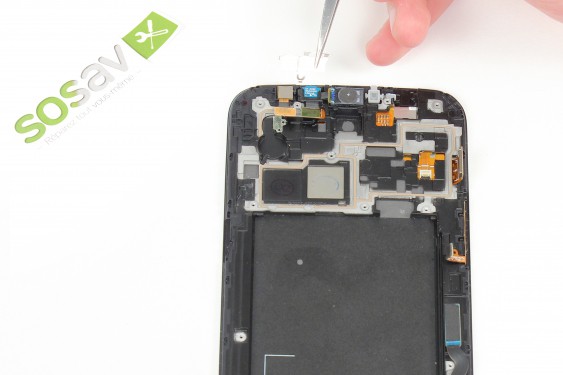

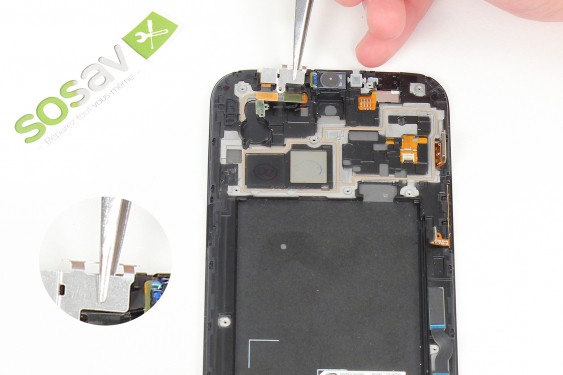

Dévissez la vis cruciforme entourée en rouge sur la photo.

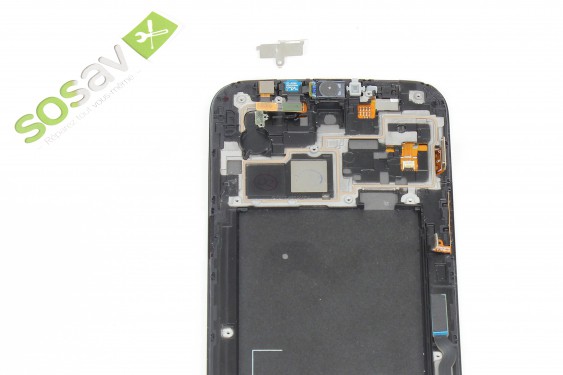

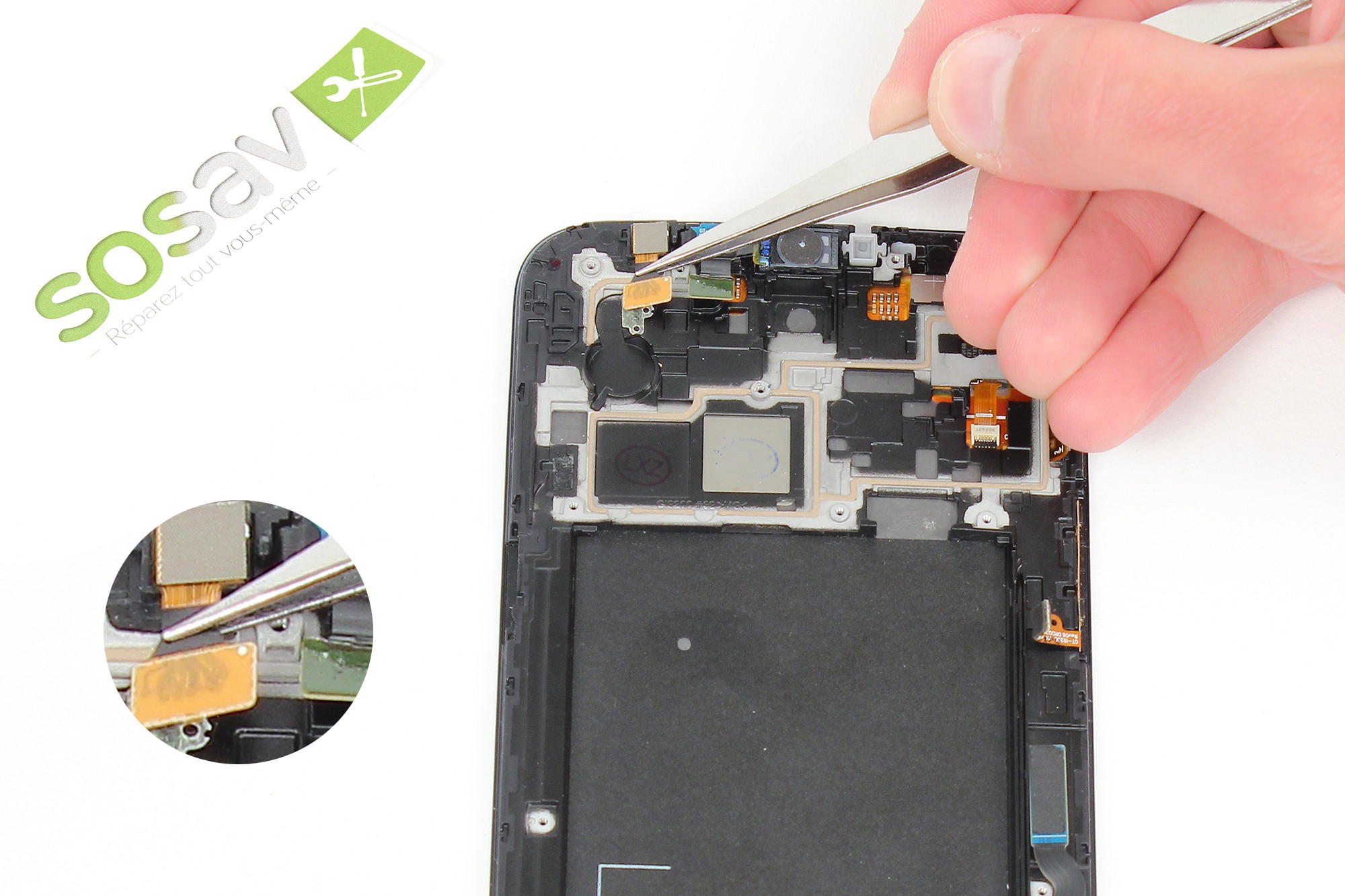

Enlevez le blindage métallique des nappes de la caméra avant et de l'ensemble du haut-parleur d'écoute en utilisant la pince.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 25 - image 1)

zoom_in

Etape 25

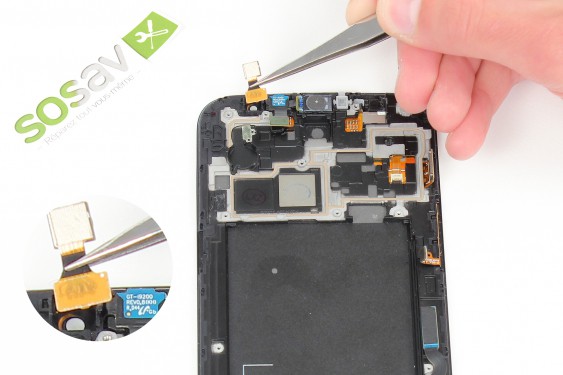

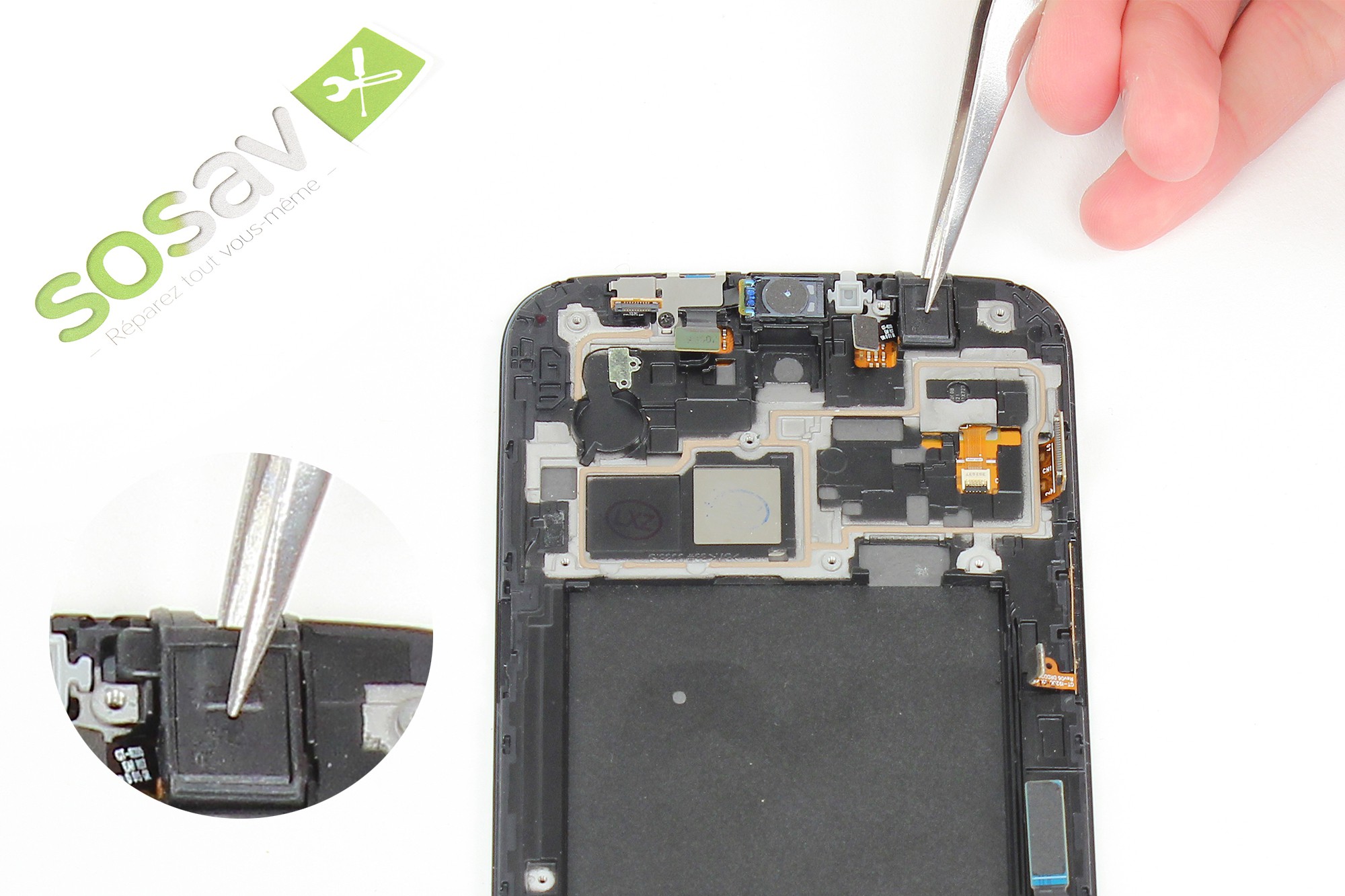

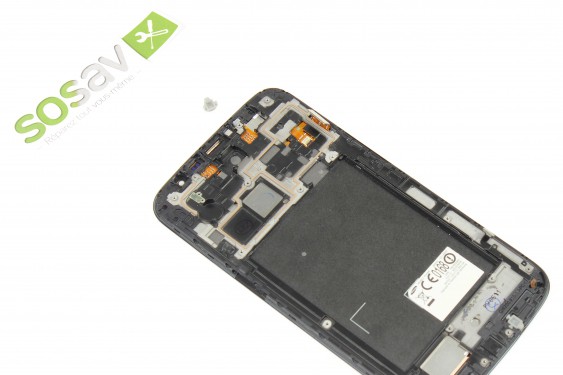

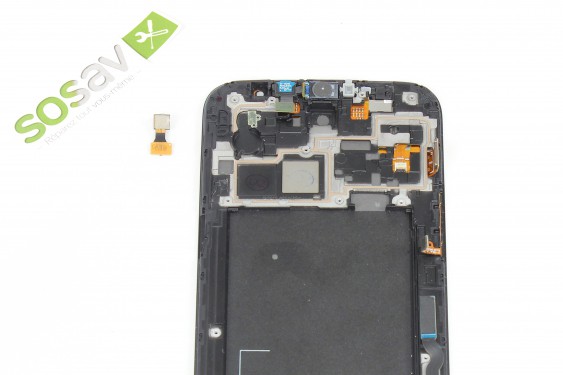

Retirez ensuite la caméra avant avec délicatesse.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 26 - image 1)

zoom_in

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 26 - image 2)

Etape 26

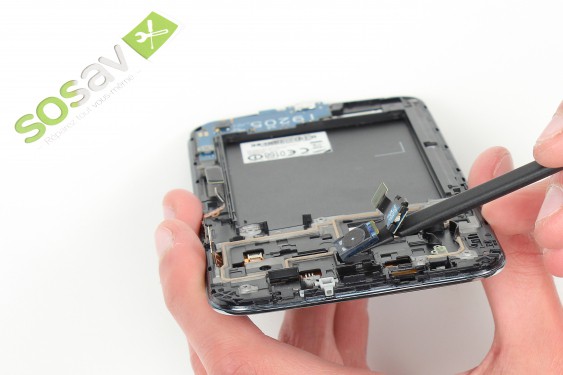

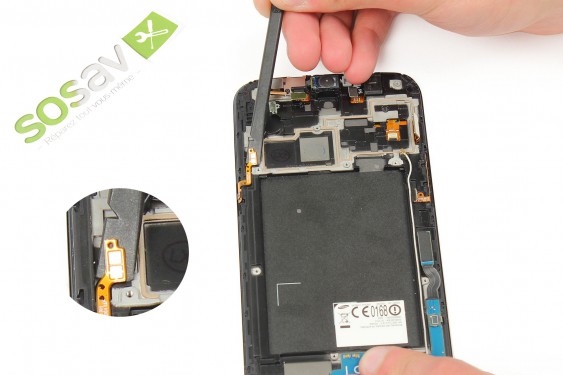

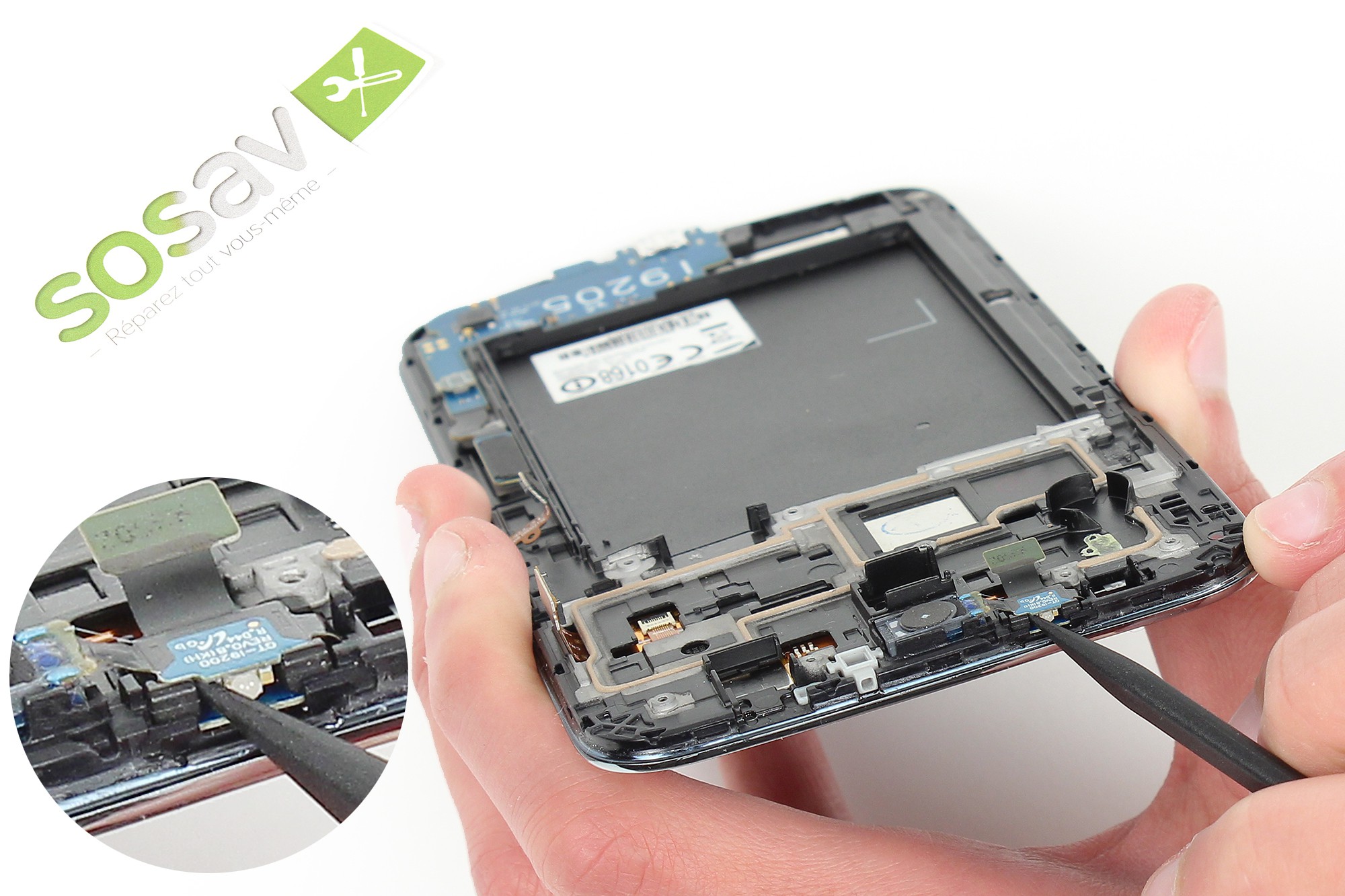

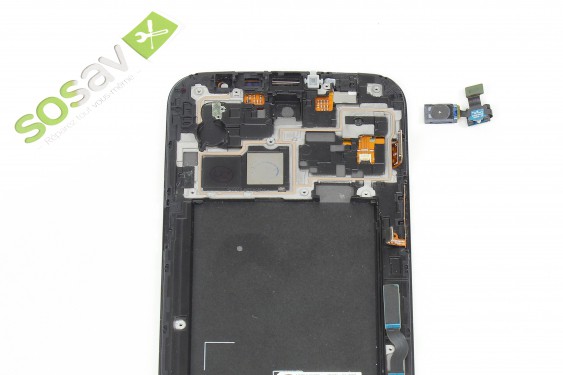

Reprenez la spatule en nylon pour décoller très délicatement le haut-parleur d’écoute ainsi que l’infrarouge/capteur de luminosité.

Retirez-les complètement.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 27 - image 1)

zoom_in

Etape 27

Déverrouillez désormais la nappe des boutons bas de l’écran principal.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 28 - image 1)

zoom_in

Etape 28

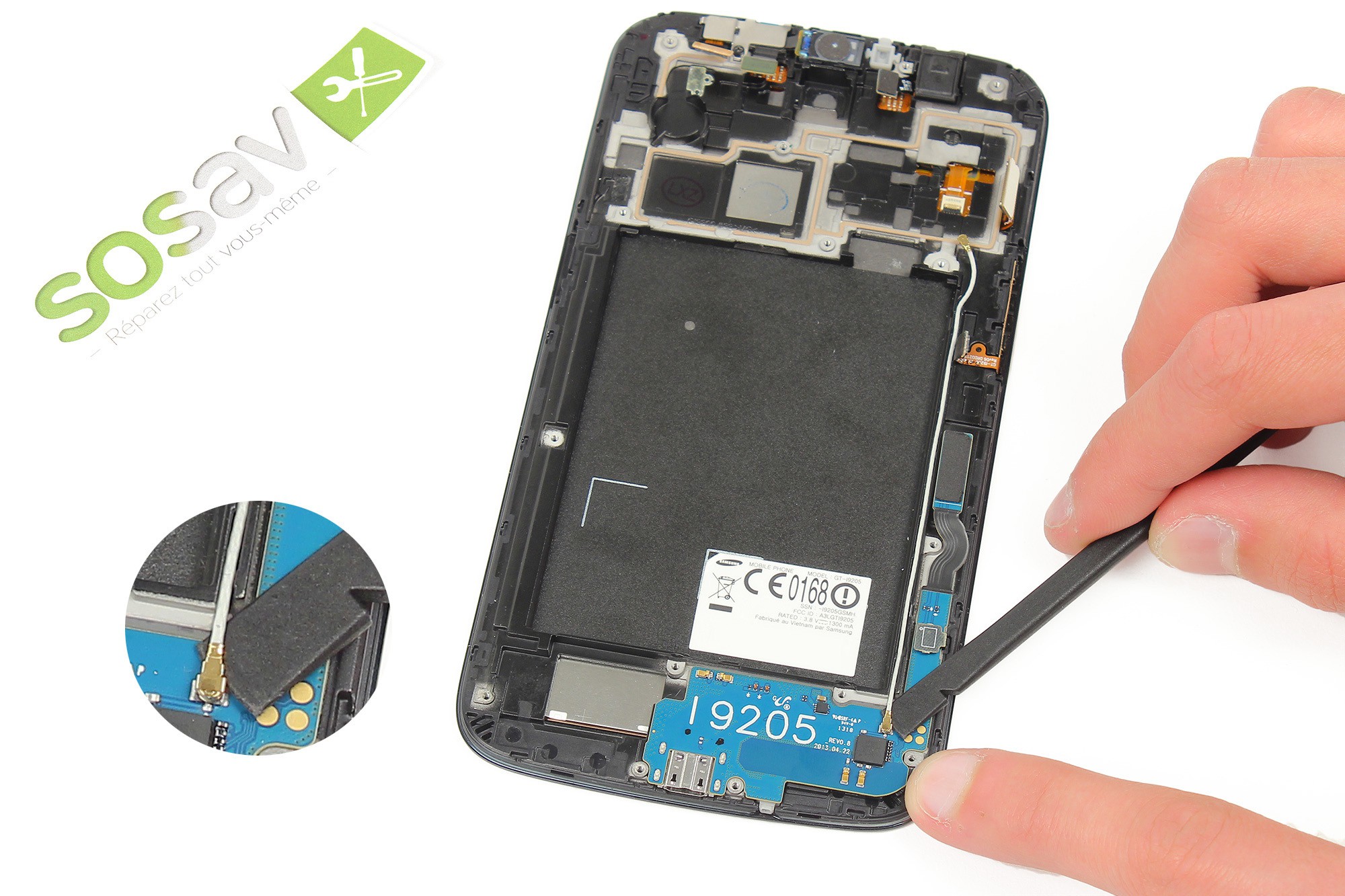

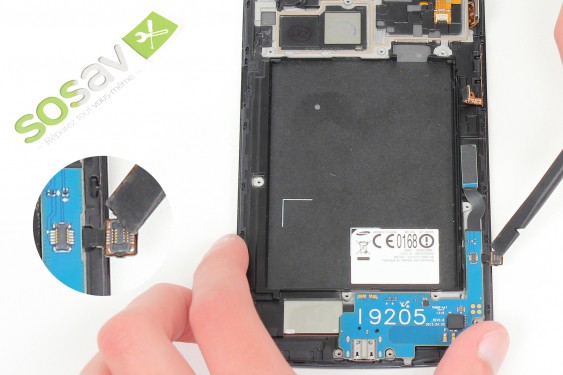

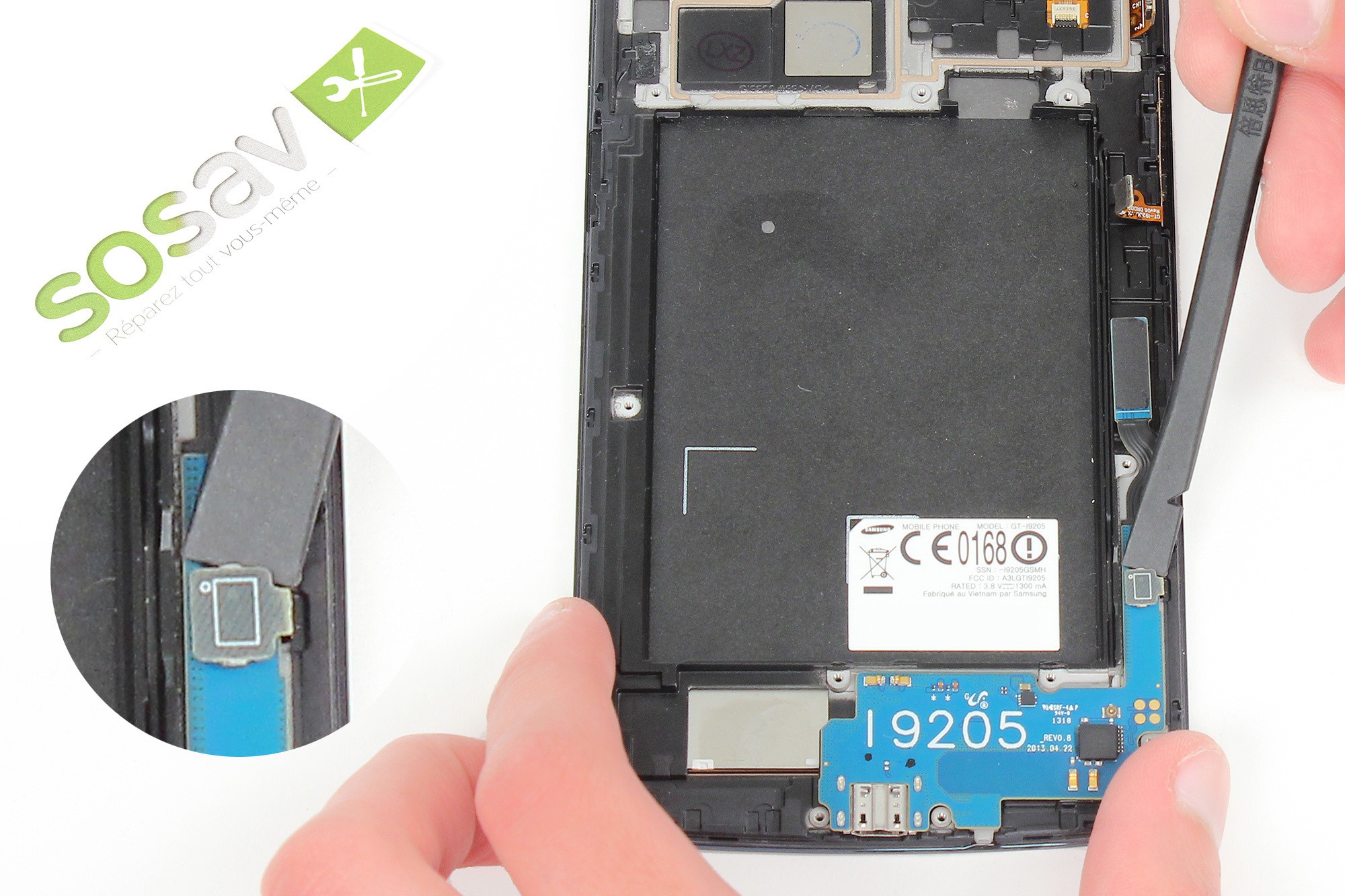

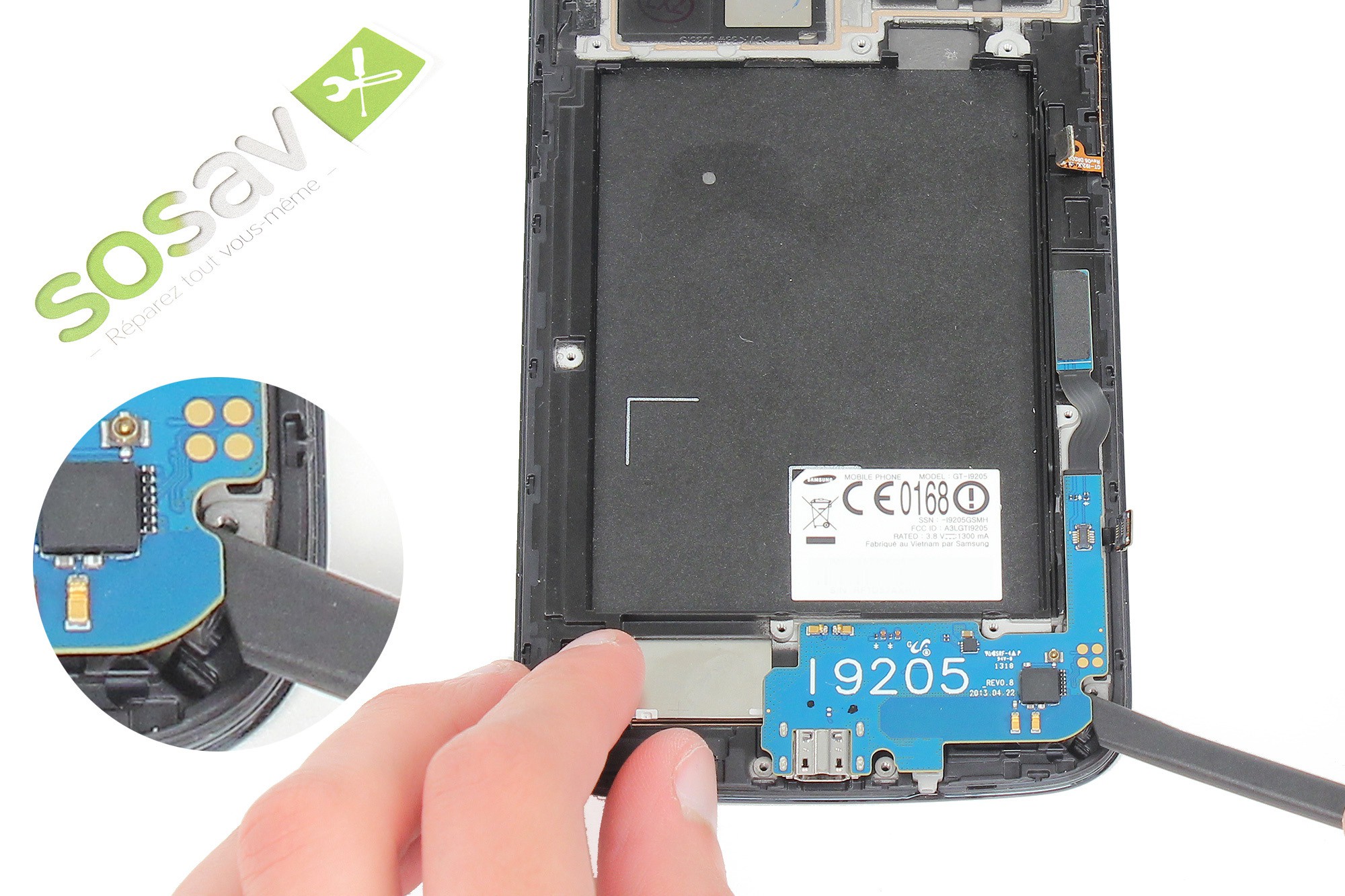

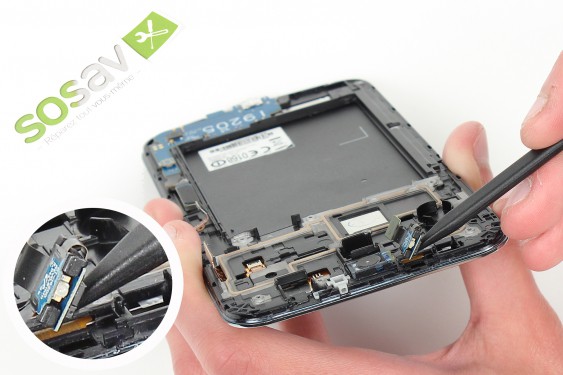

Insérez ensuite la spatule en nylon dans l’angle droit du connecteur de charge afin de le décoller.

Soyez délicat lors de cette opération afin de ne pas casser l’ensemble connecteur de charge.

Vous pouvez retirer le connecteur de charge.

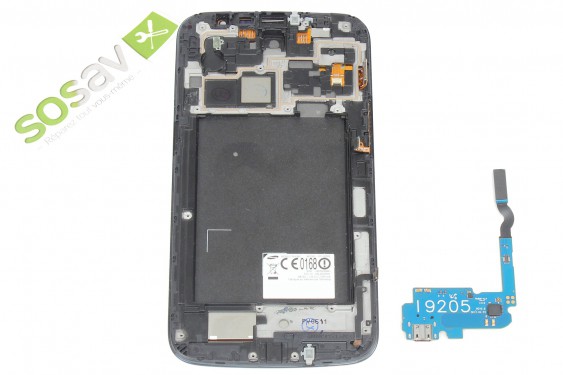

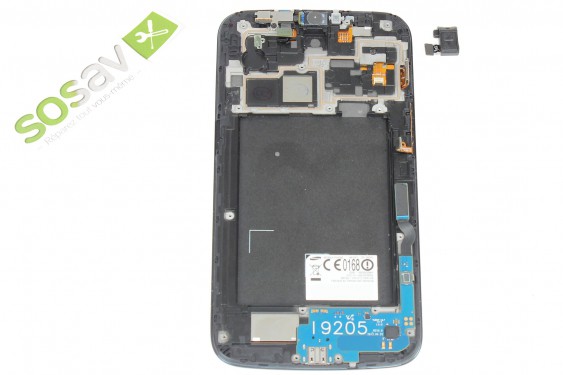

Le connecteur de charge du Galaxy Mega est désormais démonté.

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 29 - image 1)

zoom_in

Guide photos remplacement ecran lcd Samsung Galaxy Mega (Etape 29 - image 2)

Etape 29

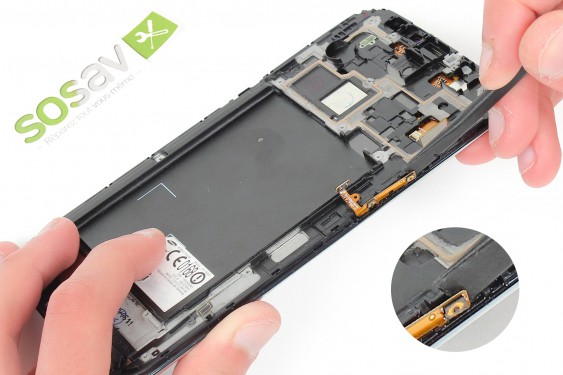

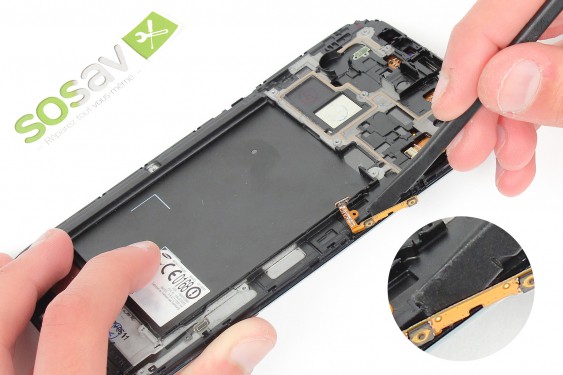

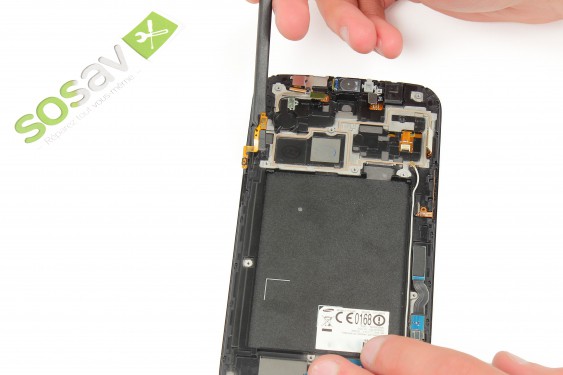

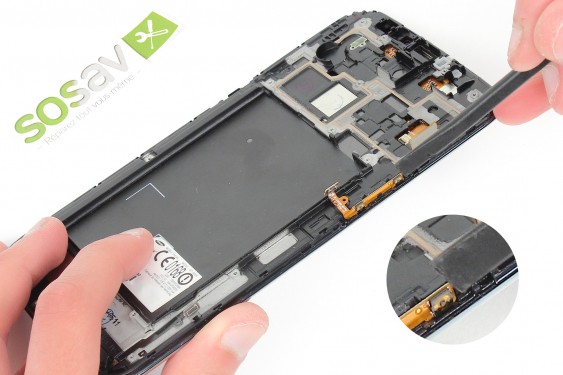

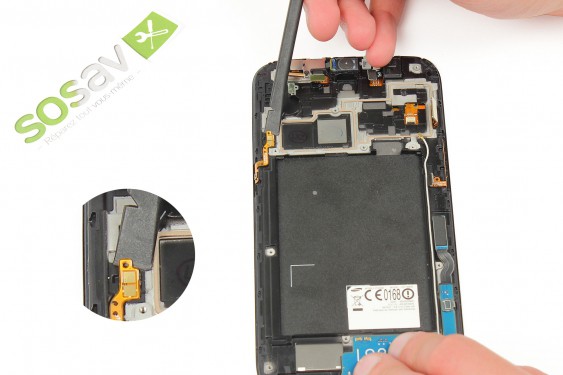

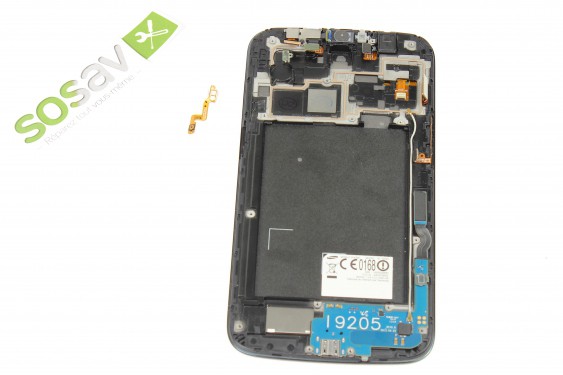

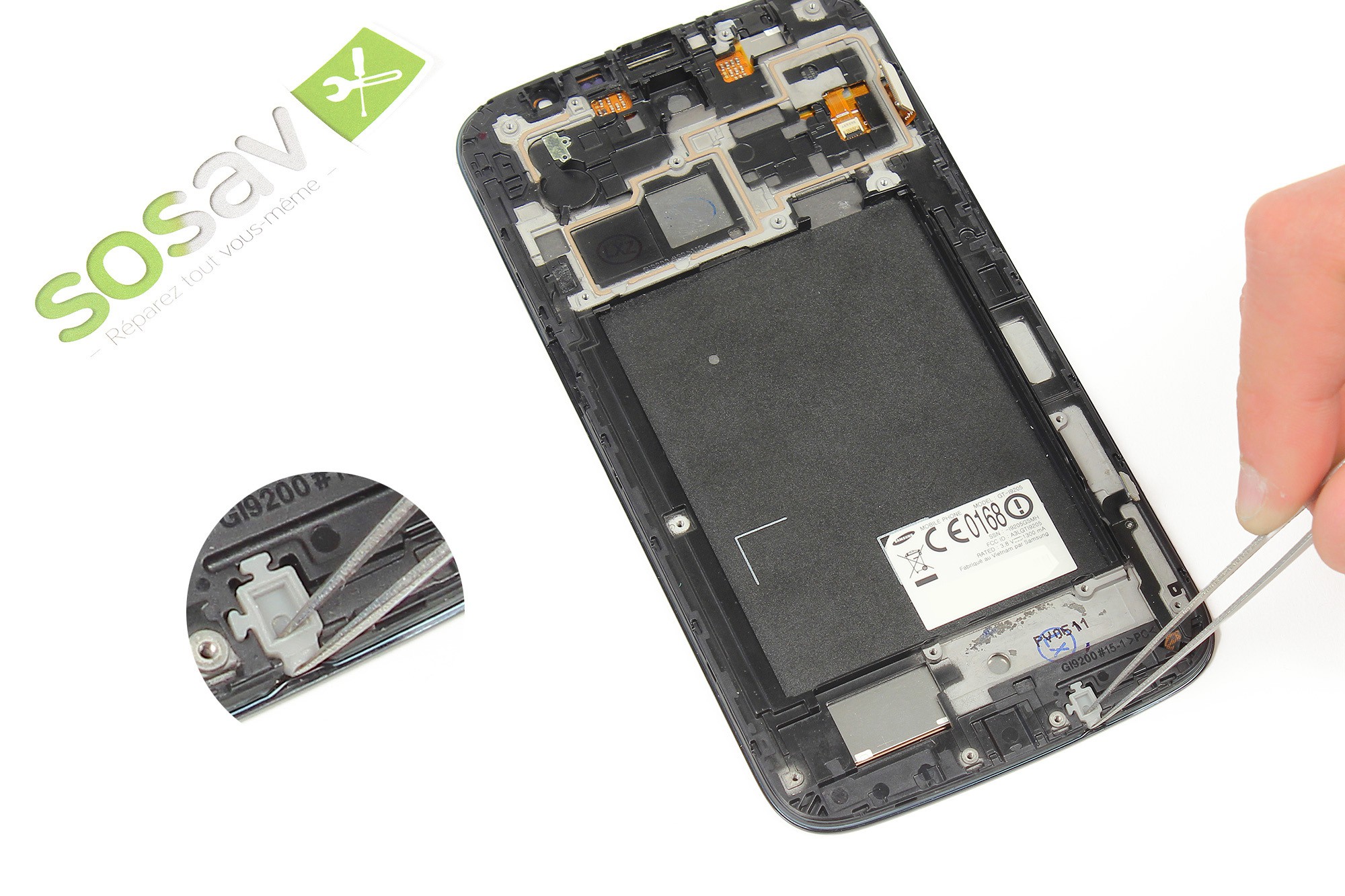

Toujours avec la spatule en nylon, décollez la nappe des boutons de volume puis retirez-la.

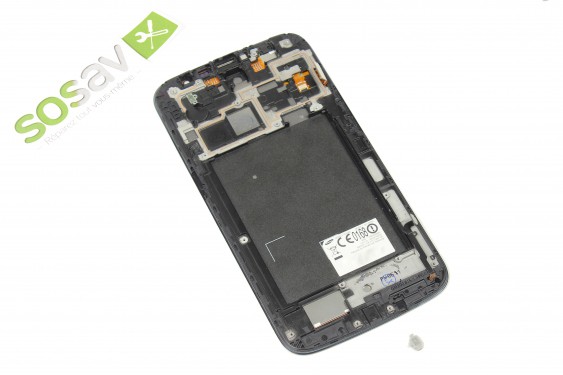

La nappe des boutons de volume du Galaxy Mega est désormais démontée.
