Guide de réparation : Carte mère Oculus Rift DK2

Niveau : Intermédiaire Temps : 35 min

Ce guide vous permettra de démonter la carte mère de l'Oculus Rift DK2Symptômes : Carte mère hors service ou fonctionnant mal

flag Quelques conseils avant de commencer

Pièces détachées requises

Ecran Noir (LCD + Tactile) - Samsung Galaxy Note 3 1,199.23€ Voir le produit visibility

Ecran Blanc (LCD + Tactile) - Samsung Galaxy Note 3 129.90€ Voir le produit visibility

Voir toutes les pièces

Outils requis

Kit outils 53 pièces 24.90€ Voir le produit visibility

Kit outils 58 pièces 29.99€ Voir le produit visibility

Voir tous les outils

Comment remplacer carte mère pour Oculus Rift DK2 - Guide images

zoom_in

Etape 1

Avant de procéder au démontage de la carte mère de l'Oculus Rift DK2, il est nécessaire, pour des raisons de sécurité évidentes ,de l'éteindre et de débrancher l'intégralité de ses câbles.

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 2 - image 1)

zoom_in

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 2 - image 2)

Etape 2

Insérez une spatule iSesamo dans l'interstice du cache plastique avant puis, par effet de levier, ouvrez-le délicatement.

Procédez ensuite à son retrait comme indiqué sur les photos 3 et 4 de cette étape.

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 3 - image 1)

zoom_in

Etape 3

Saisissez ensuite le câble HDMI puis déconnectez-le doucement.

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 4 - image 1)

zoom_in

Etape 4

Saisissez ensuite le câble USB puis procédez délicatement à sa déconnexion.

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 5 - image 1)

zoom_in

Etape 5

Retirez ensuite le câble HDMI et USB du premier serre-câble en tissu.

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 6 - image 1)

zoom_in

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 6 - image 2)

Etape 6

Poursuivez l'opération en retirant le câble HDMI et USB du second serre câble en tissu.

Les câbles HDMI et USB de l'Oculus Rift DK2 sont désormais démontés.

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 7 - image 1)

zoom_in

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 7 - image 2)

Etape 7

Insérez ensuite une spatule iSesamo dans l'interstice du cache ports USB/Prise de synchronisation externe.

Procédez ensuite au retrait du cache ports.

Le cache ports est désormais démonté.

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 8 - image 1)

zoom_in

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 8 - image 2)

Etape 8

A l'aide d'un tournevis cruciforme, dévissez les quatre vis localisées à gauche et à droite de chacune des lentilles

Ces vis servent à maintenir le support élastique et contour en mousse du casque.

Soulevez ensuite délicatement le support élastique et contour en mousse de l'Oculus Rift DK2 puis procédez à son retrait.

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 9 - image 1)

zoom_in

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 9 - image 2)

Etape 9

A l'aide d'une pince, procédez ensuite au retrait des quatre cache vis entourés en rouge.

Pour retirer un cache-vis en caoutchouc, saisissez le avec la pince puis retirez-le doucement.

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 10 - image 1)

zoom_in

Etape 10

Réutilisez le tournevis cruciforme pour dévisser ensuite les quatre vis entourées en rouge.

Nous vous recommandons l'utilisation du tournevis cruciforme aimanté pour cette opération.

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 11 - image 1)

zoom_in

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 11 - image 2)

Etape 11

Séparez ensuite très délicatement la coque supérieure de la coque inférieure de l'Oculus Rift DK2, comme indiqué sur les photos.

Attention : Une nappe relie la coque supérieure à la coque inférieure du casque ! Ne retirez pas la coque inférieure sans avoir déconnecté cette nappe (étape suivante).

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 12 - image 1)

zoom_in

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 12 - image 2)

Etape 12

Reprenez la pince puis retirez délicatement l'adhésif jaune (kapton).

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 13 - image 1)

zoom_in

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 13 - image 2)

Etape 13

Utilisez une spatule en nylon afin de déverrouiller la nappe de liaison du circuit infrarouge de la coque supérieure.

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 14 - image 1)

zoom_in

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 14 - image 2)

Etape 14

Saisissez puis retirez délicatement la nappe de liaison du circuit infrarouge.

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 15 - image 1)

zoom_in

Etape 15

A l'aide de la pince, saisissez puis retirez l'adhesif jaune (kapton) apposé sur le connecteur de l'écran.

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 16 - image 1)

zoom_in

Etape 16

Avec la spatule en nylon, déconnectez ensuite très délicatement l'écran.

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 17 - image 1)

zoom_in

Etape 17

Reprenez ensuite le tournevis cruciforme afin de dévisser les trois vis entourées en rouge.

Ces vis servent à maintenir la carte mère sur le châssis de l'Oculus Rift DK2.

Nous vous recommandons l'utilisation du tournevis cruciforme aimanté pour cette opération.

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 18 - image 1)

zoom_in

Guide photos remplacement carte mère Oculus Rift DK2 (Etape 18 - image 2)

Etape 18

La carte mère est maintenue par plusieurs crochets en plastique.

Déclipsez la carte mère en repoussant doucement les crochets plastiques.

Soyez délicat lors de cette opération et faites attention à ne pas trop repousser un des crochets plastiques pour ne pas les casser ou endommager.

Soulevez ensuite la carte mère puis procédez à son retrait.

zoom_in

Etape 19

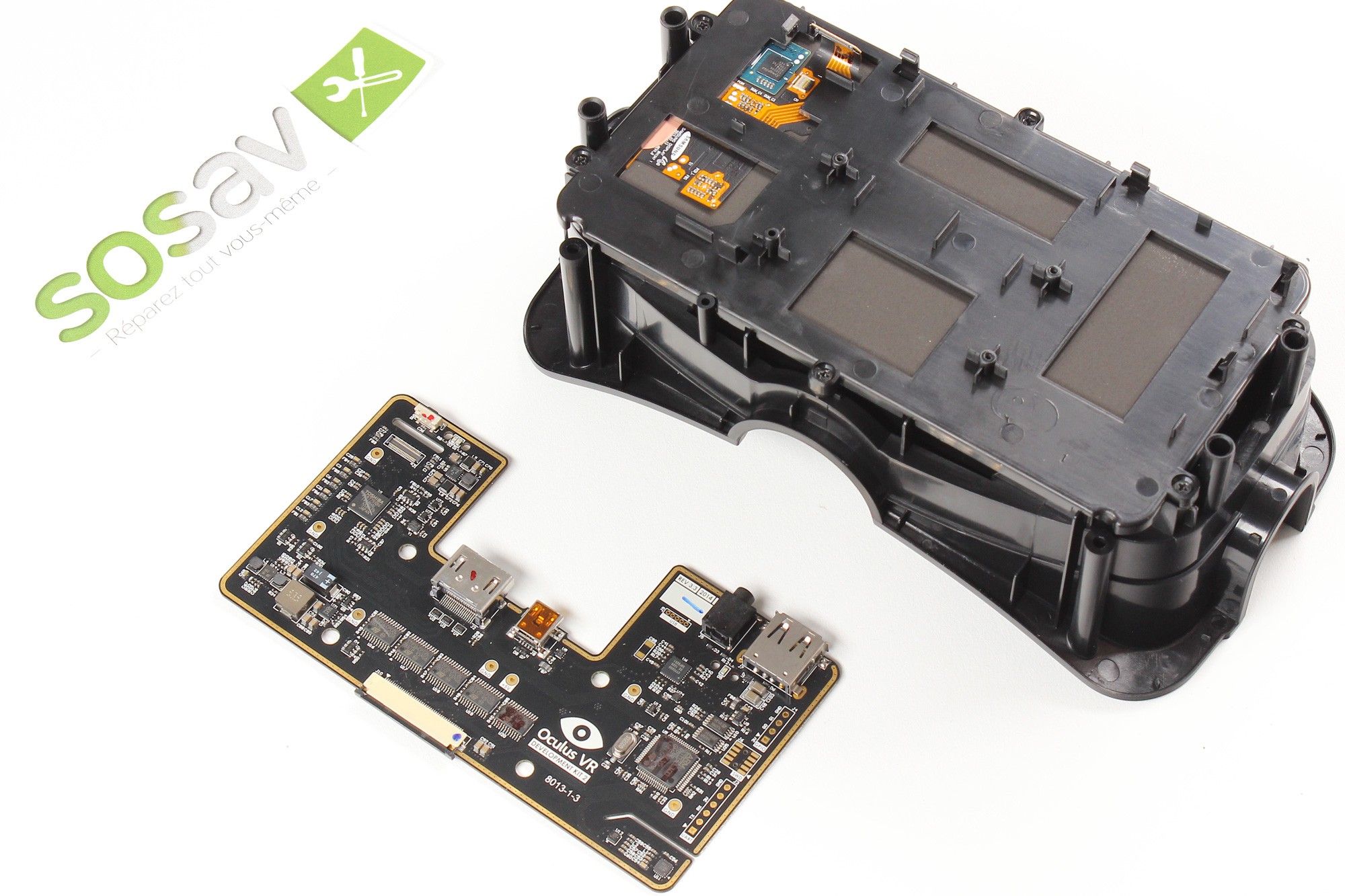

La carte mère de l'Oculus Rift DK2 est désormais démontée.

Procédez à son remplacement par une pièce neuve si cela est nécessaire.

Vous avez terminé

Pour remonter votre Oculus Rift DK2 suivez ce guide en sens inverse.
