Guide de réparation : Antenne GSM iPhone 4

Difficulté : difficultée de la réparation Antenne GSM 4 Sosav.fr Réparation iPhone 4 Réparation iPhone 4 Temps nécessaire : 45 mins

Auteur :

90 personnes ont déjà réussi cette réparation ! Pourquoi pas vous ?

Grâce à ce guide de réparation iPhone vous pourrez changer votre antenne WiFi sans trop de difficulté

Guides pour réparation Antenne GSM iPhone 4

Kits de réparation recommandés

Pièces détachées requises

Etape 1

Etape 1 - image 1 - Réparation Antenne GSMEtape 1 - image 2 - Réparation Antenne GSM
  • Avant de commencer le changement de votre antenne GSM, nous vous conseillons d'éteindre votre iPhone 4.

Etape 2

  • Dévissez les deux vis entourées en rouge, situées autour du connecteur dock de votre iPhone 4.
  • En fonction des versions d'iPhone 4, ces vis sont soit au format pentalobe (format propriétaire Apple), soit au format cruciforme.

Etape 3

Etape 1 - image 1 - Réparation Antenne GSMEtape 1 - image 2 - Réparation Antenne GSM
  • Poussez la vitre arrière vers le haut.
  • La vitre arrière doit bouger d'environ 2mm.

Etape 4

  • Vous pouvez désormais enlever la vitre arrière de votre iPhone 4

Etape 5

  • Dévissez la vis cruciforme de 2,5mm entourée en rouge. Cette vis permet de maintenir le connecteur de la batterie à la carte-mère.

Etape 6

Etape 1 - image 1 - Réparation Antenne GSMEtape 1 - image 2 - Réparation Antenne GSM
  • A l'aide d'une spatule en nylon, faites délicatement levier sur le connecteur de la batterie pour le débrancher de la carte-mère.
  • ATTENTION : Faites levier délicatement depuis le coté batterie (comme sur la photo). Ne forcez pas trop cela pourrait endommager le connecteur de la batterie.
  • Comme indiqué sur la deuxième photo, aidez vous d'une pince pour enlever le petit contacteur en métal.

Etape 7

Etape 1 - image 1 - Réparation Antenne GSMEtape 1 - image 2 - Réparation Antenne GSMEtape 1 - image 3 - Réparation Antenne GSM
  • Utilisez la languette en plastique pour soulever délicatement la batterie.
  • Soyez prudent lorsque vous allez retirer la batterie avec cette languette. Sur certains appareils Apple utilise une quantité excessive de colle empêchant de l'enlever avec cette technique.
  • CONSEIL : Si la batterie ne se décolle pas en tirant sur la languette en plastique, n'hésitez pas à faire levier (du coté châssis et non carte-mère) pour la décoller plus facilement.
  • REMONTAGE : Lors du remontage n'oubliez pas de replacer correctement le petit contacteur en métal.

Etape 8

Etape 1 - image 1 - Réparation Antenne GSMEtape 1 - image 2 - Réparation Antenne GSM
  • Utilisez un outil d'éjection pour carte SIM fourni avec votre iPhone 4 (ou un trombonne) pour sortir le tiroir pour Carte SIM.
  • Le tiroir SIM peut être un peu dur à sortir, n'hésitez pas à forcer si besoin.
  • Enlevez maintenant le tiroir SIM de l'iPhone 4

Etape 9

Etape 1 - image 1 - Réparation Antenne GSMEtape 1 - image 2 - Réparation Antenne GSM
  • Dévissez les deux vis cruciformes retenant le connecteur de charge à la carte mère.
  • Les vis sont entourées en rouge sur la photo.
  • A l'aide d'une pince, enlevez le cache connecteur de charge.

Etape 10

  • A l'aide d'une spatule en nylon, faites levier pour déconnecter le connecteur de charge de la carte mère.

Etape 11

Etape 1 - image 1 - Réparation Antenne GSMEtape 1 - image 2 - Réparation Antenne GSM
  • Utilisez une spatule en nylon pour décoller délicatement le connecteur de charge de la carte mère.
  • Une fois décollé relevez le câble du connecteur dock sur le coté.

Etape 12

  • A l'aide d'une spatule en nylon, déconnectez le câble d'antenne de la carte-mère.

Etape 13

  • Dévissez la vis cruciforme attachant le bas de la carte-mère au châssis de l'iPhone 4.

Etape 14

  • Dévissez les 5 vis attachant le cache des connecteurs à la carte mère :
    • 1 vis cruciforme de 2,3mm, entourée en jaune sur la photo,
    • 2 vis cruciforme de 1.6mm, entourées en rouge sur la photo,
    • 1 vis cruciforme de 1,4mm, entourée en bleu sur la photo,
    • 1 vis cruciforme de 4,8mm, entourée en vert sur la photo.
  • REMONTAGE : Afin d'éviter d'endommager l'écran LCD, lors du remontage commencez par la vis de 4.8mm, puis celle de 2.3mm avant de revisser les autres.

Etape 15

Etape 1 - image 1 - Réparation Antenne GSMEtape 1 - image 2 - Réparation Antenne GSMEtape 1 - image 3 - Réparation Antenne GSM
  • A l'aide d'une spatule en nylon, soulevez légèrement le bord supérieur du cache des connecteurs (également appelé plaque antenne WiFi).
  • Retirez maintenant le cache des connecteurs (également appelé plaque antenne WiFi) de votre iPhone 4.
  • REMONTAGE : Avant le remontage il est préférable de nettoyer cette plaque avec du dégraissant. Cela permettra d'obtenir une meilleure qualité de réception des ondes WiFi.

Etape 16

Etape 1 - image 1 - Réparation Antenne GSMEtape 1 - image 2 - Réparation Antenne GSMEtape 1 - image 3 - Réparation Antenne GSMEtape 1 - image 4 - Réparation Antenne GSM

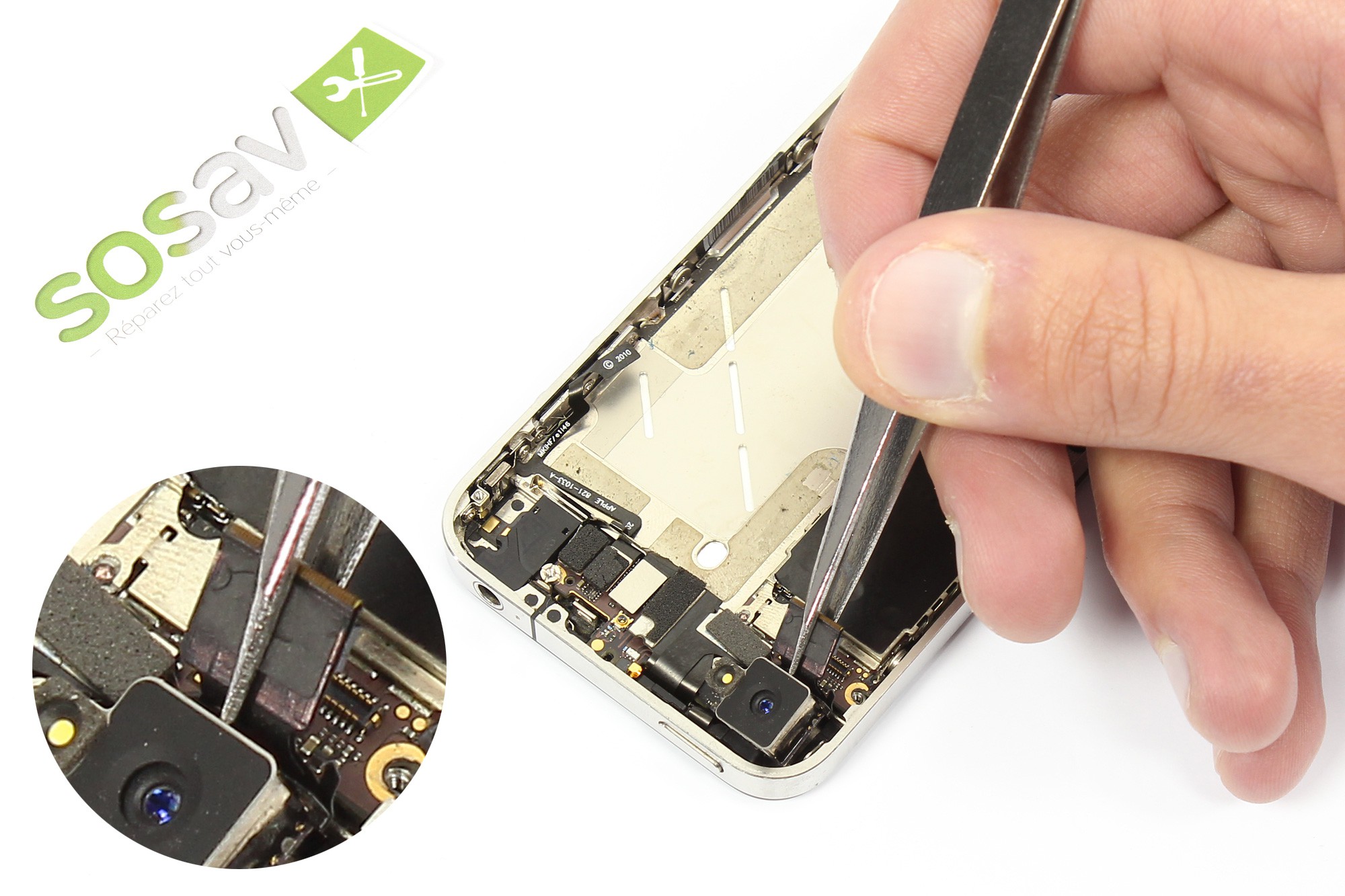

  • A l'aide d'une spatule en nylon, faites levier sur le connecteur de la caméra pour la débrancher.

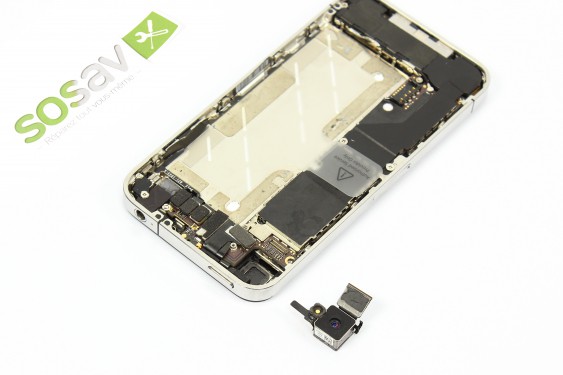

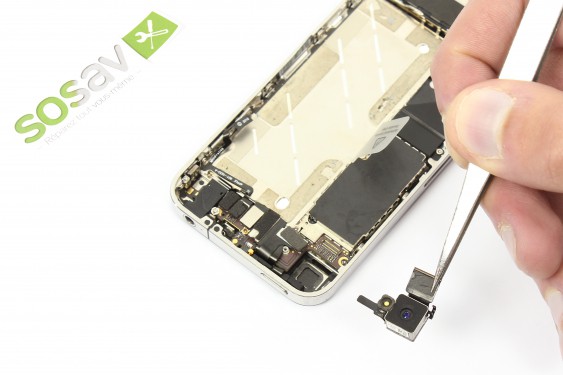

  • Vous pouvez maintenant totalement enlever la caméra de votre iPhone 4.

Etape 17

Etape 1 - image 1 - Réparation Antenne GSMEtape 1 - image 2 - Réparation Antenne GSM
  • A l'aide d'une pince décollez le petit autocollant blanc (autocollant de garantie et capteur d'immersion).
  • Dévissez la vis cruciforme de 2,4mm située en dessous du sticker. Cette vis est entourée en rouge sur la photo.

Etape 18

Etape 1 - image 1 - Réparation Antenne GSMEtape 1 - image 2 - Réparation Antenne GSM
  • A l'aide d'une spatule en nylon, faites levier pour débrancher les connecteurs se trouvant sur le haut de la carte mère :
    • Encadré en violet, le cable gérant la vitre tactile,
    • Encadré en rouge, le cable pour de l'écran LCD,
    • Encadré en vert, le cable gérant la prise jack, les boutons volume et le bouton vibreur,
    • Encadré en bleu, le cable gérant le micro haut et bouton power.
    • Encadré en jaune, le cable gérant la caméra avant.

Etape 19

  • A l'aide d'une tournevis plat, dévissez la vis de type "rivet" se situant près de la prise jack.

Etape 20

Etape 1 - image 1 - Réparation Antenne GSMEtape 1 - image 2 - Réparation Antenne GSMEtape 1 - image 3 - Réparation Antenne GSMEtape 1 - image 4 - Réparation Antenne GSM
  • Vous pouvez désormais délicatement ôter la carte-mère de votre iPhone 4.
  • ATTENTION : Effectuez cette opération délicatement en faisant attention de ne sectionner aucun cable.

Etape 21

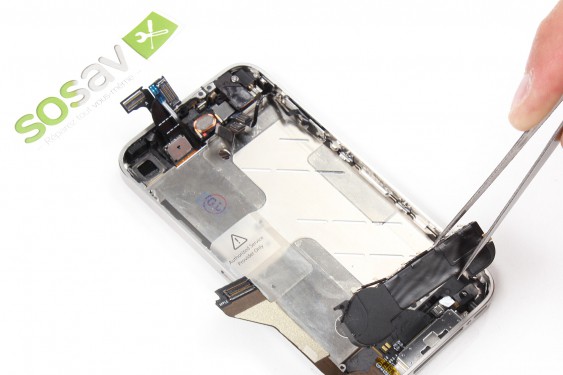

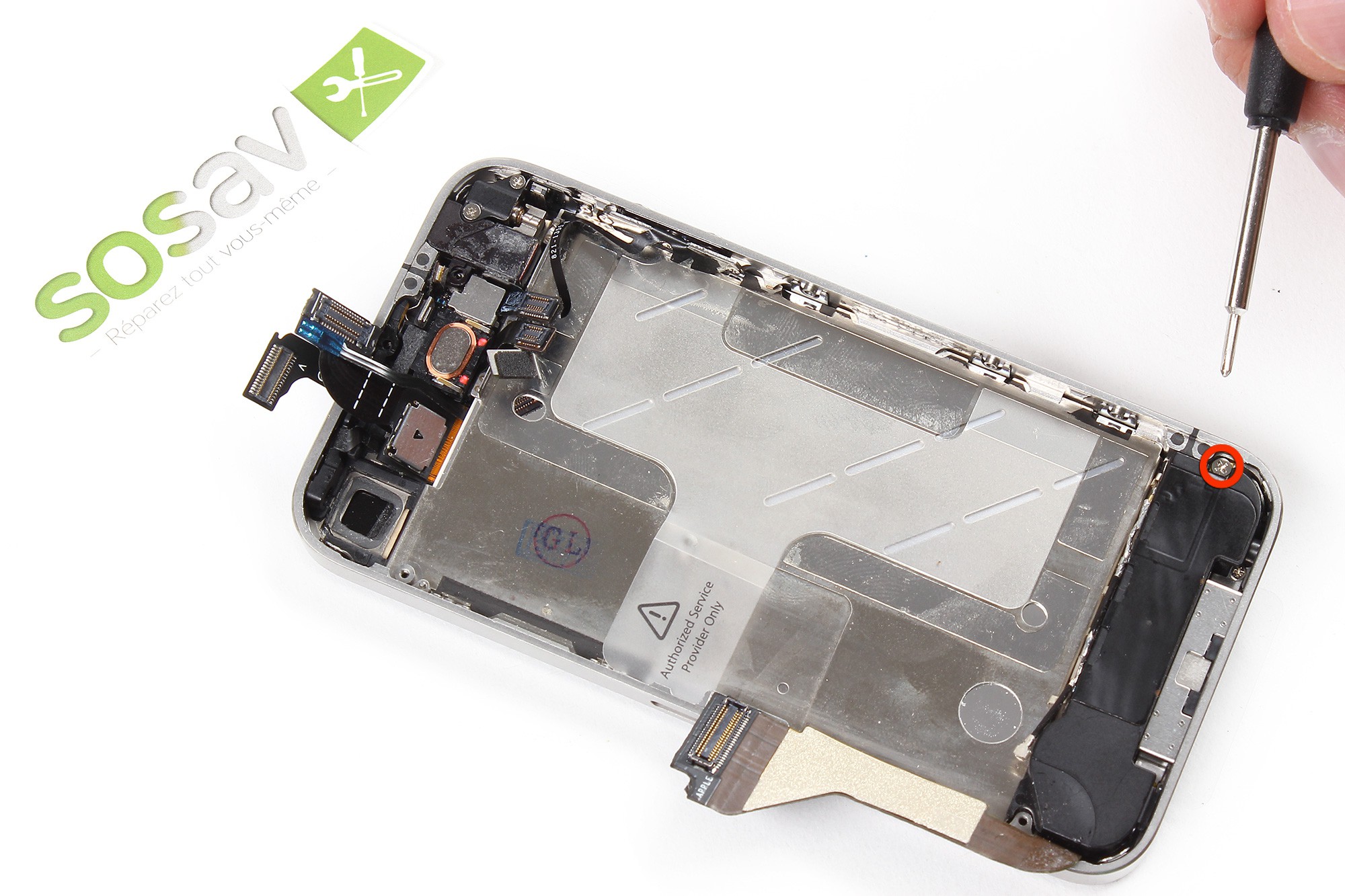

  • Dévissez la vis cruciforme de 2,8mm retenant le bloc haut-parleur au chassis de l'iPhone 4.

Etape 22

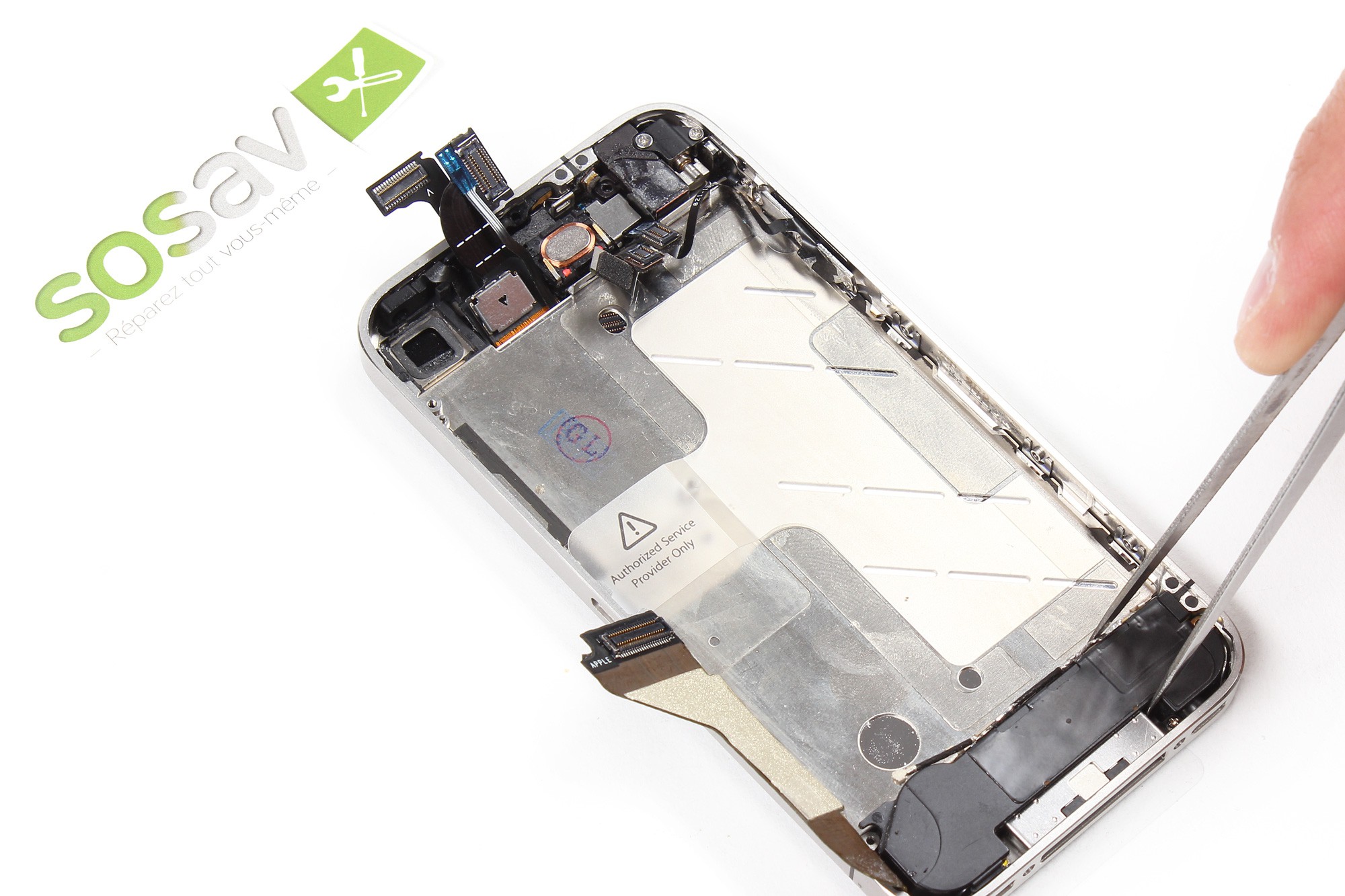

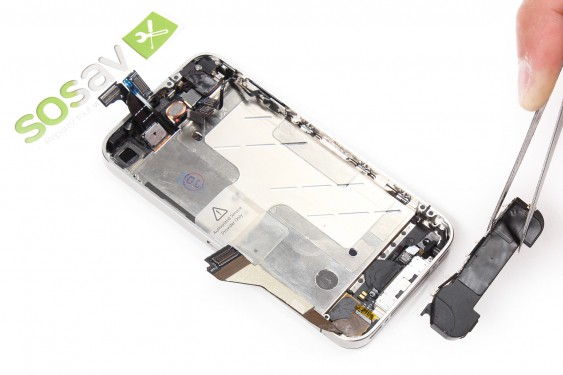

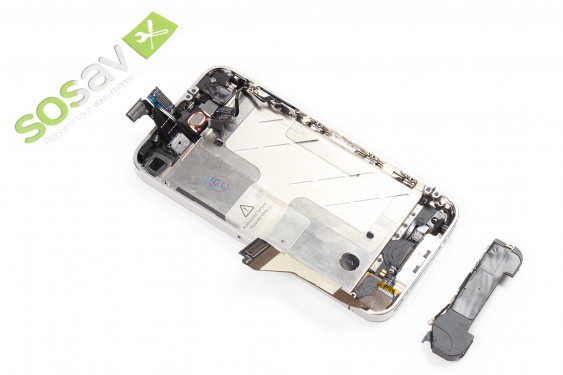

  • Vous pouvez désormais retirer le bloc haut-parleur de votre iPhone 4.

Etape 23

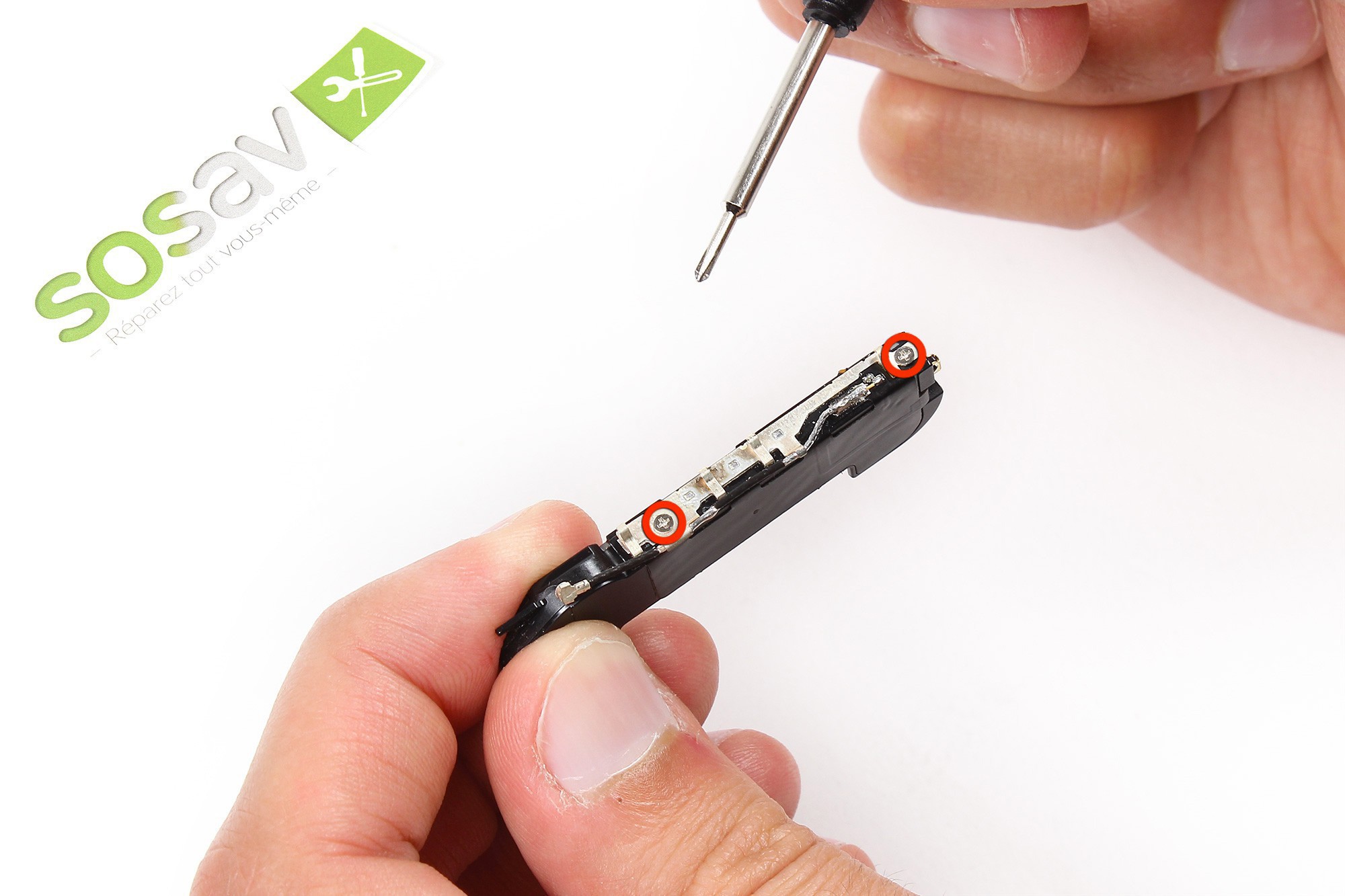

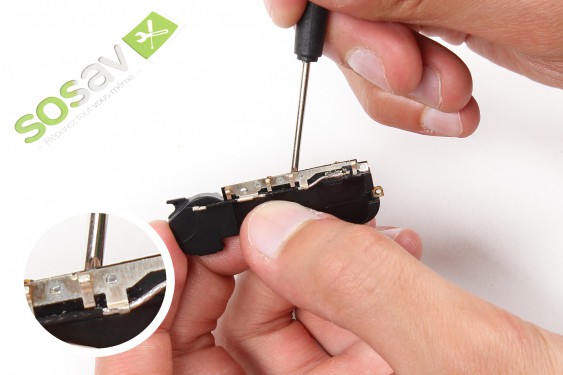

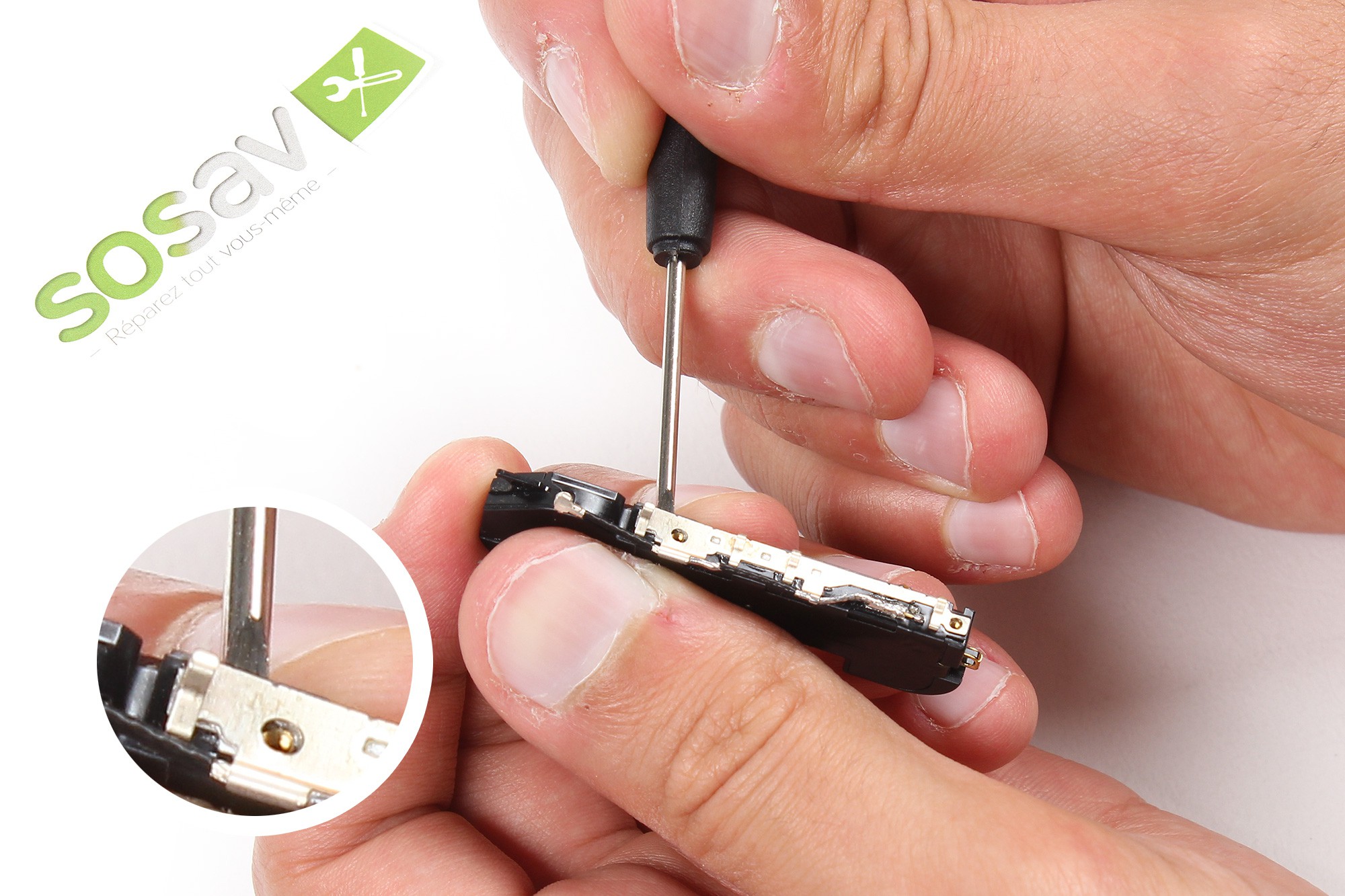

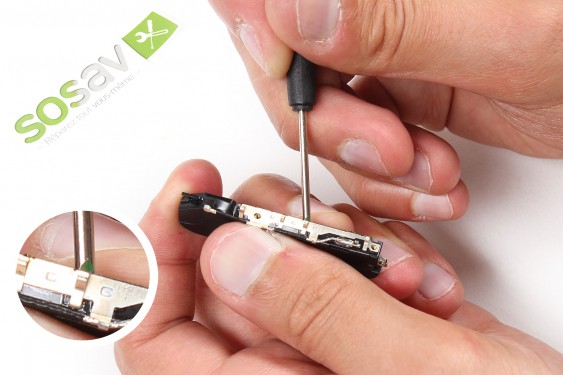

  • Dévissez les deux vis cruciforme retenant l'antenne GSM au bloc haut-parleur.

Etape 24

Etape 1 - image 1 - Réparation Antenne GSMEtape 1 - image 2 - Réparation Antenne GSMEtape 1 - image 3 - Réparation Antenne GSMEtape 1 - image 4 - Réparation Antenne GSM

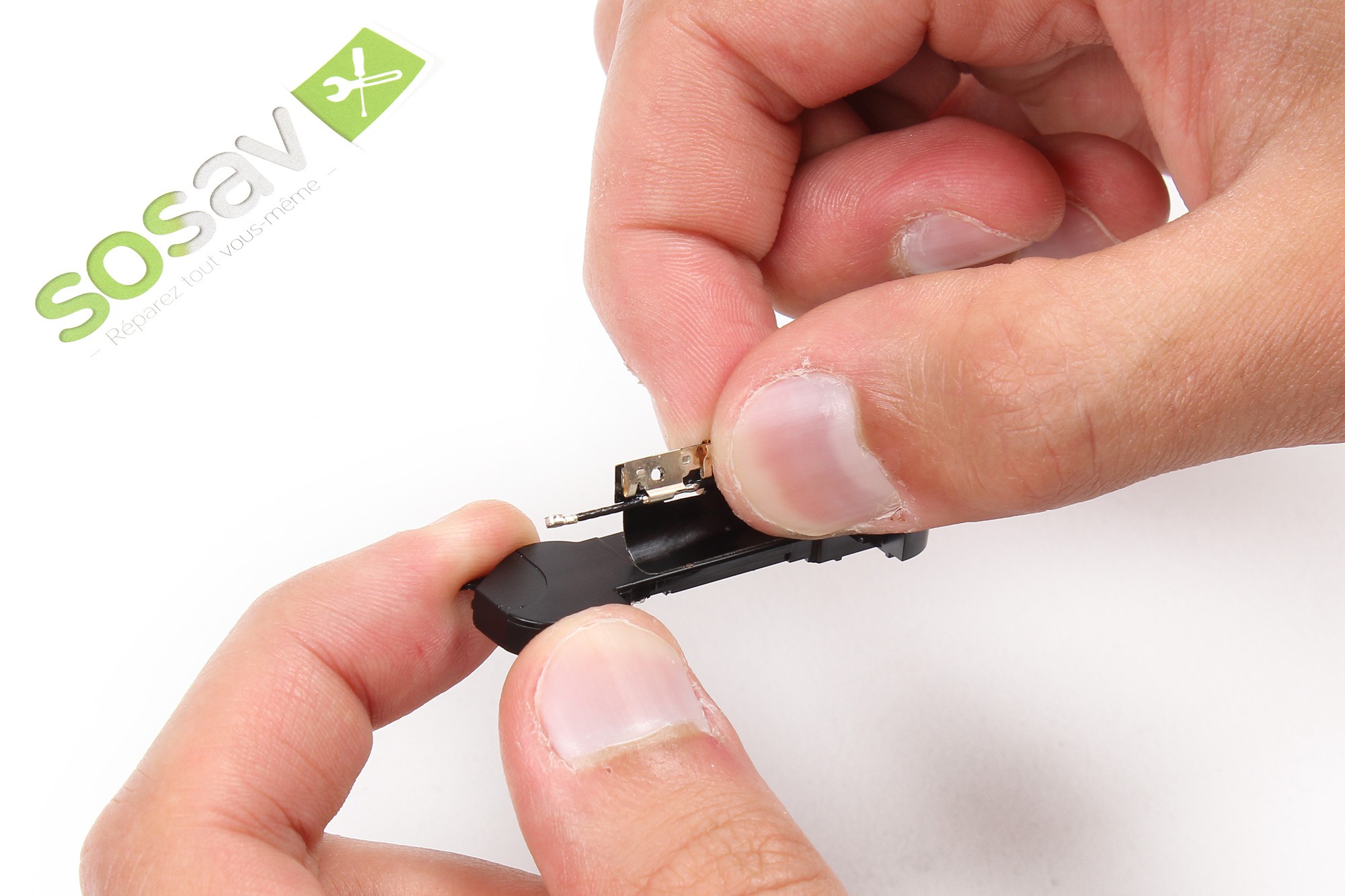

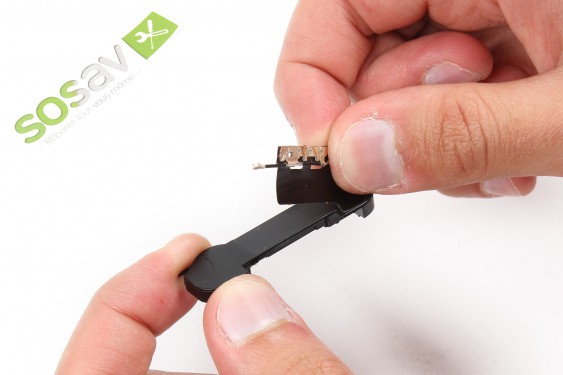

  • A l'aide d'une spatule en métal, décollez délicatement l'antenne GSM du bloc haut-parleur.
  • Pour plus de facilité, nous vous conseillons de commencer par la partie métallique.

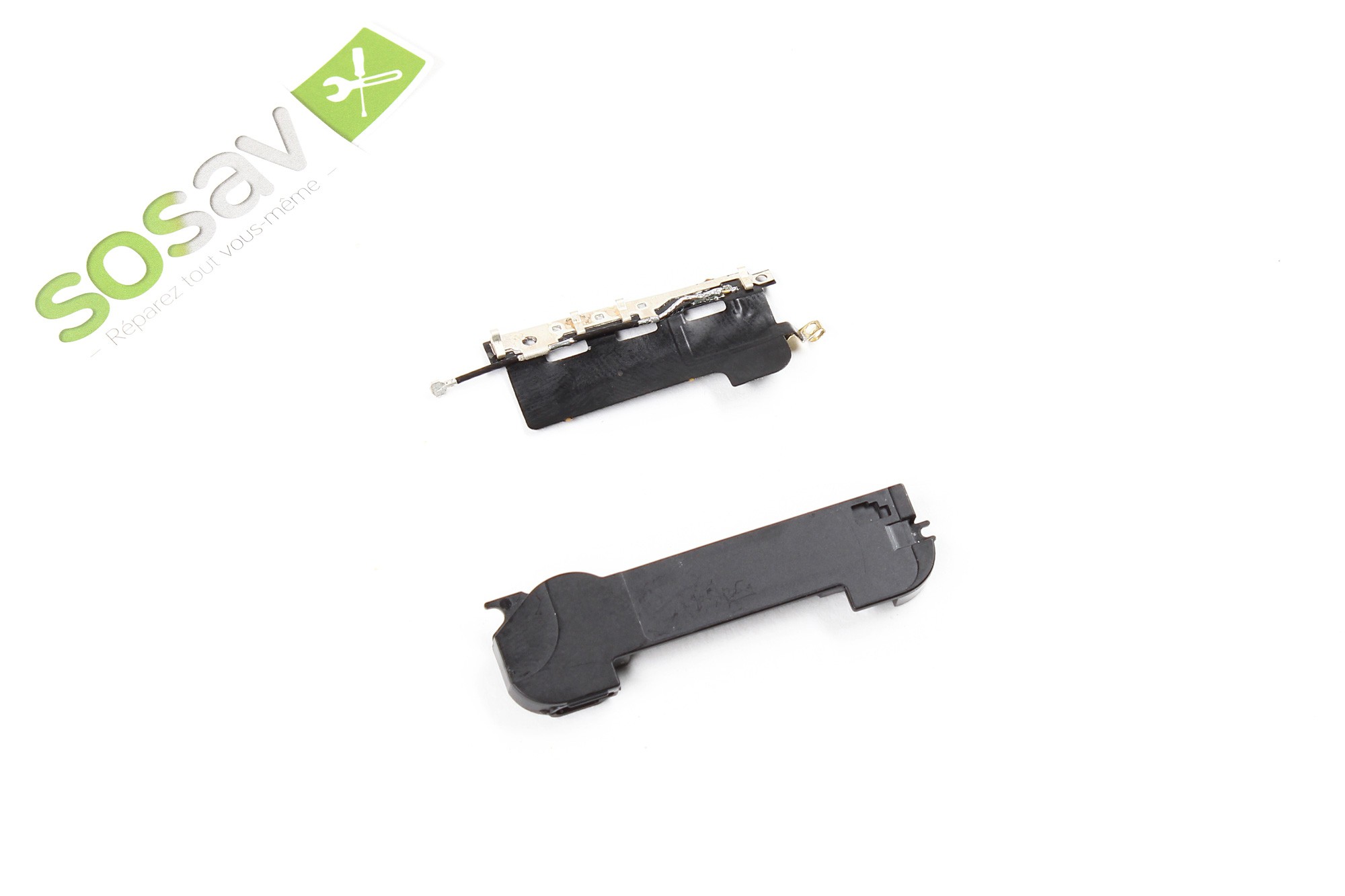

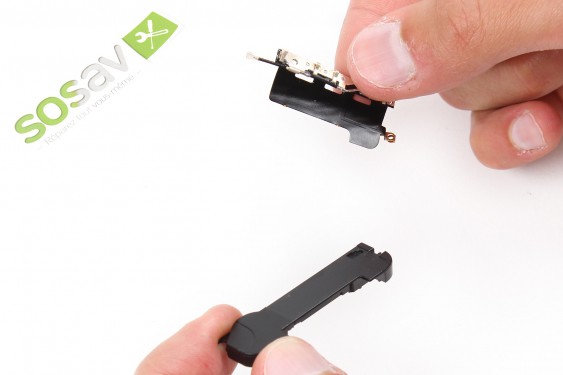

  • Une fois décollée vous pouvez séparer complètement l'antenne GSM de votre bloc pour haut-parleur.
  • REMONTAGE : Lors du remontage faites attention à bien placer l'ergo métallique de l'antenne GSM avant de la coller.

Antenne GSM : Informations pour le remontage

Pour remonter votre Antenne GSM rien de plus simple !
Suivez désormais ce guide pour iPhone 4 en sens inverse.
