Guide de réparation : Nappe raccordement boutons / caméra iPad Pro

Niveau : Difficile Temps : 40 min Auteur : Louis O.
5 personnes ont déjà réussi cette réparation ! Pourquoi pas vous ?

Les boutons latéraux de votre iPad Pro ne répondent plus et la caméra arrière refuse de se lancer ' Il est probable que la nappe de raccordement boutons / caméra soit défaillante. Elle sert à prolonger les nappes respectives des boutons latéraux et de la caméra jusqu'à la carte mère, l'iPad Pro étant trop large pour une seule nappe.

En cas de problème, vous pouvez donc le résoudre vous-même en remplaçant cette nappe grâce à ce tuto de réparation vous détaillant toutes les étapes à suivre pour démonter facilement votre tablette grâce à des photos et des commentaires.


Symptômes :

  • Boutons latéraux qui ne répondent plus
  • Caméra arrière qui ne s'ouvre plus
Quelques conseils avant de commencer
Réparation - Guide de réparation : Nappe raccordement boutons / caméra iPad Pro
Format du guide : Pdf Intégrer

Etape 1

Avant de commencer le démontage de la nappe raccordement des boutons et de la caméra de votre iPad Pro, il est nécessaire, pour des raisons évidentes de sécurité, de l'éteindre.

Pour cela, appuyez durant quelques secondes sur le bouton power du téléphone puis appuyez sur le bouton "Eteindre" de votre écran.

Etape 2

A l'aide d'un sèche-cheveux, chauffez le pourtour de l'écran de l'iPad Pro durant 2 à 3 minutes.

Attention à ne chauffer que le contour, au risque d'endommager le LCD au centre.

Achat responsable

Etape 3

Insérez le médiator du côté droit, entre le châssis et l'écran. Puis faites-le glisser vers le bas.

Ne forcez pas, si cela ne se décolle pas, n'hesitez pas à re-chauffer l'écran.

Etape 4

Placez des médiators entre l'écran et le châssis.

Cela permet de garder l'écran soulevé le temps de décoller le reste de l'écran.

Continuez l'opération sur le haut de l'écran.

Etape 5

Chauffez la partie gauche de l'écran et continuez à décoller l'écran.

Placez les médiators entre l'écran et le châssis pour maintenir l'écran entrouvert.

Etape 6

Reprenez le sèche-cheveux pour décoller la partie basse de l'iPad.

Utilisez la spatule en nylon pour décoller délicatement l'écran.

Il y a 2 antennes collées comme indiqué sur les rectangles rouges de la seconde image.

La nappe du bouton home est très proche du bord, faites attention à ne pas l'abîmer en passant la spatule.

Boutique pièces détachées

Etape 7

Reprenez l'iPad par le haut pour commencer à soulever l'écran.

Etape 8

Placez vos mains sur les côtés de l'écran puis soulevez l'écran du bas vers le haut.

Attention, ne retirez pas encore complètement l'écran, il est toujours retenu par deux nappes.

Etape 9

Prenez le tournevis cruciforme pour dévisser les 3 vis indiquées en rouge.

Puis à l'aide de la pince en métal, retirez la plaque de maintien des nappes des connecteurs d'écran.

Etape 10

Reprenez la spatule en nylon pour retirer le premier connecteur.

Boutique pièces détachées

Etape 11

Recommencez l'opération sur le 2ème connecteur situé juste à côté.

Etape 12

A l'aide du tournevis cruciforme, retirez la vis de maintien de la caméra arrière.

Etape 13

Puis retirez la plaque de protection avec la pince en métal.

Etape 14

Réutilisez la spatule en nylon pour décoller l'adhésif noir sur le coté de l'iPad comme indiqué sur la photo.

Telephones reconditionnés

Etape 15

Avec le tournevis cruciforme, dévissez les 5 vis entourées en rouge.

Ces vis servent à maintenir les nappes des boutons power et volume.

Etape 16

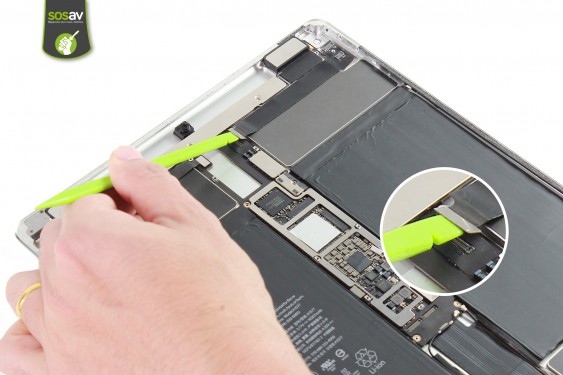

Reprenez la spatule en nylon, pour déloger la nappe du châssis.

Etape 17

Avec la pointe de la spatule en nylon, decollez le bout le nappe.

Cette partie est très fine, ne tirez pas trop fort au risque de déchirer la nappe.

Etape 18

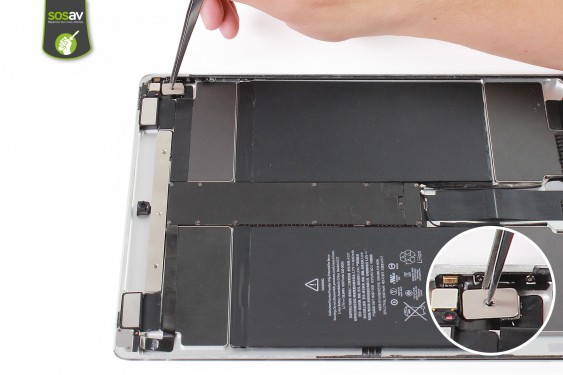

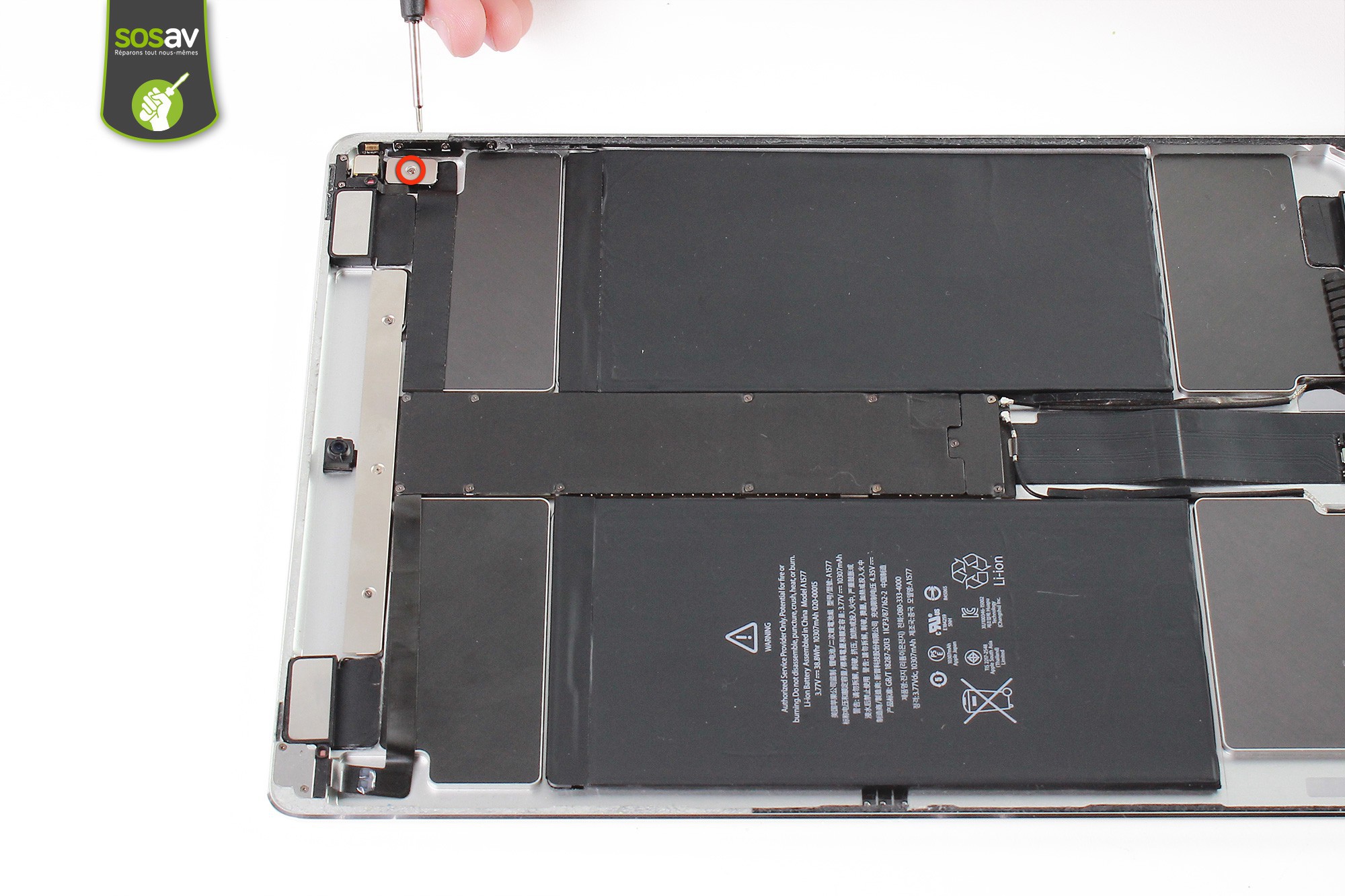

Reprenez le tournevis cruciforme pour dévisser la vis située sous la nappe.

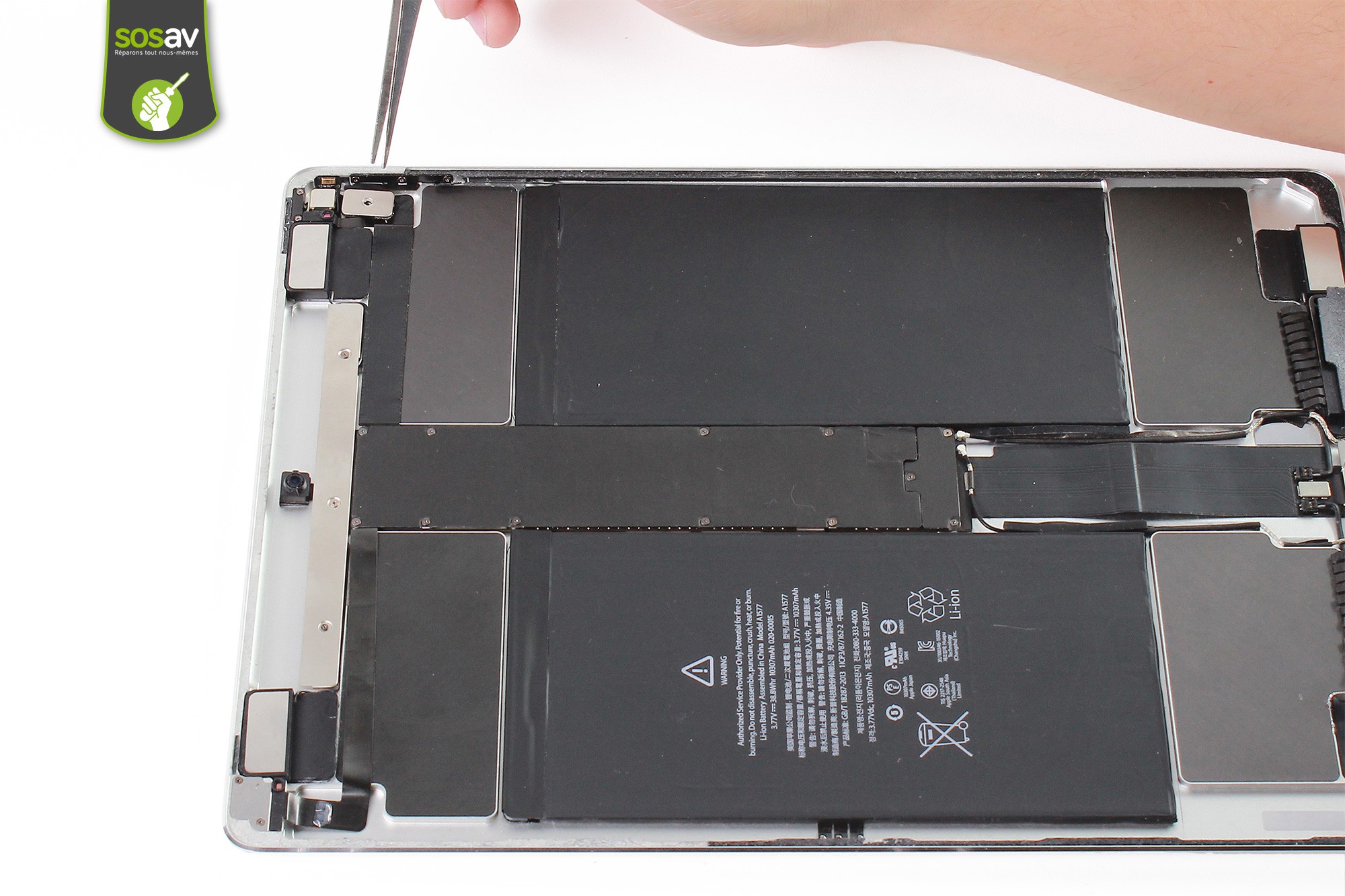

Puis retirez l'ensemble de la nappe grâce à la pince en métal.

Achat responsable

Etape 19

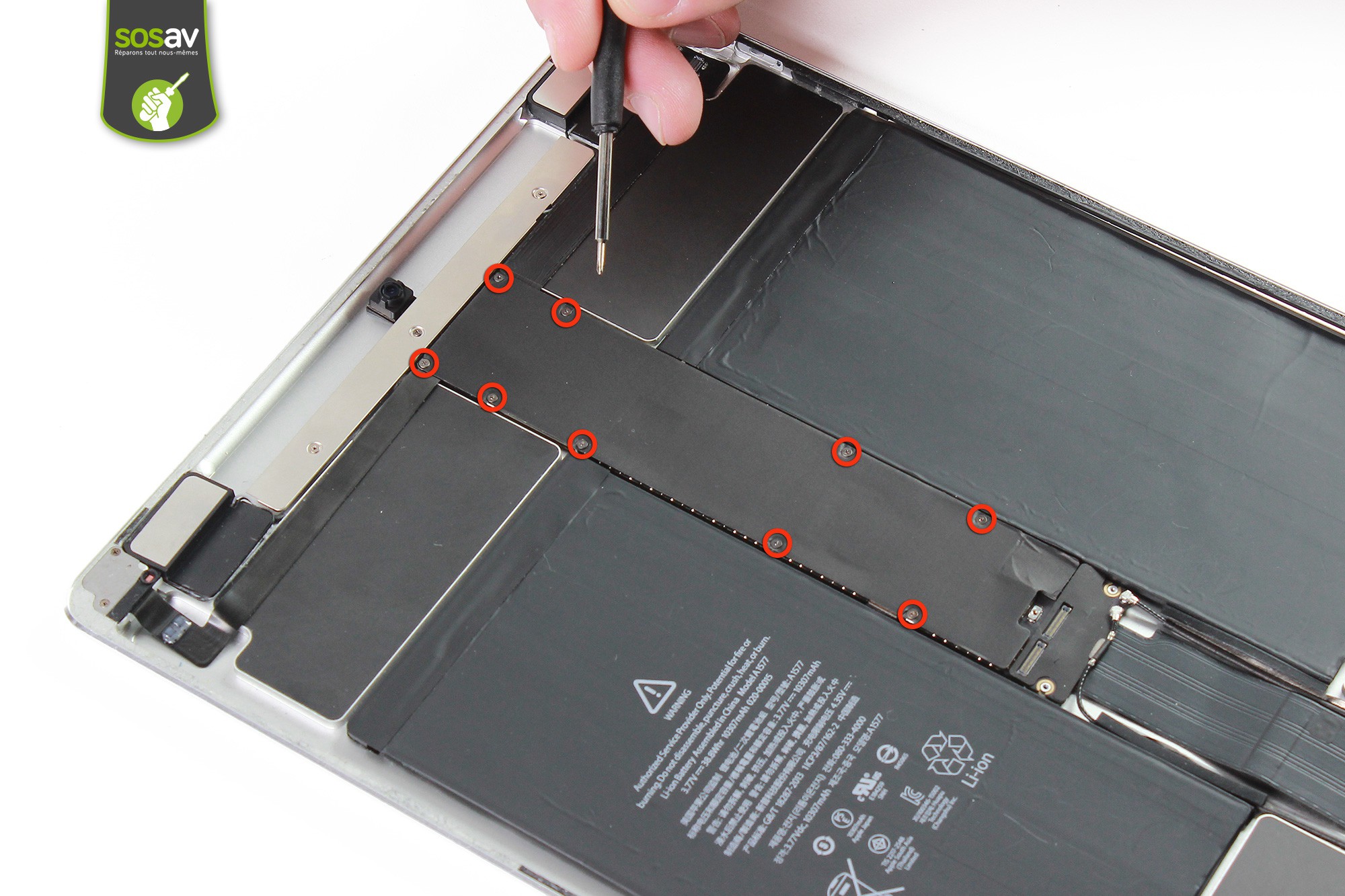

A l'aide du tournevis cruciforme, dévissez les 9 vis entourées en rouge.

L'ensemble de ces vis servent à maintenir la plaque qui couvre la carte mère.

Etape 20

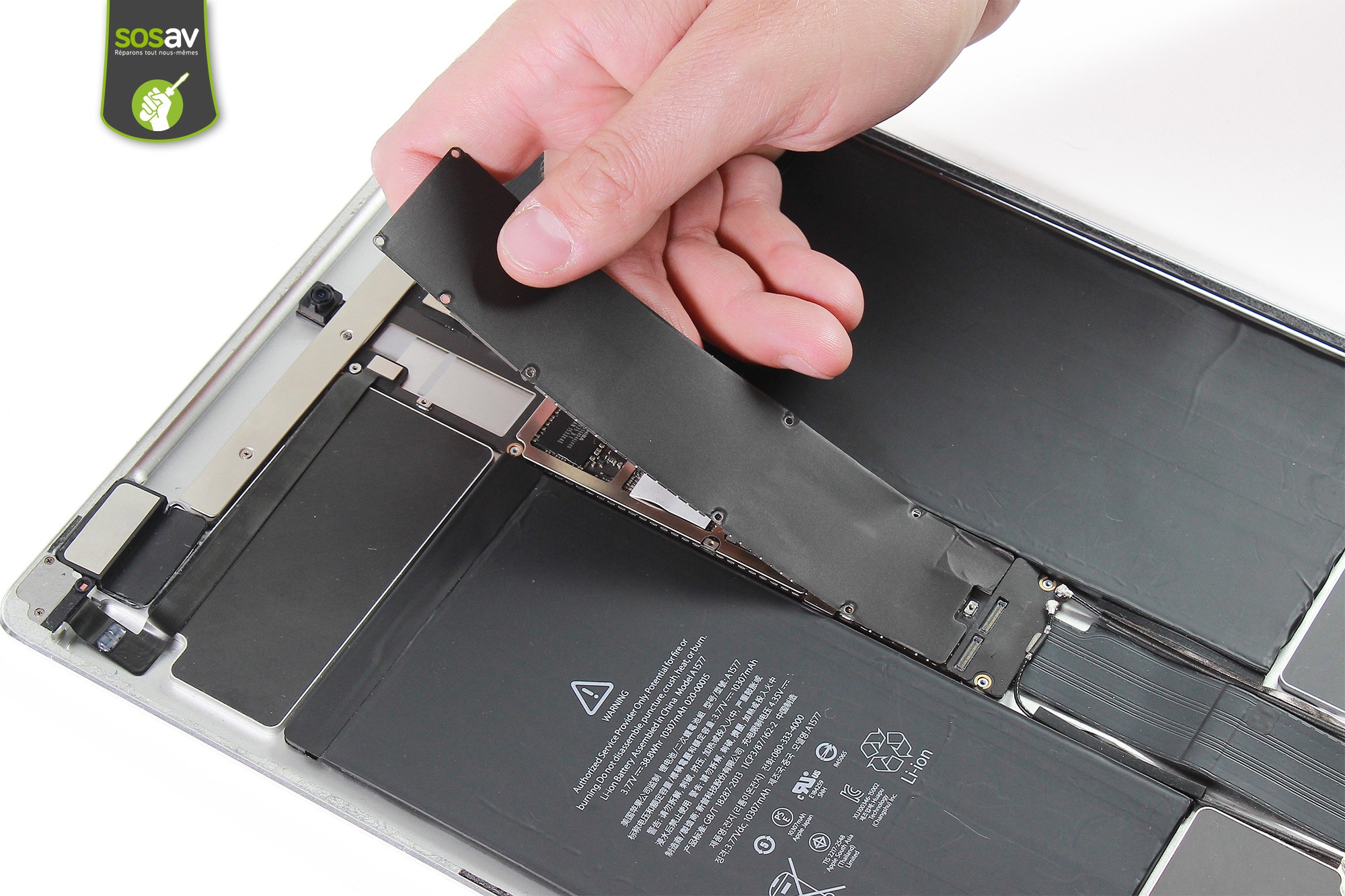

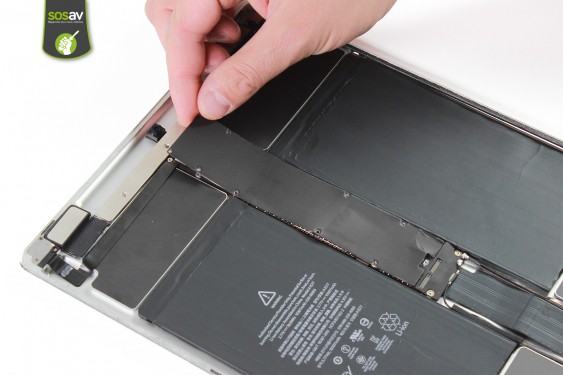

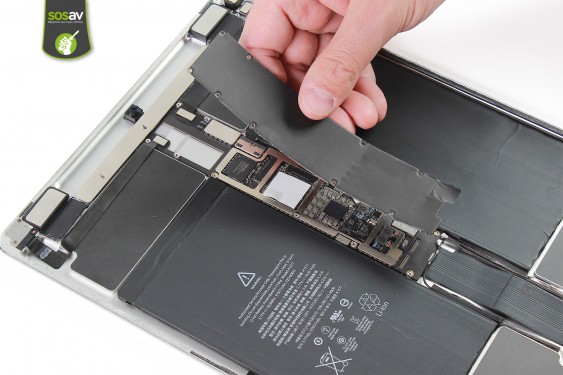

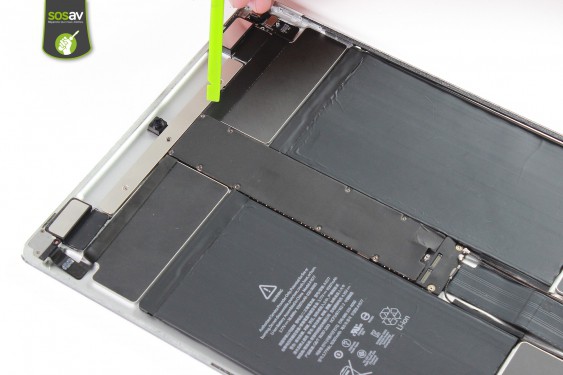

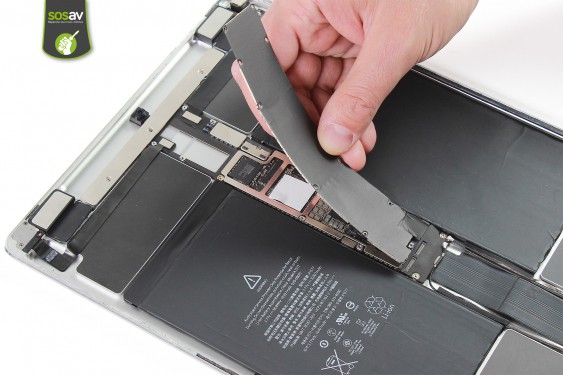

Prenez la plaque, pour la retirer délicatement.

Etape 21

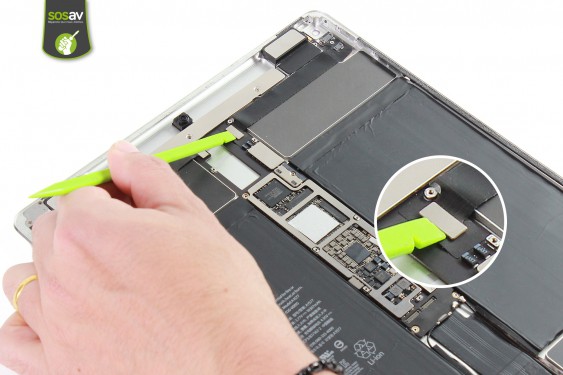

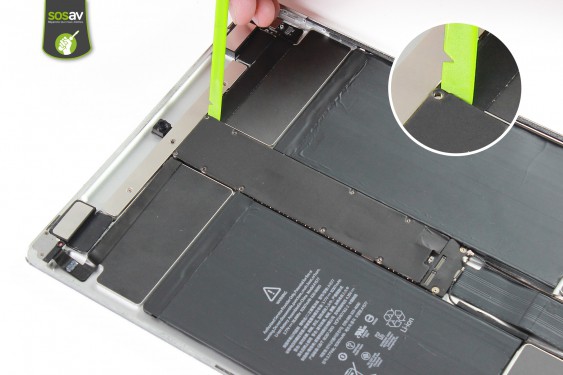

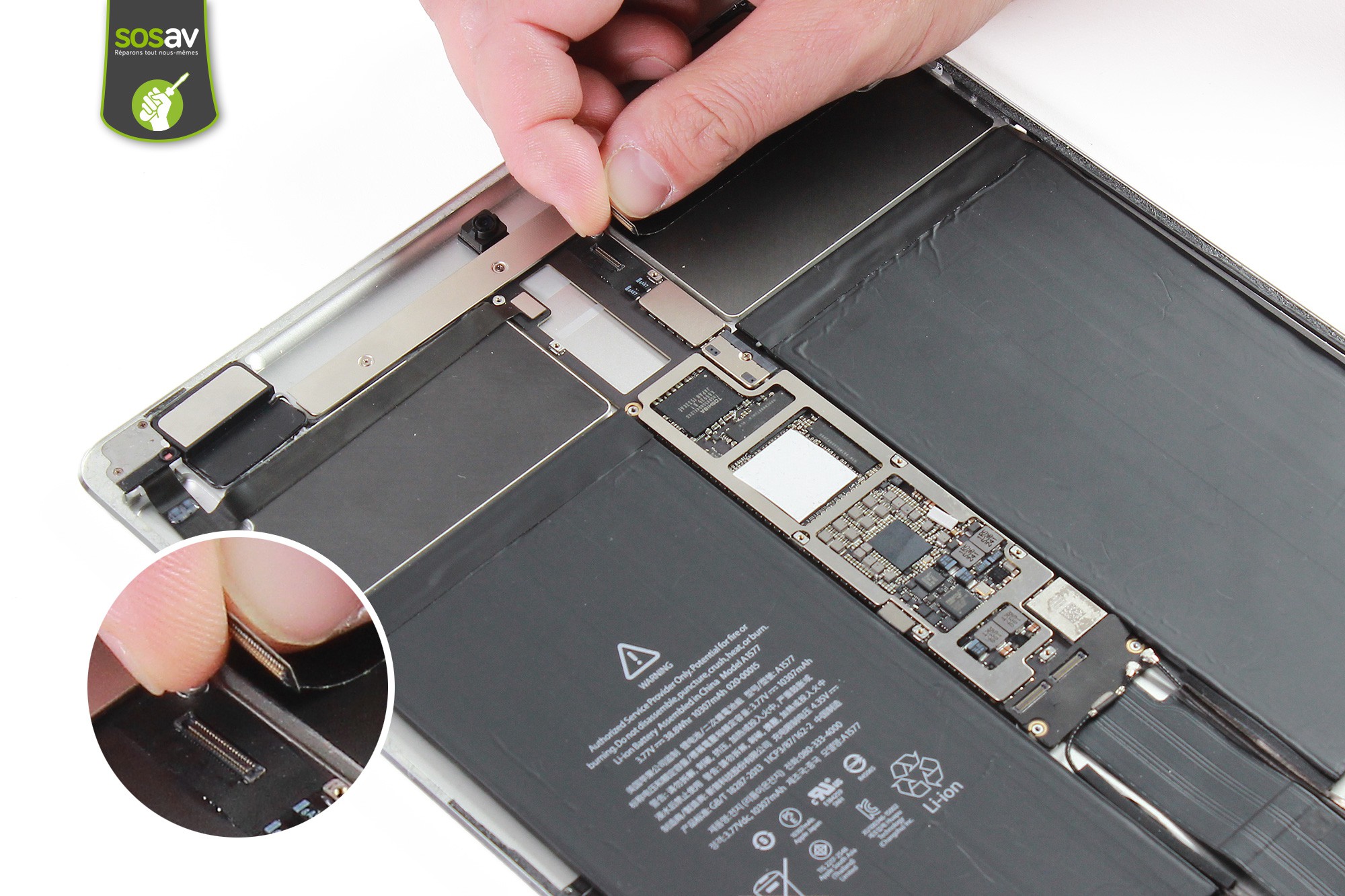

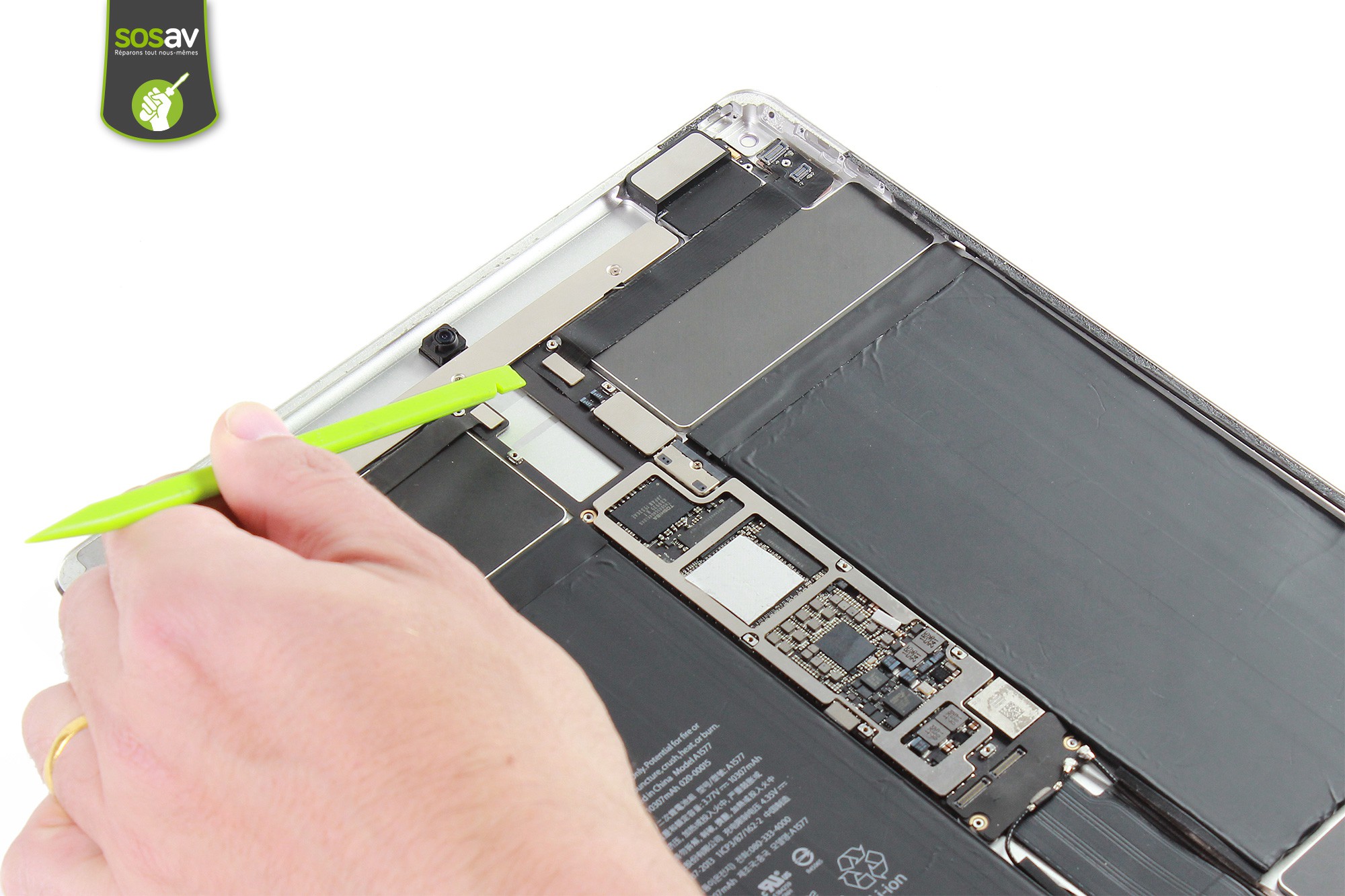

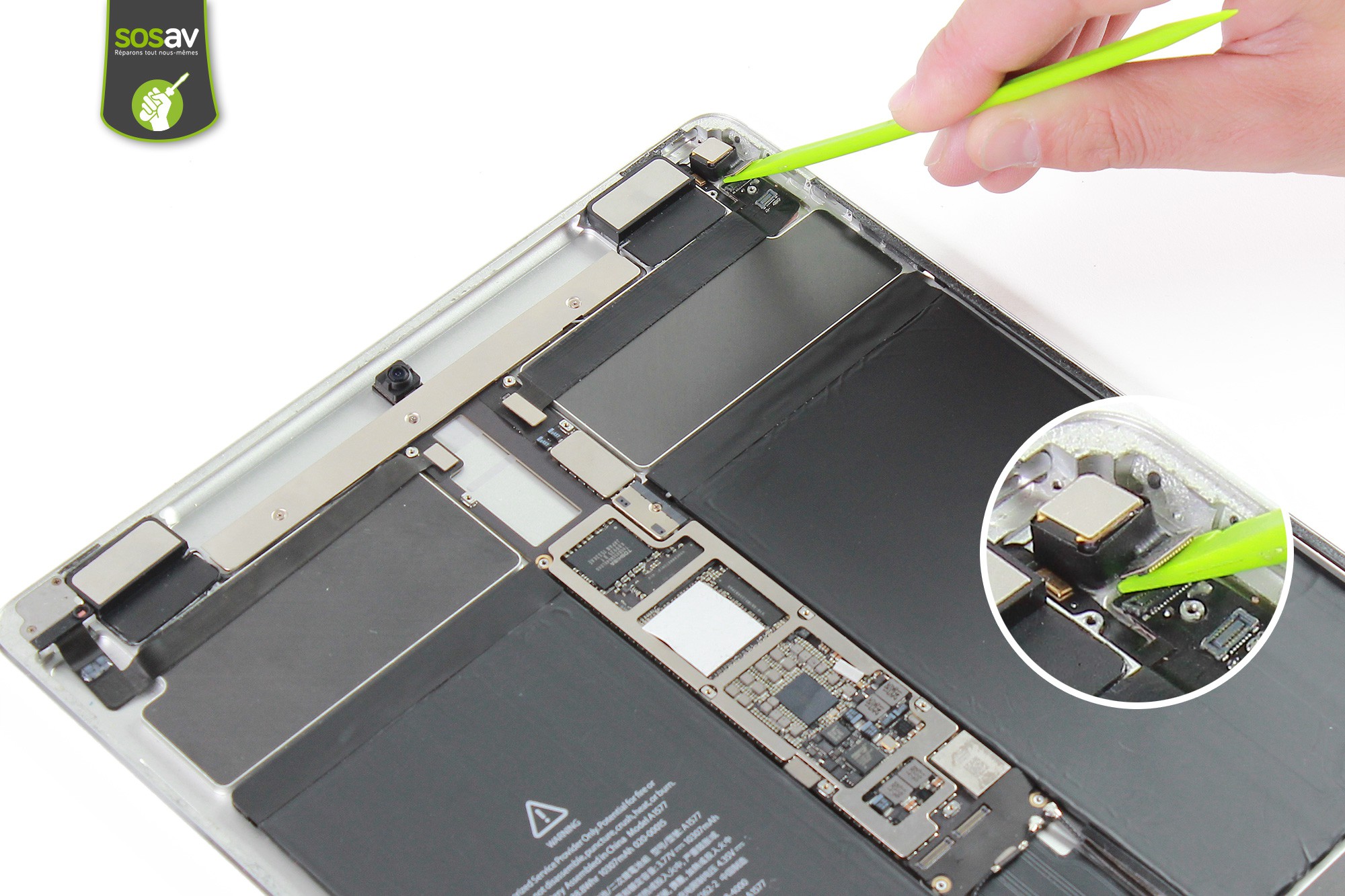

Soulevez le connecteur de la caméra grâce à la spatule en nylon.

Etape 22

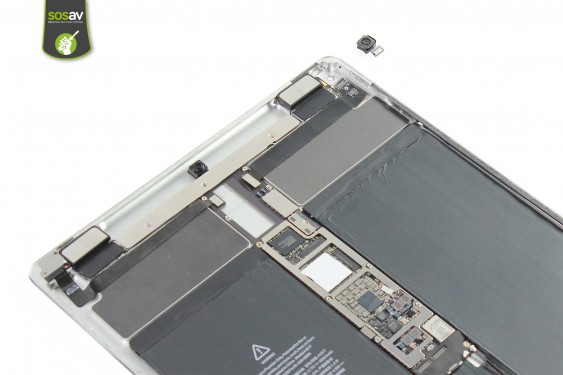

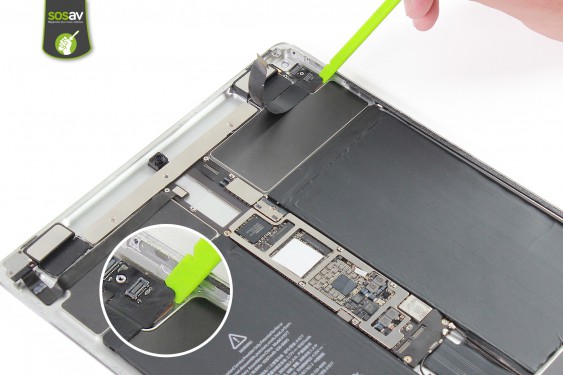

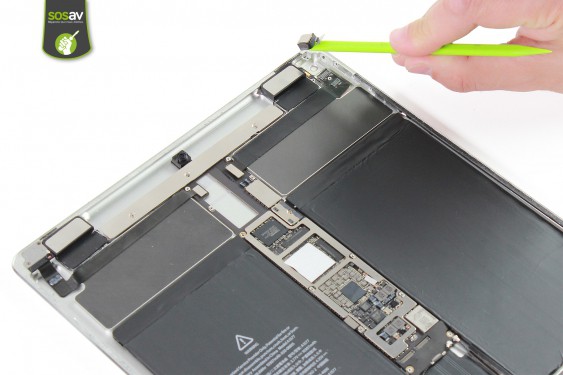

Puis décollez légèrement la caméra du châssis

A présent, retirez la caméra arrière.

La nappe de connexion de la caméra arrière fait le tour de la pièce. Faites attention lors du retrait de la pièce de ne pas sectionner la nappe.

Achat responsable

Etape 23

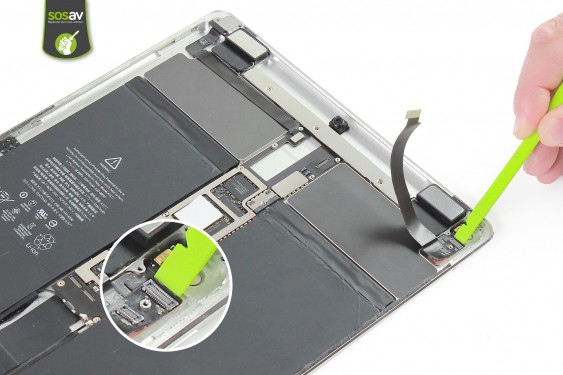

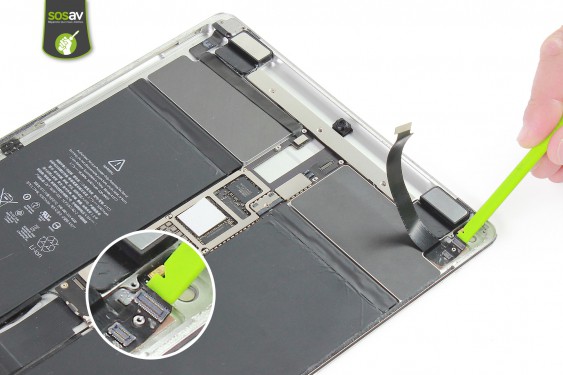

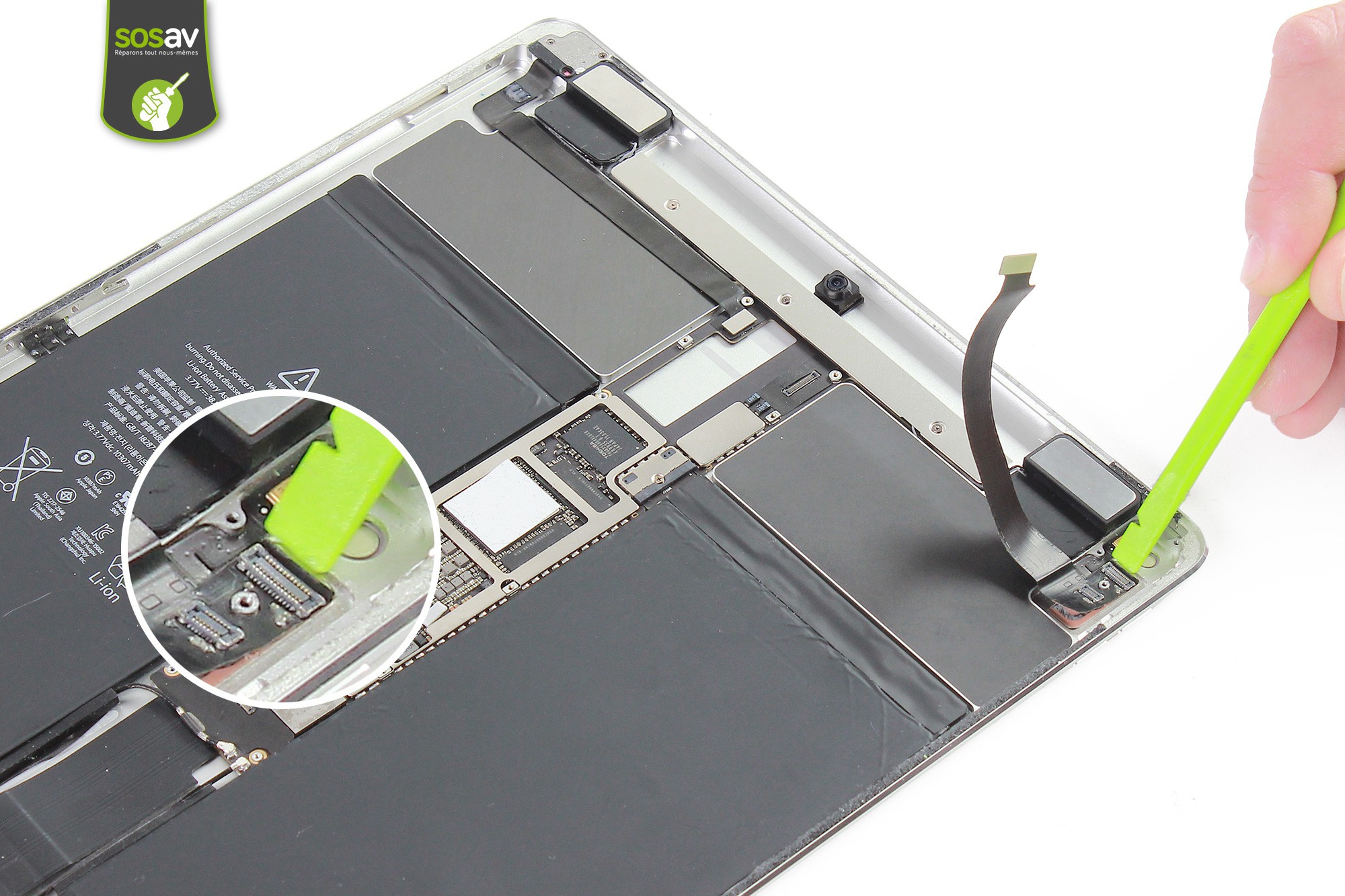

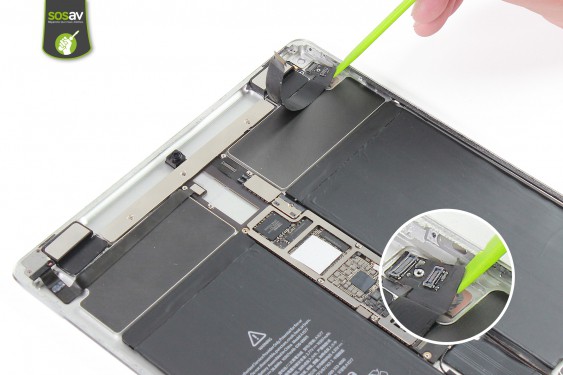

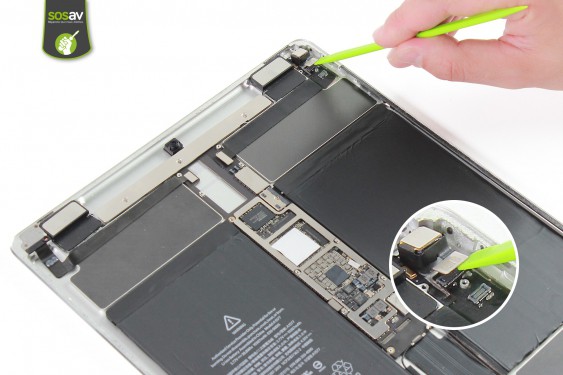

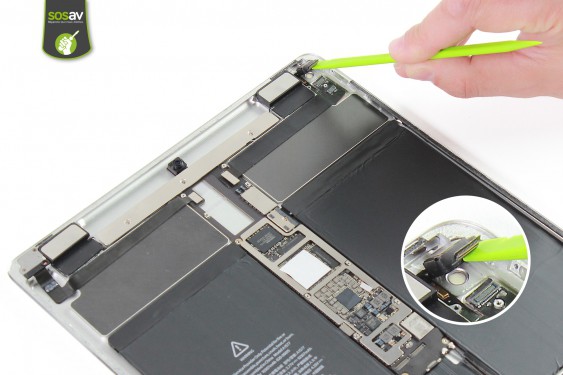

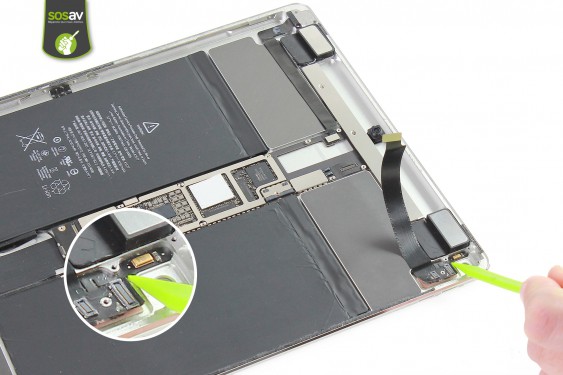

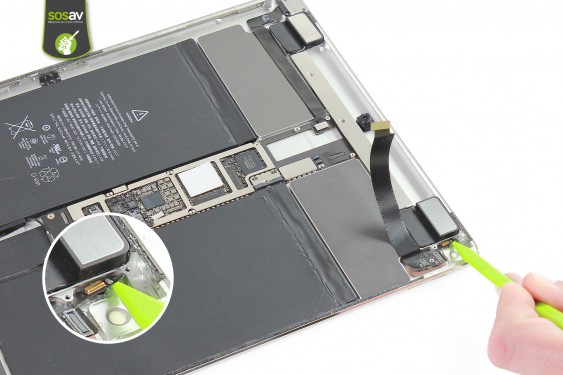

Toujours avec la spatule en nylon, déconnectez la nappe de raccordement boutons / caméra.

Etape 24

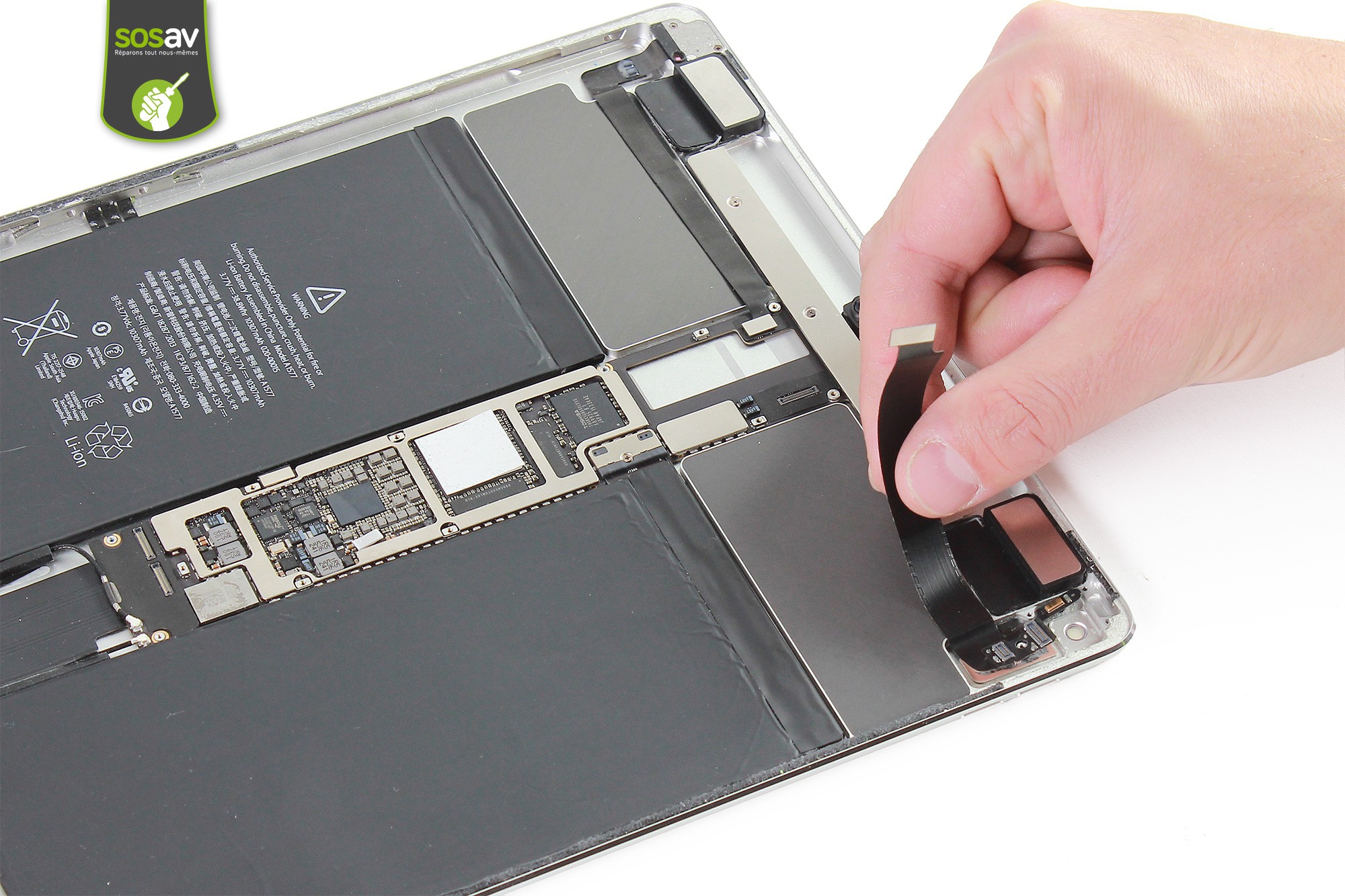

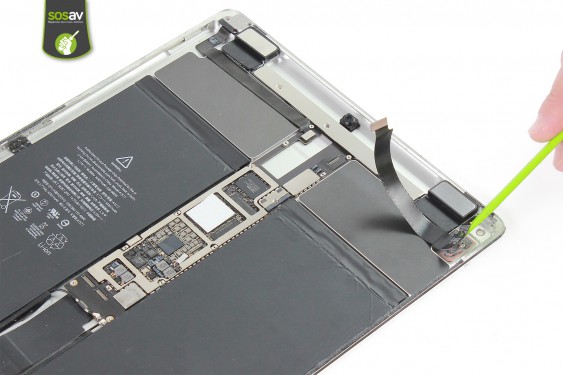

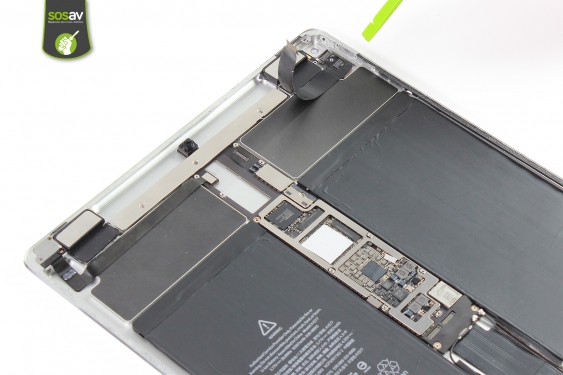

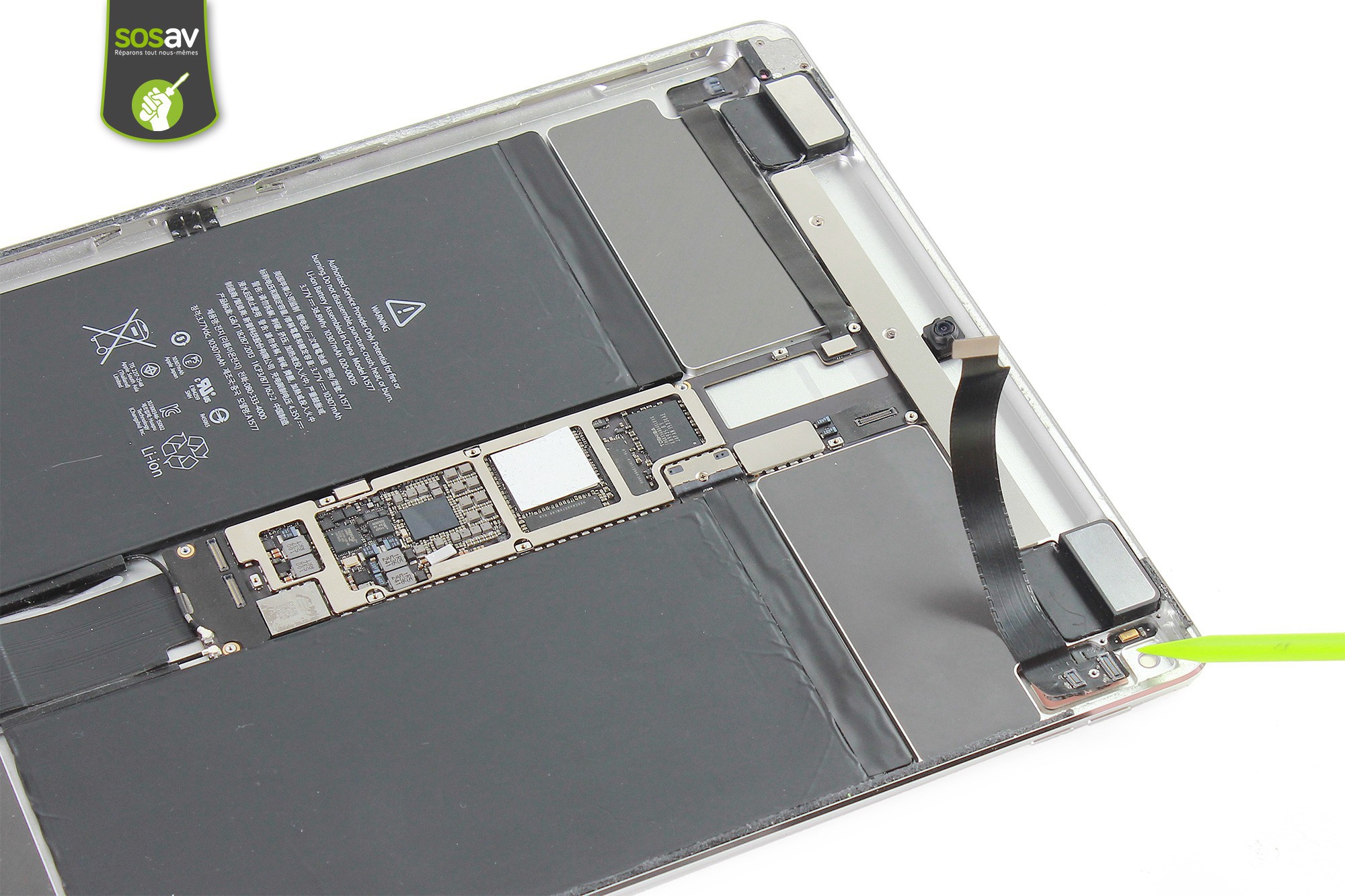

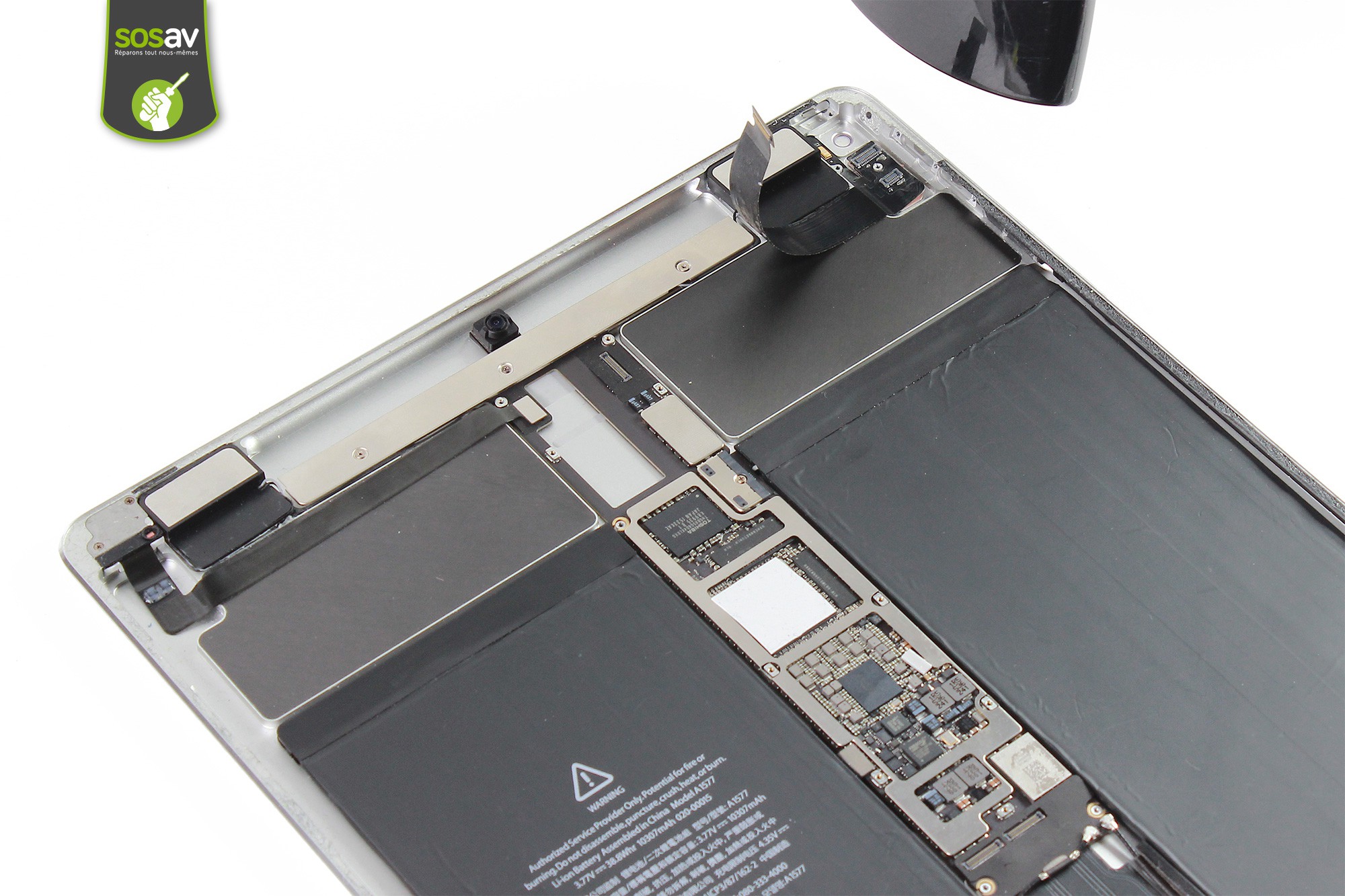

Puis tirez délicatement la nappe , afin de la décoller du châssis.

Etape 25

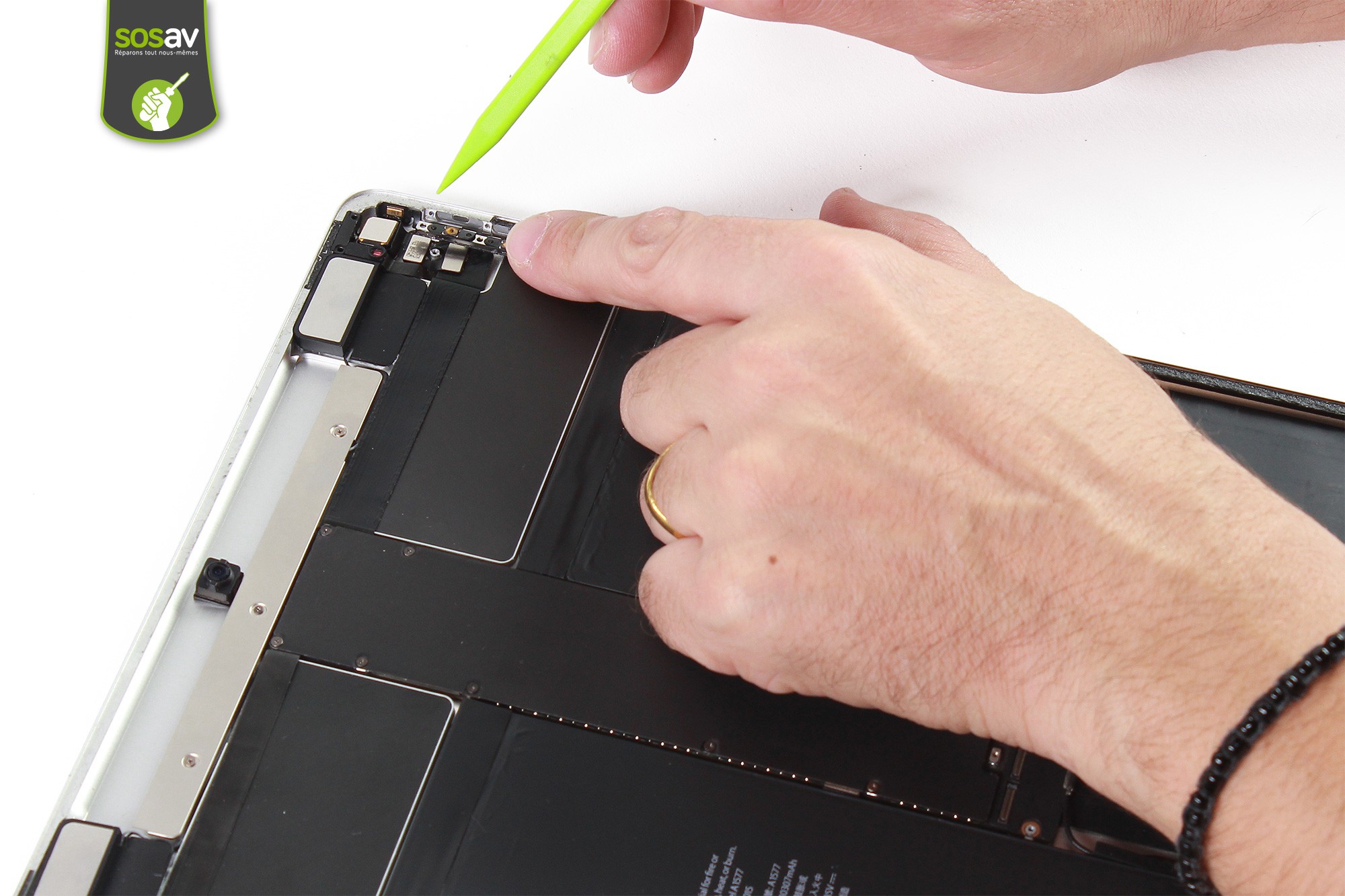

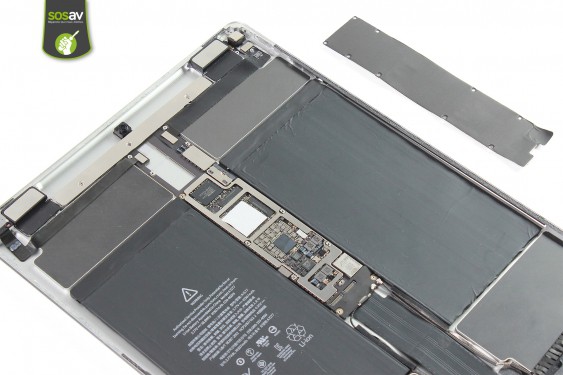

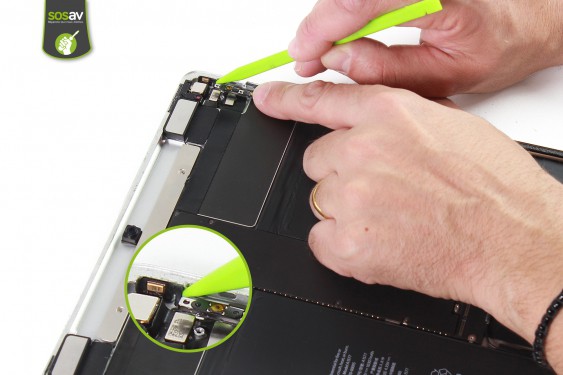

Reprenez le sèche-cheveux pour décoller la partie droite de la nappe.

Etape 26

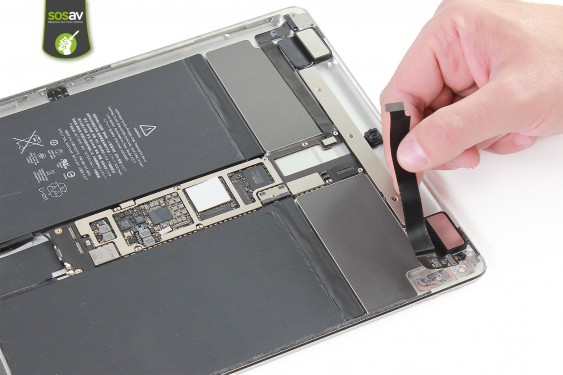

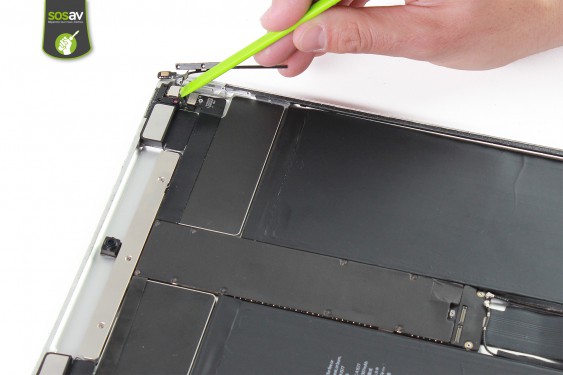

Continuez a décoller la nappe du châssis.

Le connecteur de l'appareil photo est sur le bout de la nappe, ne pas forcer pour le retirer.

Achat responsable

Etape 27

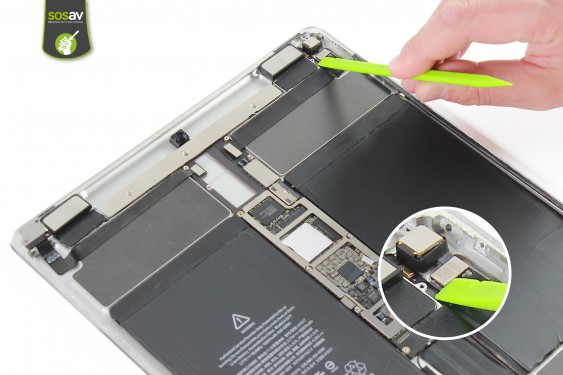

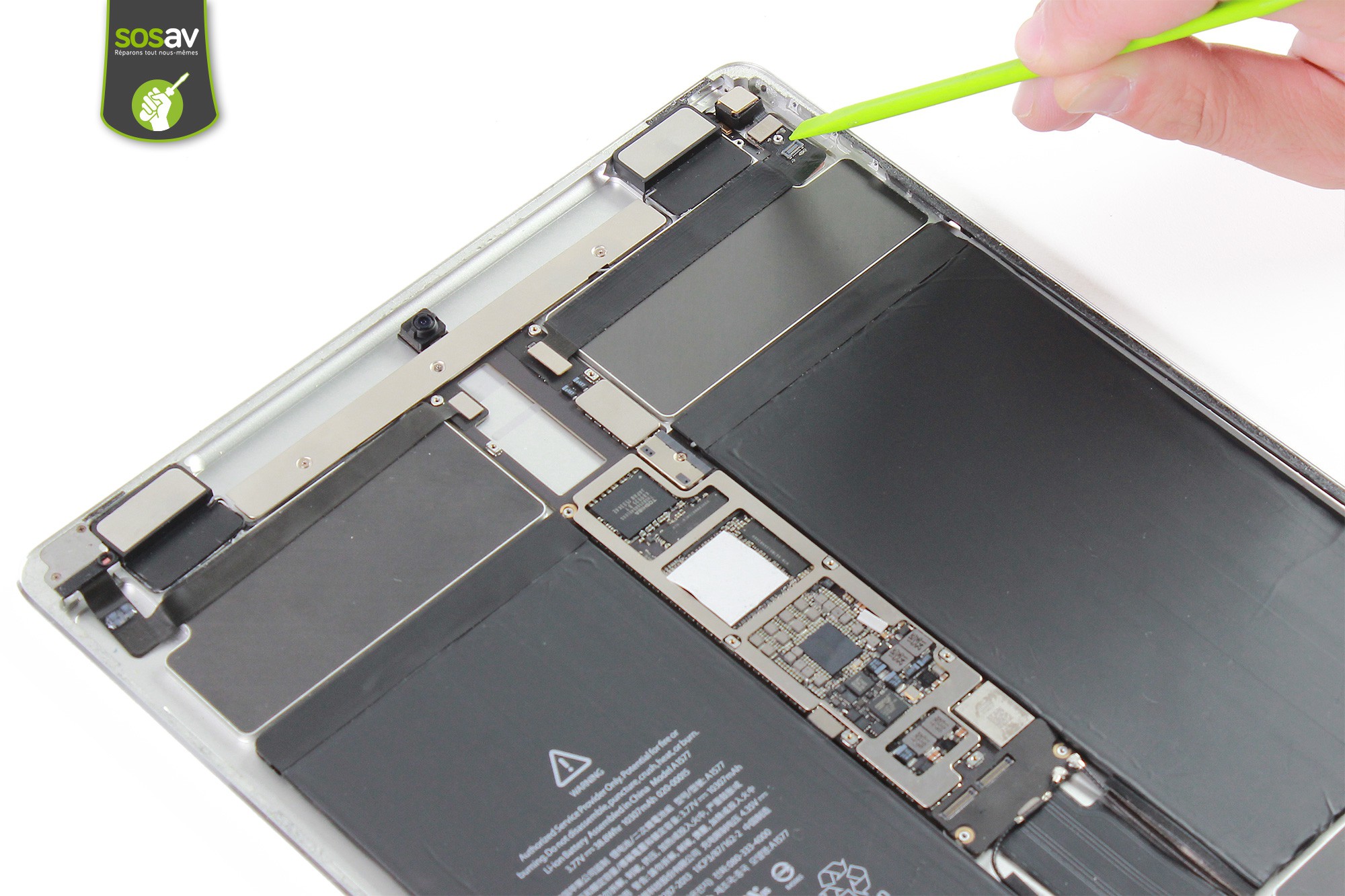

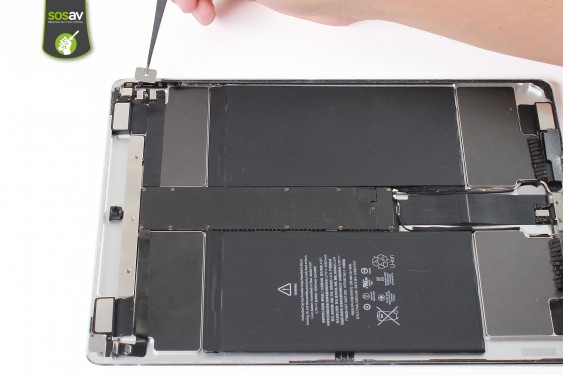

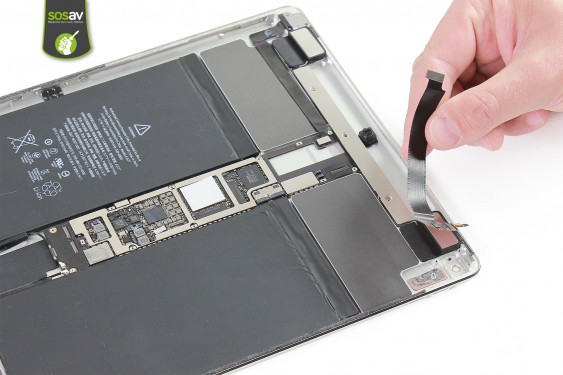

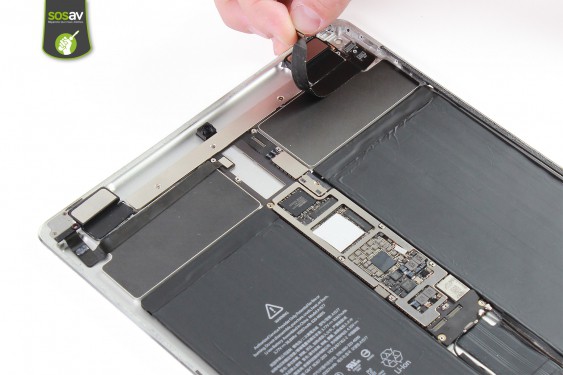

Avec la pointe de la spatule, décollez le reste de la nappe.

Etape 28

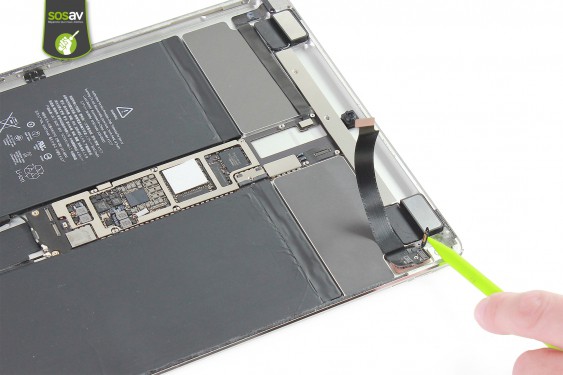

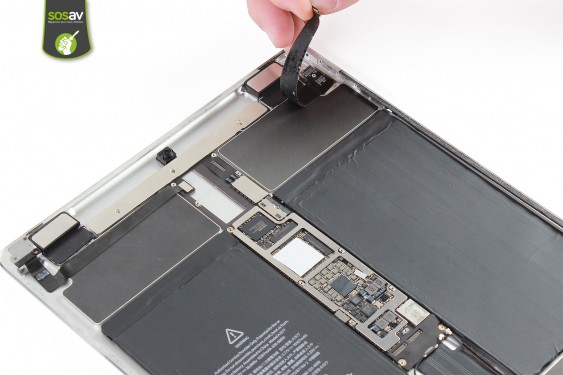

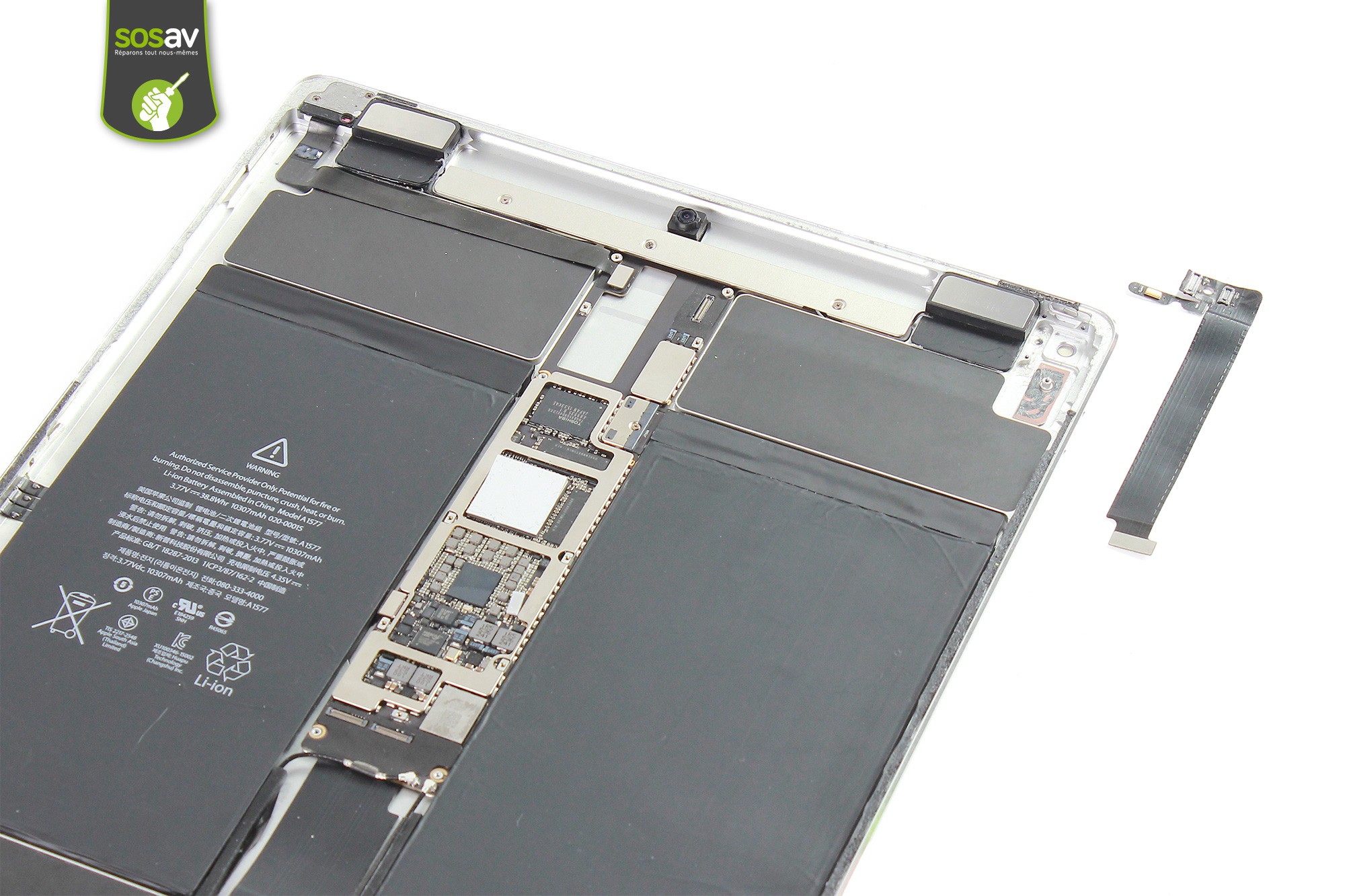

Vous pouvez retirer la nappe complète de raccordement.

Etape 29

La nappe complète de raccordement des boutons et caméra est maintenant démontée.

Remplacez-la par une nouvelle nappe si besoin.

Pour remonter votre iPad Pro suivez ce guide en sens inverse.
