Guide de réparation : Carte mère / Châssis interne Galaxy Gear S3 Frontier

Niveau : Facile Temps : 20 min

Vous souhaitez remplacer votre châssis cassé ? La carte mère de votre montre connectée a rendu l'âme ? Vous envisagez de réaliser de la micro-soudure ou de remplacer la carte mère HS ? De changer ce châssis Galaxy Gear S3 Frontier abîmé ? SOSav vous explique comment faire dans ce guide de réparation illustré et commenté. Chaque étape est détaillée par nos techniciens pour vous accompagner tout au long de la manoeuvre. Vous verrez ainsi que réparer sa montre connectée est possible sans faire appel à des pros !

Attention, le changement de carte mère entraîne la perte de toutes les données non sauvegardées !

Symptômes :

  • Carte mère HS
  • Microsoudure sur carte mère
  • Châssis cassé
flag Quelques conseils avant de commencer

Outils requis

Kit Outils Universel 9.90€ Voir le produit visibility iSesamo (Spatule en métal) 8.90€ Voir le produit visibility Voir tous les outils

Comment remplacer carte mère / châssis interne pour Galaxy Gear S3 Frontier - Guide images

Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 1 - image 1) zoom_in
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 1 - image 1) Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 1 - image 2) Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 1 - image 3)

Etape 1

Avant de procéder au changement de carte mère et/ou châssis Galaxy Gear S3 Frontier, veuillez éteindre votre montre connectée pour des raisons évidentes de sécurité. Appuyez sur le bouton On/Off à droite du cadran.Puis validez par "Eteindre".
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 2 - image 1) zoom_in

Etape 2

Dévissez les 4 vis cruciformes entourées en rouge.
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 3 - image 1) zoom_in
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 3 - image 1) Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 3 - image 2)

Etape 3

Glissez la iSesamo entre le châssis et le capot arrière pour déclipser ce dernier.Vous pouvez ensuite séparer la coque arrière.
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 4 - image 1) zoom_in

Etape 4

Le capot arrière est déposé.
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 5 - image 1) zoom_in
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 5 - image 1) Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 5 - image 2) Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 5 - image 3) Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 5 - image 4)

Etape 5

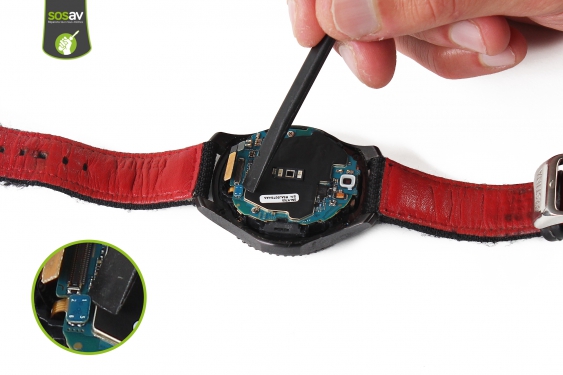

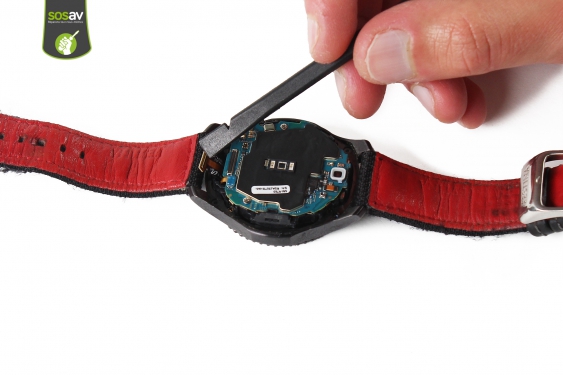

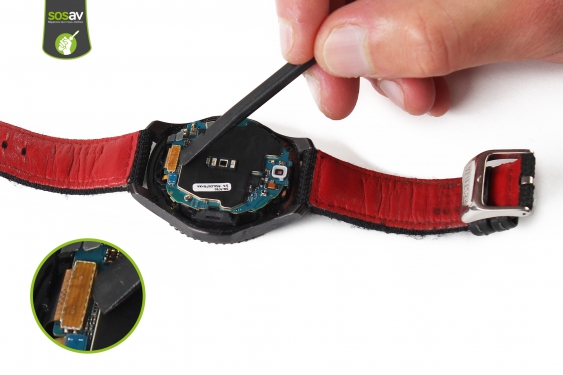

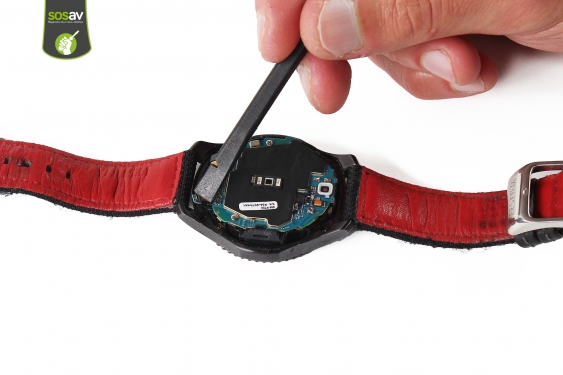

Déconnectez la première nappe de l'écran à l'aide de la spatule en nylon...... Puis la deuxième.
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 6 - image 1) zoom_in
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 6 - image 1) Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 6 - image 2)

Etape 6

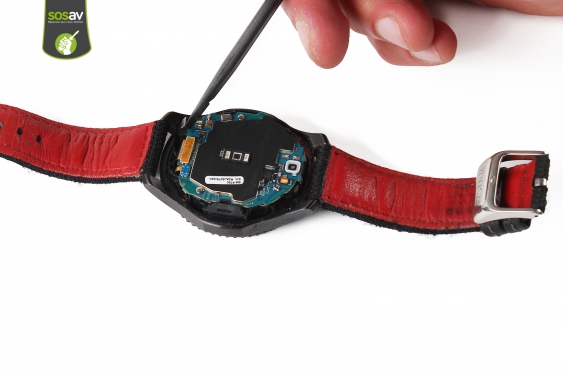

Terminez par déconnecter la batterie.
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 7 - image 1) zoom_in

Etape 7

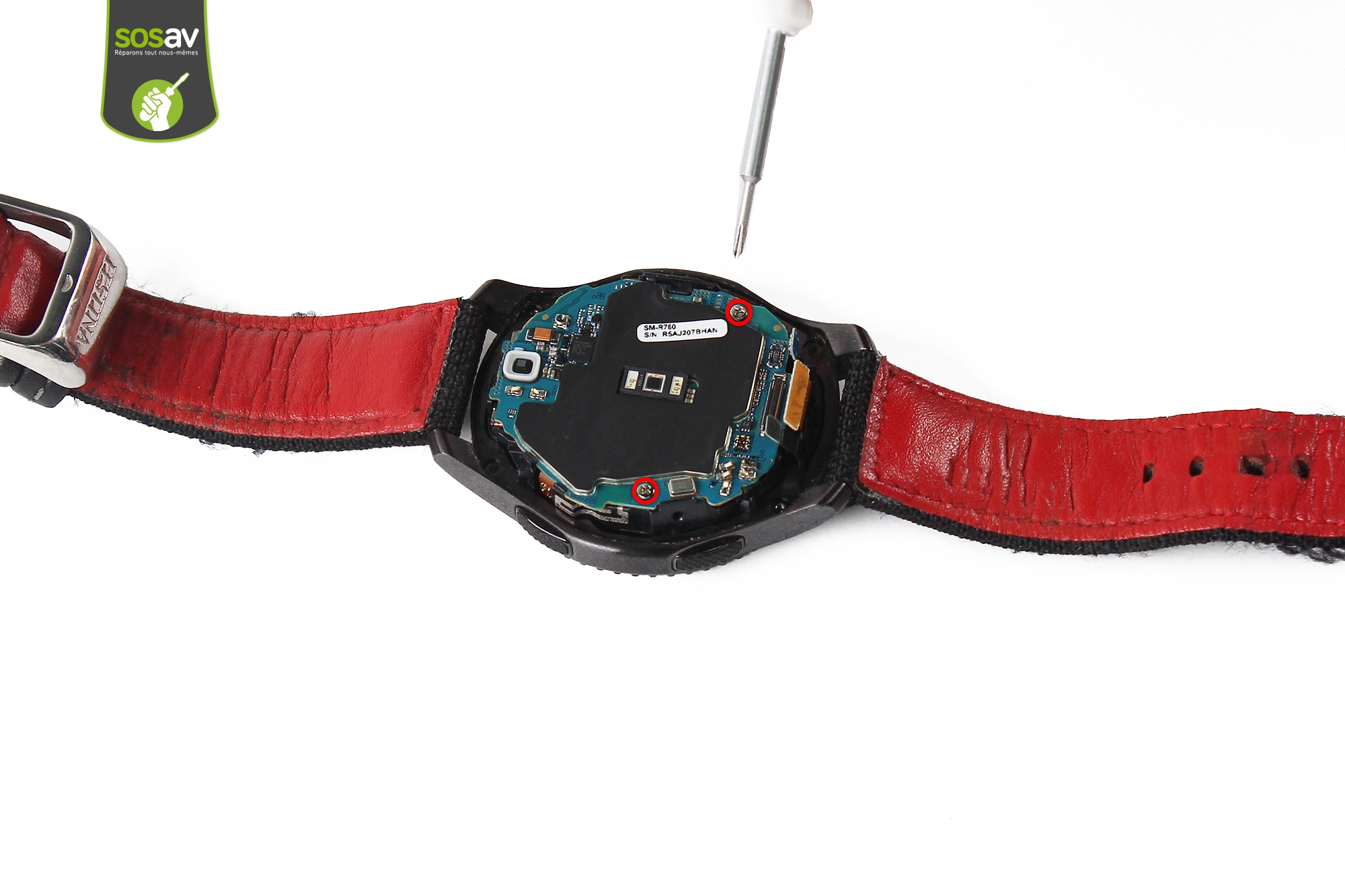

Reprenez le tournevis cruciforme pour dévisser les 2 vis entourées en rouge.
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 8 - image 1) zoom_in
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 8 - image 1) Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 8 - image 2) Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 8 - image 3)

Etape 8

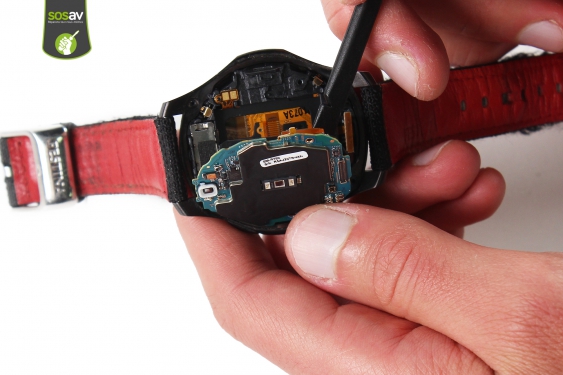

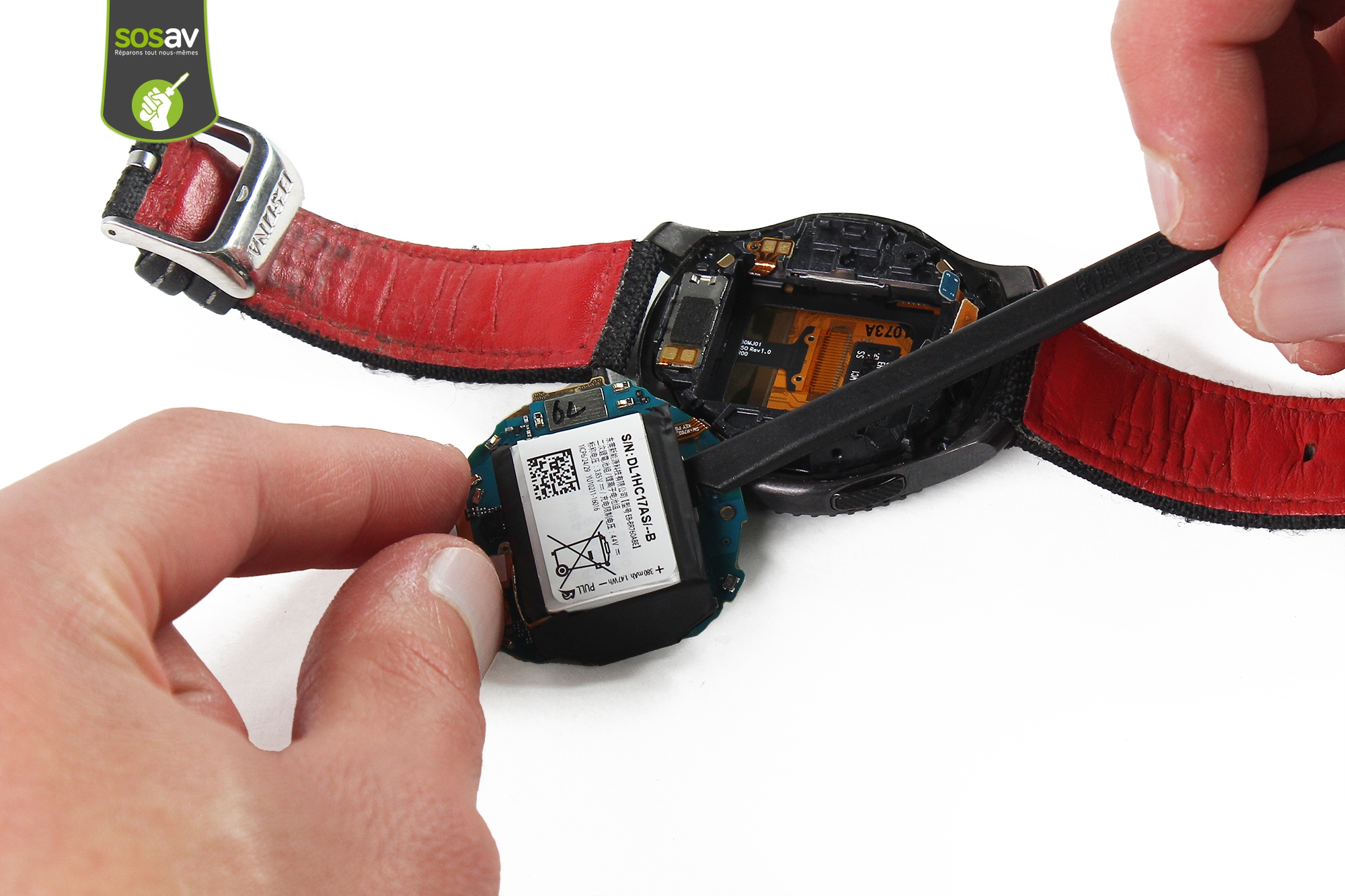

Basculez délicatement l'ensemble carte mère + batterie grâce à la spatule en nylon.
Attention, n'enlevez pas la carte mère car elle est toujours retenue par une nappe !
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 9 - image 1) zoom_in
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 9 - image 1) Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 9 - image 2)

Etape 9

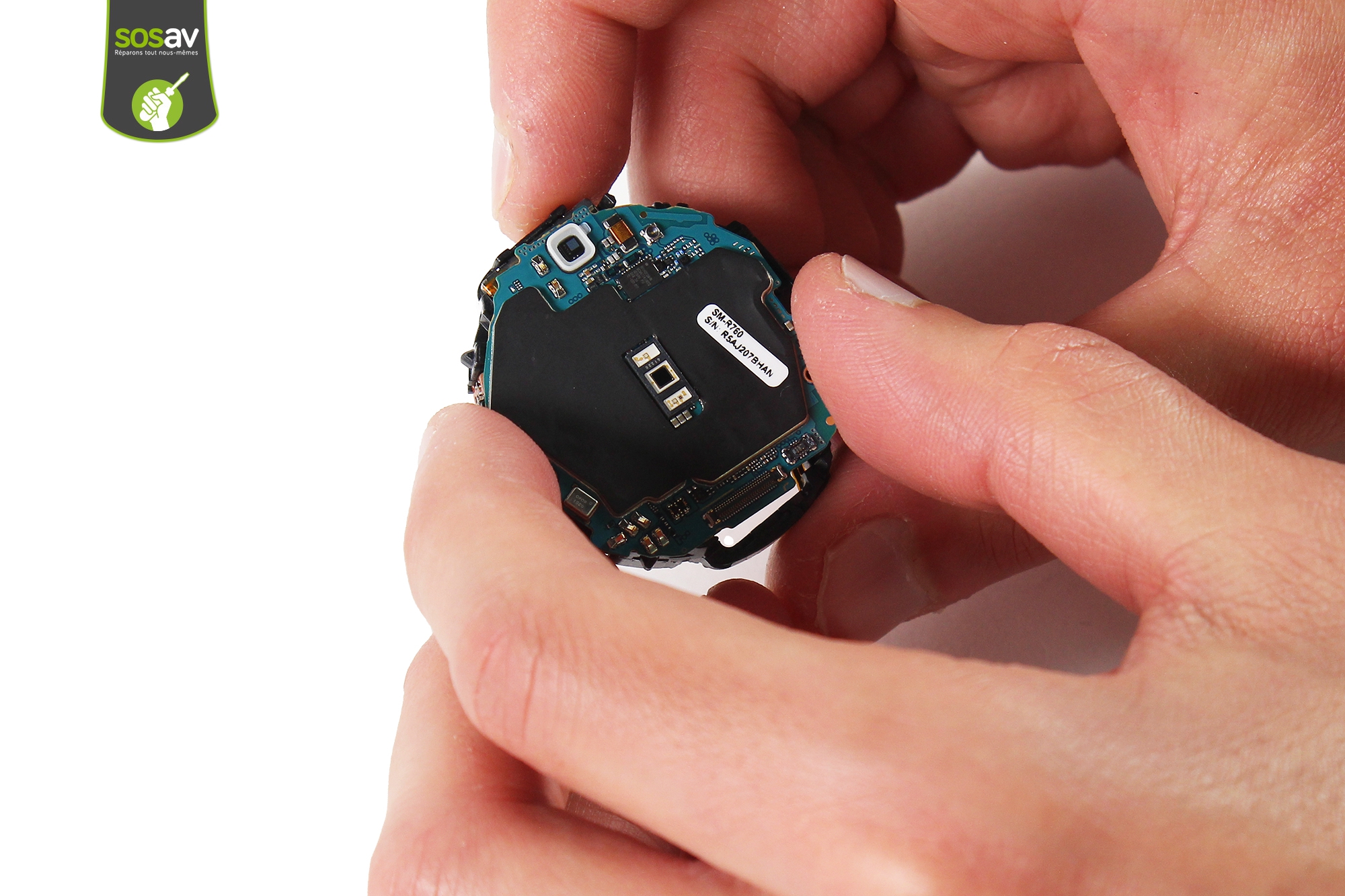

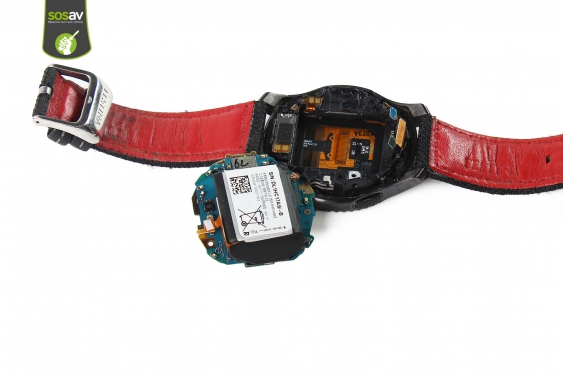

Vous pouvez ensuite séparer la batterie de la carte mère.
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 10 - image 1) zoom_in

Etape 10

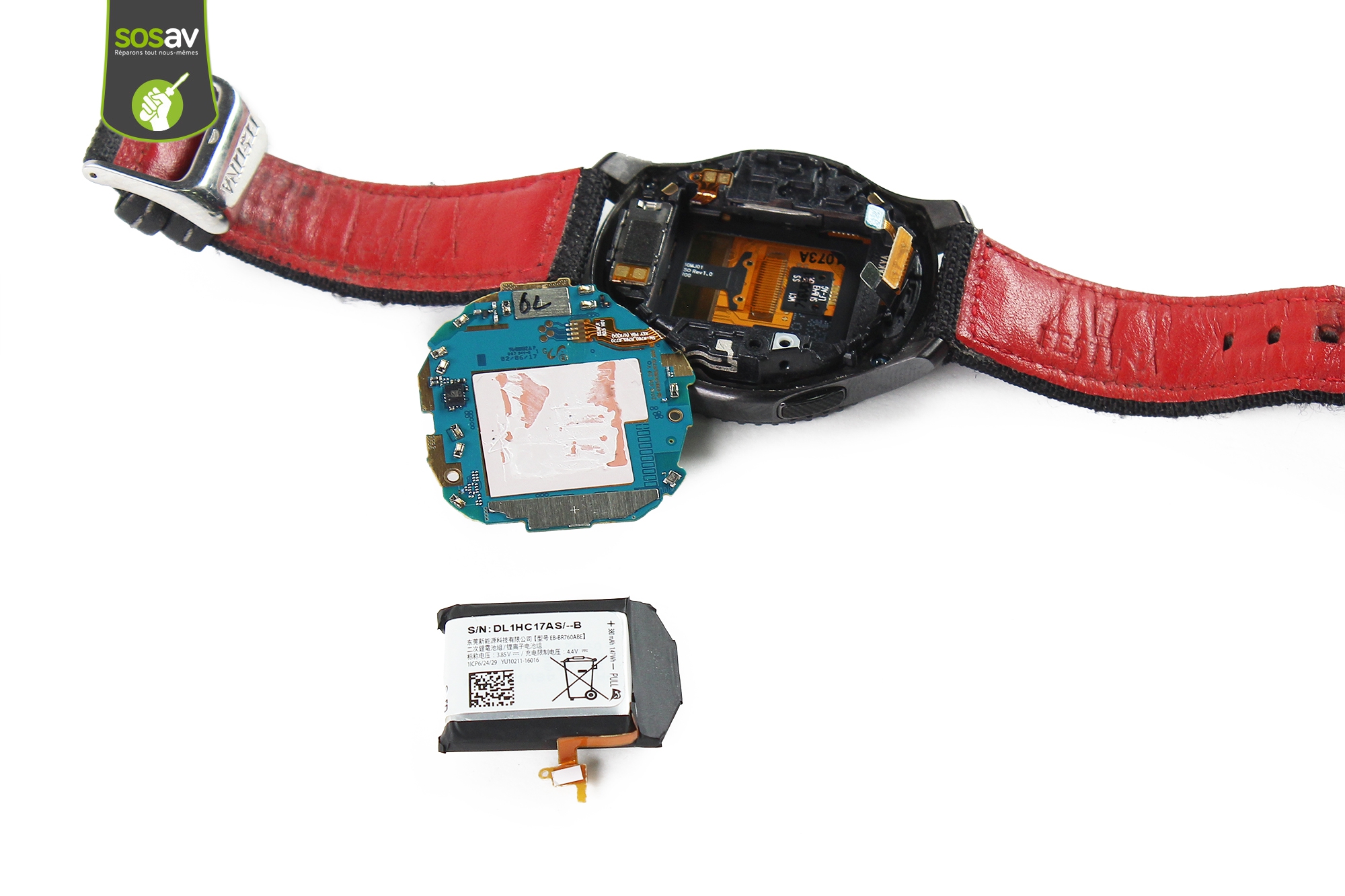

Votre batterie Galaxy Gear S3 Frontier est démontée.
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 11 - image 1) zoom_in
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 11 - image 1) Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 11 - image 2) Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 11 - image 3) Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 11 - image 4)

Etape 11

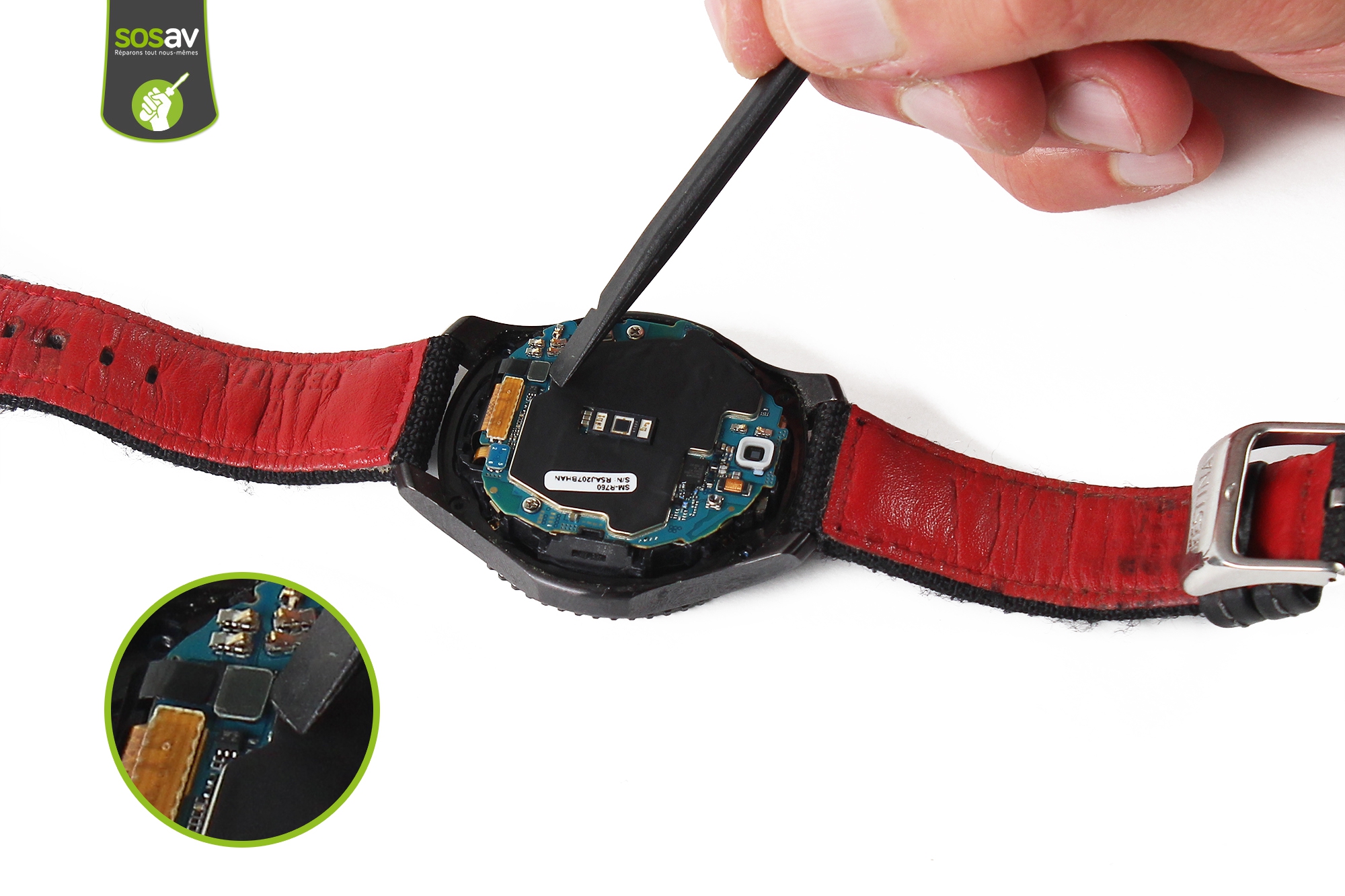

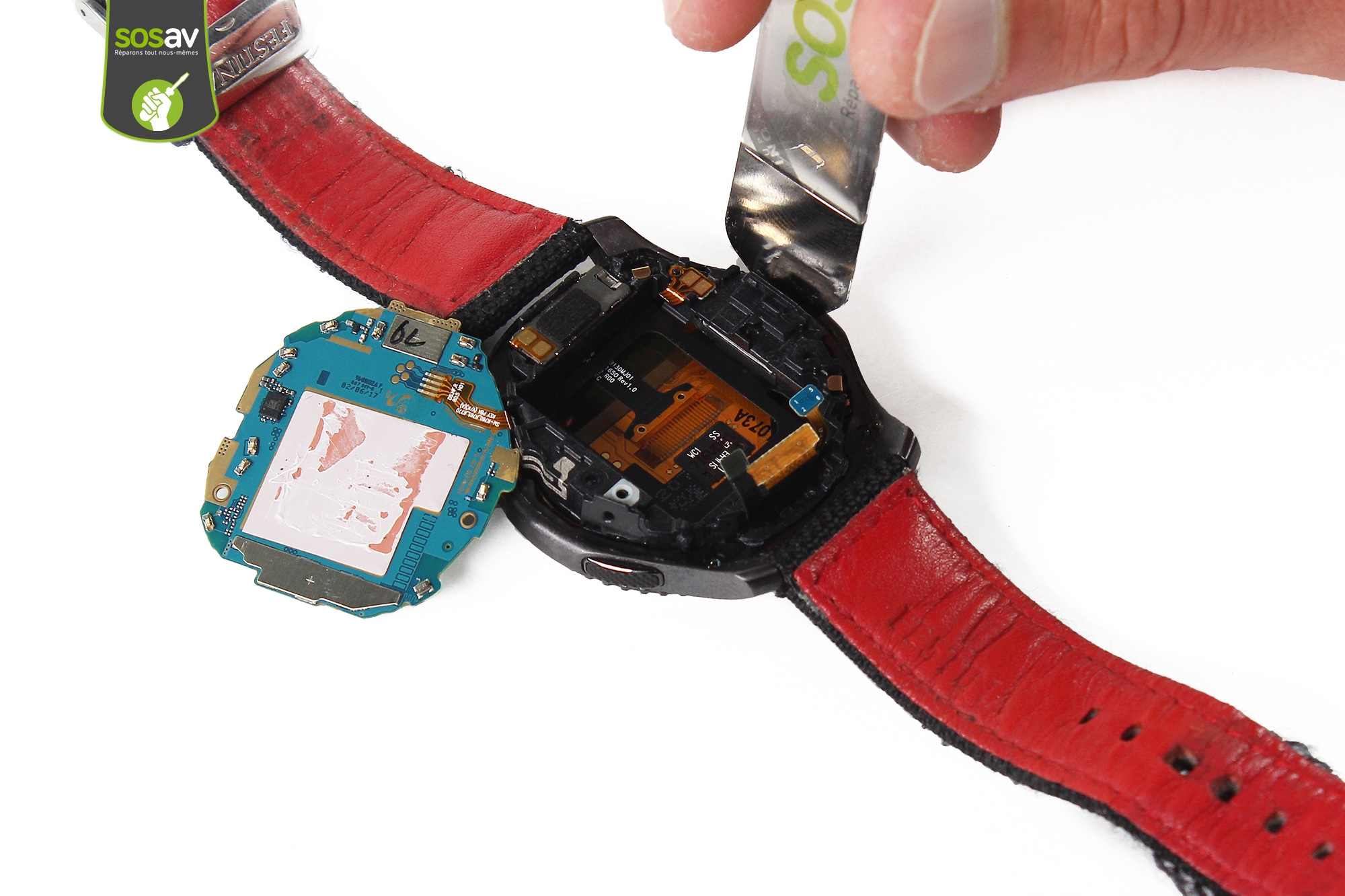

Avec la iSesamo, sortez en douceur le châssis encore attaché à la carte mère.
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 12 - image 1) zoom_in
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 12 - image 1) Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 12 - image 2)

Etape 12

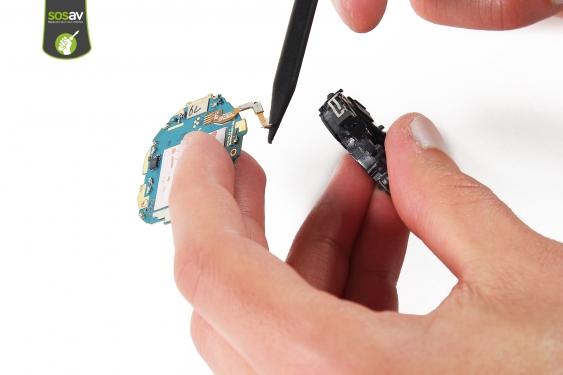

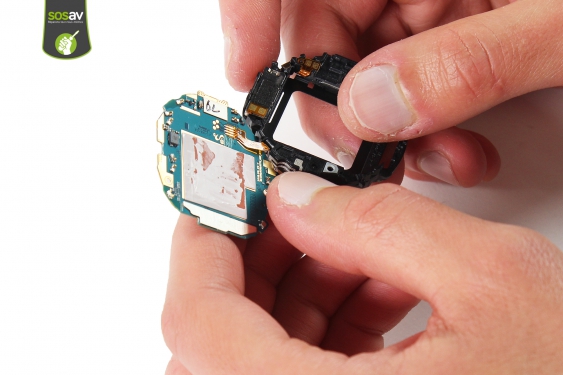

Ouvrez la carte mère en dehors du châssis.
Attention, elle est toujours connectée par une nappe !
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 13 - image 1) zoom_in
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 13 - image 1) Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 13 - image 2) Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 13 - image 3)

Etape 13

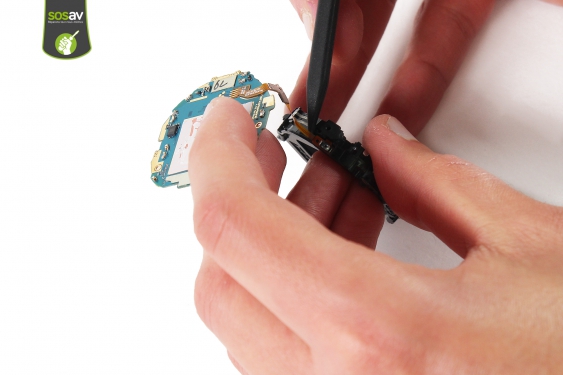

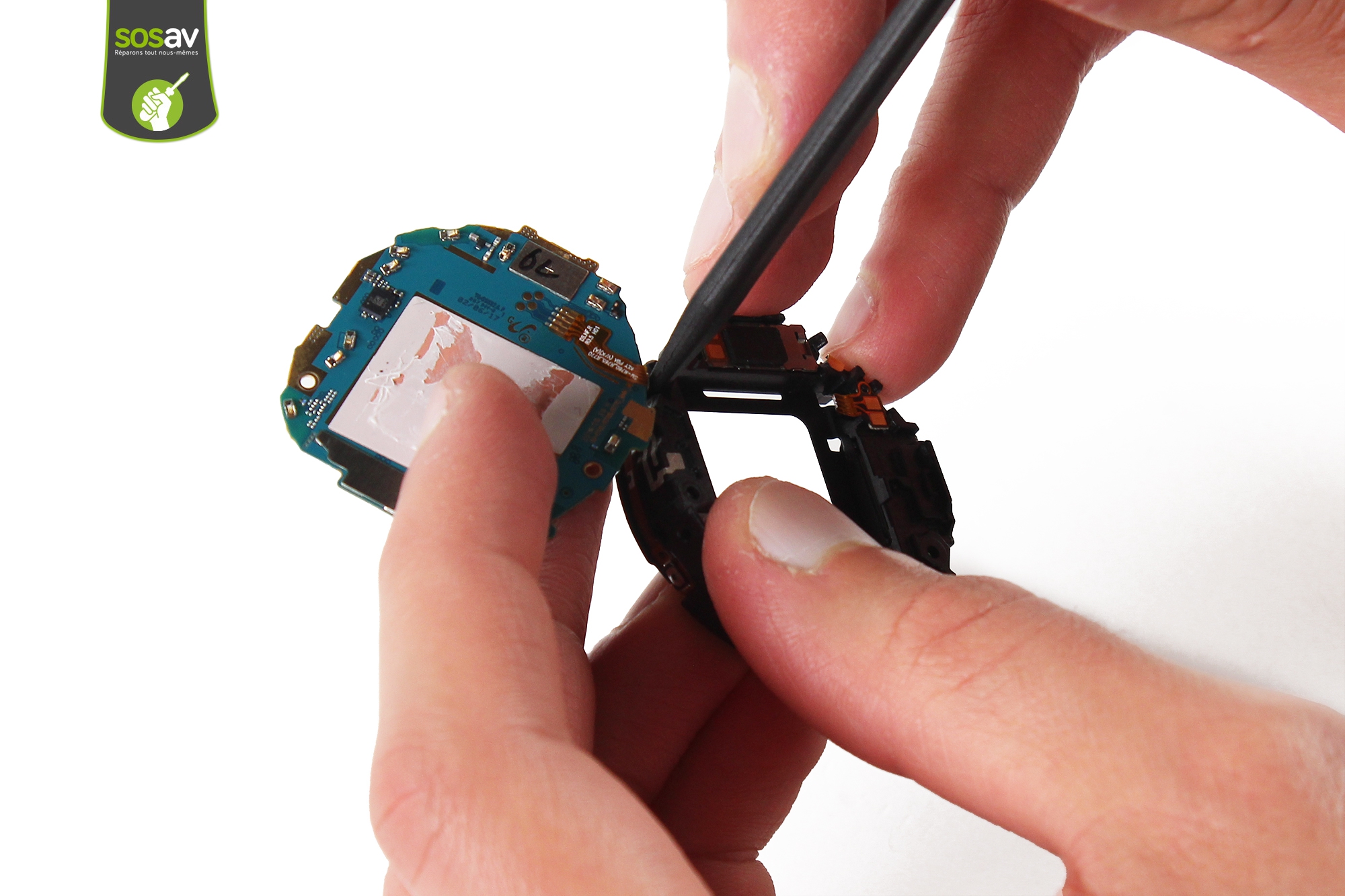

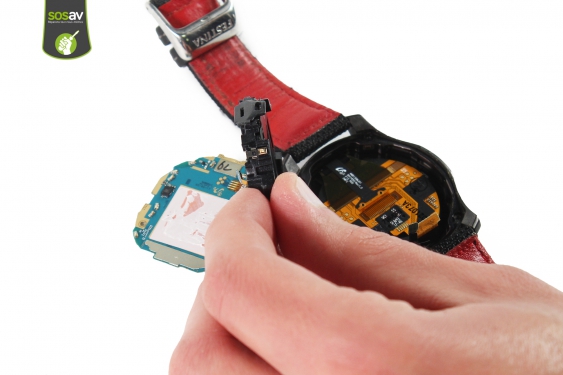

Servez-vous de la spatule en nylon pour déclipser la première partie de la carte mère.Puis faites de même pour la deuxième partie qui longe de la châssis.
Guide photos remplacement carte mère / châssis interne Galaxy Gear S3 Frontier (Etape 14 - image 1) zoom_in

Etape 14

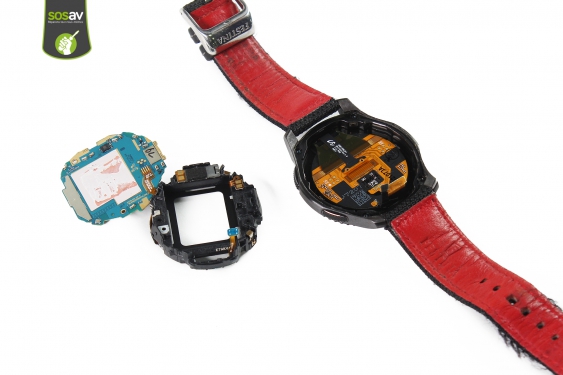

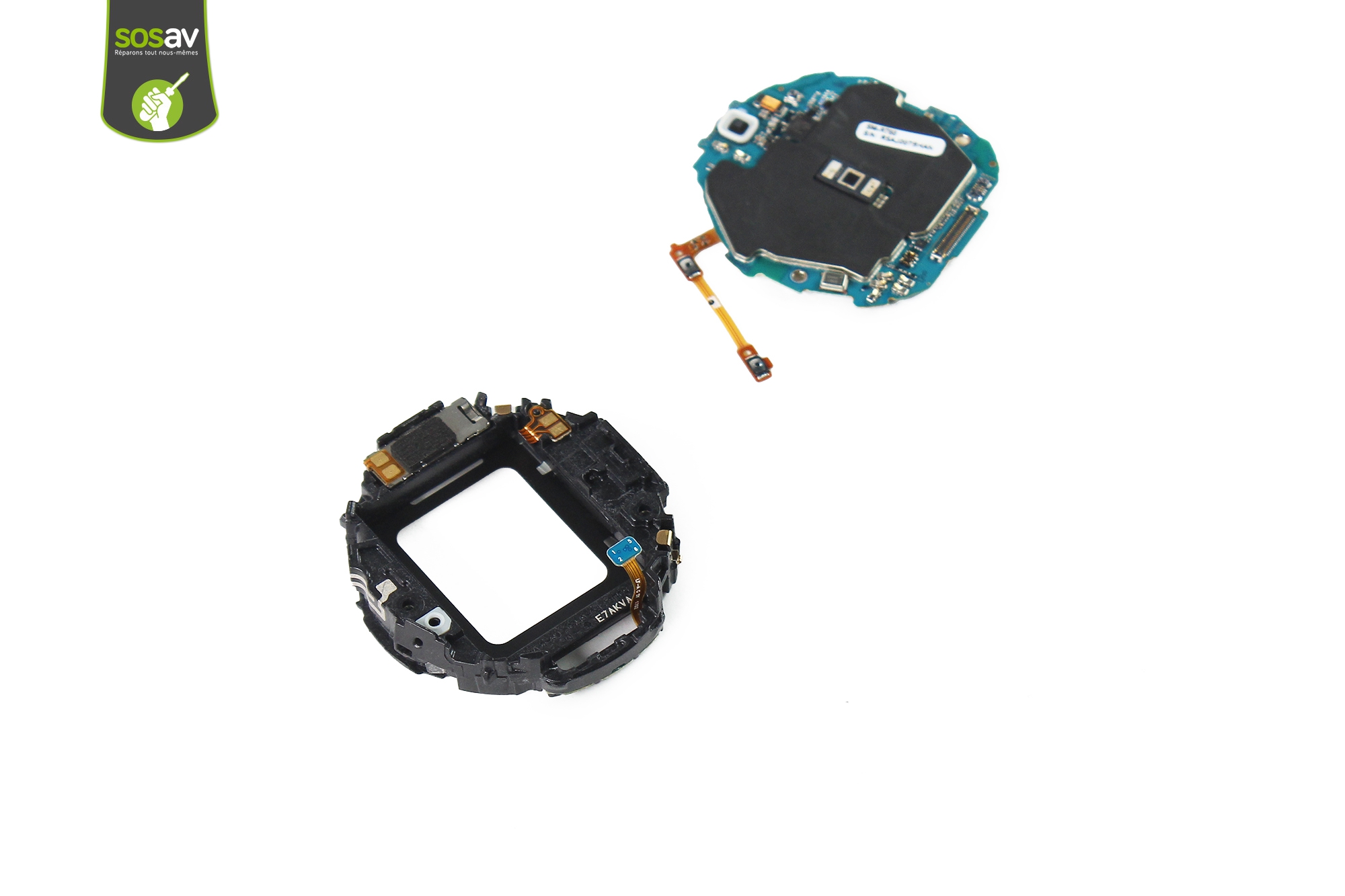

La carte mère Galaxy Gear S3 Frontier ainsi que le châssis interne sont démontés.Suivez ce guide gratuit si vous souhaitez changer un de ces éléments !

Vous avez terminé

Pour remonter votre Galaxy Gear S3 Frontier suivez ce guide en sens inverse.
