Guide de réparation : Antenne GSM iPhone (1ère Génération)

Niveau : Très difficile Temps : 60 min

Votre iPhone Edge ne capteur de réseau ? Impossible de passer un appel ou d'envoyer un SMS ? Bref, vous êtes coupé du monde et vous avez envie de remédier à ce problème ? Vous êtes au bon endroit ! Les techniciens de SOSav ont préparé ce guide de réparation afin de vous expliquer comment changer cette antenne GSM iPhone Edge qui vous cause tous ces soucis. Vous serez de nouveau joignable et oublierez tous les ennuis rencontrés jusqu'à présent.

Nous vous conseillons de réaliser une sauvegarde de vos données sur iTunes avant de vous lancer dans la réparation iPhone Edge, une simple précaution.

Symptômes :

  • Pas de réception GSM
  • Mauvaise réception réseau
flag Quelques conseils avant de commencer

Outils requis

Kit Outils Universel 9.90€ Voir le produit visibility iSesamo (Spatule en métal) 8.90€ Voir le produit visibility Voir tous les outils

Comment remplacer antenne gsm pour iPhone (1ère Génération) - Guide images

Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 1 - image 1) zoom_in
Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 1 - image 1) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 1 - image 2) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 1 - image 3)

Etape 1

  • Avant de commencer le démontage de l'antenne GSM de votre iPhone 1ère génération, il est nécessaire, pour des raisons évidentes de sécurité, de l'éteindre.
  • Pour cela, appuyez durant quelques secondes sur le bouton d'allumage/extinction du téléphone puis faites glisser le bouton "Eteindre" vers la droite.
    • Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 2 - image 1) zoom_in
    Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 2 - image 1) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 2 - image 2) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 2 - image 3) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 2 - image 4)

    Etape 2

  • Le tiroir SIM de l'iPhone 1ère Génération se situe sur la tranche supérieure du téléphone, près du bouton power (marche/arrêt/veille)
  • Insérez l'outil d'ouverture de carte SIM dans l'emplacement dédié à cet effet puis exercez une légère pression dessus afin d'éjecter le tiroir SIM.
  • Tirez dessus puis procédez à son retrait.
    • Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 3 - image 1) zoom_in

    Etape 3

  • Le tiroir SIM de votre iPhone 1ère génération est désormais démonté.
    • Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 4 - image 1) zoom_in
    Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 4 - image 1) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 4 - image 2) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 4 - image 3) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 4 - image 4)

    Etape 4

  • Aidez-vous de la spatule iSesamo afin de déclipser le cache antenne GSM du côté gauche puis du côté droit.
    • Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 5 - image 1) zoom_in
    Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 5 - image 1) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 5 - image 2)

    Etape 5

  • Saisissez le cache antenne GSM et procédez à son retrait.
    • Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 6 - image 1) zoom_in

    Etape 6

  • Le cache antenne GSM de votre iPhone 1ere génération est désormais démonté.
    • Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 7 - image 1) zoom_in

    Etape 7

  • Dévissez ensuite les trois vis entourées en rouge servant à maintenir la coque arrière.
    • Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 8 - image 1) zoom_in
    Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 8 - image 1) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 8 - image 2) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 8 - image 3) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 8 - image 4)

    Etape 8

  • Insérez ensuite la spatule iSesamo dans l'interstice châssis arrière-coque du côté droit, puis faites délicatement levier progressivement, en remontant doucement.
  • Cette opération peut être longue et difficile. Soyez minutieux !
    • Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 9 - image 1) zoom_in
    Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 9 - image 1) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 9 - image 2) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 9 - image 3)

    Etape 9

  • Toujours la spatule iSesamo en main, répétez l'opération mais cette fois-ci du côté gauche.
    • Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 10 - image 1) zoom_in
    Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 10 - image 1) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 10 - image 2) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 10 - image 3)

    Etape 10

  • Saisissez le châssis arrière et ouvrez-le à la manière d'un livre.
  • Ne retirez pas le châssis à cette étape là, ce dernier étant lié par une nappe au reste du téléphone !
    • Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 11 - image 1) zoom_in
    Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 11 - image 1) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 11 - image 2)

    Etape 11

  • Reprenez la spatule en nylon pour déconnecter la nappe de liaison des boutons volume et power du téléphone.
    • Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 12 - image 1) zoom_in

    Etape 12

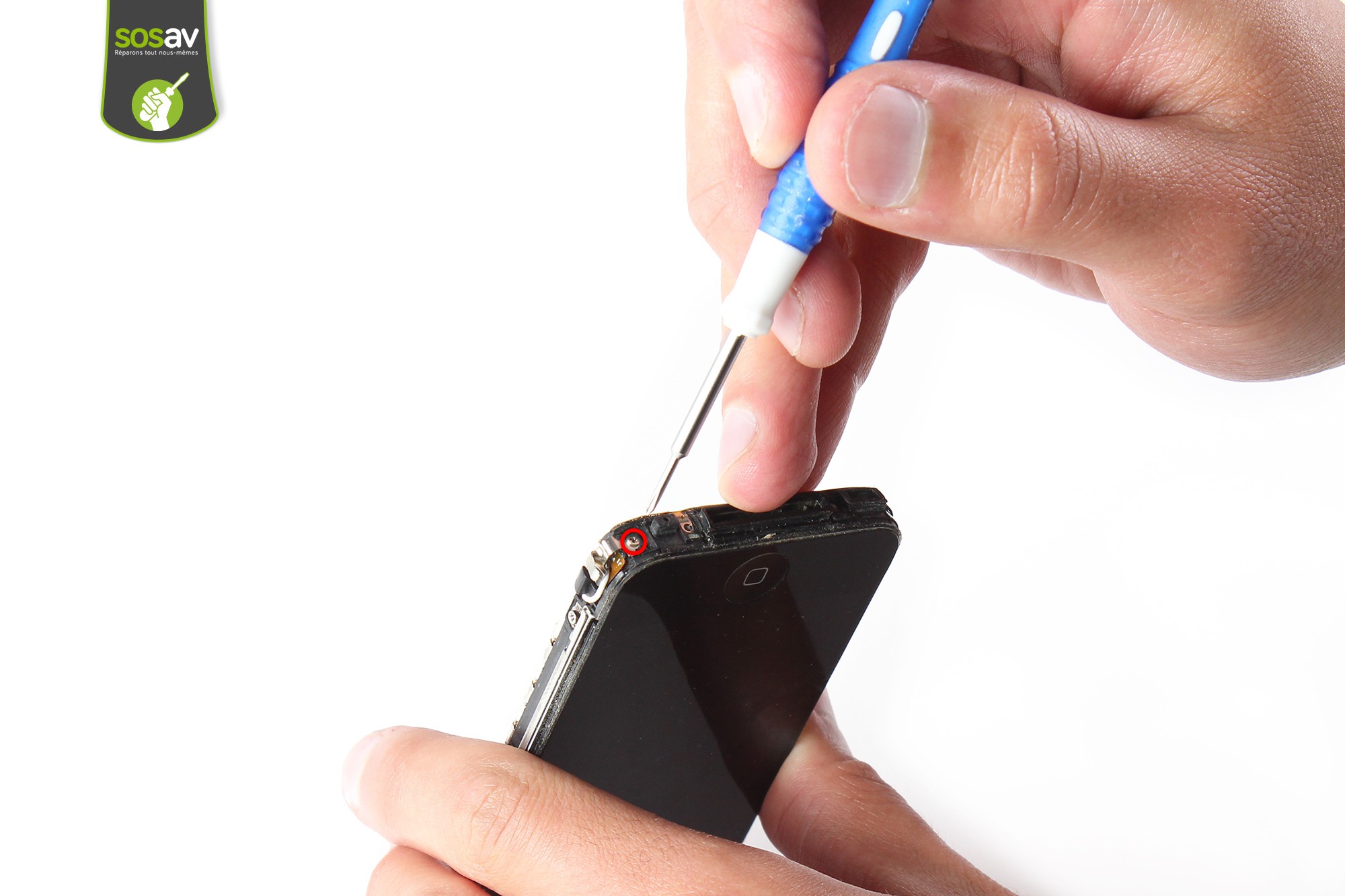

  • Dévissez la vis entourée en rouge à l'aide du cruciforme.
  • Cette vis sert à maintenir l'antenne GSM.
    • Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 13 - image 1) zoom_in
    Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 13 - image 1) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 13 - image 2) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 13 - image 3)

    Etape 13

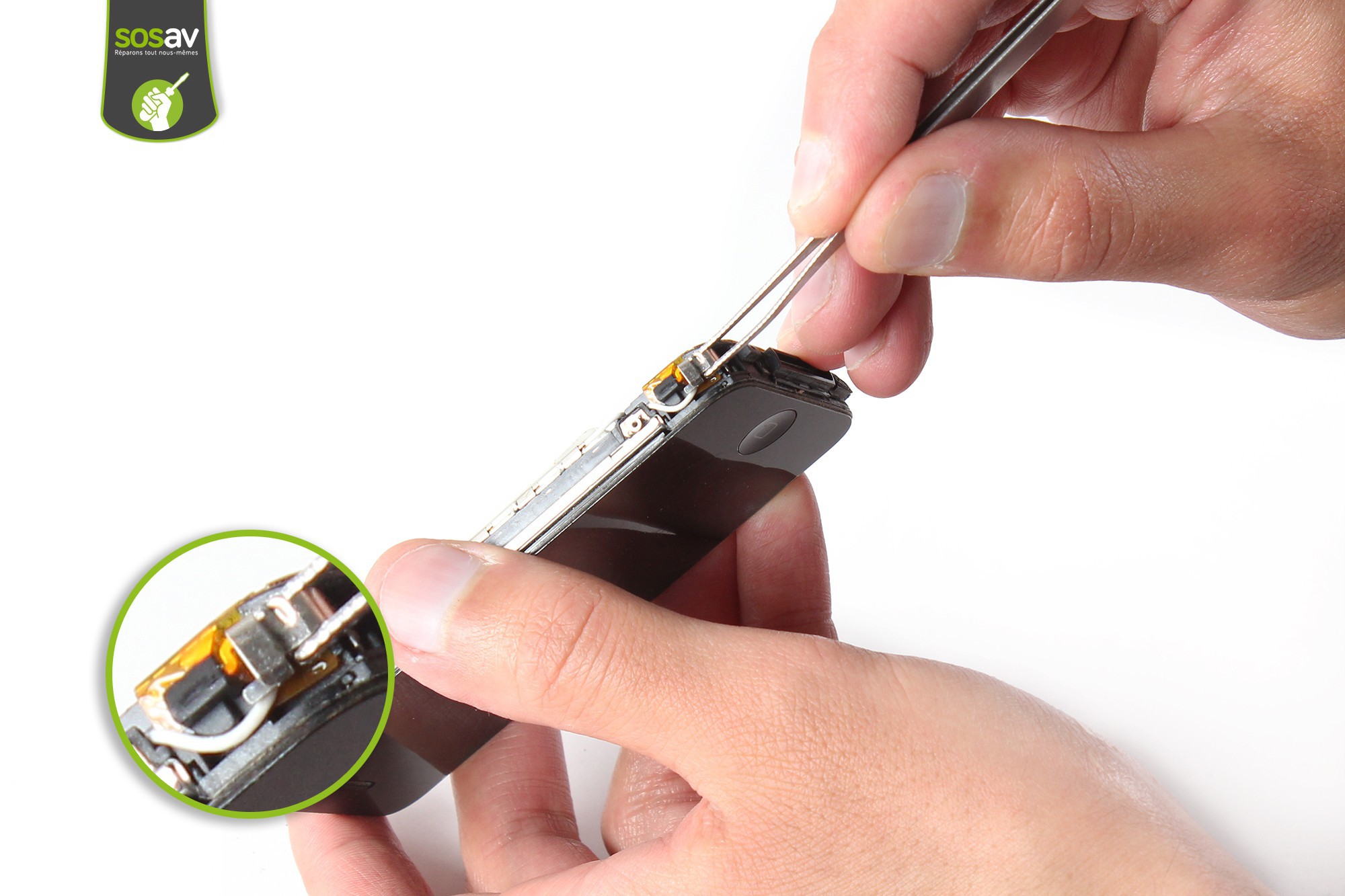

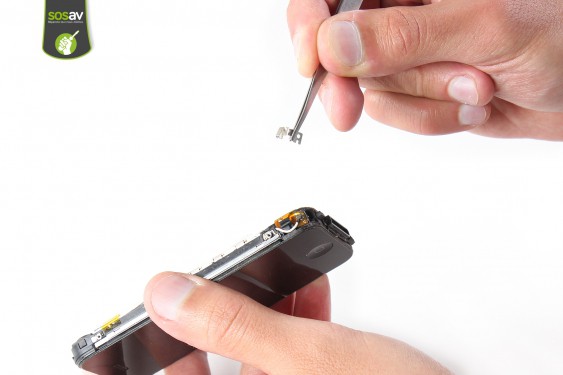

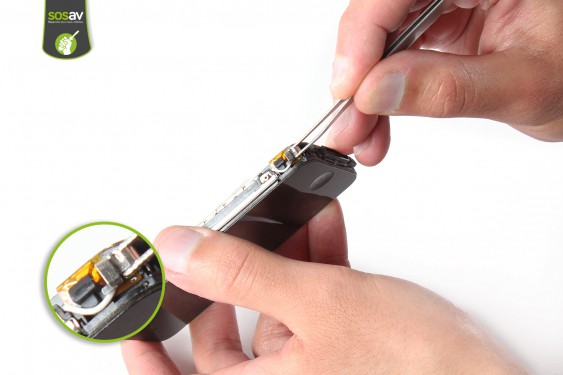

  • A l'aide de la pince, saisissez et retirez ensuite l'élément métallique placé sur le côté gauche.
    • Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 14 - image 1) zoom_in
    Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 14 - image 1) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 14 - image 2) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 14 - image 3) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 14 - image 4)

    Etape 14

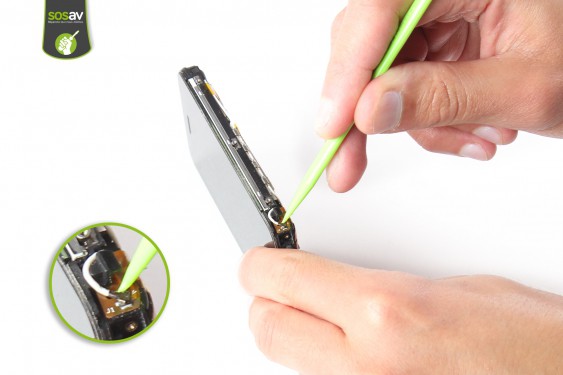

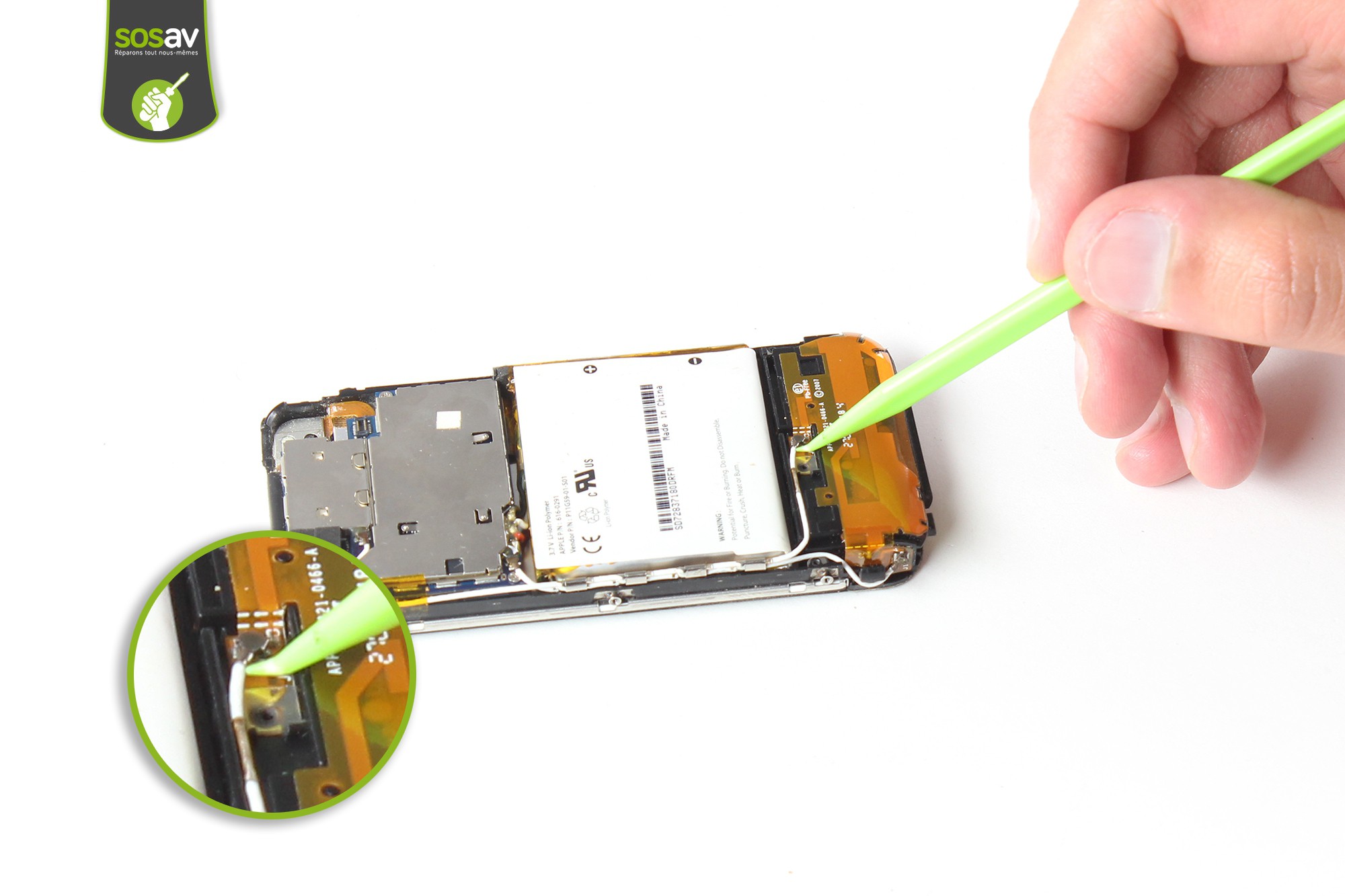

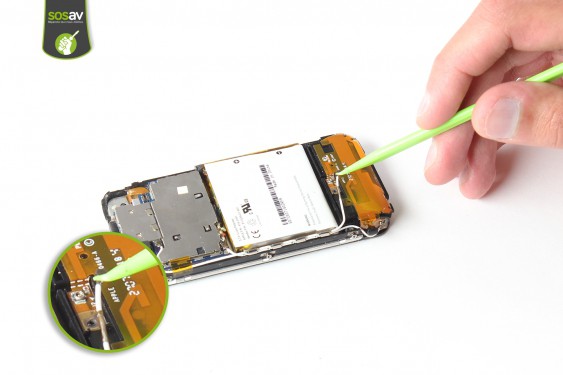

  • Déconnectez le premier puis le second câble d'interconnexion à l'aide de la pointe de la spatule en nylon.
    • Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 15 - image 1) zoom_in

    Etape 15

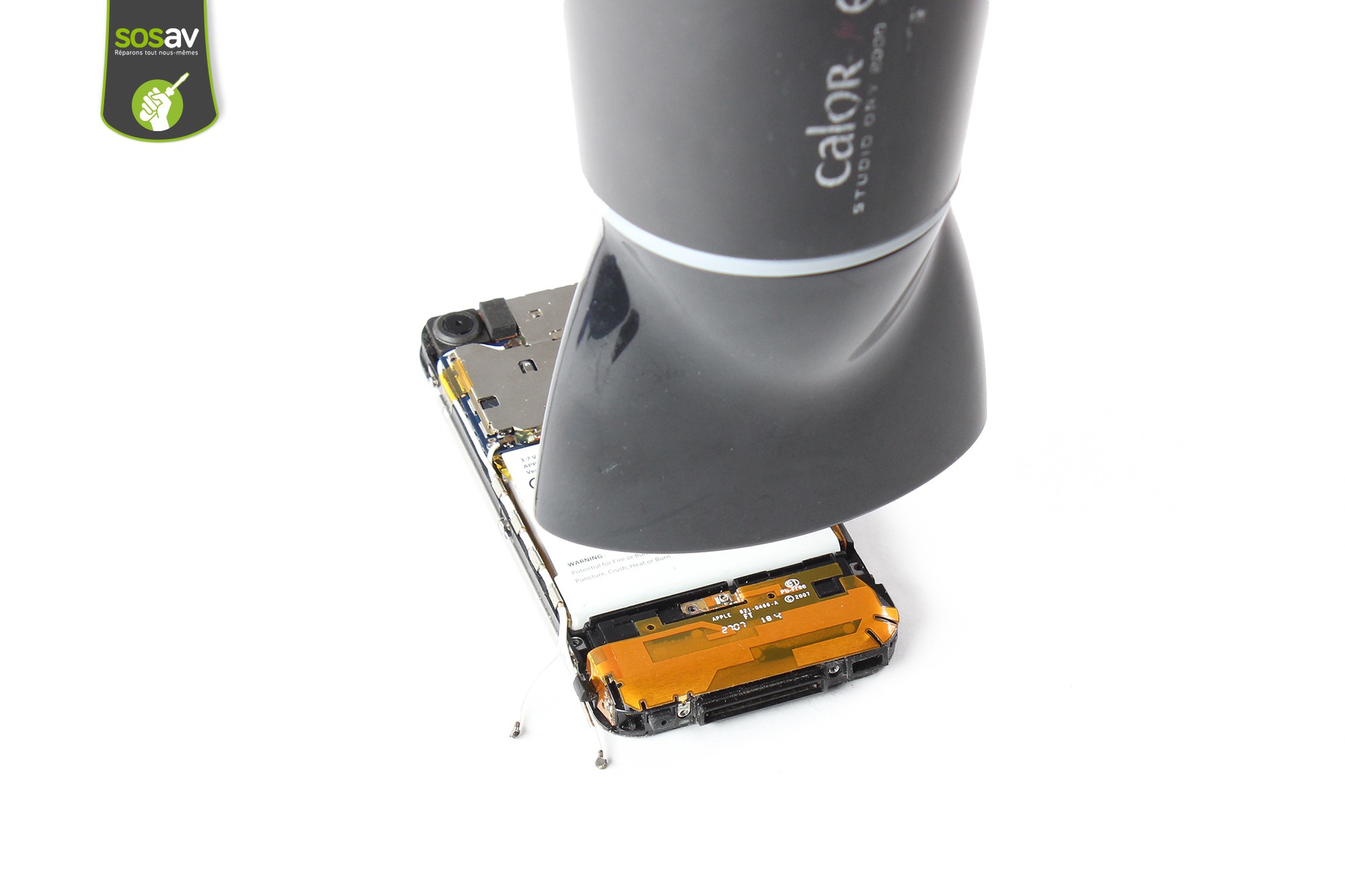

  • Rechauffez quelques secondes l'antenne GSM à l'aide d'un sèche cheveux afin de faire fondre la colle servant à la maintenir.
    • Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 16 - image 1) zoom_in
    Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 16 - image 1) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 16 - image 2) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 16 - image 3) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 16 - image 4)

    Etape 16

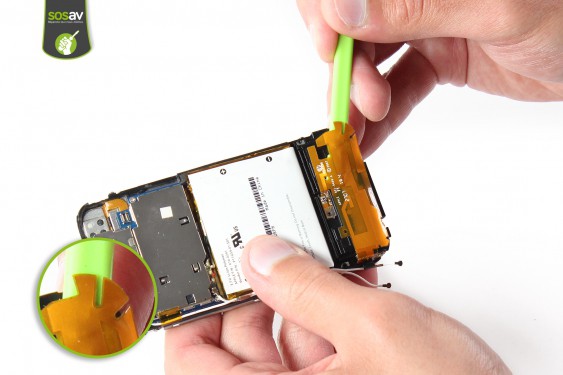

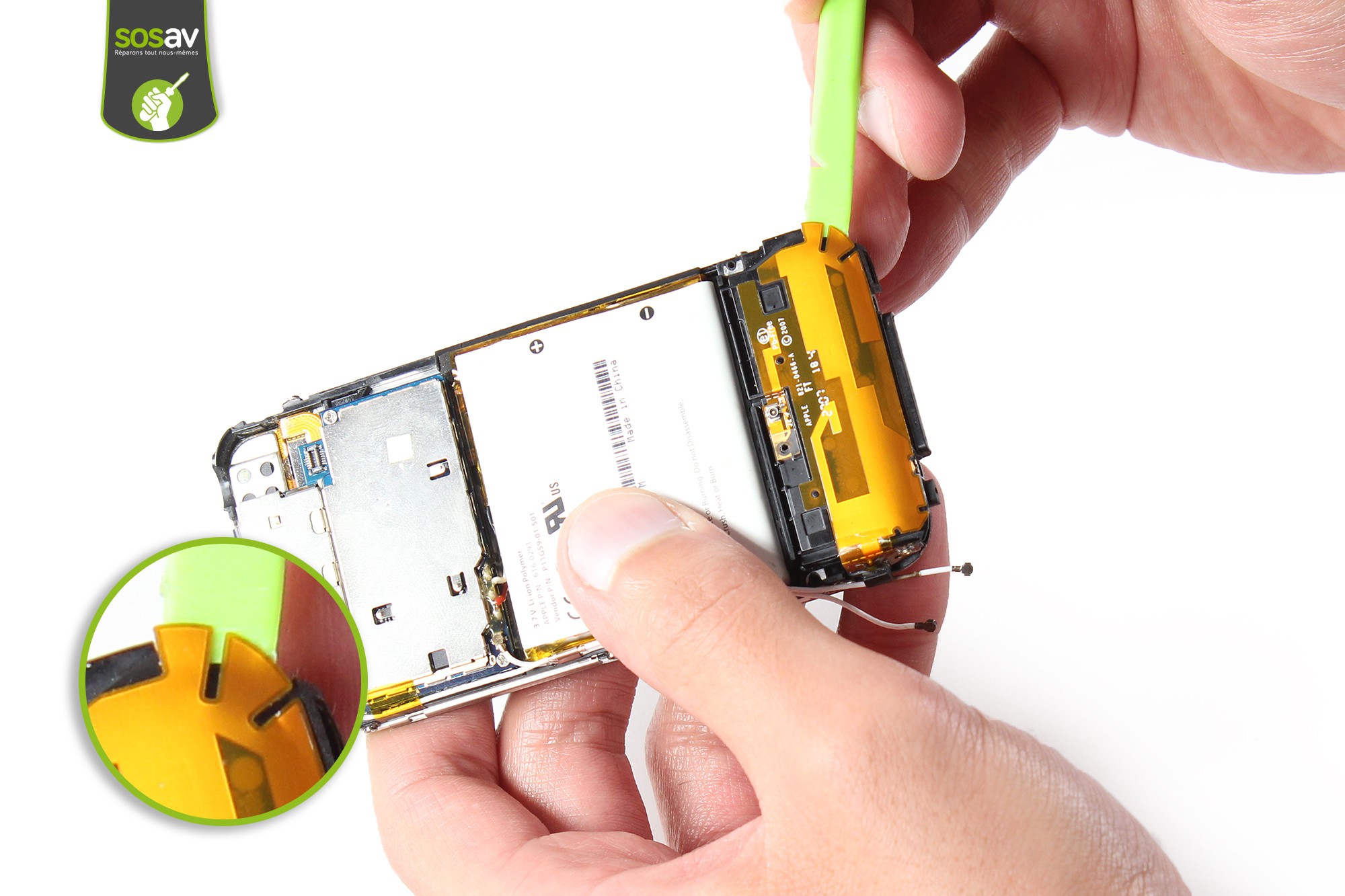

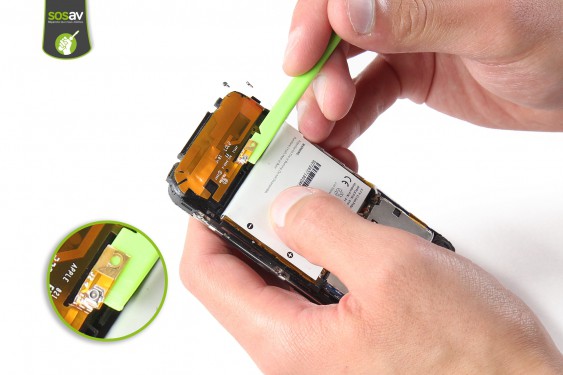

  • Inserez ensuite la spatule en nylon sous l'antenne GSM puis faites tout doucement levier afin de la décoller.
    • Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 17 - image 1) zoom_in
    Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 17 - image 1) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 17 - image 2) Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 17 - image 3)

    Etape 17

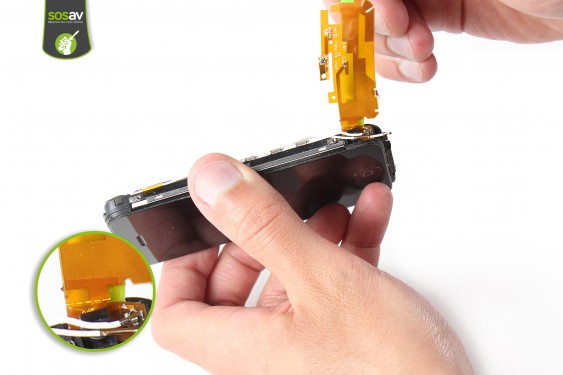

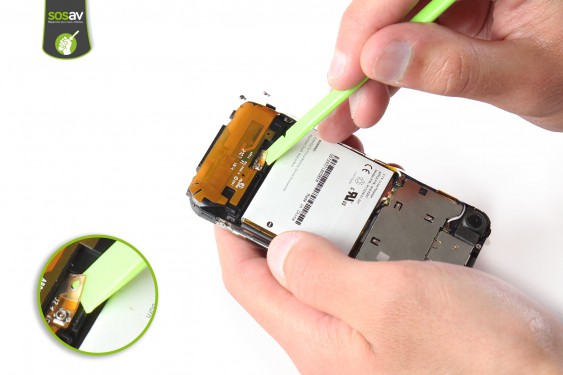

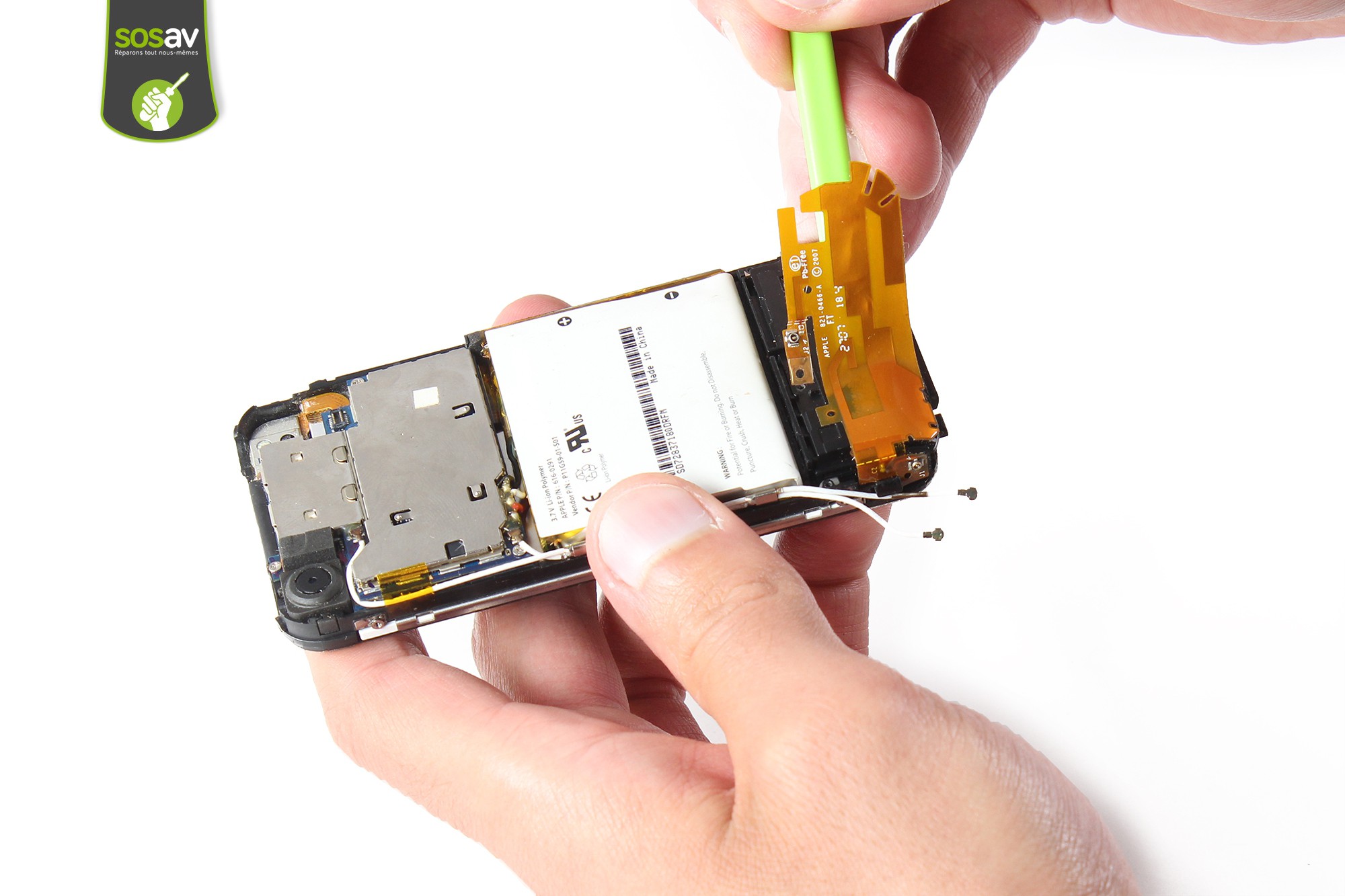

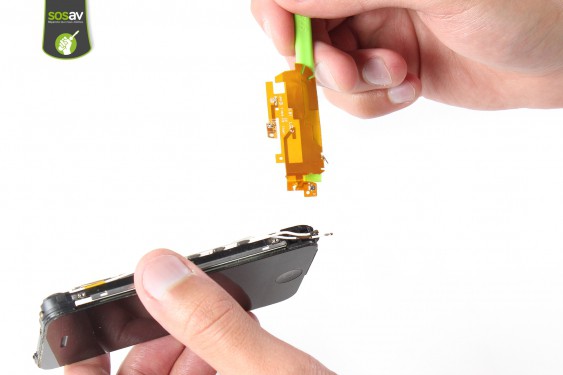

  • Procédez ensuite au décollement de l'antenne puis retirez-la.
    • Guide photos remplacement antenne gsm iPhone (1ère Génération) (Etape 18 - image 1) zoom_in

    Etape 18

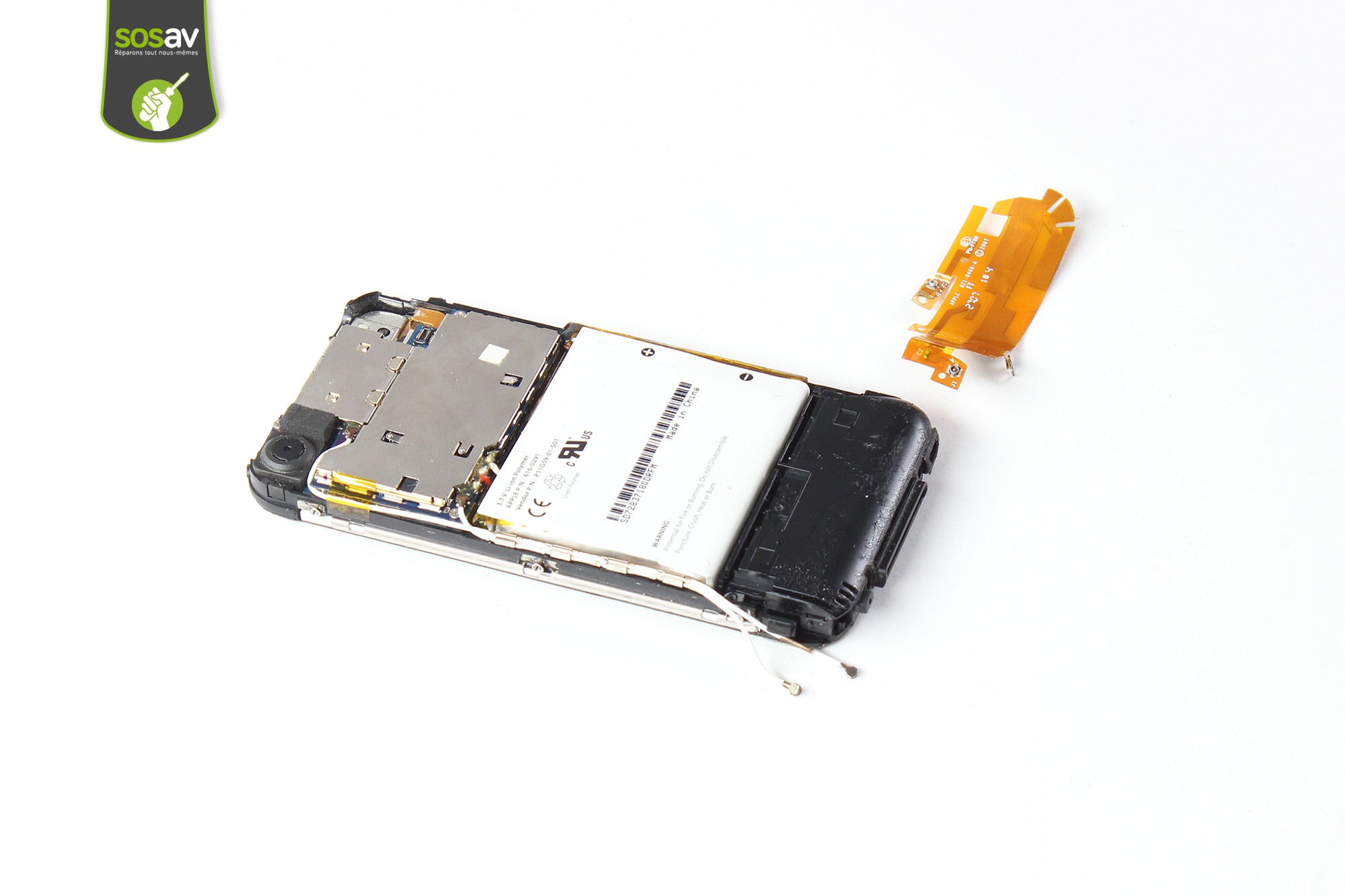

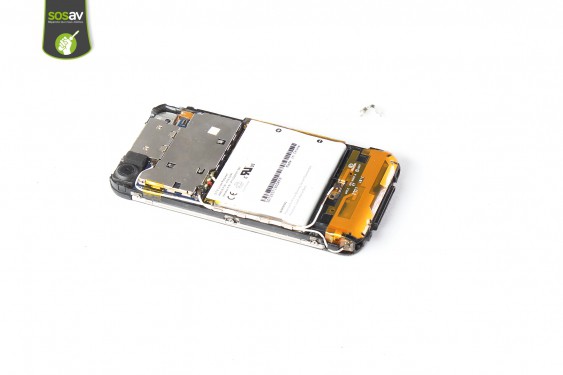

  • L'antenne GSM iPhone 1ère génération est désormais démontée.
  • Procédez à son remplacement par une antenne neuve si cela est nécessaire.

    • Vous avez terminé

    Pour remonter votre iPhone (1ère Génération) suivez ce guide en sens inverse.
