Guide de réparation : Démontage complet iPhone 11

Niveau : Très difficile Temps : 60 min Auteur : Alexandre
5 personnes ont déjà réussi cette réparation ! Pourquoi pas vous ?

Avis à tous les curieux de la réparation iPhone 11, SOSav passe à l'action ! Nous y sommes : voici le démontage complet de la nouvelle bête d'Apple, l'iPhone 11 ! Digne successeur de l'iPhone XR, est-il aussi ressemblant à l'intérieur qu'à l'extérieur ? Hormis son double carré et sa coque arrière plus mat avec des coloris différents, la face avant et les dimensions sont strictement identiques. Que nous réserve le démontage complet de cet iPhone 11 ? Est-ce que la méthode de réparation iPhone va être révolutionnée par cette nouvelle génération ? Est-ce que le démontage comprend toujours vis pentalobe, tri-wing et cruciforme pour vous emmêler les pinceaux ?

Vous saurez tout dans ce démontage complet iPhone 11 puisque nous levons le mystère :)


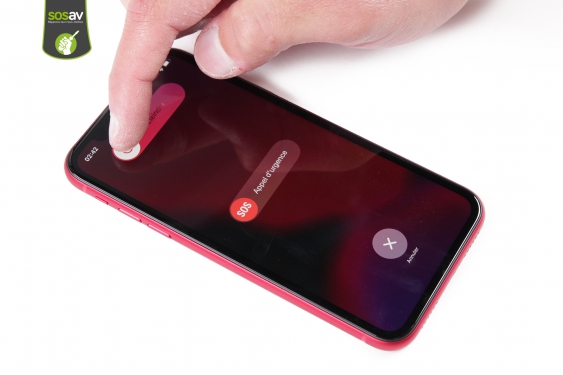

Quelques conseils avant de commencer
Réparation - Guide de réparation : Démontage complet iPhone 11
Format du guide : Pdf Intégrer

Etape 1

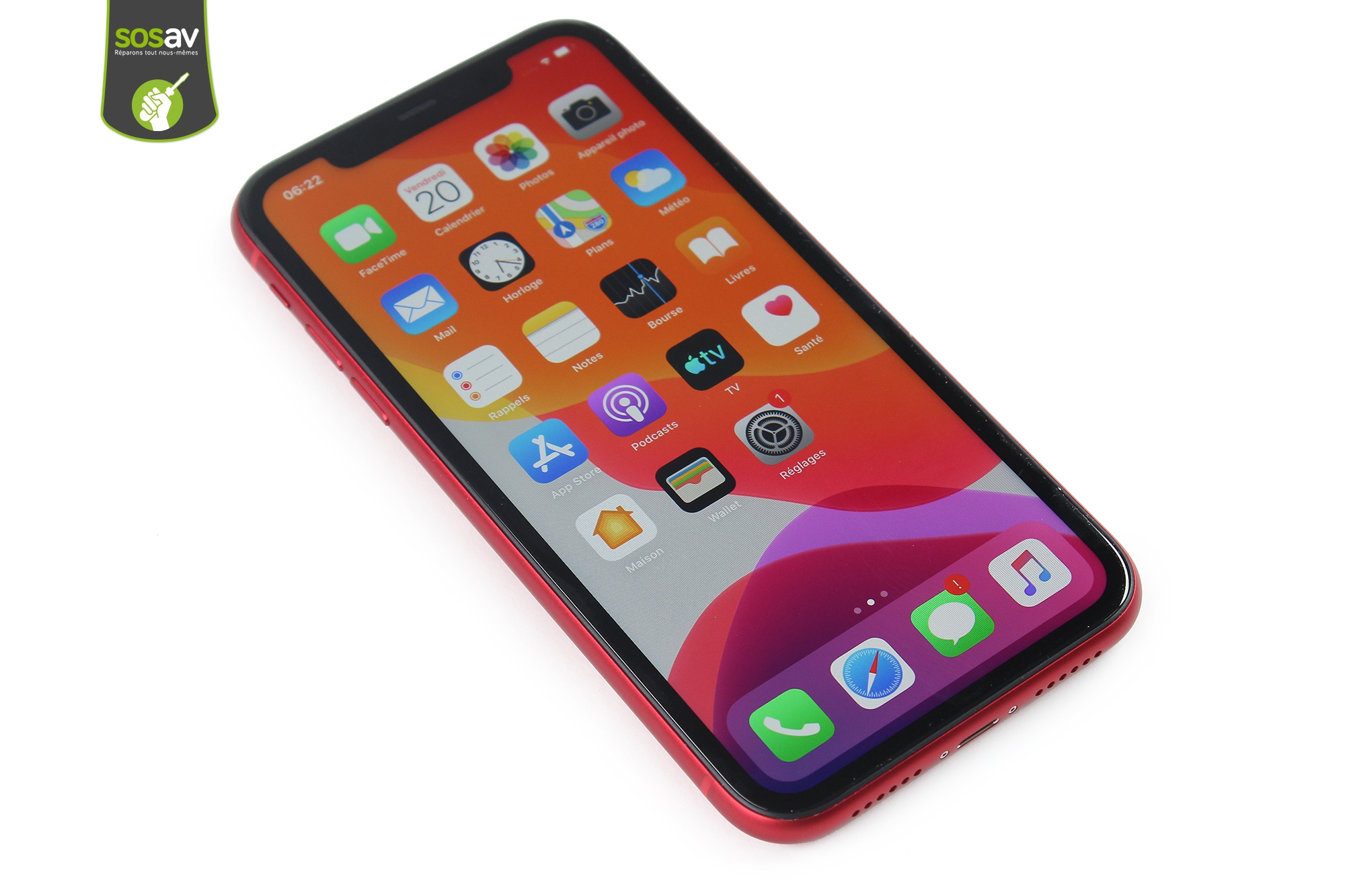

Bienvenue dans ce tout nouveau démontage iPhone 11 !
Comme chaque année, nous ouvrons le tout nouvel iPhone en vue de vous montrer sa modularité, ses composants et établir son niveau de réparabilité.

Avant de poursuivre, voici quelques caractéristiques de ce nouvel iPhone 11 :

Système d'exploitation : iOS 13

Ecran : LCD de 5,8 pouces

Processeur : A13 "Bionic" 64bits

Mémoire : 64, 256 ou 512 Go

Appareil photo :

Façade : 12 Megapixels à ouverture F2.2

Arrière : 12 Megapixels à ouverture F1.8 (double objectif)

Poids : 194 grammes

Connectivité : WiFi, Bluetooth, GPS avec compatibilité Galileo/QZSS/GLONASS, NFC (Apple Pay) , charge par induction….

Etape 2

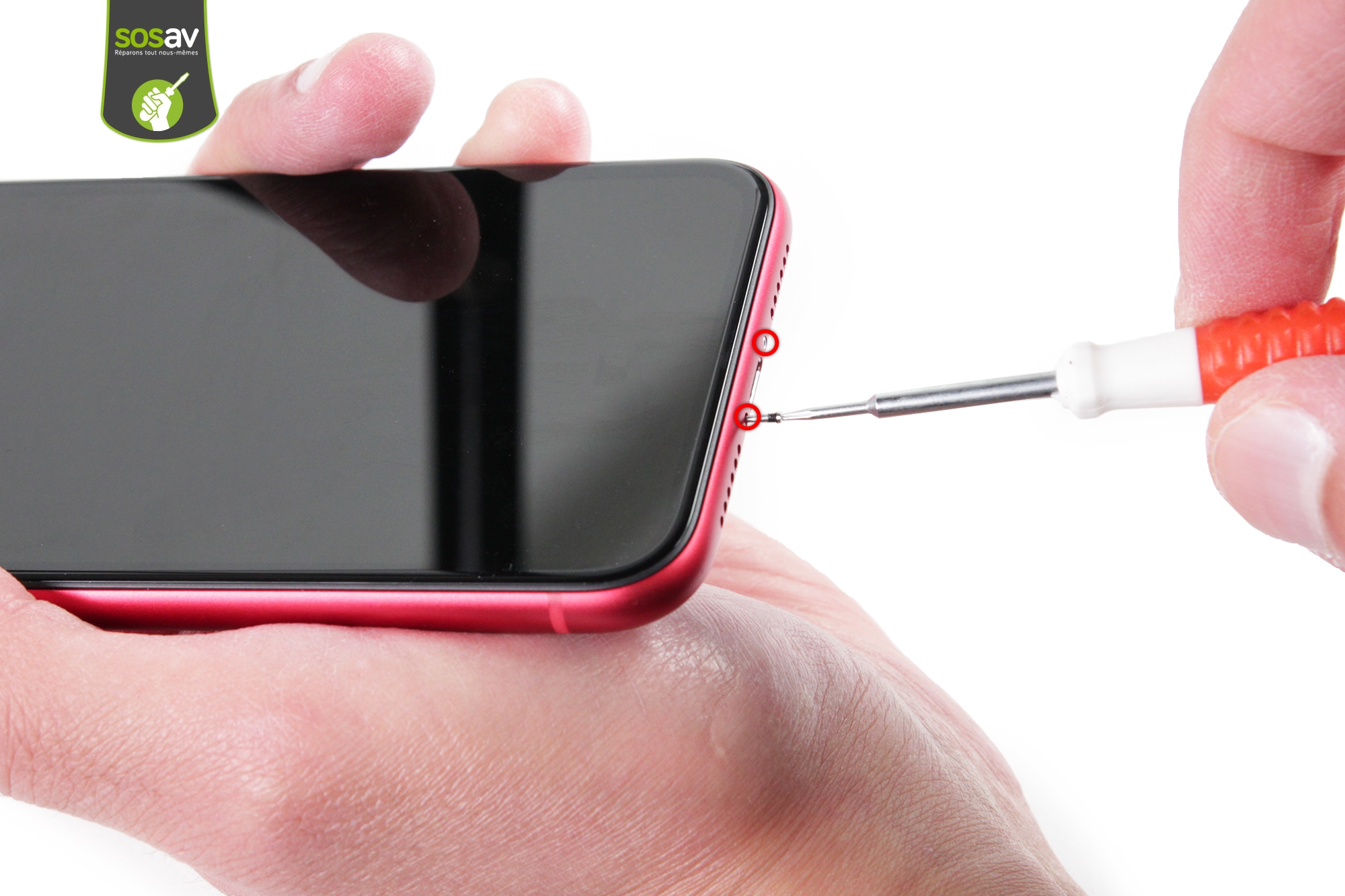

Le démontage commence, comme pour tout iPhone depuis l'iPhone 4, par les vis du bas, de type pentalobe.

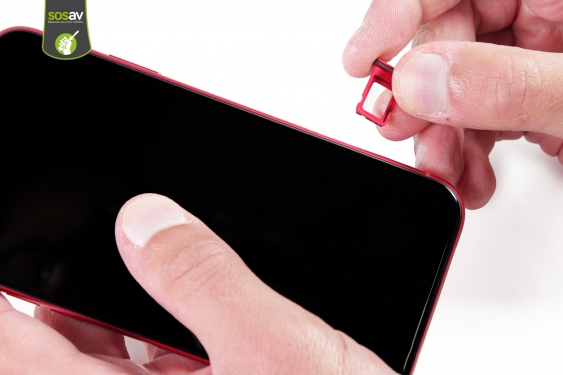

Nous retirons ensuite le tiroir SIM, situé sur le côté droit.

Telephones reconditionnés

Etape 3

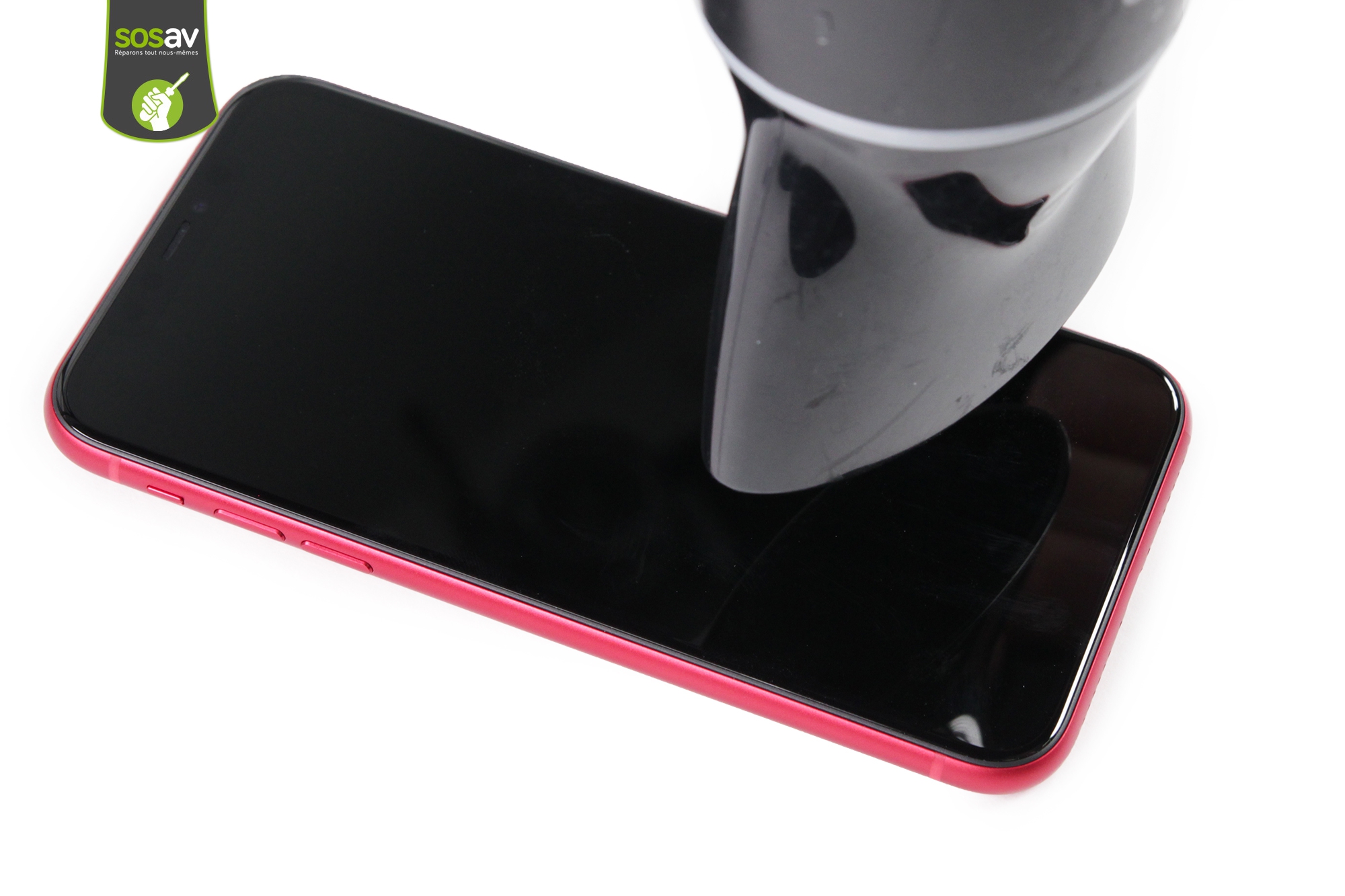

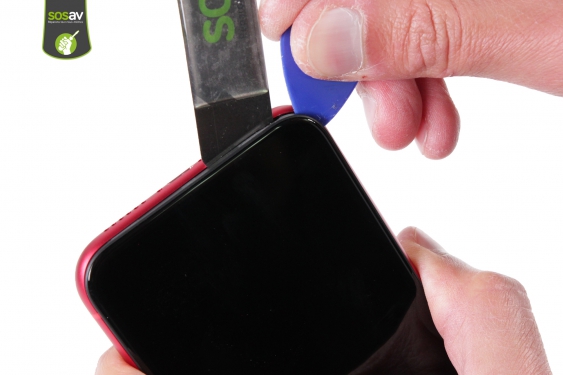

Afin de décoller l'écran, il est nécessaire de le chauffer quelques instants à l'aide d'un sèche-cheveux.

L'opération a pour but de ramollir le joint maintenant l'écran sur le châssis.

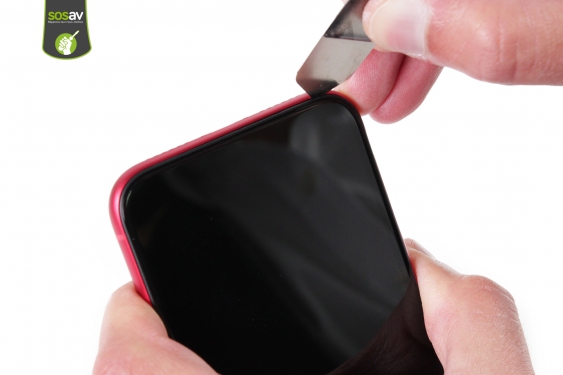

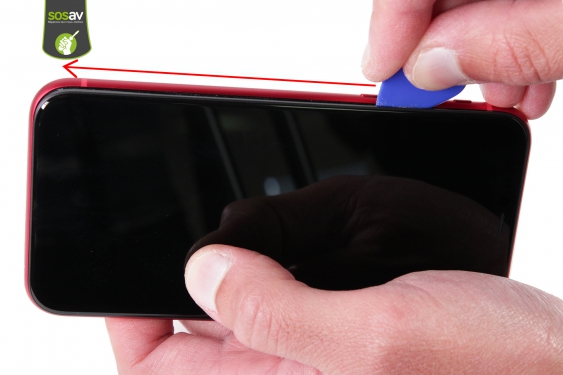

Une fois le joint ramolli, nous glissons une spatule iSesamo ainsi qu'un médiator pour séparer les deux pièces délicatement.

Etape 4

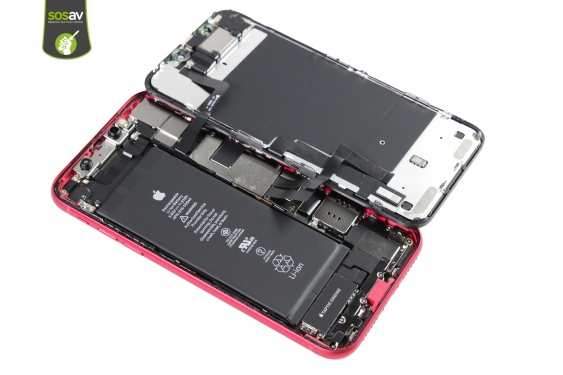

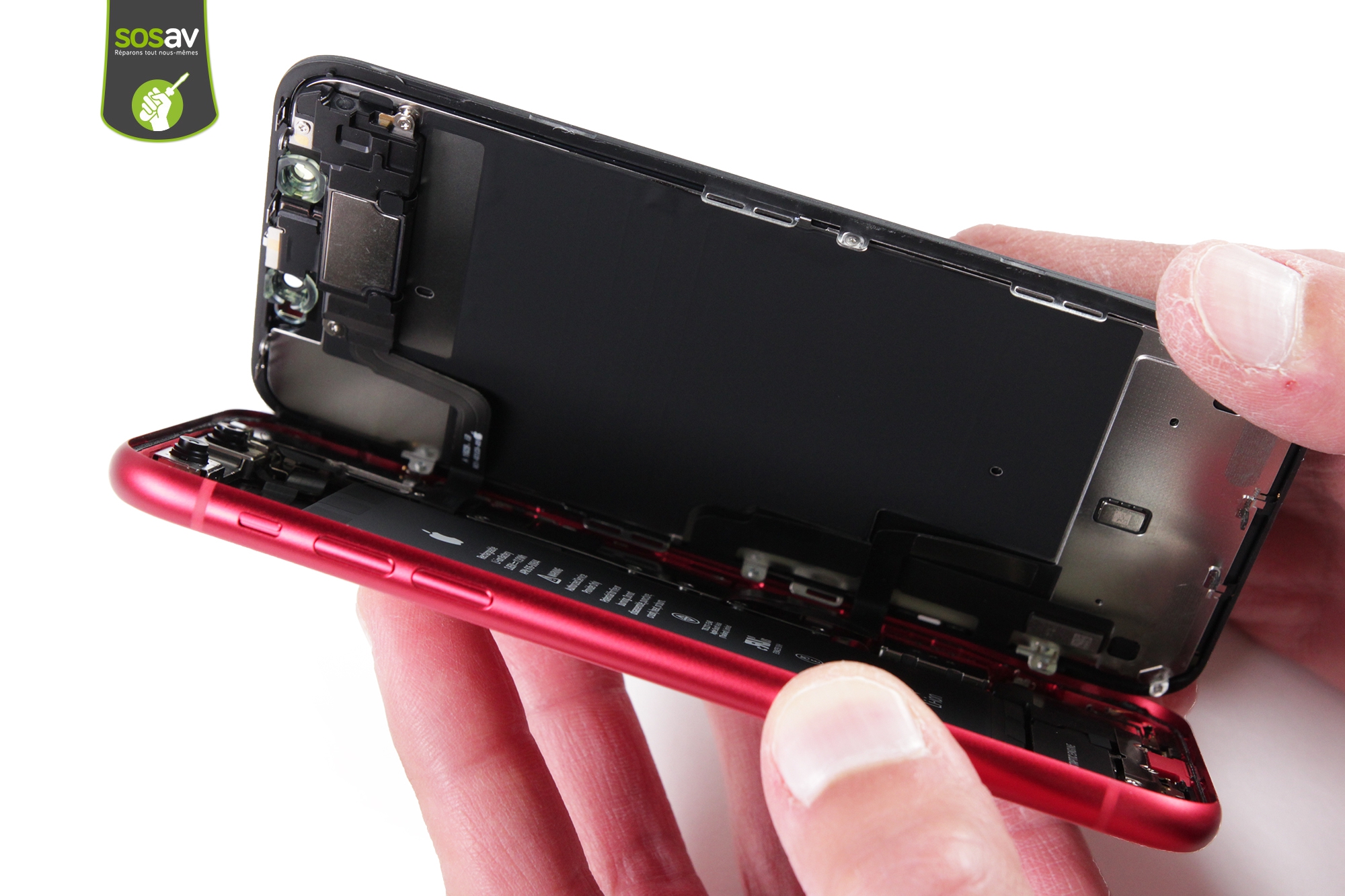

L'écran ouvert, nous découvrons l'intérieur de cet iPhone 11, aux allures d'iPhone XR.

Etape 5

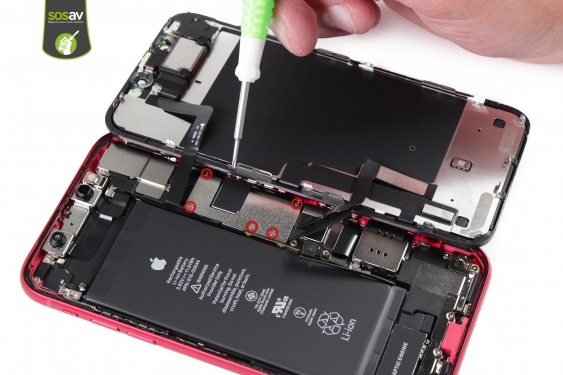

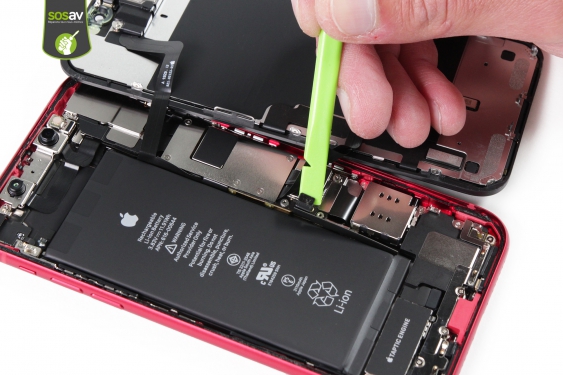

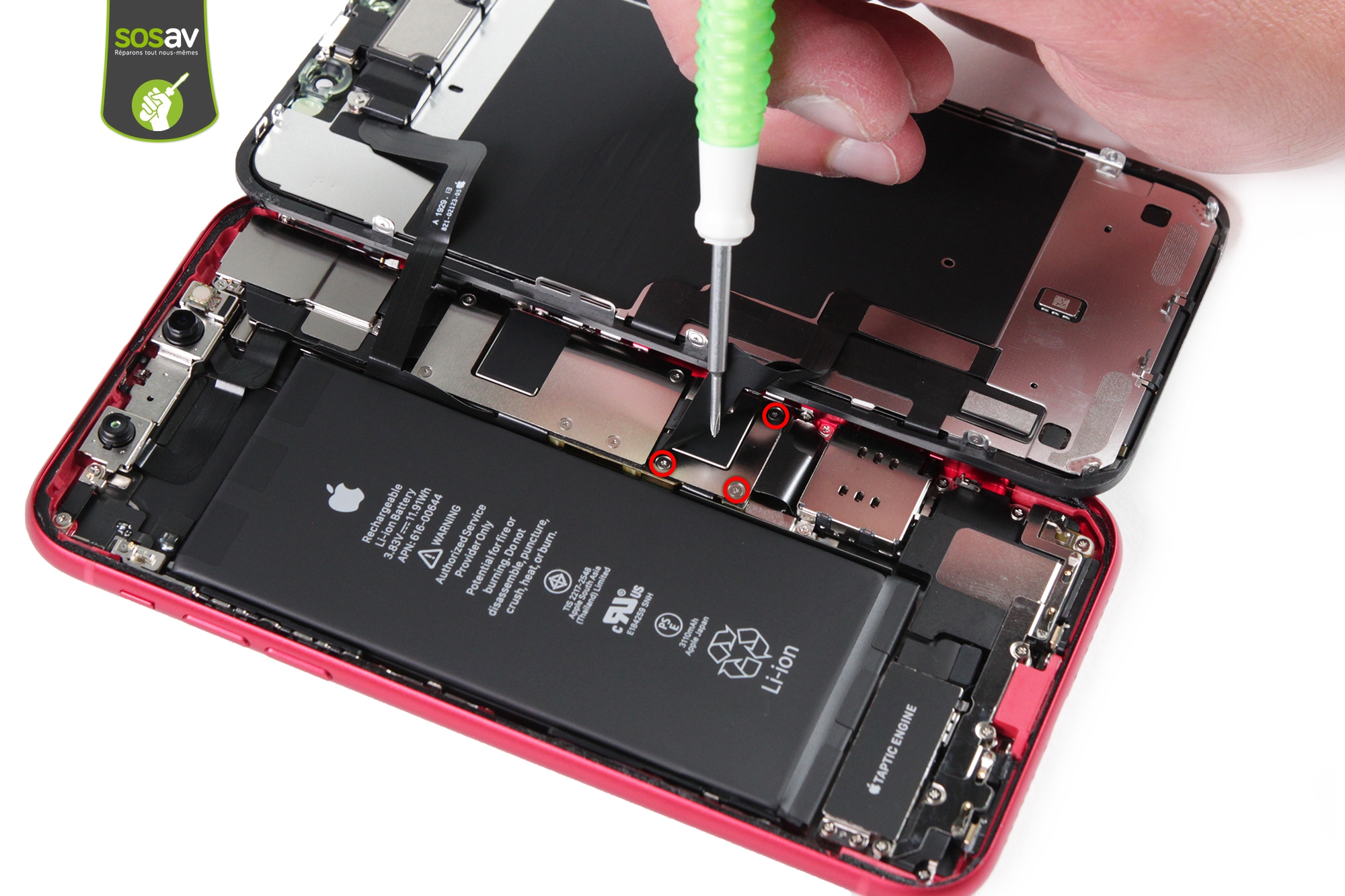

Le retrait de l'écran iPhone 11 passe par le retrait de plusieurs vis triwing (au nombre de 3 pour la plaque batterie) et de 5 pour la plaque écran.

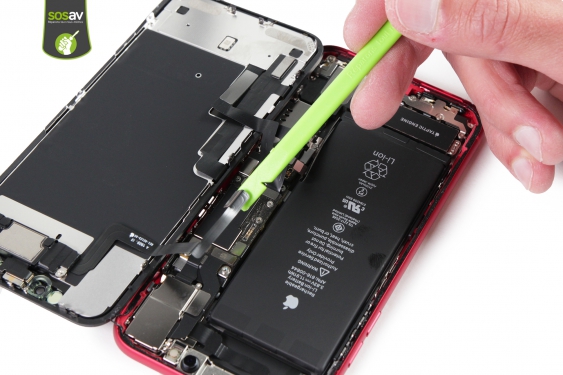

Une fois dévissées, il est nécessaire de retirer les nappes afin de démonter l'écran.

Etape 6

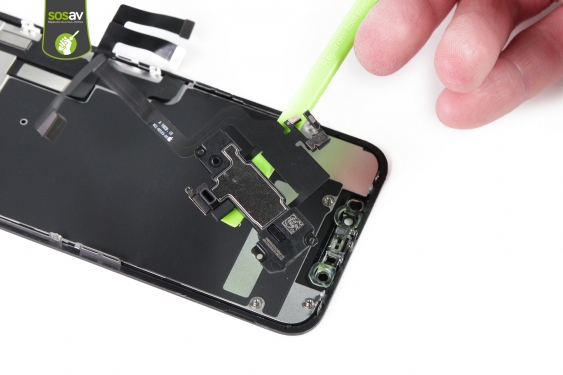

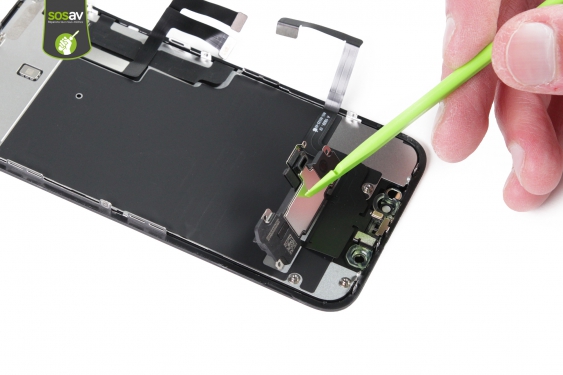

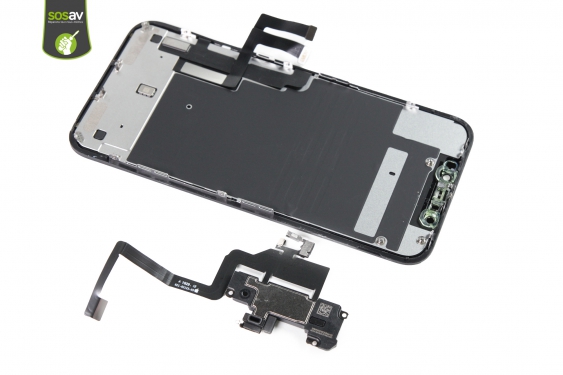

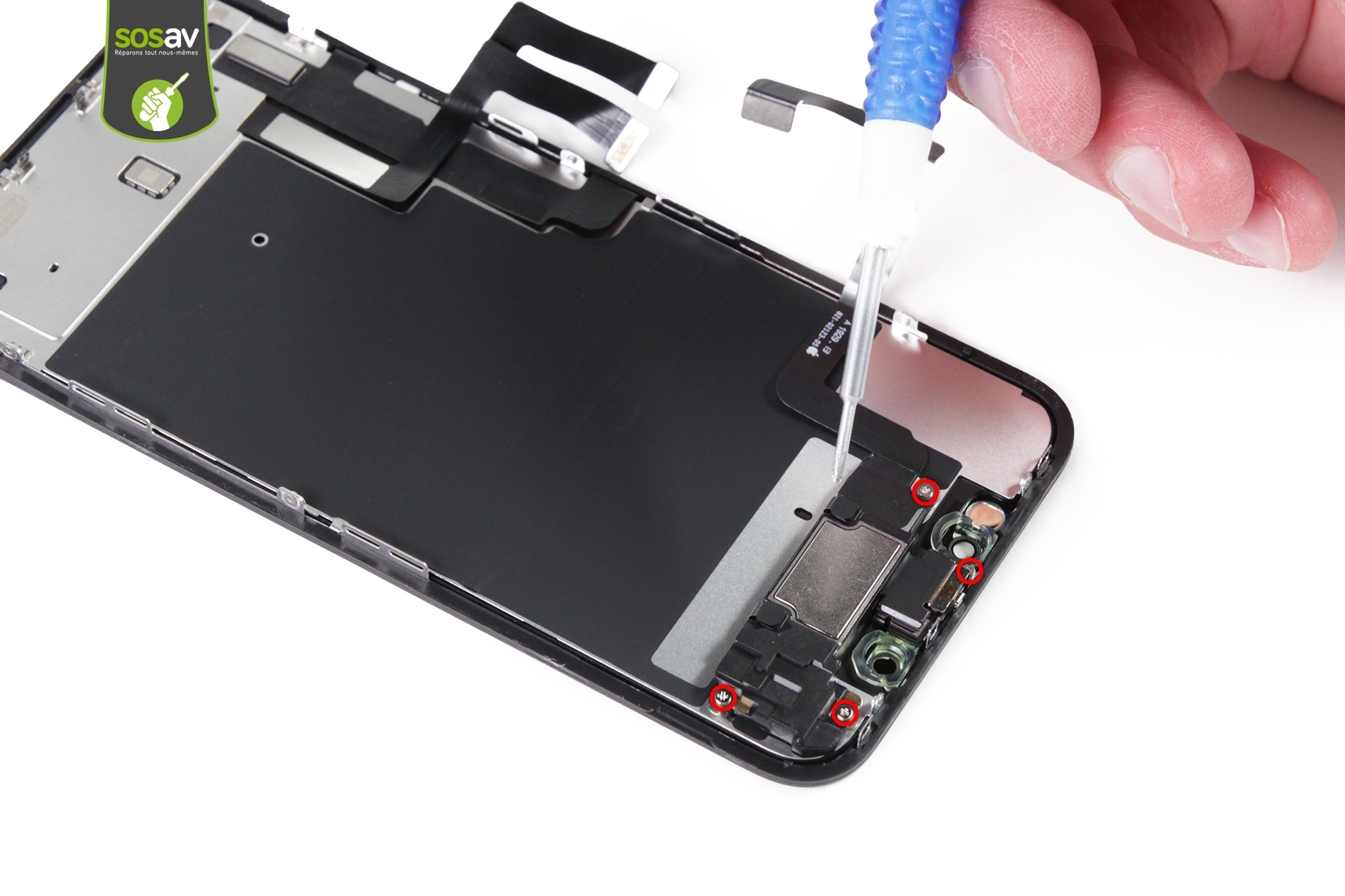

A l'image des iPhones de générations précédentes et de l'iPhone 11 Pro Max, la nappe écouteur/FaceID/Microphone secondaire se démonte sans trop de difficultés.

Plusieurs vis cruciformes et une vis triwing assurent son maintien sur l'écran.

Boutique pièces détachées

Etape 7

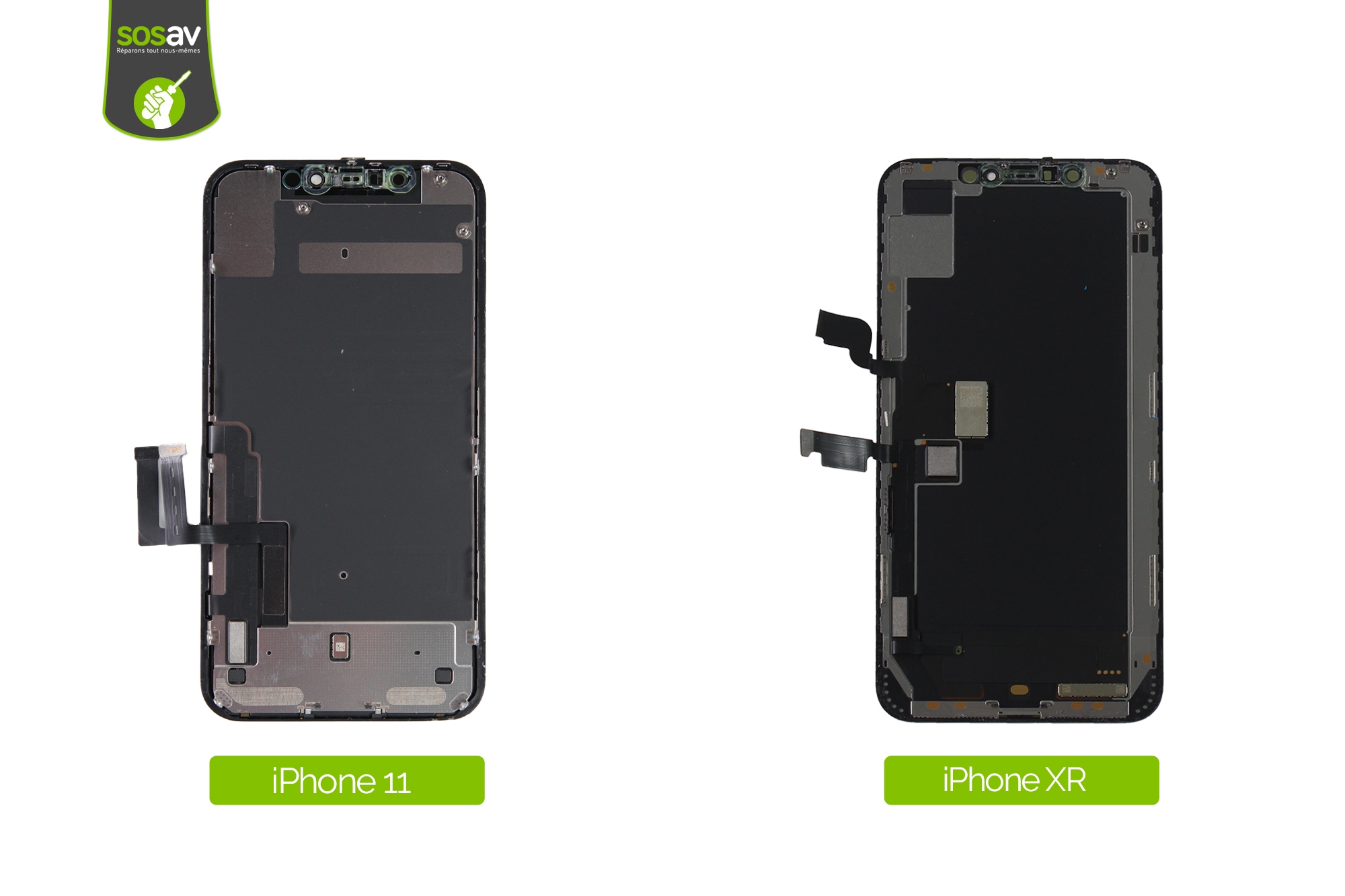

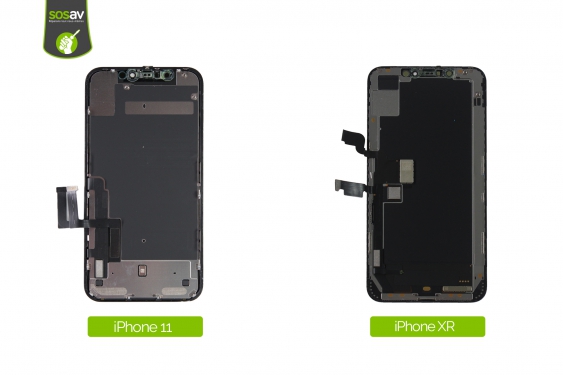

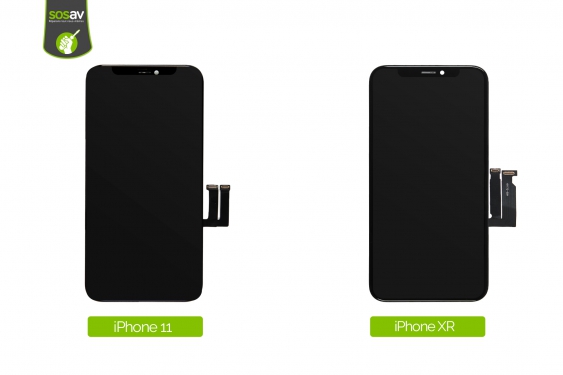

Deux nappes, un aspect similaire, des connecteurs différents. Telles sont les différences entre les écrans des iPhone XR et iPhone 11.

Etape 8

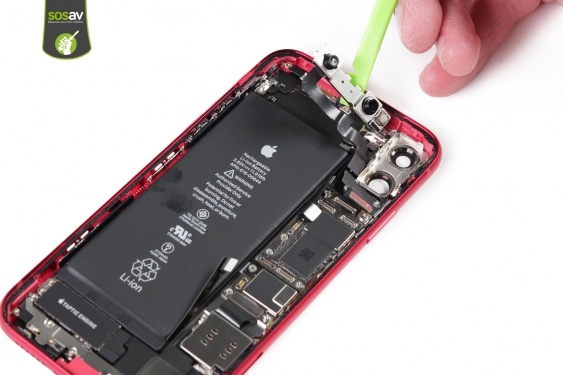

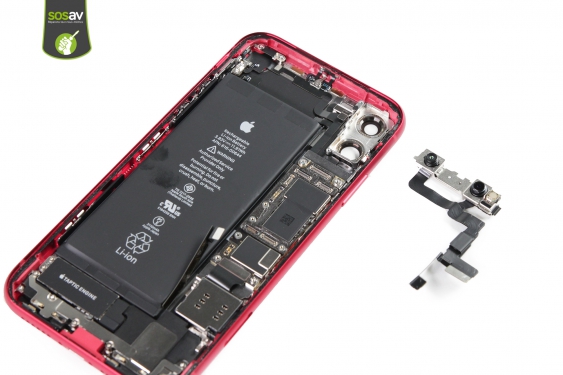

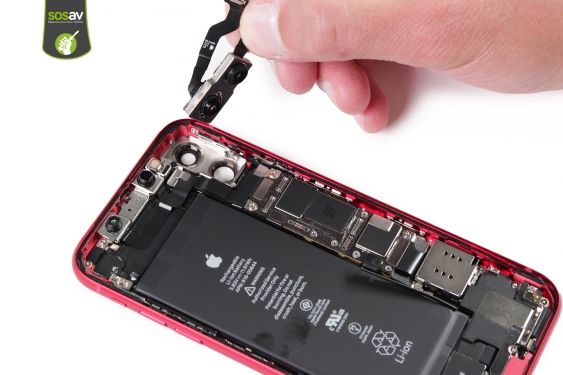

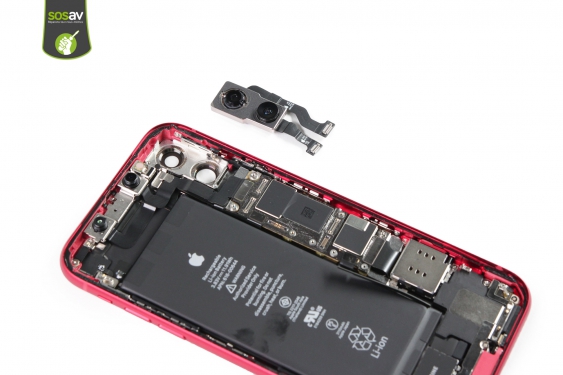

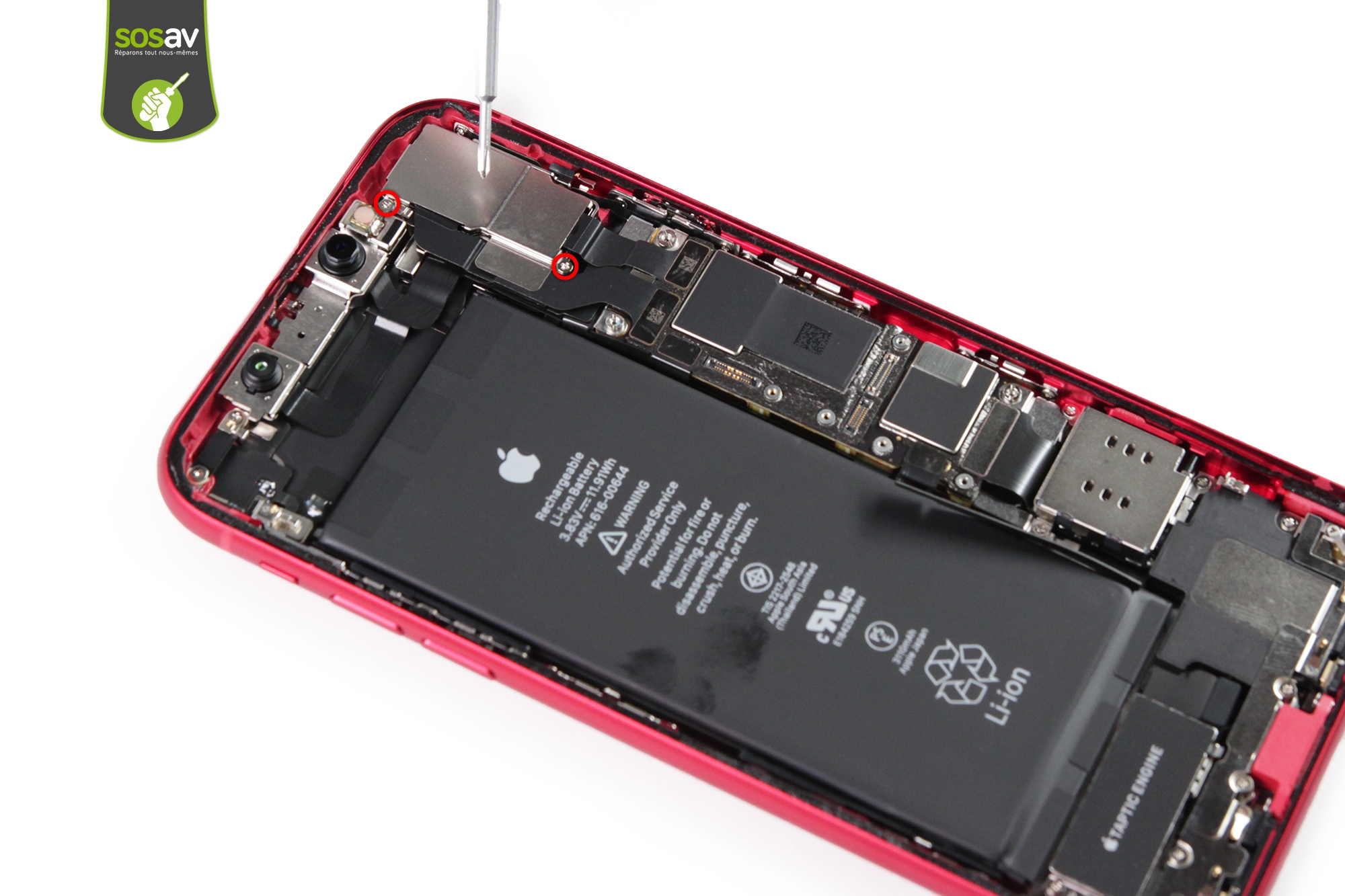

Nous poursuivons avec le démontage de la caméra arrière, maintenue par deux connecteurs et une plaque métallique.

L'appareil photo arrière est fabriqué d'un seul tenant, les deux objectifs posés l'un sur l'autre.

Le retrait de cette pièce s'est réalisé rapidement et sans aucun problème.

Etape 9

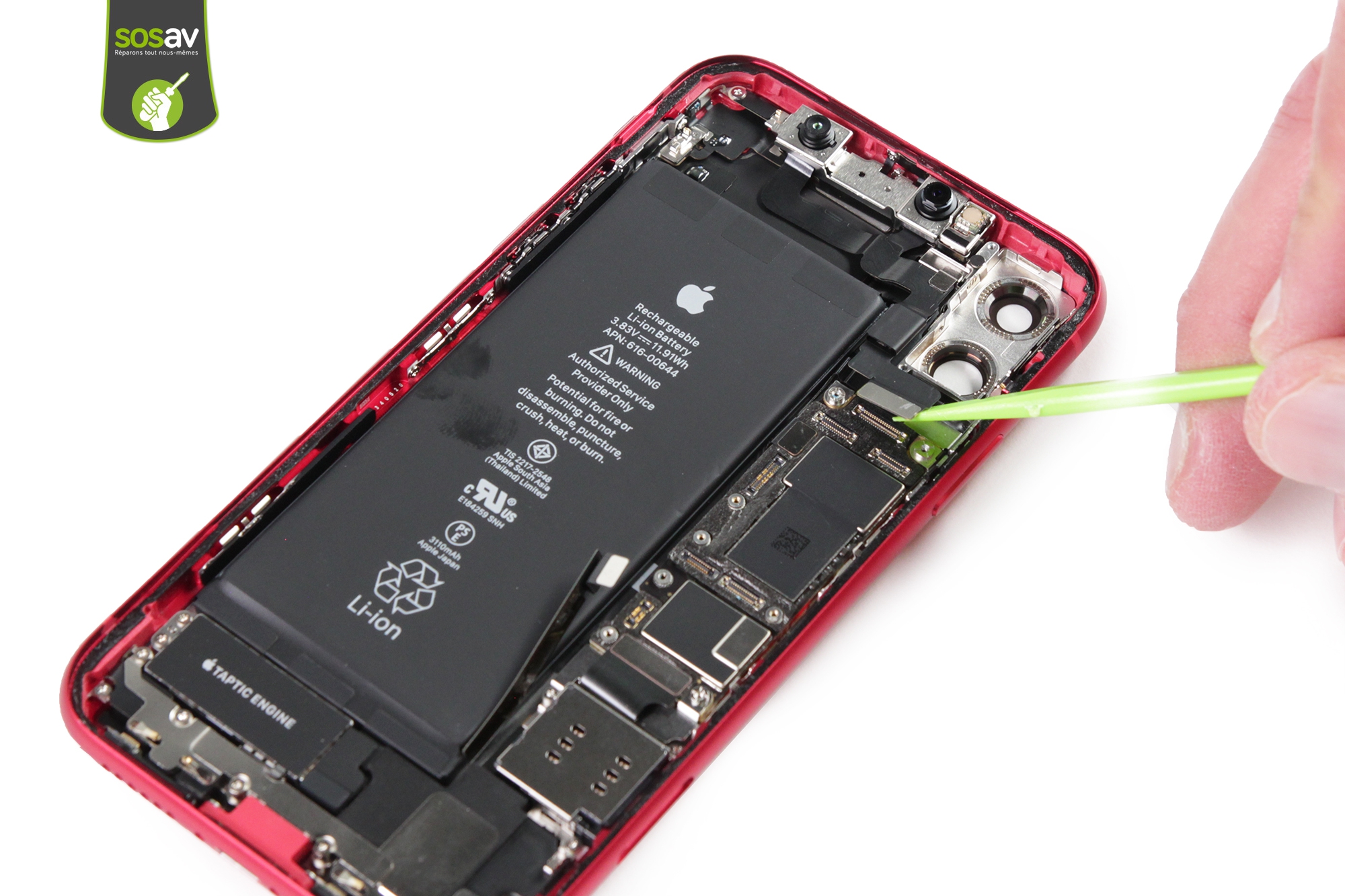

Afin de retirer le module FaceID, la déconnexion de plusieurs nappes a été nécessaire.

Le module est ensuite venu sans forcer.

Le remplacement de ce module serait utile mais uniquement si les particuliers et professionnels avaient accès au logiciel unique qu'Apple exploite afin de ré-appairer le module à la carte mère.

Le changement de ce module par un module compatible entraîne à l'heure actuelle la perte de la fonction "FaceID".

Etape 10

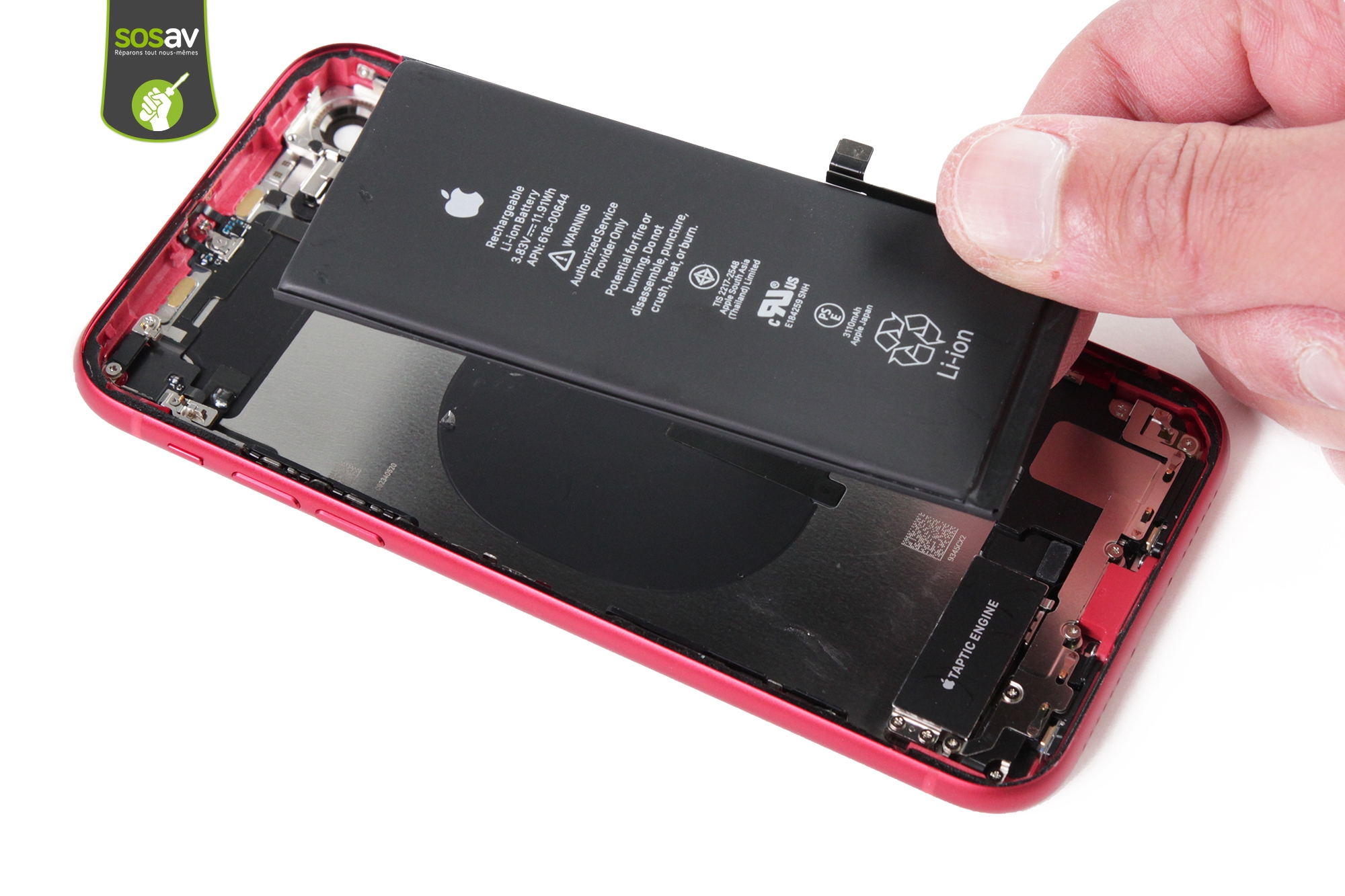

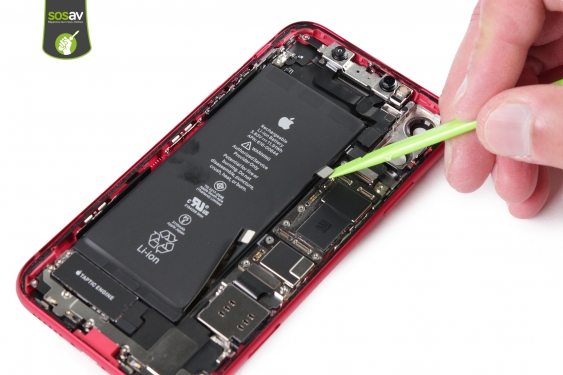

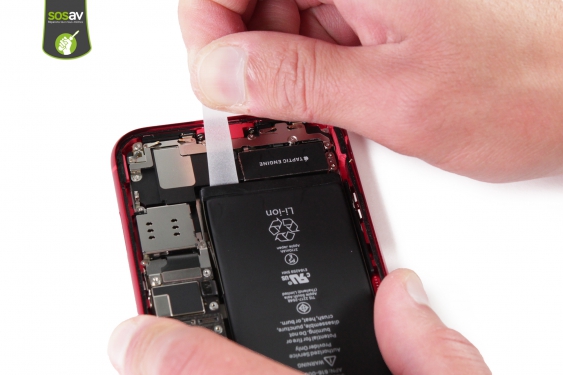

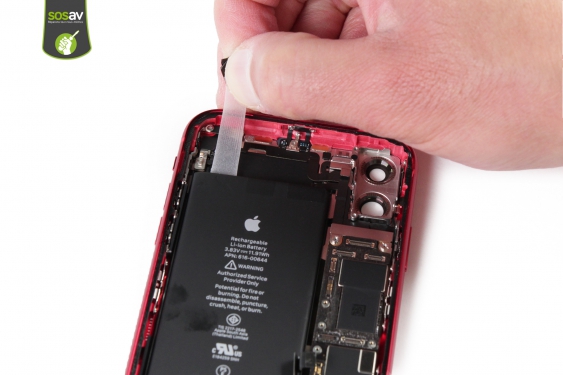

Comme pour l'iPhone 11 Pro Max, nous n'avons pas eu à faire grand chose pour retirer la batterie :

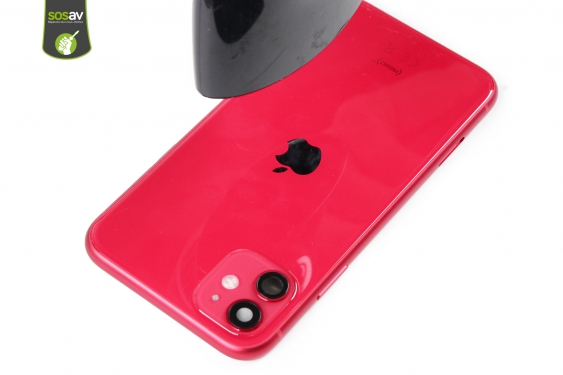

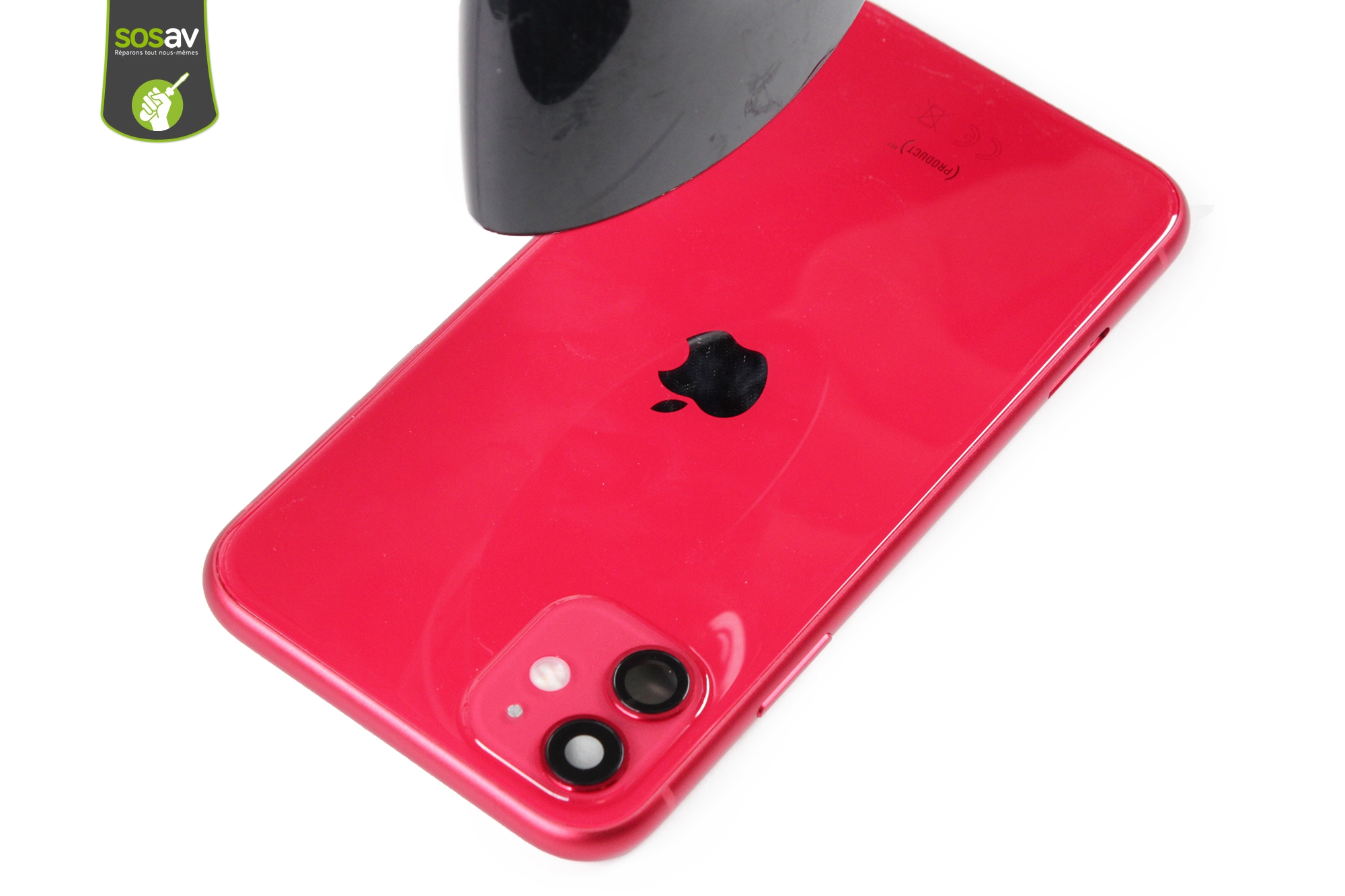

Quelques secondes de chauffe de l'arrière du téléphone, le retrait des autocollants de maintien de la batterie et le tour est joué !

Contrairement aux iPhones précédents (iPhone 8/8+), nous n'avons eu aucun problème à décoller la batterie iPhone 11. Pas d'adhésif ou de colle puissante. Pas besoin d'utiliser de produit pour réussir à la décoller. Non et non.

Achat responsable

Etape 11

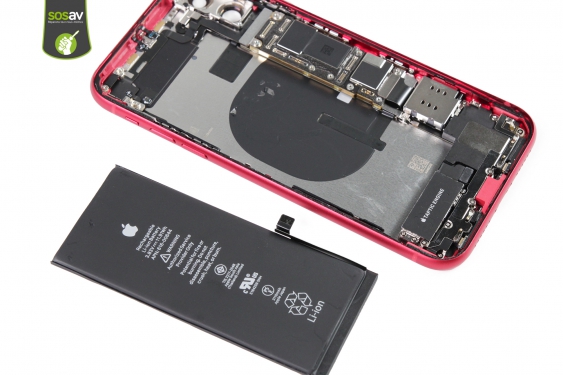

Voici la fameuse batterie iPhone 11 affichant 3110mAh pour 3,83V.

Etape 12

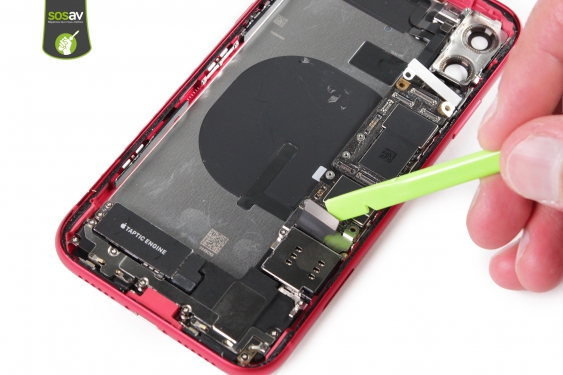

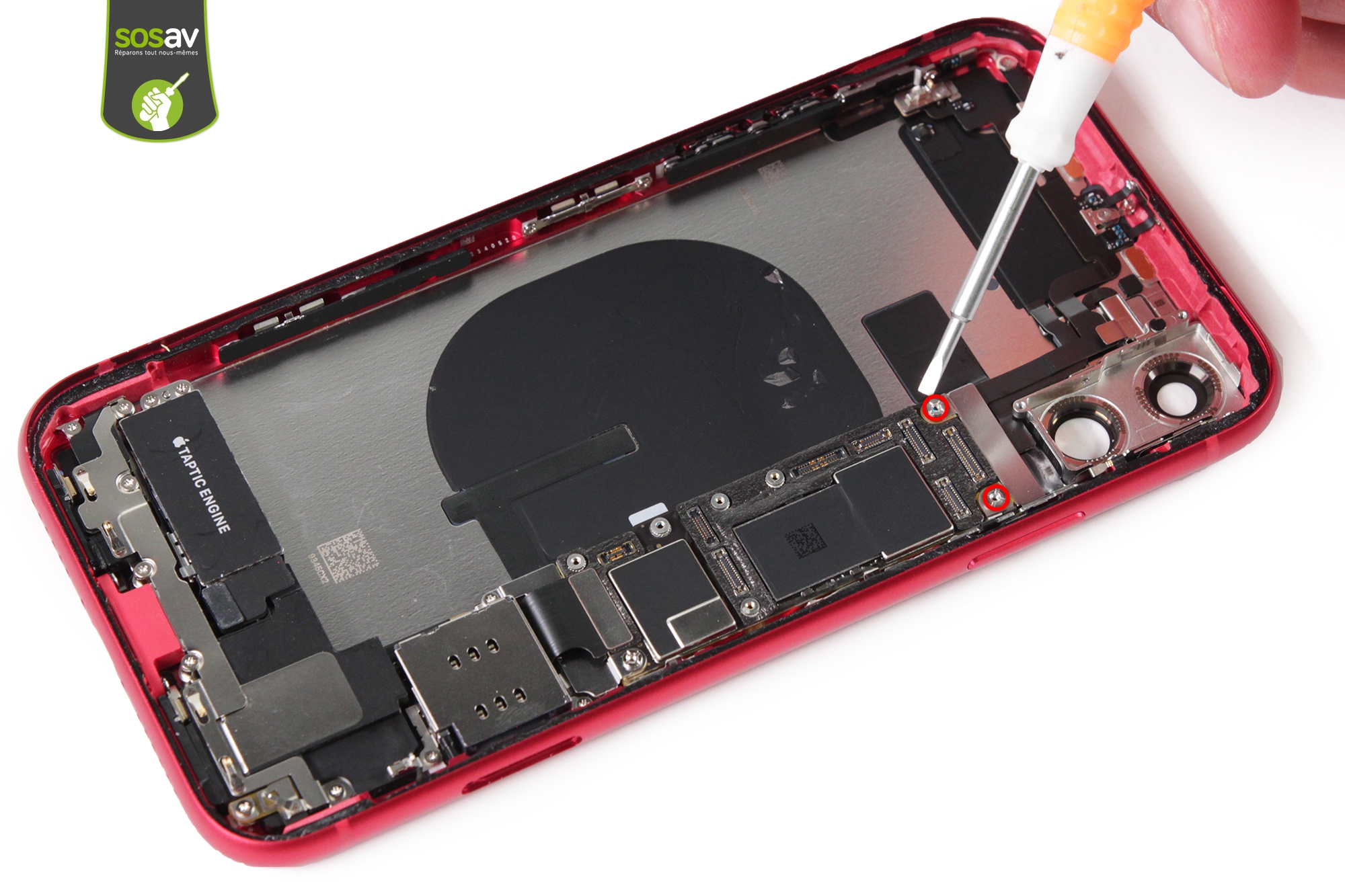

Plusieurs vis type "rivet" et nappes maintiennent la carte mère iPhone 11 sur son châssis.

Etape 13

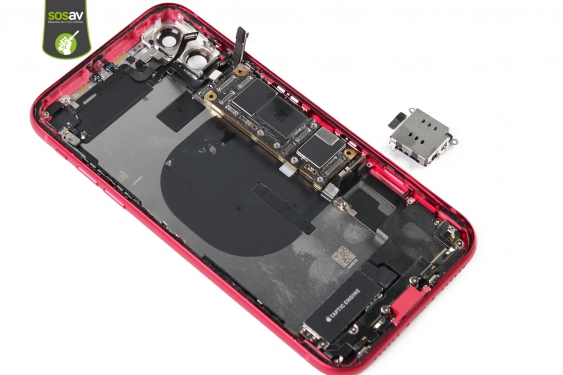

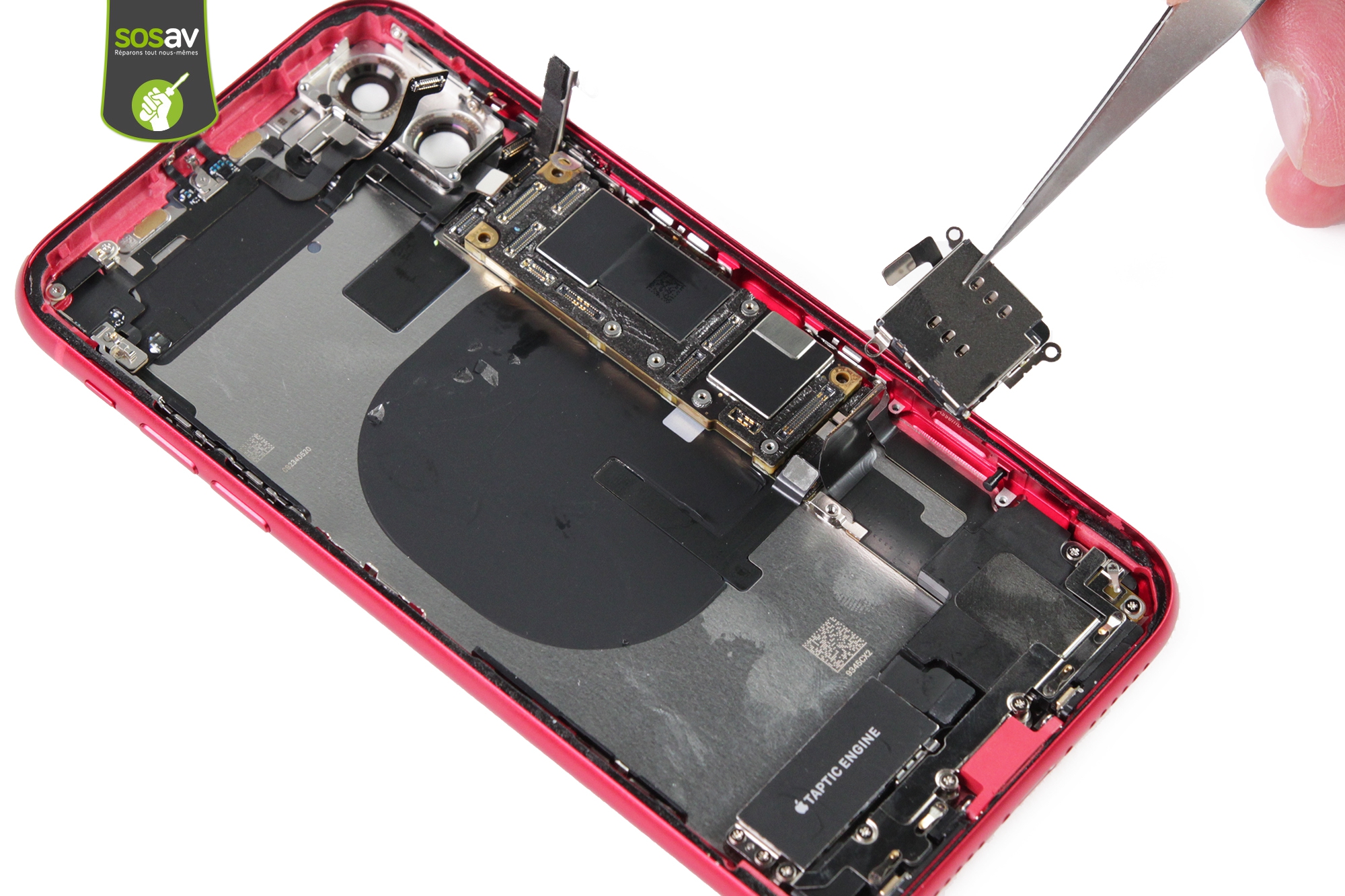

Similitude avec l'iPhone XR : Le logement pour carte SIM se démonte et peut se remplacer aisément !

Nous ne savons pas pourquoi Apple propose cela sur cet iPhone, mais pas pour l'iPhone 11 Pro Max. Mystère et quel dommage surtout !

Etape 14

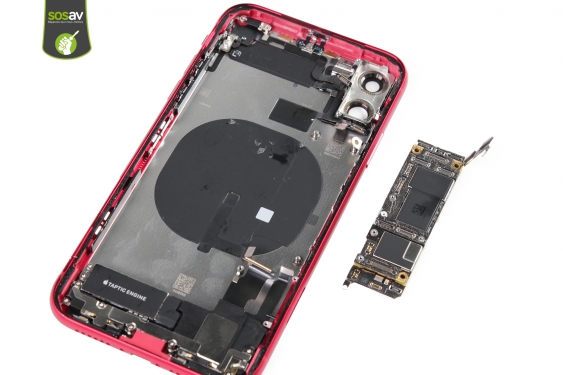

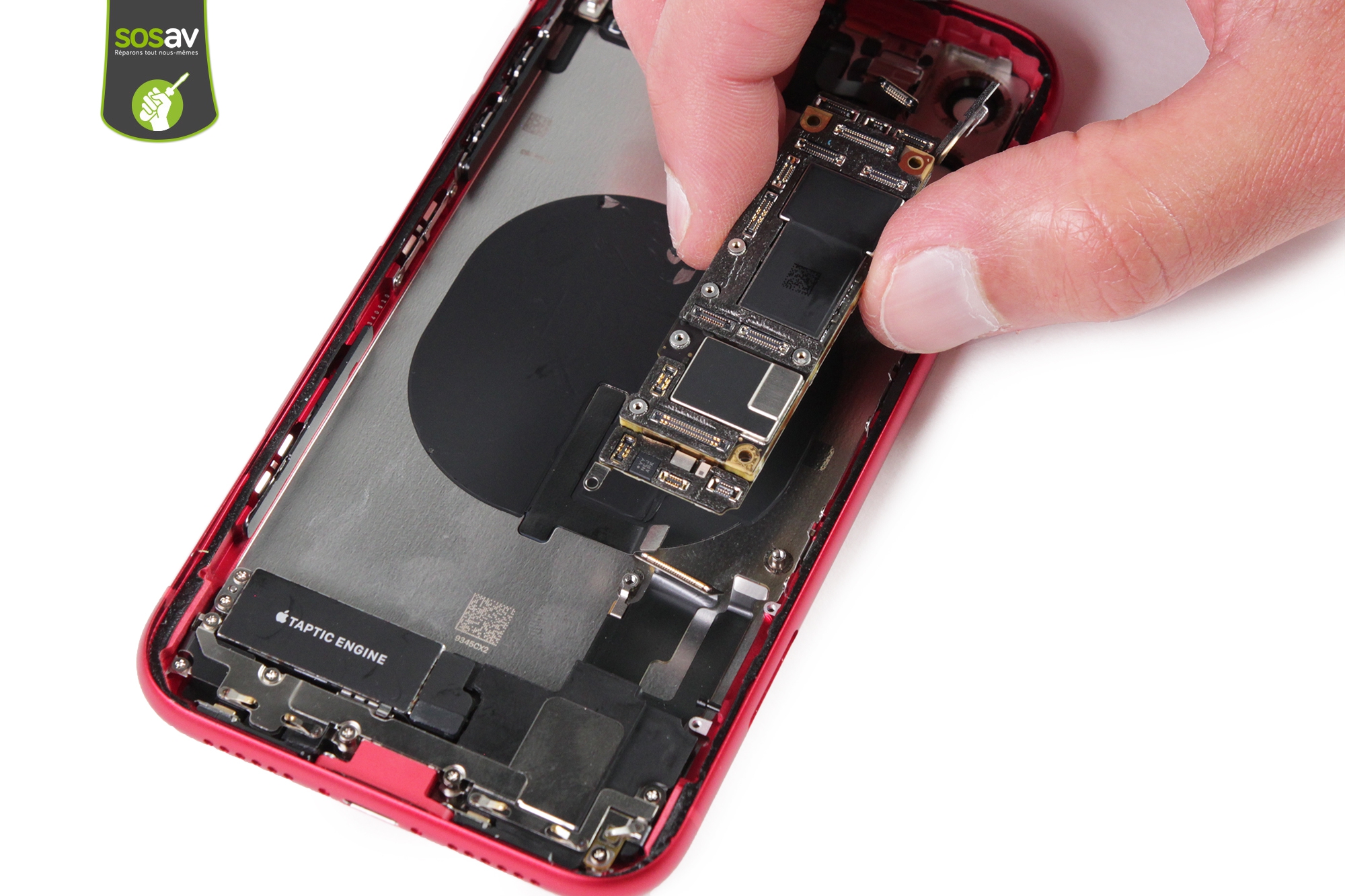

Le retrait de la carte mère se fait ensuite très simplement une fois les vis, nappes et emplacement SIM démontés.

Achat responsable

Etape 15

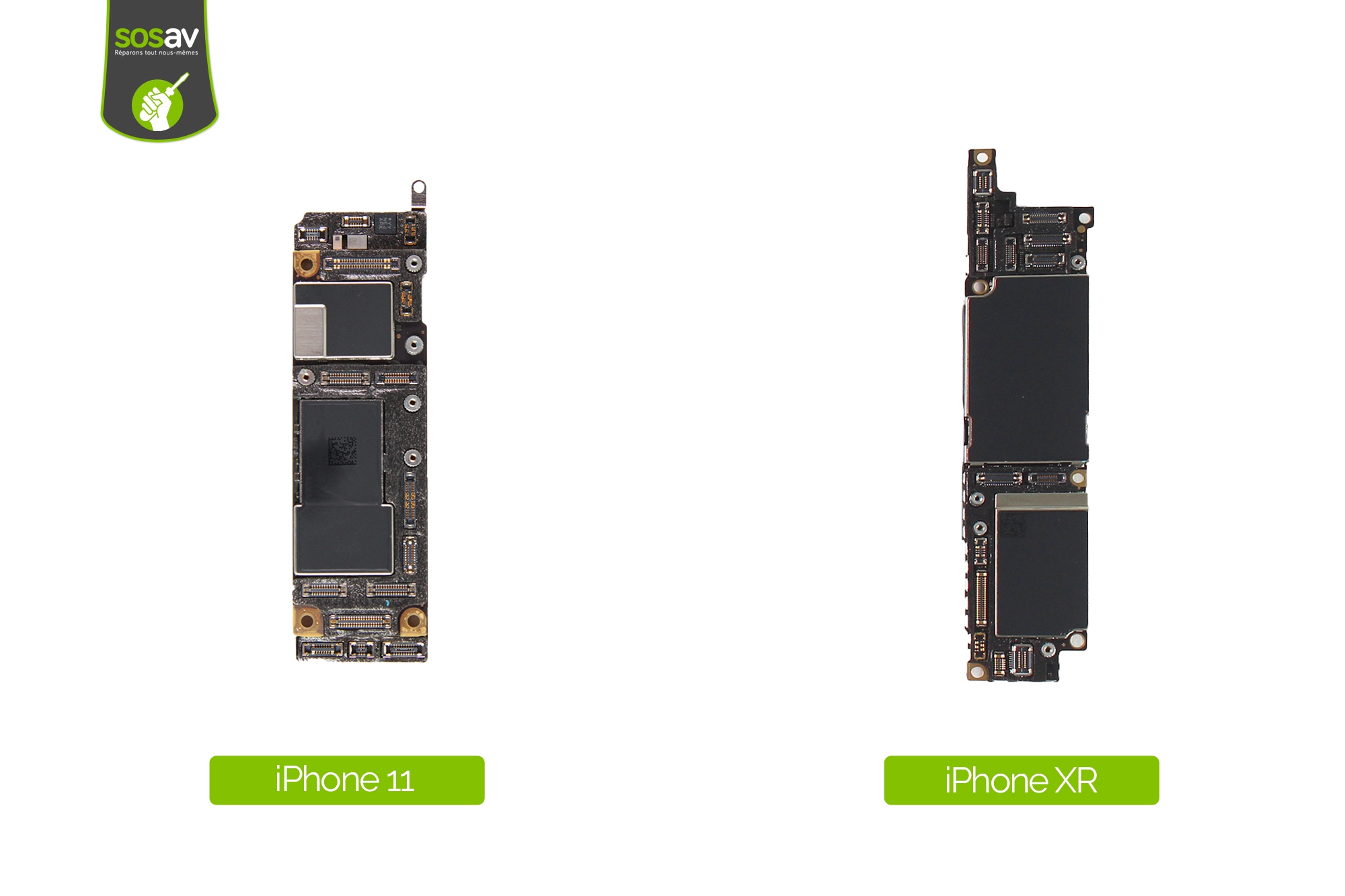

Comparaison de la carte mère de l'iPhone 11 vs iPhone XR.

Peu de différences cette fois-ci, pas de franche réduction de taille ou d'aspect, contrairement à celle de l'iPhone 11 Pro Max.

Etape 16

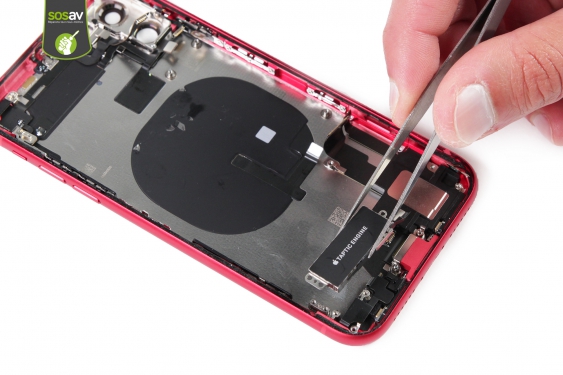

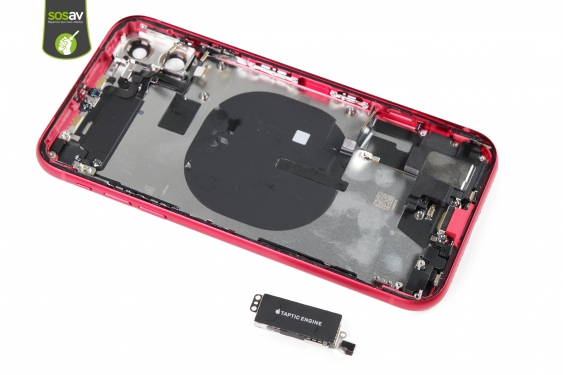

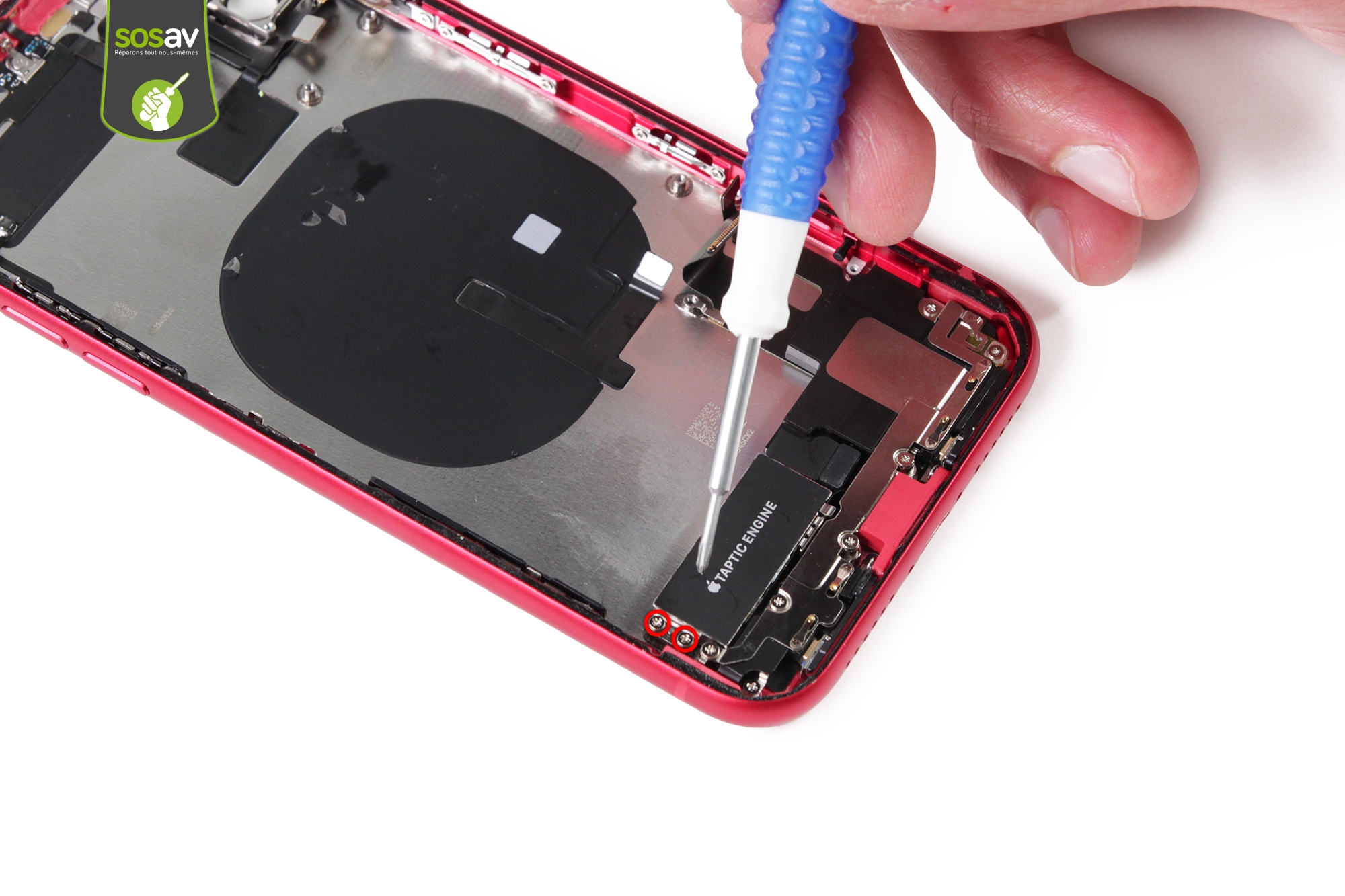

Le démontage du moteur de vibration Taptic Engine s'effectue simplement via le retrait de trois vis cruciformes.

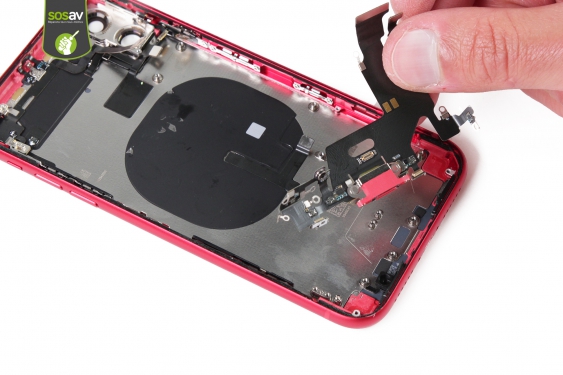

Ce dernier est connecté au connecteur de charge via une petite nappe amovible.

Etape 17

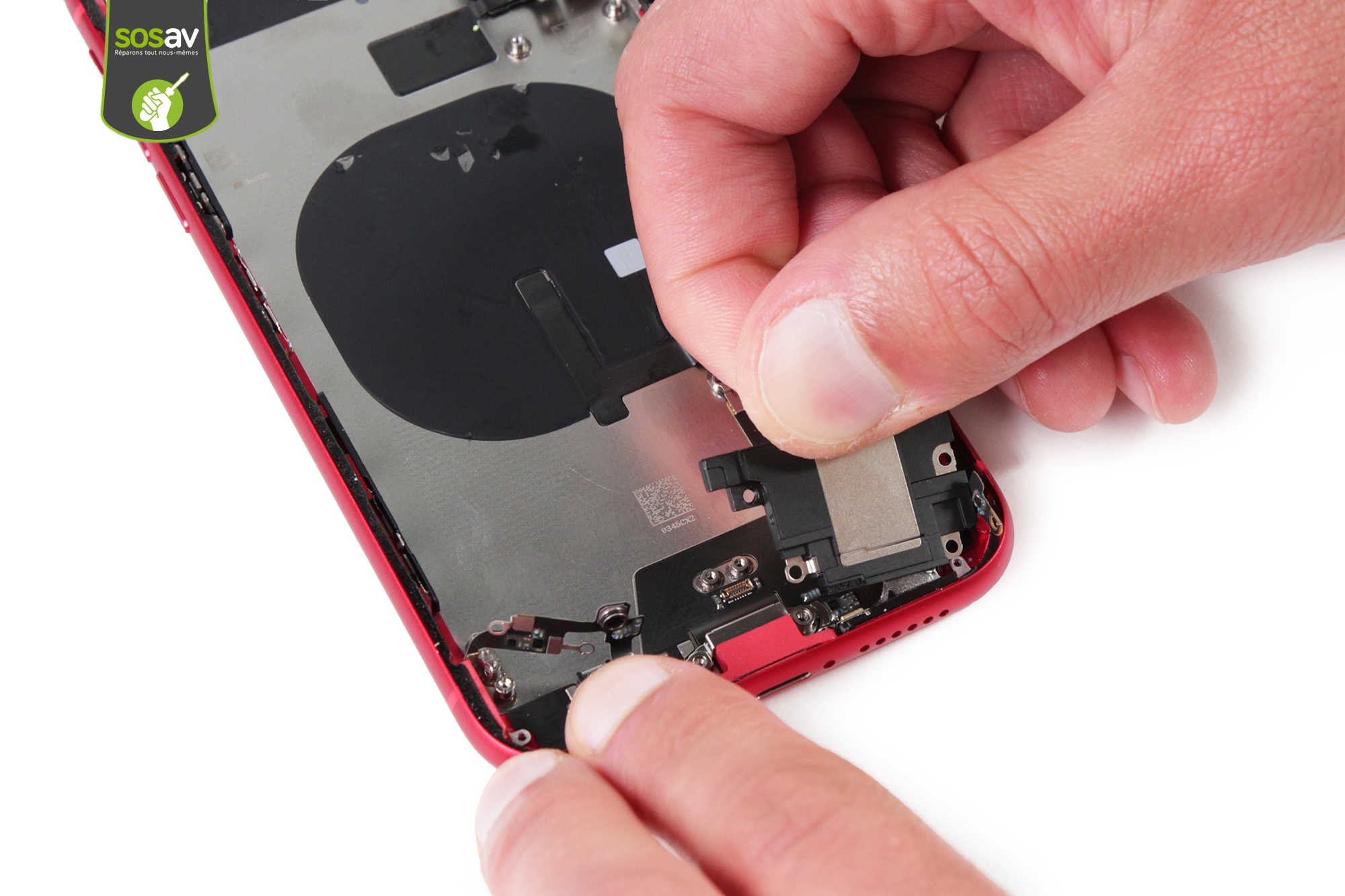

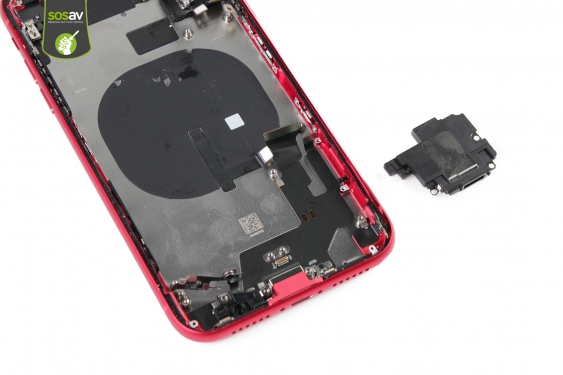

Le retrait du haut-parleur s'effectue en tirant doucement dessus.

Le joint lié au haut-parleur se déchirant, son changement est alors nécessaire après remplacement.

Etape 18

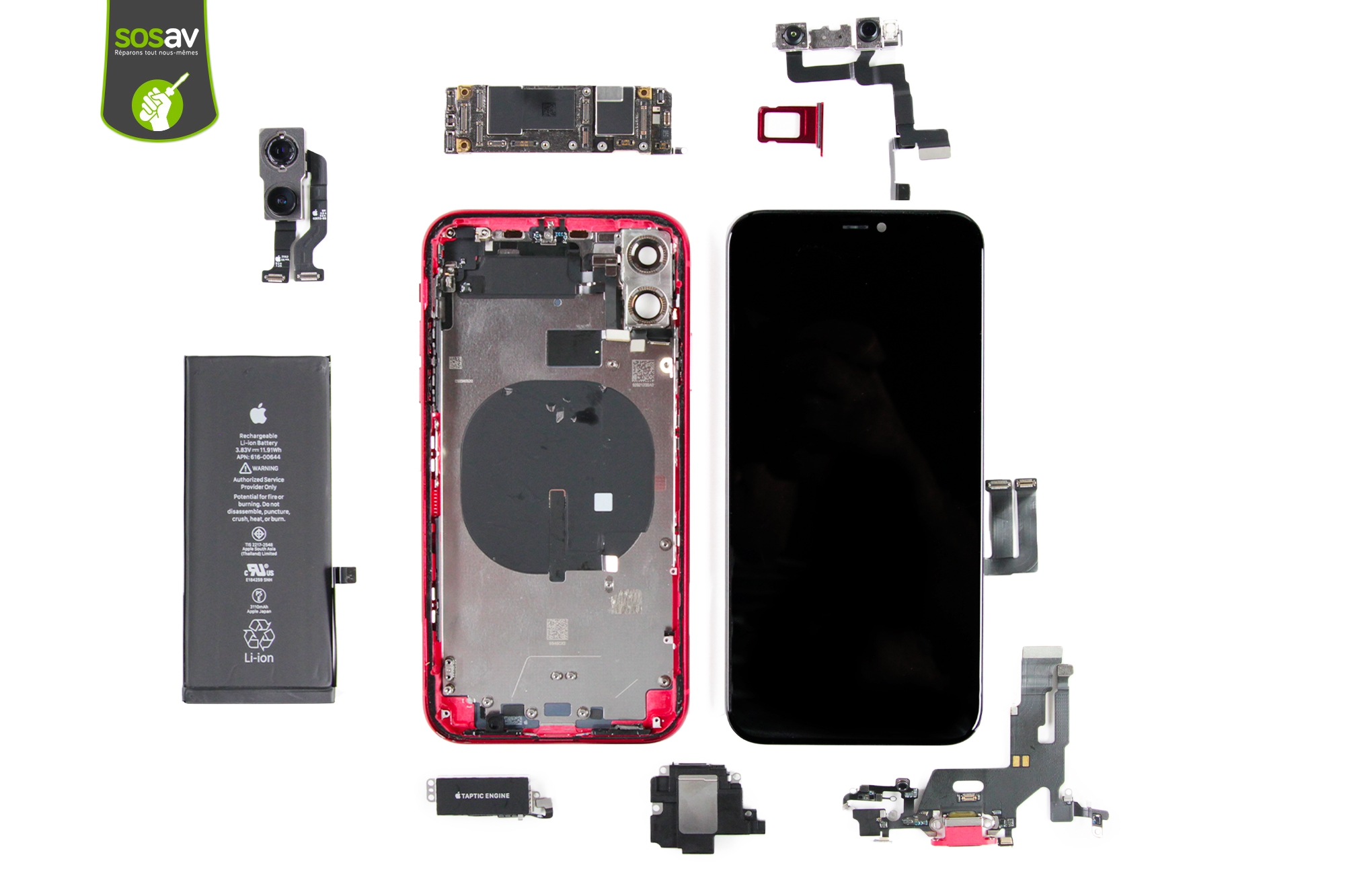

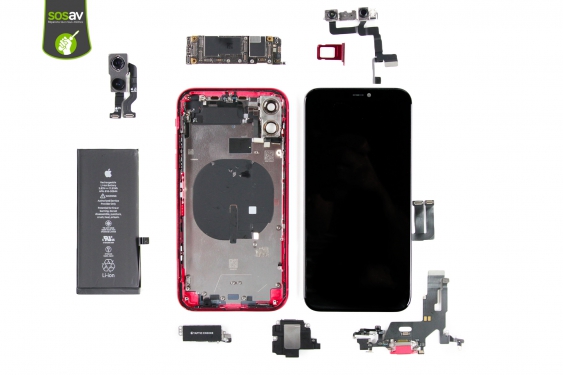

Enfin ! Nous venons à bout de ce téléphone...Enfin presque !

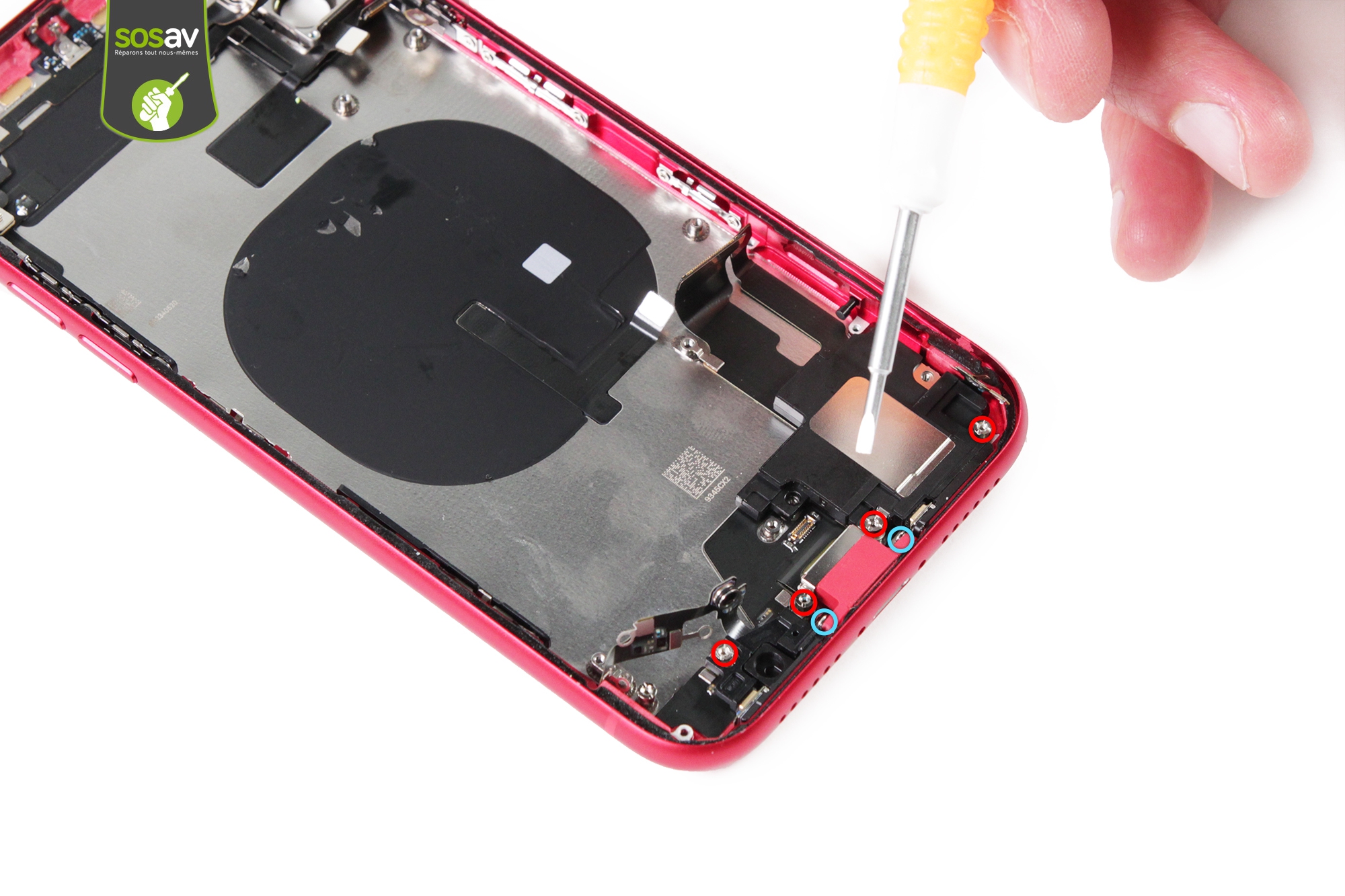

Plusieurs vis de types différentes fixent ce dernier.

Telephones reconditionnés

Etape 19

Points positifs :

- Ce nouvel iPhone reste encore réparable malgré quelques petits changements apportés.
- L'écran LCD reste simple à démonter malgré la nappe écouteur/FaceID/microphone secondaire appairée à la carte mère à laquelle il faudra faire attention au démontage/remontage.
- La batterie semble plus simple à retirer grâce aux adhésifs qui ne collent pas excessivement.
- Les éléments principaux les plus susceptibles de tomber en panne ne sont pas les plus difficiles à retirer.
- L'assemblage et la qualité de fabrication générale laisse entrevoir une certaine solidité en cas de chocs.

Points négatifs :

- Trop de types de vis différentes dans cet iPhone. Pourquoi faire cela alors qu'utiliser un seul voire deux types de vis maximum aurait suffi, à l'instar des iPhones 4/4S/5/6/6S ?
- La carte mère est plus petite mais demeure conçue en deux blocs empilés et soudés. Réaliser des réparations de microsoudure dessus sera compliqué et délicat, voire impossible.
- Le connecteur de charge implique (à l'image des iPhone 7/7+/8/8+) le démontage quasi complet du téléphone.
- La vitre arrière en verre est extrêmement difficile, voire impossible à retirer du châssis.

Pour remonter votre iPhone 11 suivez ce guide en sens inverse.
