Guide de réparation : Carte mère iPhone 11

Niveau : Difficile Temps : 45 min

Votre iPhone 11 présente de graves problèmes ? Il est tombé dans l'eau et vous devez le désoxyder avant de pouvoir établir un diagnostic plus précis ? Vous devez effectuer de la micro-soudure ? Vous pensez que votre carte mère iPhone 11 a rendu l'âme ? Grâce au guide de réparation réalisé par les experts de SOSav, vous saurez comment extraire votre carte mère HS pour la réparer ou la remplacer par une carte mère reconditionnée !

Mais faites attention à réaliser une sauvegarde de vos données dans la mesure du possible car le changement de carte mère par une pièce reconditionnée entraîne automatiquement la perte de toutes les données.

Symptômes :

Carte mère HS
Graves dysfonctionnements
Carte mère oxydée
Micro soudure sur carte mère
iPhone 11 qui refuse de s'allumer

flag Quelques conseils avant de commencer

Outils requis

Kit Outils Universel 9.90€ Voir le produit visibility

iSesamo (Spatule en métal) 8.90€ Voir le produit visibility

Voir tous les outils

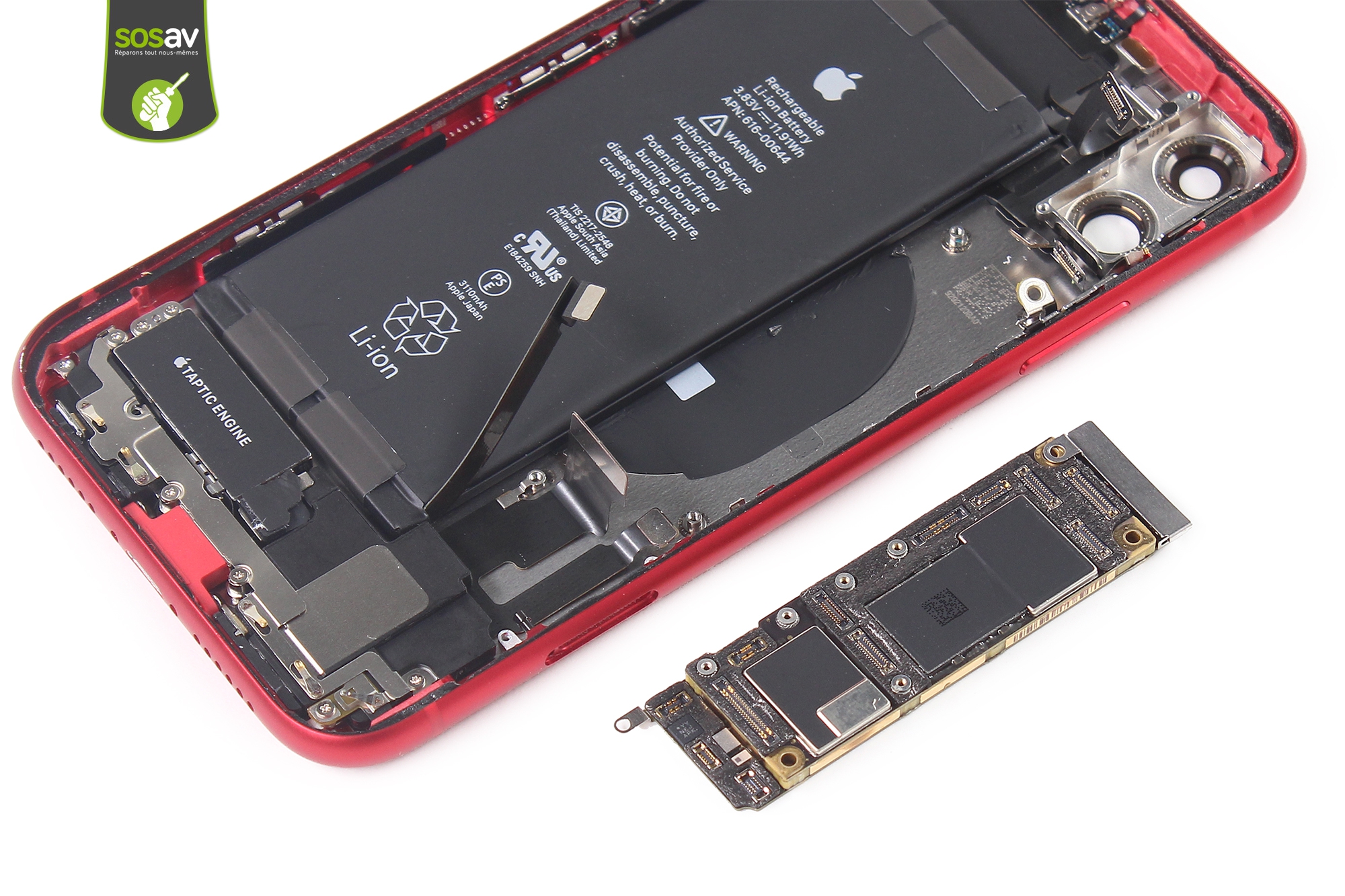

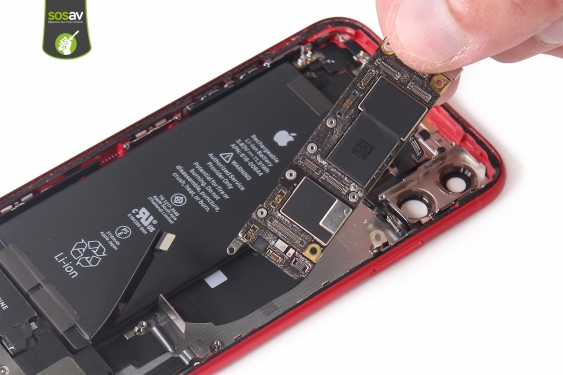

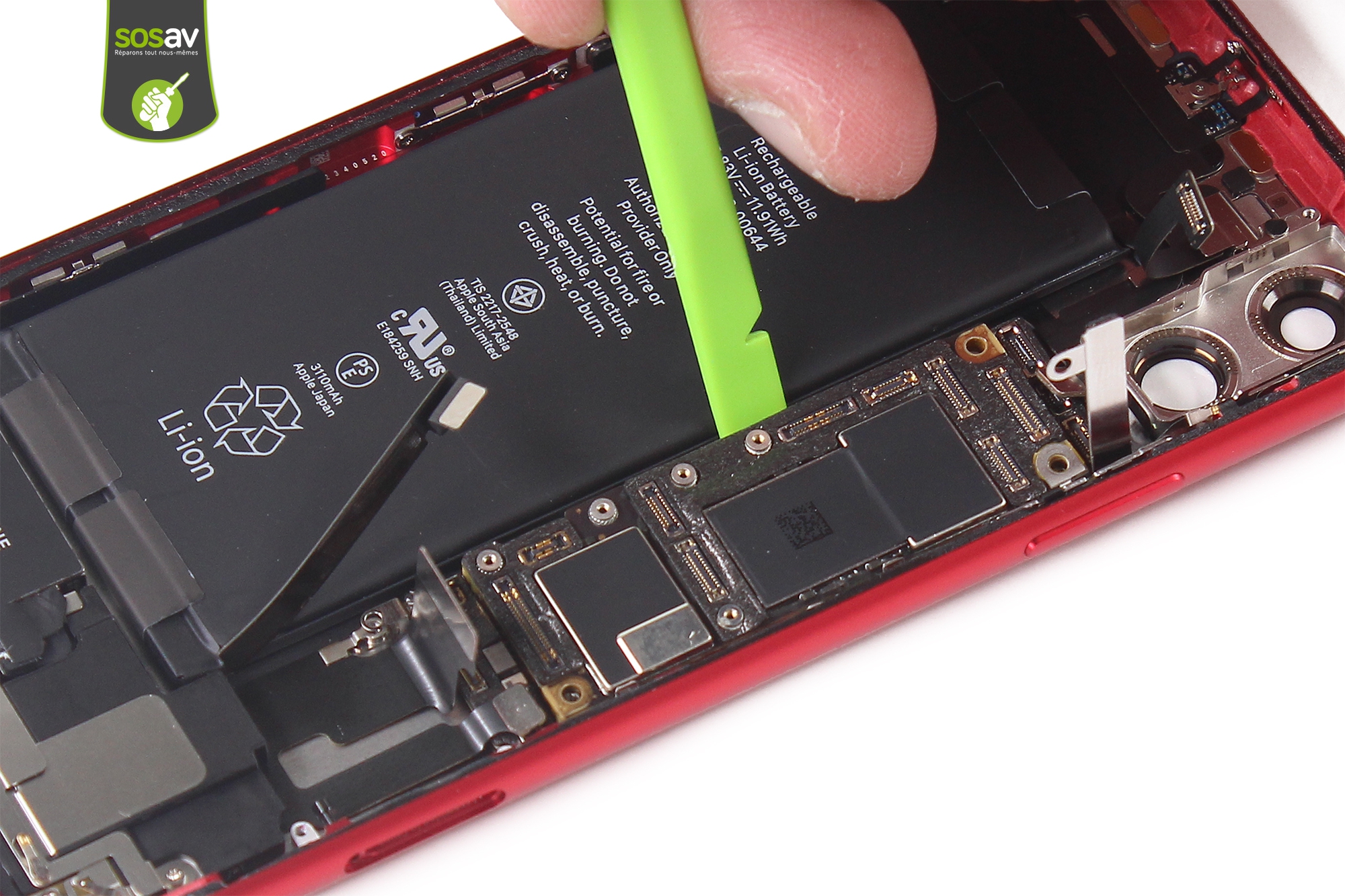

Comment remplacer carte mère pour iPhone 11 - Guide images

Guide photos remplacement carte mère iPhone 11 (Etape 1 - image 1)

zoom_in

Guide photos remplacement carte mère iPhone 11 (Etape 1 - image 2)

Etape 1

Avant de remplacer la carte mère iPhone 11, nous vous recommandons d'éteindre l'iPhone pour des raisons de sécurité évidentes.Pour cela, appuyez quelques secondes sur le bouton On / Off et le bouton volume - simultanément.Puis validez l'extinction par "Eteindre".

Guide photos remplacement carte mère iPhone 11 (Etape 2 - image 1)

zoom_in

Etape 2

Insérez l'extracteur SIM (présent dans la boîte de votre iPhone ou dans notre kit outils universel) dans le petit trou situé sur le bas de la tranche droite.Après avoir exercée une légère pression, le tiroir SIM va s'éjecter de lui-même.

zoom_in

Etape 3

Le tiroir SIM est extrait en moins de 2 minutes !

zoom_in

Etape 4

Dévissez les 2 vis pentalobes autour du port de charge.

Guide photos remplacement carte mère iPhone 11 (Etape 5 - image 1)

zoom_in

Guide photos remplacement carte mère iPhone 11 (Etape 5 - image 2)

Etape 5

Après un petit détour par la salle de bain pour récupérer votre sèche-cheveux, chauffez quelques secondes la face avant.

Cela a pour but de ramollir le joint d'étanchéité qui maintient l'écran ! Puis insérez délicatement la spatule iSesamo dans le coin inférieur gauche pour créer une ouverture. Prenez le relais avec le médiator (plus doux pour la suite de l'opération) et faites-le glisser sur tout le pourtour afin de décoller l'écran.

Si une résistance se fait sentir, n'hésitez pas à chauffer de nouveau l'écran pour ne pas le briser !

Guide photos remplacement carte mère iPhone 11 (Etape 6 - image 1)

zoom_in

Etape 6

Tirez légèrement l'écran vers le bas pour le déclipser du châssis.Vous pouvez maintenant ouvrir l'écran à la manière d'un livre.

Attention, ne retirez pas encore l'écran car il est toujours relié à la carte mère par ses nappes de liaison.

Guide photos remplacement carte mère iPhone 11 (Etape 7 - image 1)

zoom_in

Guide photos remplacement carte mère iPhone 11 (Etape 7 - image 2)

Etape 7

Munissez-vous du tournevis Tri-Wing afin de dévisser les 3 vis entourées en vert. (Photo 1)Utilisez ensuite la pince pour enlever le cache métallique.

Guide photos remplacement carte mère iPhone 11 (Etape 8 - image 1)

zoom_in

Etape 8

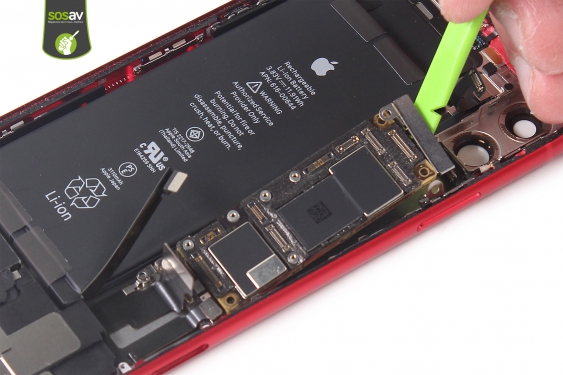

Déconnectez la batterie grâce à la spatule en nylon.

Il s'agit d'une précaution indispensable pour éviter les éventuels courts-circuits lors de votre réparation iPhone 11.

Guide photos remplacement carte mère iPhone 11 (Etape 9 - image 1)

zoom_in

Guide photos remplacement carte mère iPhone 11 (Etape 9 - image 2)

Etape 9

De nouveau avec le tournevis Tri-Wing, dévissez les 5 vis entourées en vert. (Photo 1)Une fois n'est pas coutume, retirez la plaque métallique avec la pince pour libérer l'accès aux nappes.

Ces plaques métalliques protègent les nappes et évitent leur déconnexion intempestive en cas de choc léger.

Guide photos remplacement carte mère iPhone 11 (Etape 10 - image 1)

zoom_in

Etape 10

Réutilisez la spatule en nylon pour déconnecter la nappe du capteur proximité...

Guide photos remplacement carte mère iPhone 11 (Etape 11 - image 1)

zoom_in

Guide photos remplacement carte mère iPhone 11 (Etape 11 - image 2)

Etape 11

... Puis les 2 nappes de l'écran.

zoom_in

Etape 12

Votre écran iPhone 11 est partiellement démonté.

Guide photos remplacement carte mère iPhone 11 (Etape 13 - image 1)

zoom_in

Guide photos remplacement carte mère iPhone 11 (Etape 13 - image 2)

Etape 13

Armez-vous du tournevis cruciforme pour dévisser les 2 vis entourées en bleu. (Photo 1)Puis retirez la plaque de protection des nappes avec la pince.

Guide photos remplacement carte mère iPhone 11 (Etape 14 - image 1)

zoom_in

Guide photos remplacement carte mère iPhone 11 (Etape 14 - image 2)

Etape 14

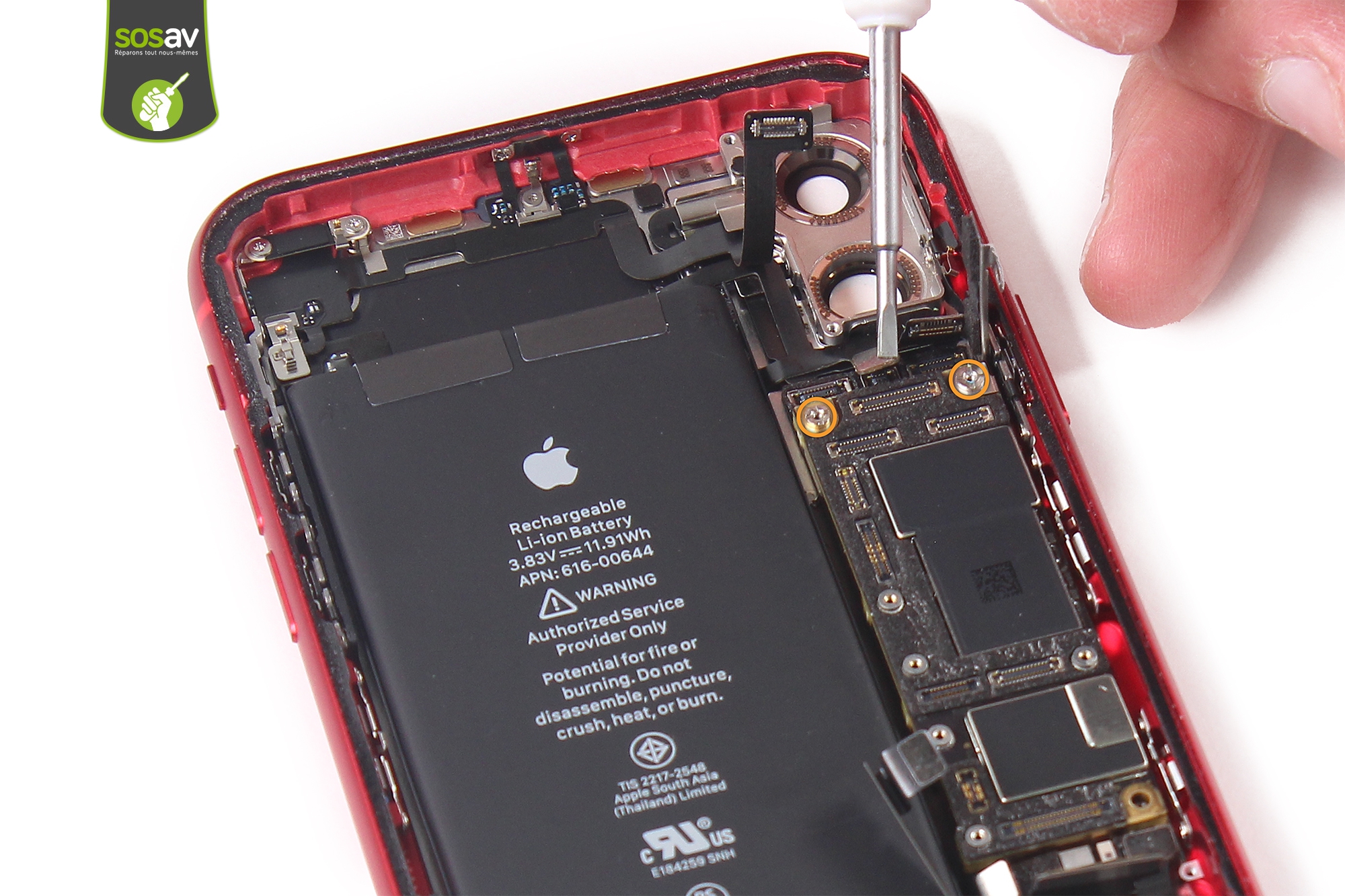

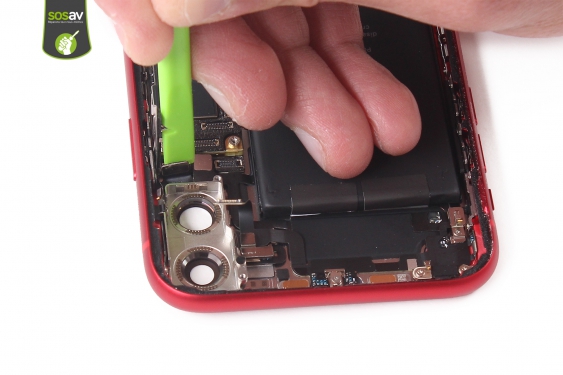

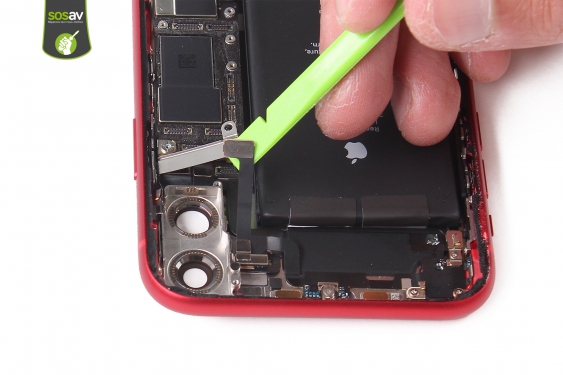

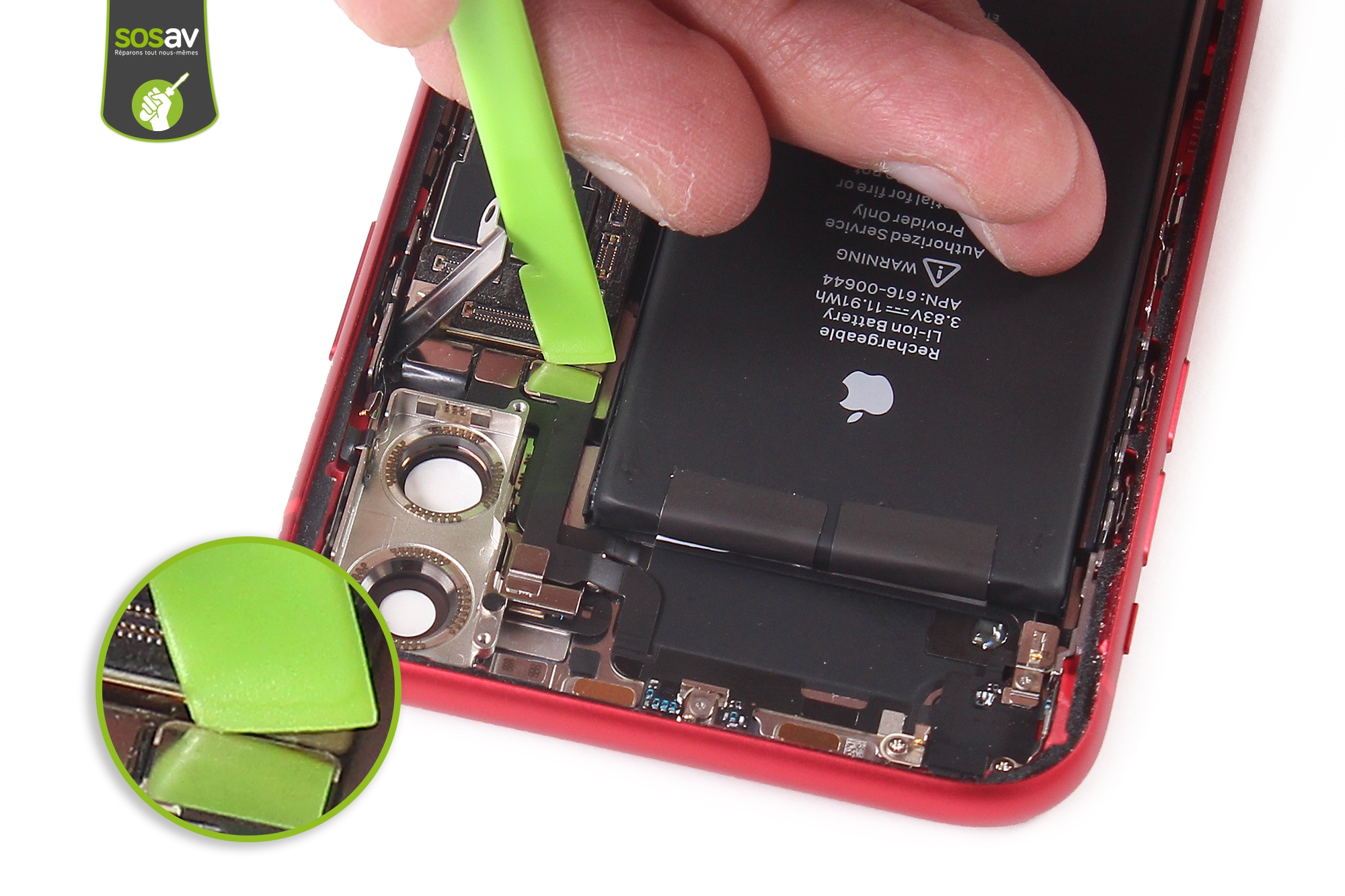

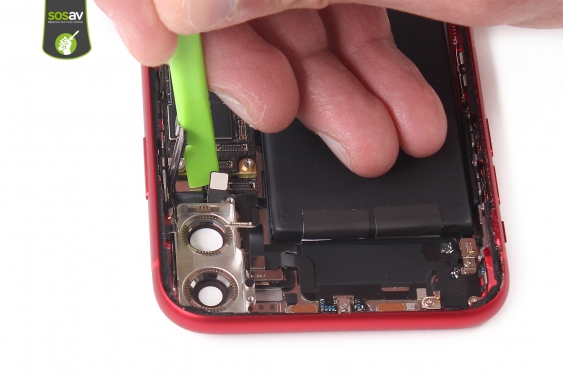

Reprenez la spatule en nylon pour déconnecter le premier connecteur du double capteur de la caméra arrière.Faites de même pour le second connecteur.

Guide photos remplacement carte mère iPhone 11 (Etape 15 - image 1)

zoom_in

Etape 15

Vous n'avez plus qu'à extraire délicatement la caméra arrière !

zoom_in

Etape 16

La caméra arrière est maintenant déposée.

Guide photos remplacement carte mère iPhone 11 (Etape 17 - image 1)

zoom_in

Guide photos remplacement carte mère iPhone 11 (Etape 17 - image 2)

Etape 17

Poursuivez en deconnectant la première nappe de la caméra avant / Face ID désormais accessible.Puis déverrouillez la seconde nappe de liaison, toujours à l'aide de la spatule en nylon.

Guide photos remplacement carte mère iPhone 11 (Etape 18 - image 1)

zoom_in

Etape 18

Vous pouvez sortir la caméra avant Face ID en toute sécurité.

zoom_in

Etape 19

La caméra avant / Face ID est extraite.

Guide photos remplacement carte mère iPhone 11 (Etape 20 - image 1)

zoom_in

Etape 20

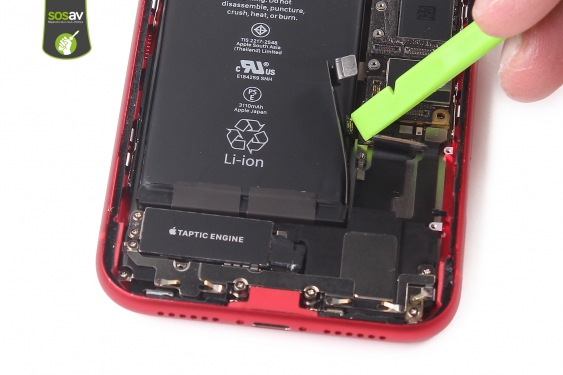

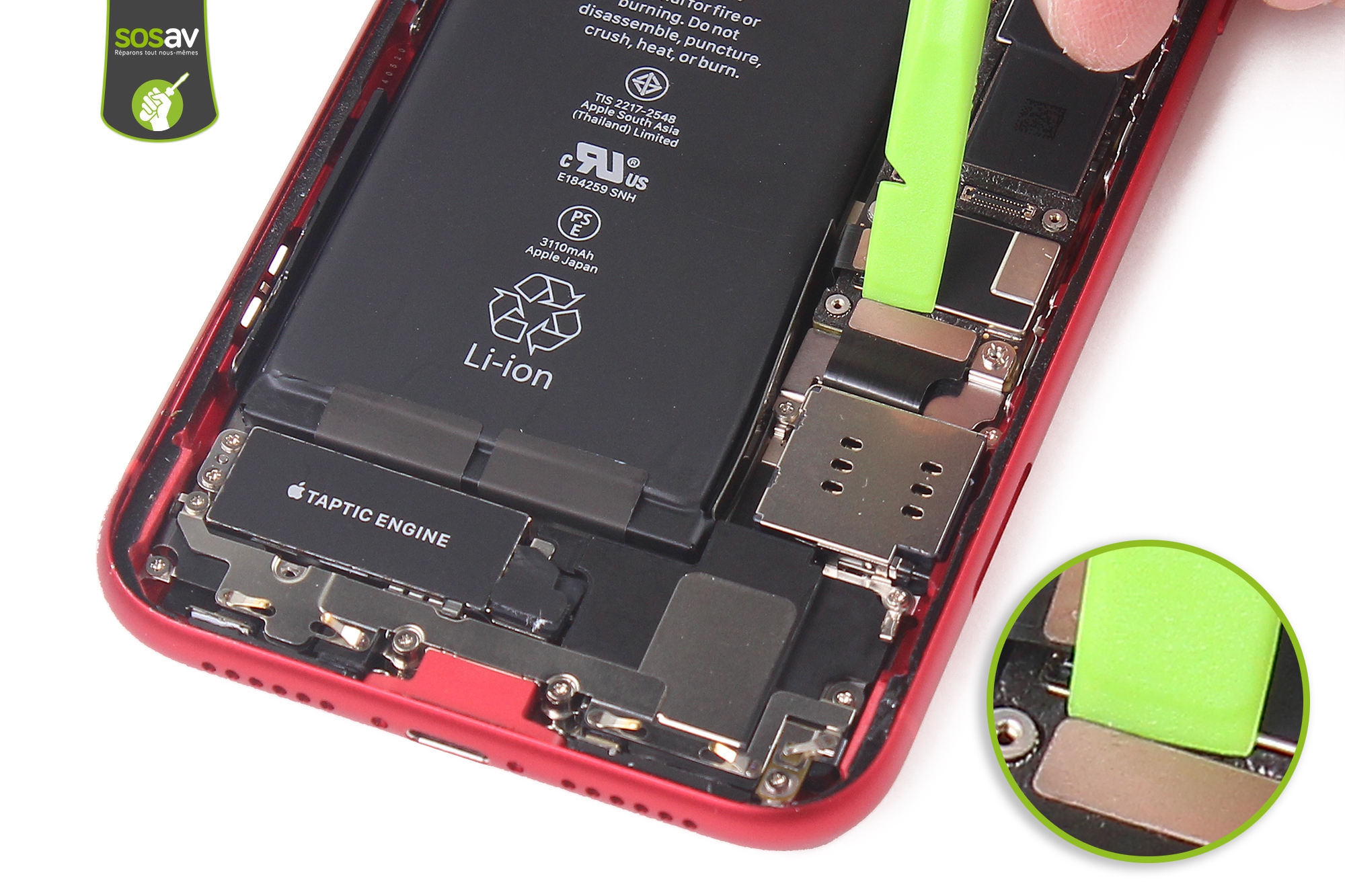

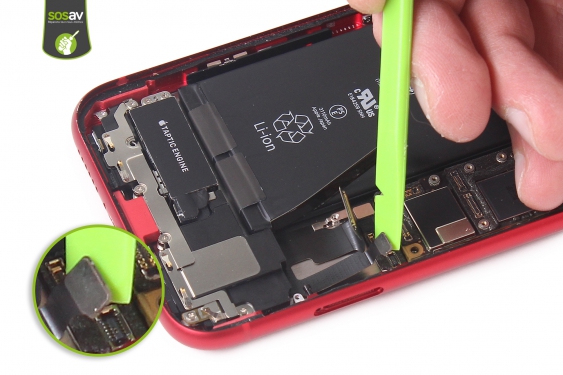

Débranchez ensuite la nappe du connecteur de charge grâce à la spatule en nylon.Puis repliez-la sur elle-même afin de pouvoir dévisser ensuite la plaque métallique.

Guide photos remplacement carte mère iPhone 11 (Etape 21 - image 1)

zoom_in

Guide photos remplacement carte mère iPhone 11 (Etape 21 - image 2)

Etape 21

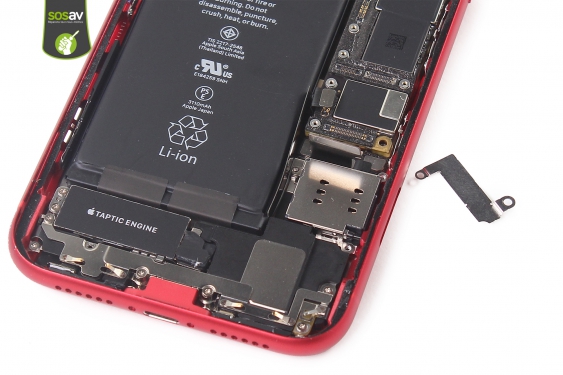

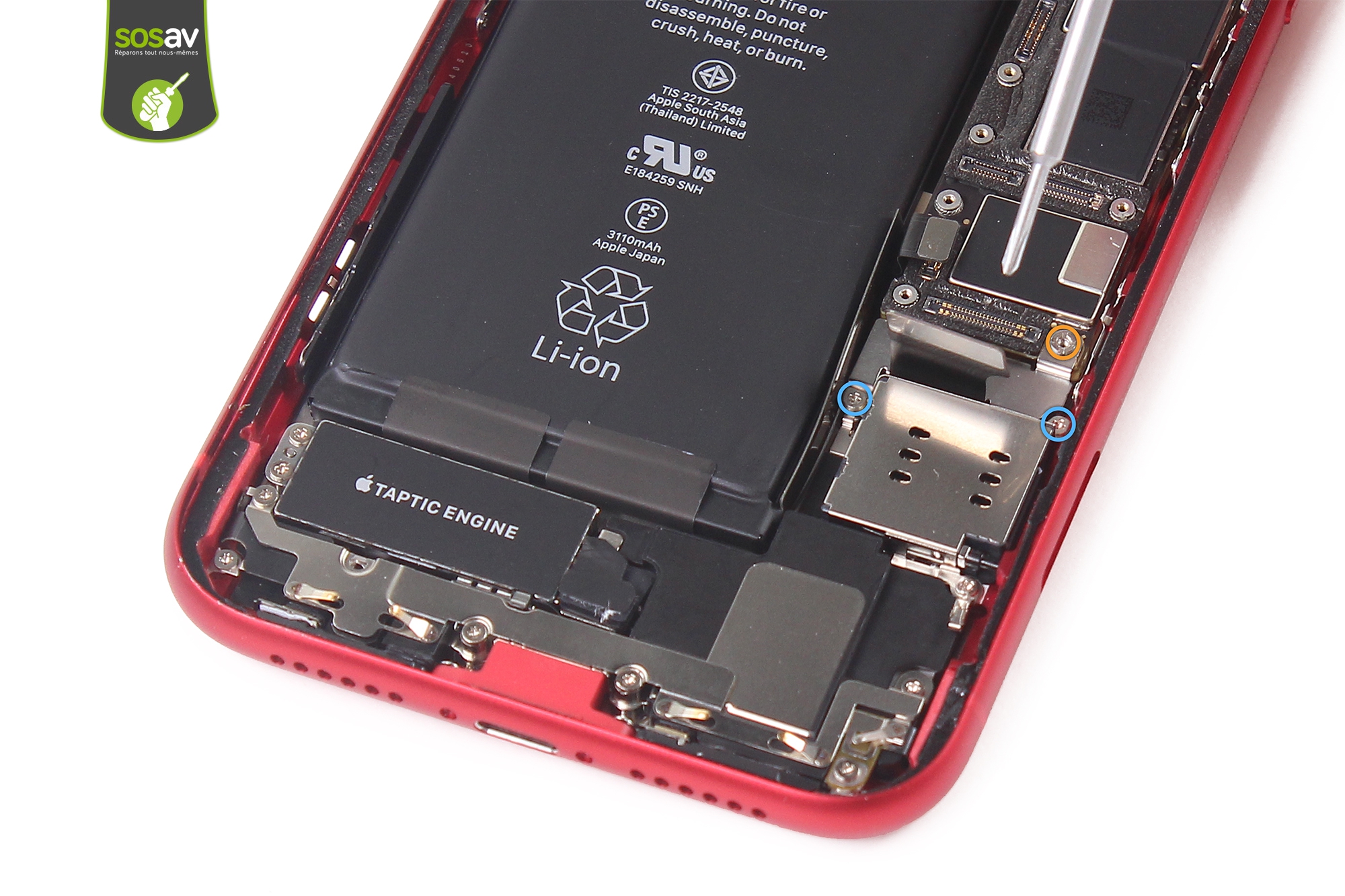

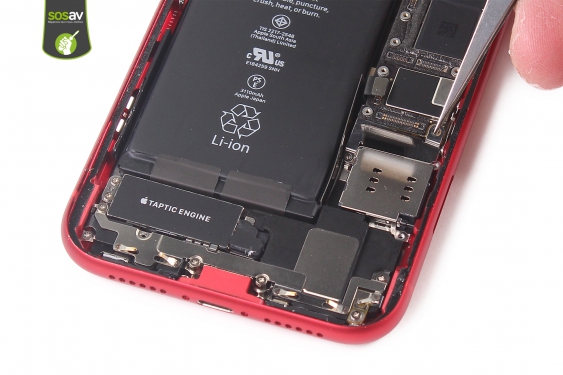

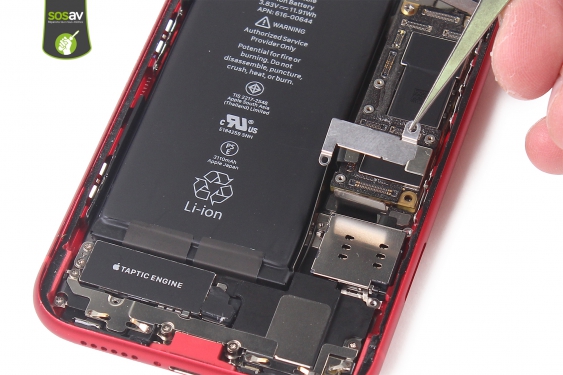

Avant de pouvoir ôter la plaque métallique :

Dévissez les 2 vis crucirformes entourées en bleu.

Puis dévissez la vis à rivet entourée en orange à l'aide du tournevis plat de notre kit outils.A présent, vous pouvez retirer la plaque métallique avec la pince.

Guide photos remplacement carte mère iPhone 11 (Etape 22 - image 1)

zoom_in

Etape 22

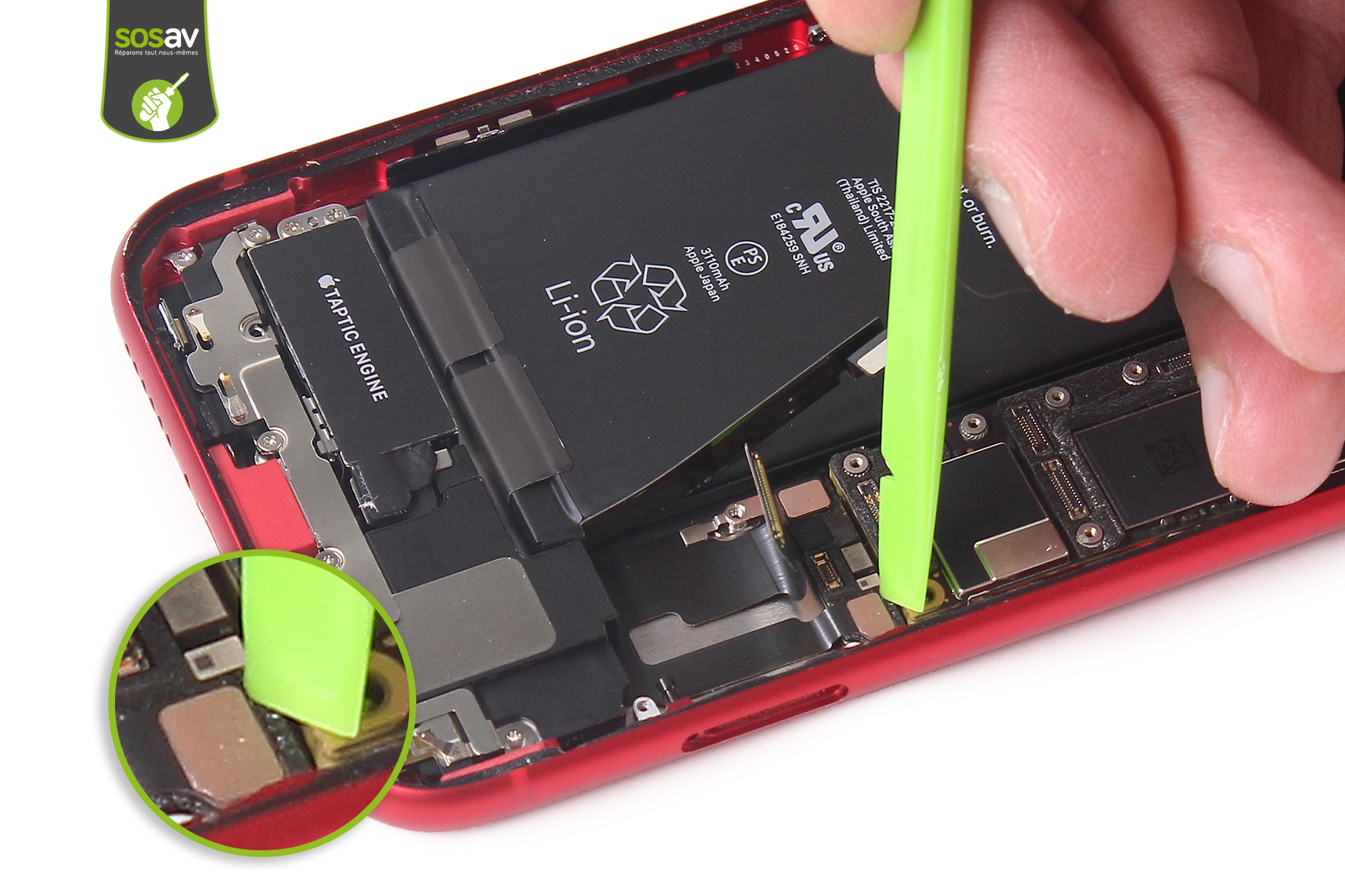

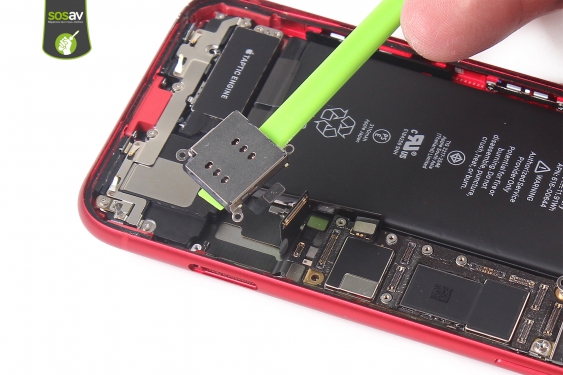

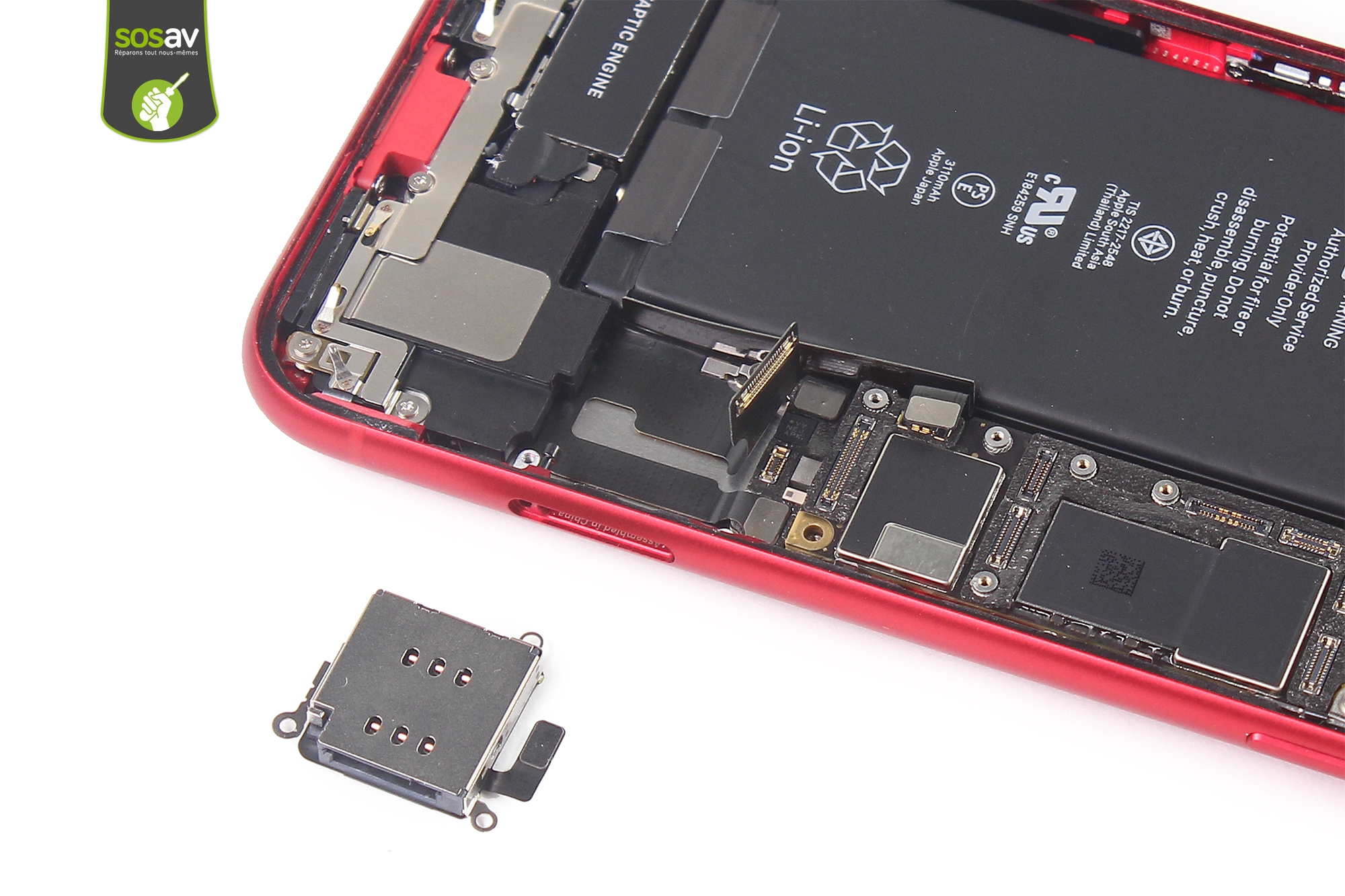

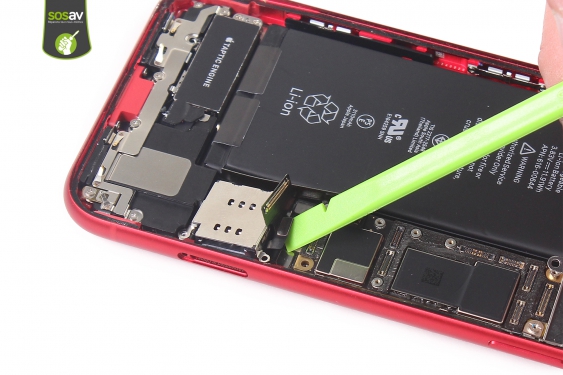

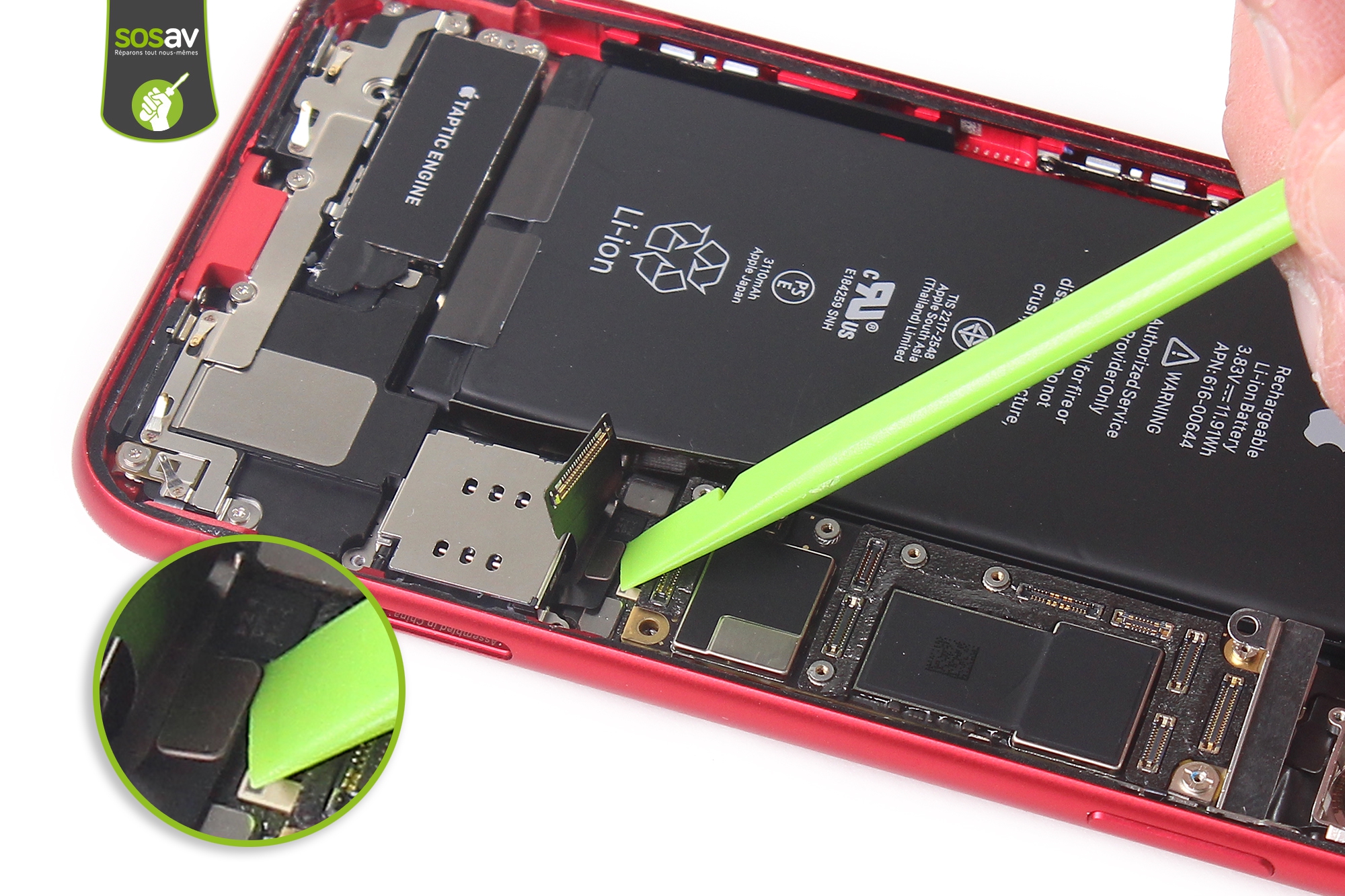

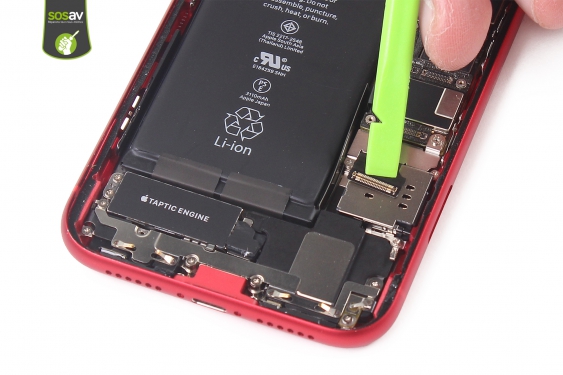

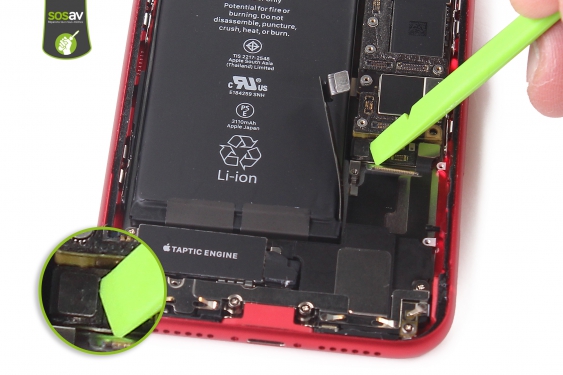

Réutilisez la spatule en nylon pour déclipser la nappe du lecteur SIM cachée sous la nappe du connecteur de charge.Vous pouvez ensuite l'extraire en toute sécurité.
