Guide de réparation : Connecteur de charge Zenfone 3 Max

Niveau : Intermédiaire Temps : 25 min

Votre connecteur de charge Asus Zenfone 3 Max est obstrué ou ne reconnaît plus aucun chargeur ? Impossible de sauvegarder vos données ou de charger votre mobile ? Au lieu d?angoisser à chaque fois que vous devez recharger votre appareil, ayez le réflexe SOSav ! Nos techniciens ont réalisé ce guide de réparation illustré et commenté afin de vous accompagner dans cette épreuve. Toutes les étapes sont détaillées afin de vous expliquer comment remplacer ce connecteur de charge Asus Zenfone 3 Max vous-même à moindre prix.

Pensez à faire une sauvegarde de données sur PC ou Cloud afin de limiter les risques de la réparation Asus Zenfone 3 Max.

Symptômes :

  • Connecteur de charge HS
  • Impossible de sauvegarder les données
  • Zenfone 3 Max non reconnu par le PC
flag Quelques conseils avant de commencer

Outils requis

Kit Outils Universel 9.90€ Voir le produit visibility iSesamo (Spatule en métal) 8.90€ Voir le produit visibility Voir tous les outils

Comment remplacer connecteur de charge pour Zenfone 3 Max - Guide images

Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 1 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 1 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 1 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 1 - image 3) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 1 - image 4)

Etape 1

Avant de changer le connecteur de charge Zenfone 3 Max, veuillez éteindre le téléphone pour des raisons de sécurité évidentes.Pour cela, appuyez sur le bouton On/Off situé sur la tranche droite, puis valdiez par "Eteindre".
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 1 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 1 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 1 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 1 - image 3) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 1 - image 4)

Etape 1

Avant de changer le connecteur de charge Zenfone 3 Max, veuillez éteindre le téléphone pour des raisons de sécurité évidentes.Pour cela, appuyez sur le bouton On/Off situé sur la tranche droite, puis valdiez par "Eteindre".
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 2 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 2 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 2 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 2 - image 3) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 2 - image 4)

Etape 2

Introduisez l'éjecteur SIM (présent dans la boîte du téléphone ou notre kit outils) dans le trou du tiroir SIM se trouvant sur la tranche gauche, afin de l'extraire.
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 2 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 2 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 2 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 2 - image 3) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 2 - image 4)

Etape 2

Introduisez l'éjecteur SIM (présent dans la boîte du téléphone ou notre kit outils) dans le trou du tiroir SIM se trouvant sur la tranche gauche, afin de l'extraire.
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 3 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 3 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 3 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 3 - image 3) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 3 - image 4)

Etape 3

Crééz une ouverture entre la coque et l'écran grâce à la iSesamo.Puis prenez le relais avec la spatule en nylon pour déclipser tout le pourtour.
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 3 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 3 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 3 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 3 - image 3) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 3 - image 4)

Etape 3

Crééz une ouverture entre la coque et l'écran grâce à la iSesamo.Puis prenez le relais avec la spatule en nylon pour déclipser tout le pourtour.
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 4 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 4 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 4 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 4 - image 3)

Etape 4

Ouvrez ensuite la coque.
Attention, elle est toujours retenue par un câble.Déconnectez la nappe du capteur d'empreinte afin de séparer la coque arrière Zenfone 3 Max.
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 4 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 4 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 4 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 4 - image 3)

Etape 4

Ouvrez ensuite la coque.
Attention, elle est toujours retenue par un câble.Déconnectez la nappe du capteur d'empreinte afin de séparer la coque arrière Zenfone 3 Max.
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 5 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 5 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 5 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 5 - image 3) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 5 - image 4)

Etape 5

Avant de poursuivre, débranchez la batterie.Décollez ensuite l'adhésif noir qui recouvre le haut de la batterie.
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 5 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 5 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 5 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 5 - image 3) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 5 - image 4)

Etape 5

Avant de poursuivre, débranchez la batterie.Décollez ensuite l'adhésif noir qui recouvre le haut de la batterie.
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 6 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 6 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 6 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 6 - image 3)

Etape 6

Décollez et tirez doucement sur les 2 stickers retenant la batterie.
Chauffez ensuite une vingtaine de secondes la face avant opposée à la batterie pour faciliter son retrait.
Ne chauffez jamais directement la batterie !
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 6 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 6 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 6 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 6 - image 3)

Etape 6

Décollez et tirez doucement sur les 2 stickers retenant la batterie.
Chauffez ensuite une vingtaine de secondes la face avant opposée à la batterie pour faciliter son retrait.
Ne chauffez jamais directement la batterie !
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 7 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 7 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 7 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 7 - image 3)

Etape 7

Faites levier avec la spatule en nylon pour sortir la batterie.
Attention à ne pas plier ni percer la batterie !
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 7 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 7 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 7 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 7 - image 3)

Etape 7

Faites levier avec la spatule en nylon pour sortir la batterie.
Attention à ne pas plier ni percer la batterie !
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 8 - image 1) zoom_in

Etape 8

La batterie Zenfone 3 Max est déposée.
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 8 - image 1) zoom_in

Etape 8

La batterie Zenfone 3 Max est déposée.
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 9 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 9 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 9 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 9 - image 3) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 9 - image 4)

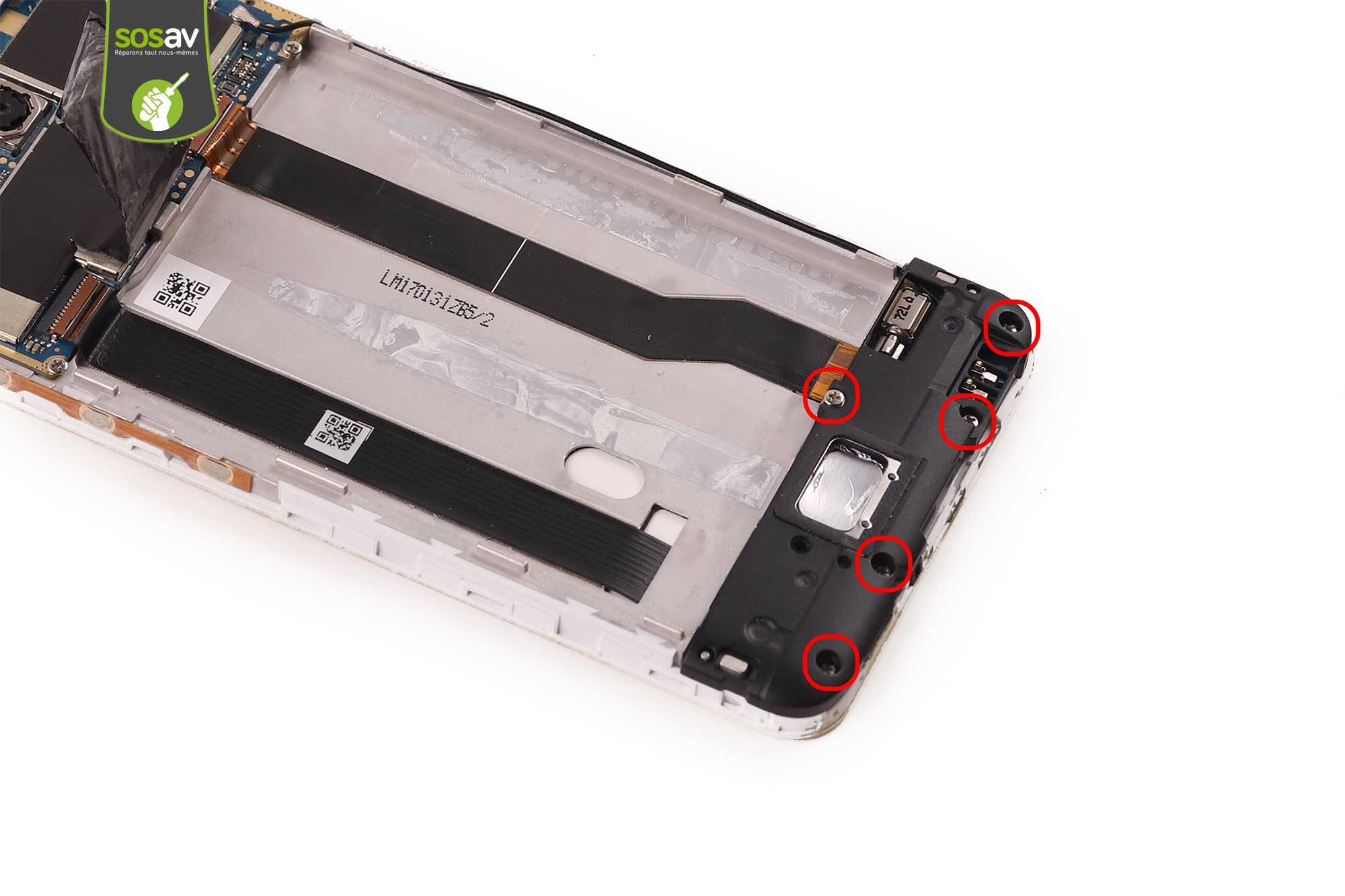

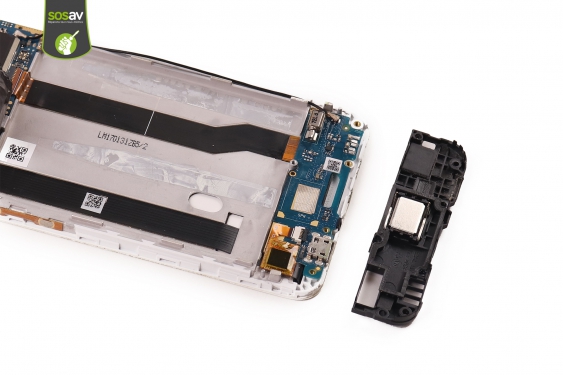

Etape 9

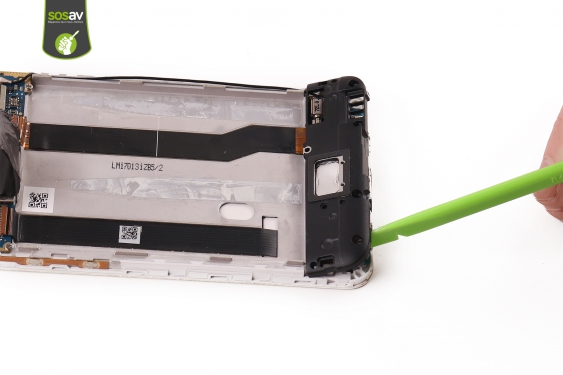

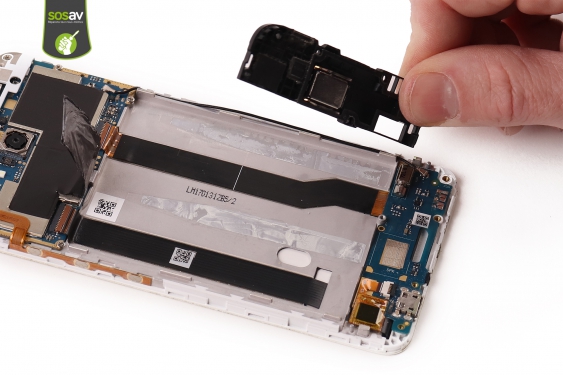

Dévissez les 5 vis cruciformes entourées en rouge. (Photo 1)Faites levier avec la spatule en nylon pour sortir le haut-parleur externe.
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 9 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 9 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 9 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 9 - image 3) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 9 - image 4)

Etape 9

Dévissez les 5 vis cruciformes entourées en rouge. (Photo 1)Faites levier avec la spatule en nylon pour sortir le haut-parleur externe.

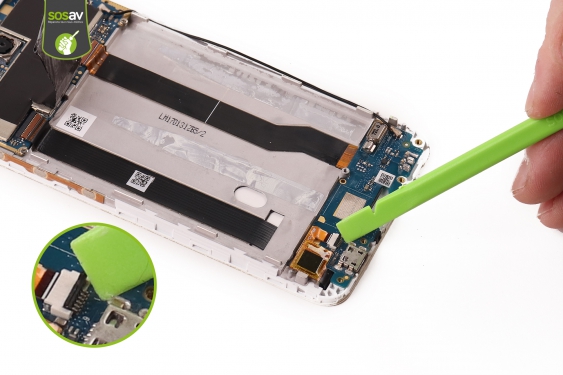

Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 10 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 10 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 10 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 10 - image 3)

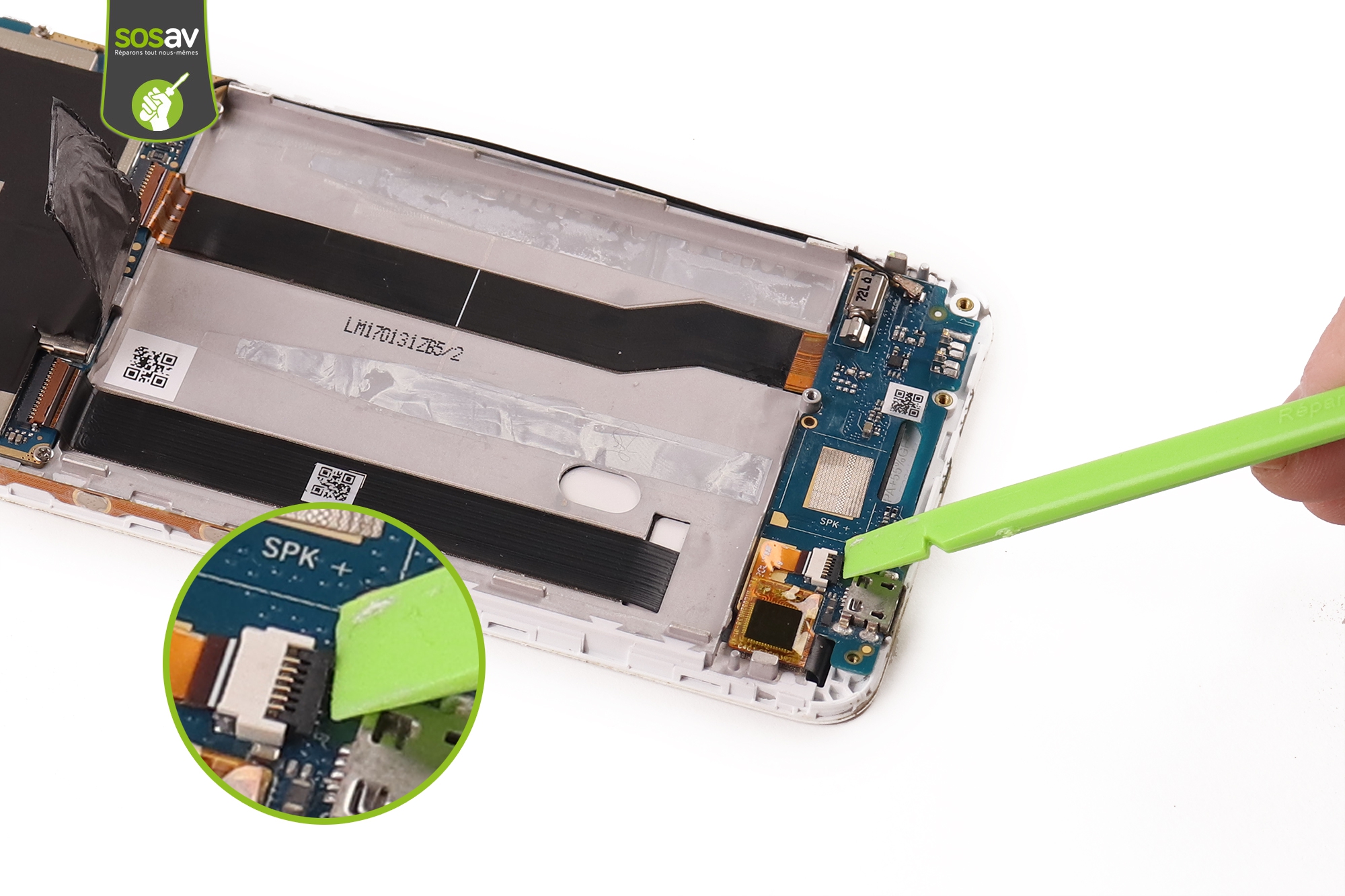

Etape 10

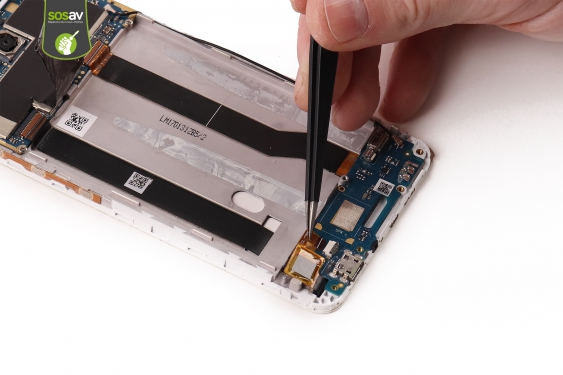

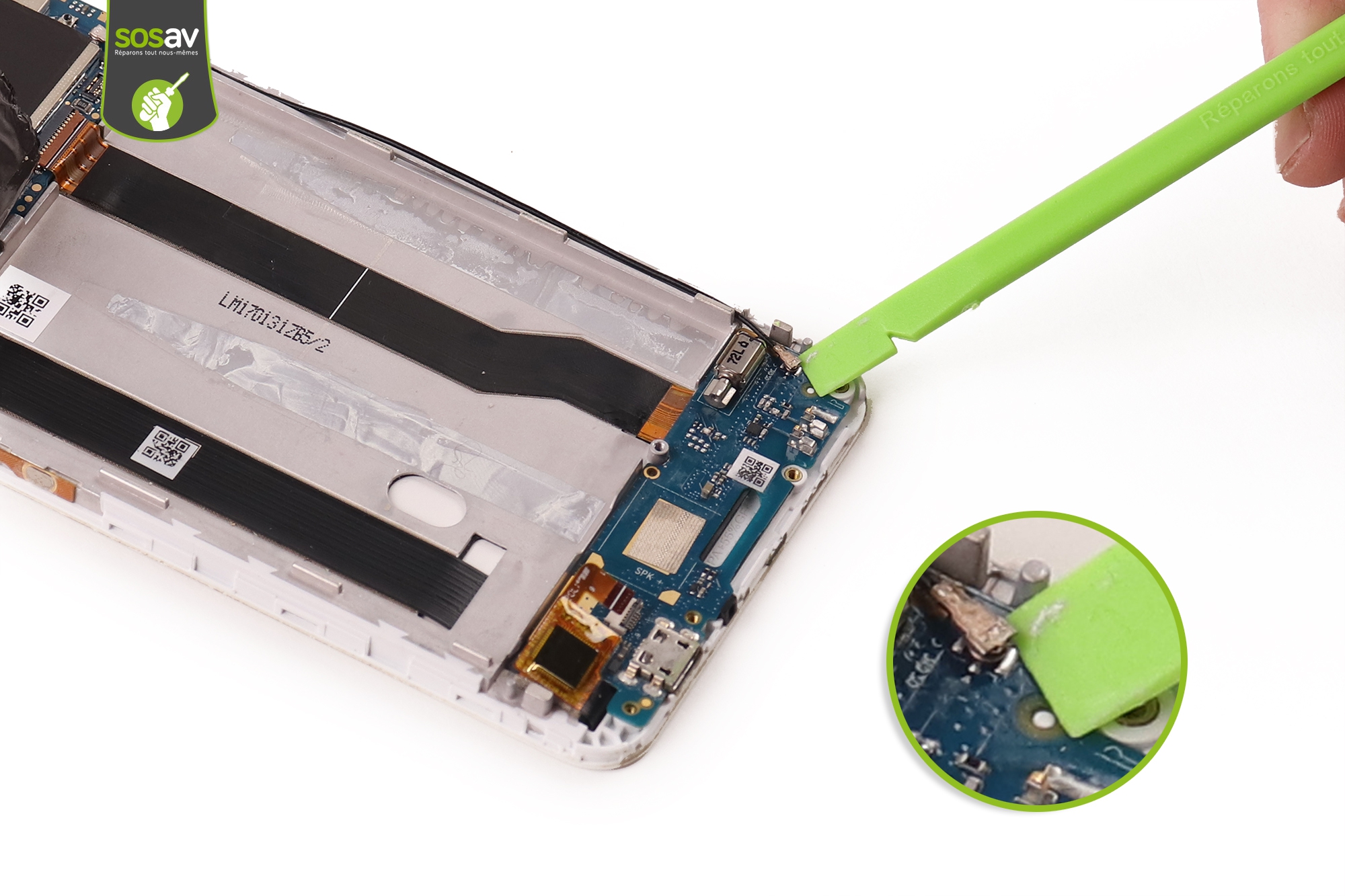

Gardez la spatule en main pour déverrouiller la nappe du capteur / micro.Décalez la nappe car l'élément est intégré à l'écran.
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 10 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 10 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 10 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 10 - image 3)

Etape 10

Gardez la spatule en main pour déverrouiller la nappe du capteur / micro.Décalez la nappe car l'élément est intégré à l'écran.
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 11 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 11 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 11 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 11 - image 3) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 11 - image 4)

Etape 11

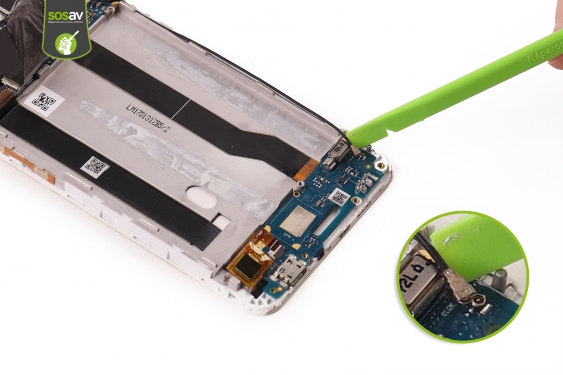

Débranchez ensuite le câble d'interconnexion.Faites basculez à 90° le connecteur de charge.
Attention, il est toujours retenu par sa nappe !
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 11 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 11 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 11 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 11 - image 3) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 11 - image 4)

Etape 11

Débranchez ensuite le câble d'interconnexion.Faites basculez à 90° le connecteur de charge.
Attention, il est toujours retenu par sa nappe !

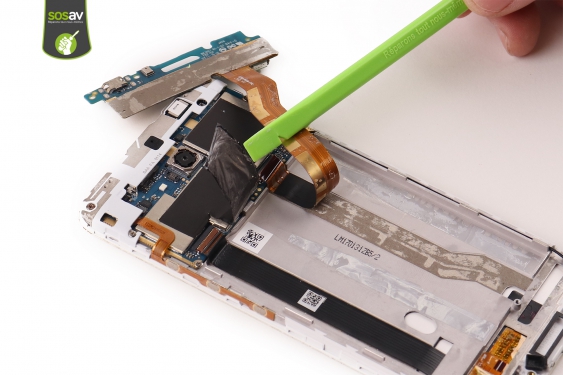

Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 12 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 12 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 12 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 12 - image 3) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 12 - image 4)

Etape 12

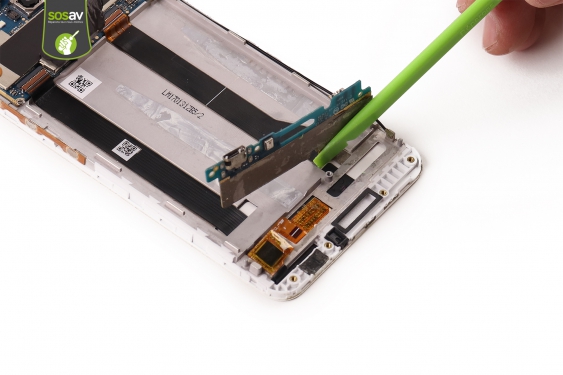

Déconnectez la nappe au niveau de la carte mère...... Puis sortez-la délicatement de son connecteur.
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 12 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 12 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 12 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 12 - image 3) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 12 - image 4)

Etape 12

Déconnectez la nappe au niveau de la carte mère...... Puis sortez-la délicatement de son connecteur.

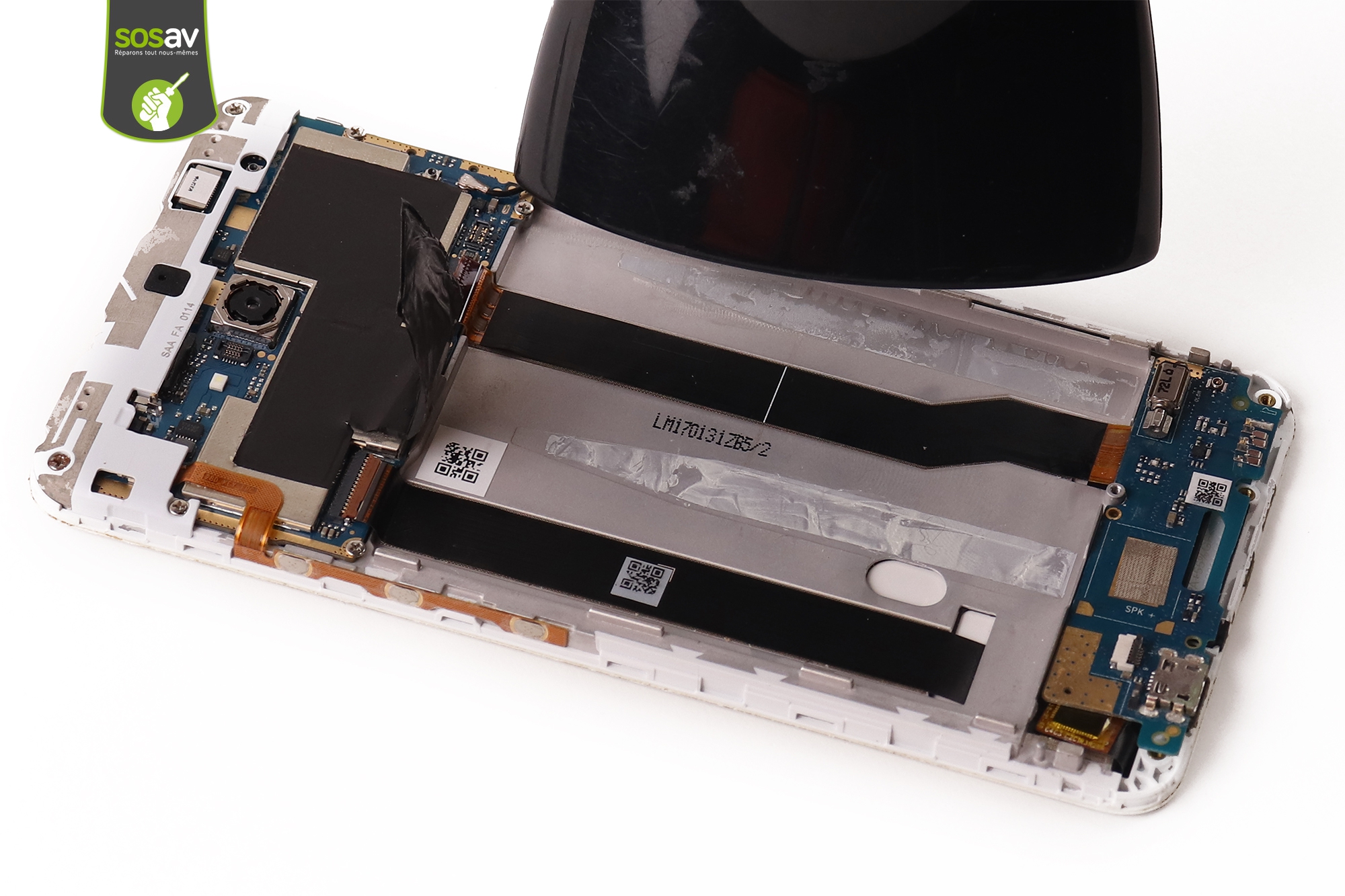

Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 13 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 13 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 13 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 13 - image 3)

Etape 13

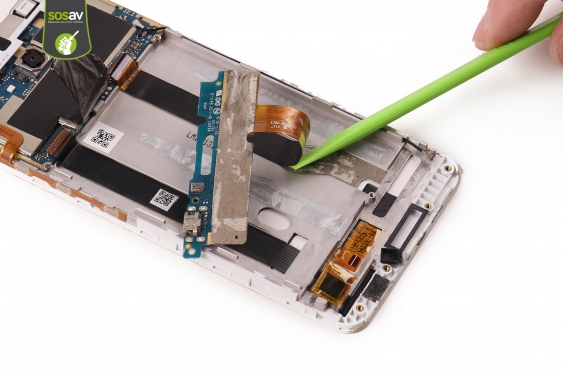

Chauffez quelques secondes la nappe afin de pouvoir la retirer plus facilement.Décollez-la ensuite du châssis pour sortir l'ensemble du connecteur de charge.
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 13 - image 1) zoom_in
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 13 - image 1) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 13 - image 2) Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 13 - image 3)

Etape 13

Chauffez quelques secondes la nappe afin de pouvoir la retirer plus facilement.Décollez-la ensuite du châssis pour sortir l'ensemble du connecteur de charge.

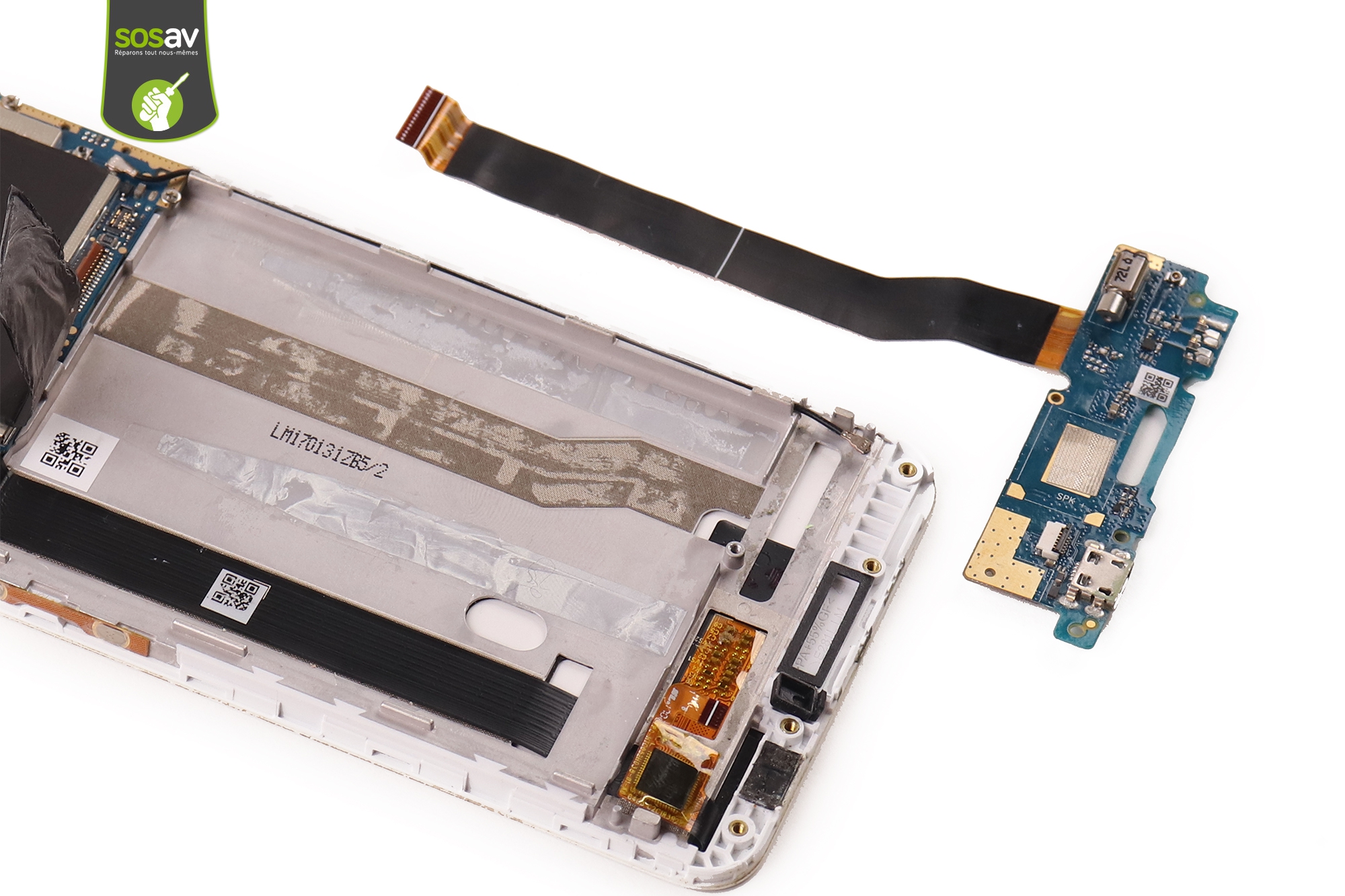

Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 14 - image 1) zoom_in

Etape 14

Le connecteur de charge Zenfone 3 Max est démonté.En cas de problème de charge, vous savez maintenant comment faire grâce à ce tuto gratuit.
Guide photos remplacement connecteur de charge Zenfone 3 Max (Etape 14 - image 1) zoom_in

Etape 14

Le connecteur de charge Zenfone 3 Max est démonté.En cas de problème de charge, vous savez maintenant comment faire grâce à ce tuto gratuit.

Vous avez terminé

Pour remonter votre Zenfone 3 Max suivez ce guide en sens inverse.
