Guide de réparation : Capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F

Niveau : Intermédiaire Temps : 35 min

Ce guide vous permettra de démonter le capteur autofocus du Canon EOS 1000D / Rebel XS / Kiss FSymptômes : Mise au point erronée

flag Quelques conseils avant de commencer

Outils requis

Kit outils 53 pièces 24.90€ Voir le produit visibility

Kit outils 58 pièces 29.99€ Voir le produit visibility

Voir tous les outils

Comment remplacer capteur de l'autofocus pour Canon EOS 1000D / Rebel XS / Kiss F - Guide images

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 1 - image 1)

zoom_in

Etape 1

Avant de procéder au démontage du capteur de l'autofocus du Canon EOS 1000D / Rebel XS / Kiss F , il est nécessaire, pour des raisons de sécurité de l'éteindre.Pour éteindre l'appareil photo, basculez le bouton d'allumage sur la position "OFF".

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 2 - image 1)

zoom_in

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 2 - image 2)

Etape 2

Appuyez ensuite sur le bouton de déverrouillage de l'objectif.Tout en maintenant l'appui sur ce bouton de déverrouillage, tournez l'objectif dans le sens contraire des aiguilles d'une montre afin de le dévisser et ainsi, le séparer du boîtier.

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 3 - image 1)

zoom_in

Etape 3

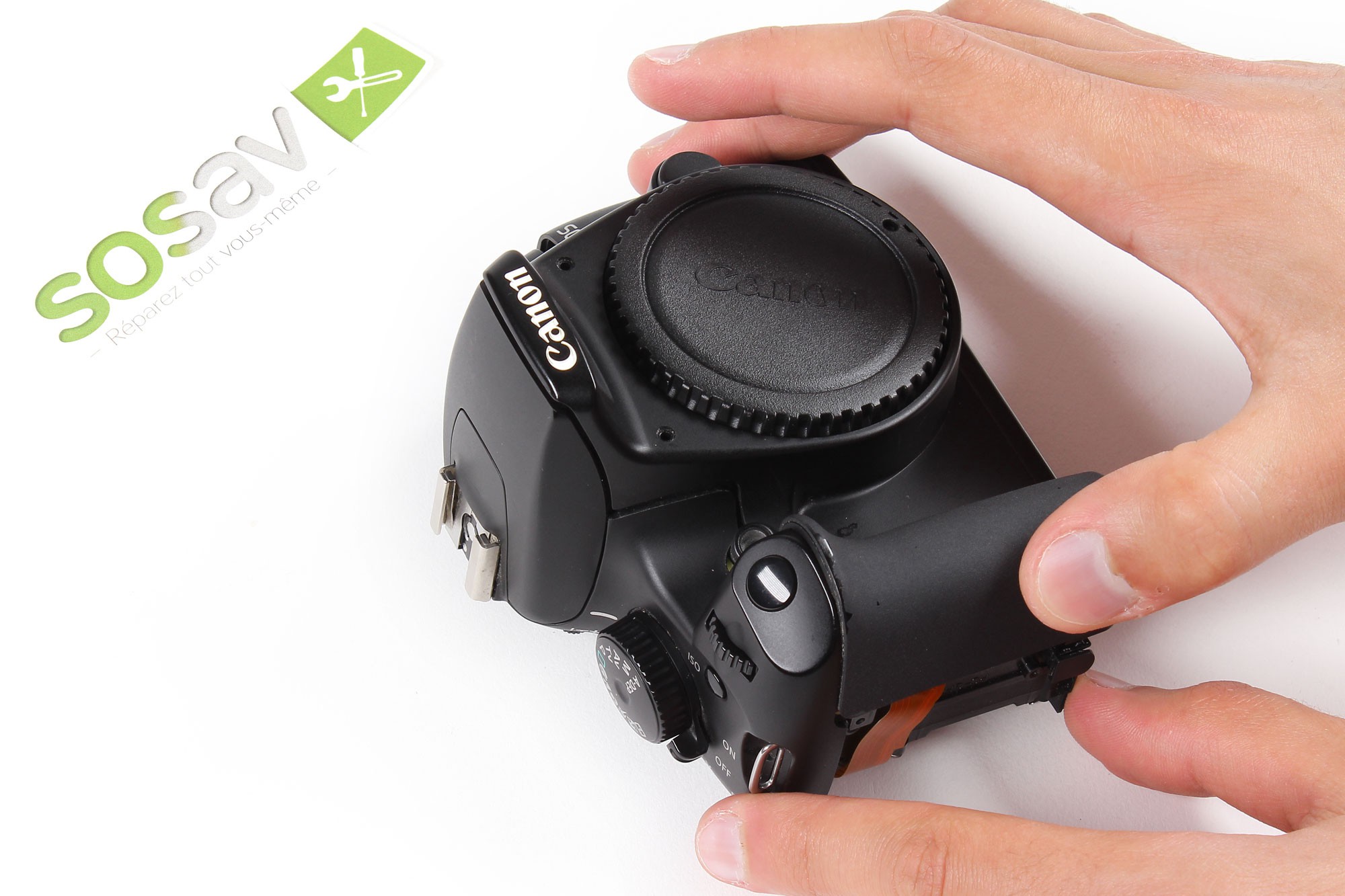

Posez ensuite le cache de l'appareil afin de protéger le capteur des éventuelles poussières pouvant s'y déposer.Une fois posé, tournez ce cache dans le sens des aiguilles d'une montre afin de le verrouiller correctement en place.

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 4 - image 1)

zoom_in

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 4 - image 2)

Etape 4

Positionnez l'appareil à l'envers, comme sur la photo.Poussez ensuite légèrement le taquet de verrouillage de la trappe de la batterie puis tirez délicatement cette dernière vers vous.

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 5 - image 1)

zoom_in

Etape 5

Poussez ensuite le ressort de verrouillage de la batterie afin de la déloger de son emplacement.Un ressort situé sous la batterie poussera cette dernière afin de faciliter son retrait.Saisissez ensuite la batterie, puis procédez à son retrait de l'appareil photo.

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 6 - image 1)

zoom_in

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 6 - image 2)

Etape 6

Saisissez ensuite la batterie, puis procédez à son retrait de l'appareil photo.

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 7 - image 1)

zoom_in

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 7 - image 2)

Etape 7

Saisissez le capot de la batterie puis procédez délicatement à son retrait en le poussant vers l'avant, comme indiqué sur les photos.

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 8 - image 1)

zoom_in

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 8 - image 2)

Etape 8

Saisissez l'appareil comme indiqué sur les photos.Poussez ensuite délicatement la porte du lecteur SD vers l'arrière puis tirez-la afin de l'ouvrir.

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 9 - image 1)

zoom_in

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 9 - image 2)

Etape 9

Poussez la carte SD. Un ressort de retour repoussera la carte vers l'exterieur.Retirez ensuite la carte de son logement.

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 10 - image 1)

zoom_in

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 10 - image 2)

Etape 10

Saisissez l'oeilleton de visée par ses deux bords.Soulevez ensuite délicatement ce dernier par le haut afin de le retirer.

zoom_in

Etape 11

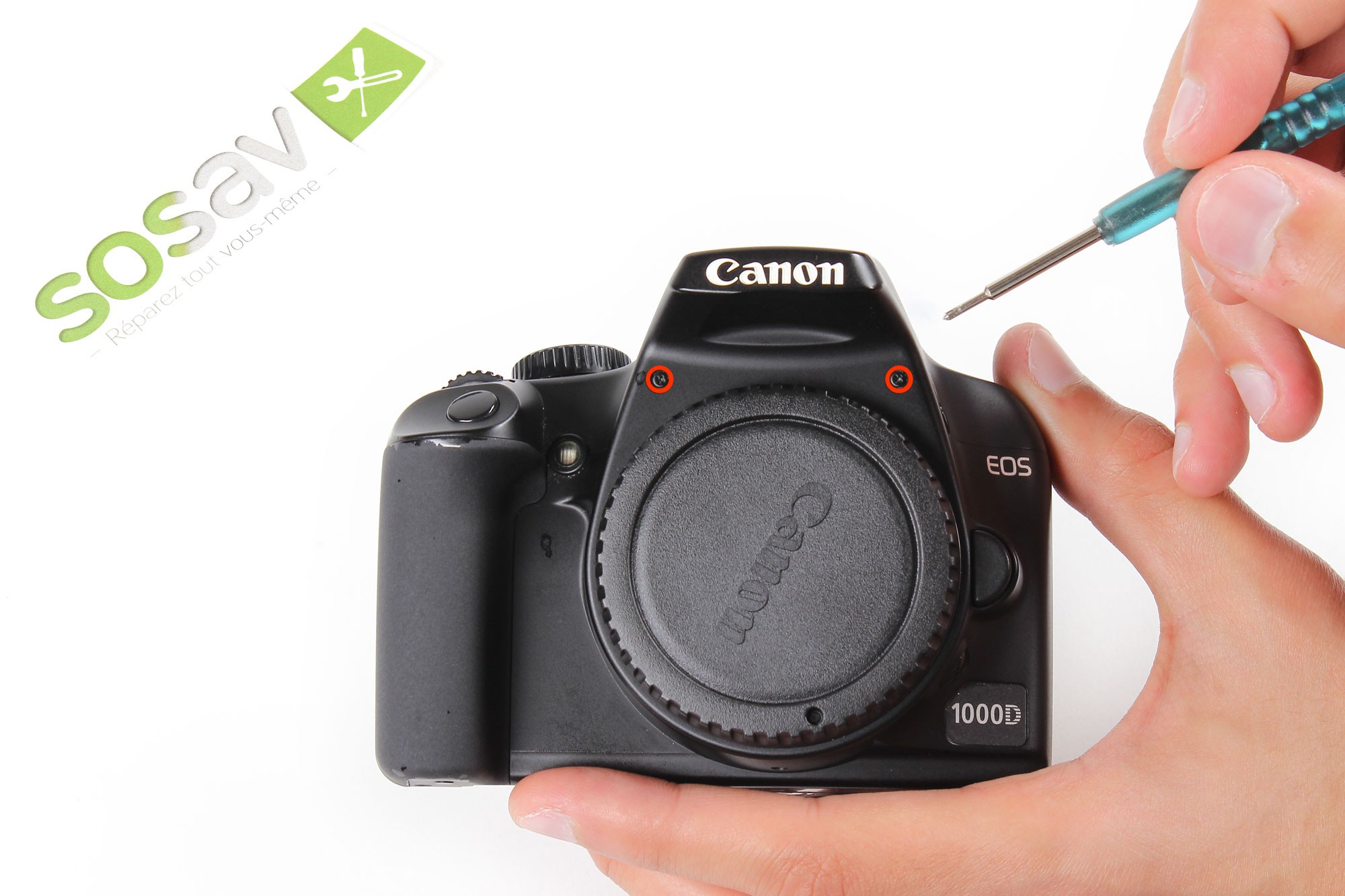

Placez l'appareil afin d'avoir le côté droit face à vous.

Utilisez un tournevis cruciforme afin de dévisser les deux vis entourées en rouge.

zoom_in

Etape 12

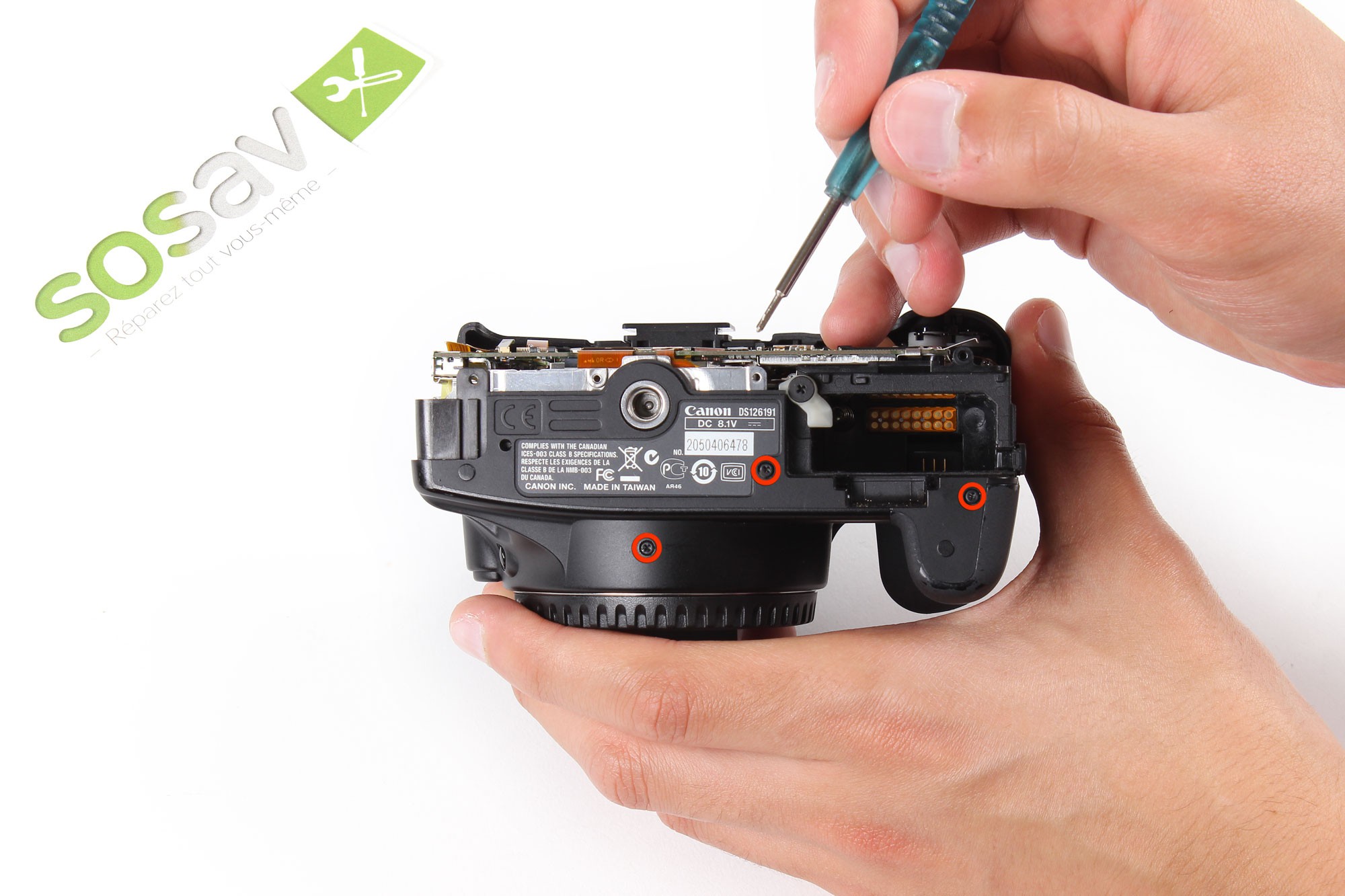

Retournez désormais l'appareil, afin d'avoir le dessous face à vous.

A l'aide d'un tournevis cruciforme, dévissez ensuite les quatre vis entourées en rouge.

zoom_in

Etape 13

Retournez à nouveau l'appareil, afin d'avoir le côté gauche face à vous.

Utilisez un tournevis cruciforme afin de dévisser les deux vis entourées en rouge.

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 14 - image 1)

zoom_in

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 14 - image 2)

Etape 14

Prenez une spatule en nylon puis insérez-la dans l'interstice de la partie gauche en plastique, comme indiqué sur les photos.Faites ensuite délicatement levier afin d'extraire la partie gauche en plastique de l'appareil.

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 15 - image 1)

zoom_in

Etape 15

Saisissez l'appareil puis soulevez très délicatement par la gauche la façade avant afin de la déclipser du reste de l'appareil.

N'essayez pas d'ôter totalement la façade à cette étape ! Une nappe relie la façade avant au reste de l'appareil photo.

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 16 - image 1)

zoom_in

Etape 16

Exercez ensuite un très léger mouvement en arrière afin de pouvoir accéder au connecteur de la nappe principale de la façade avant.

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 17 - image 1)

zoom_in

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 17 - image 2)

Etape 17

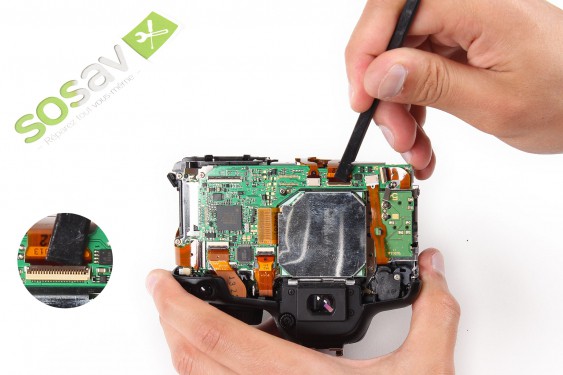

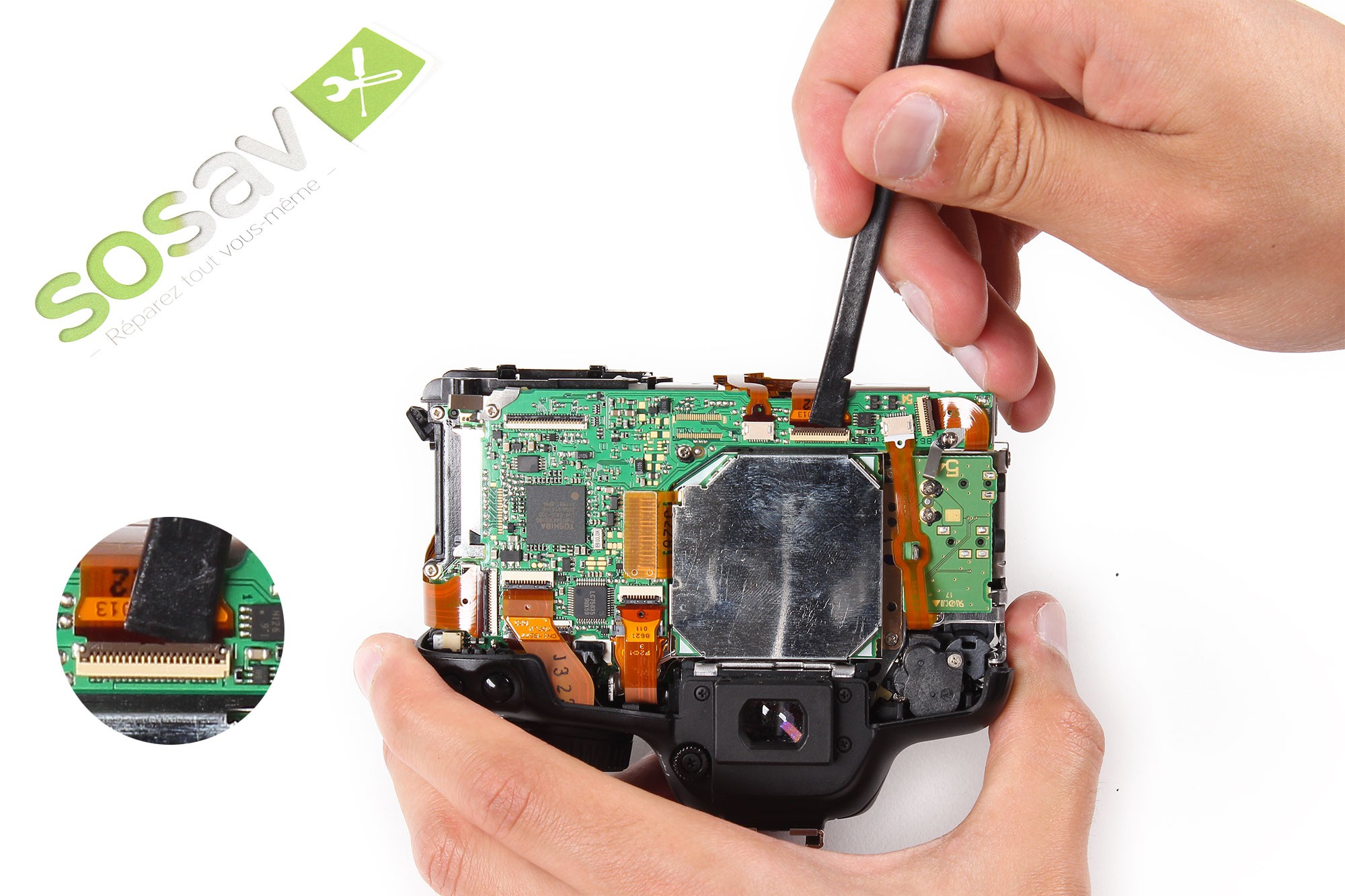

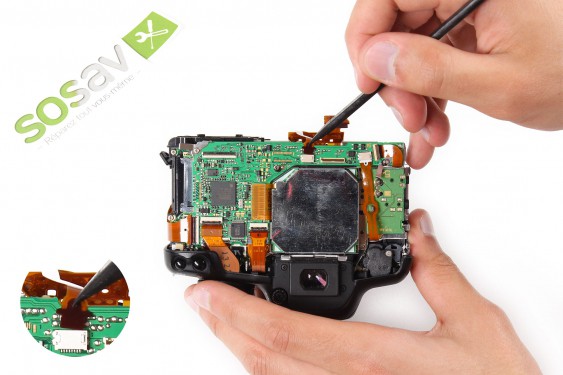

Prenez une spatule en nylon puis déverrouillez le connecteur de la nappe de la façade avant.

Nous vous conseillons de tenir la façade avant de l'autre main pour plus de confort.Saisissez ensuite la nappe puis procédez à son retrait.

zoom_in

Etape 18

A l'aide d'un tournevis cruciforme, dévissez les trois vis entourées en rouge.

Ces vis maintiennent la partie basse de la coque avant.

zoom_in

Etape 19

Toujours à l'aide d'un tournevis cruciforme, dévissez les deux vis entourées en rouge.

Ces vis maintiennent la partie haute de la coque avant.

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 20 - image 1)

zoom_in

Etape 20

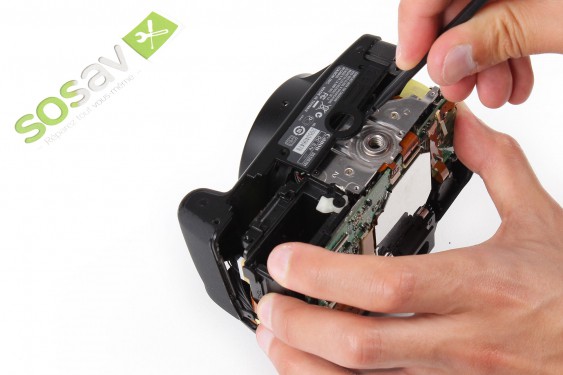

A l'aide de la spatule en nylon, faites levier sur la partie basse de la coque avant afin de la déclipser de l'appareil.

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 21 - image 1)

zoom_in

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 21 - image 2)

Etape 21

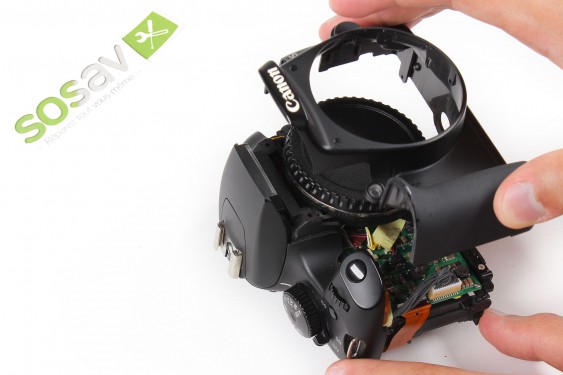

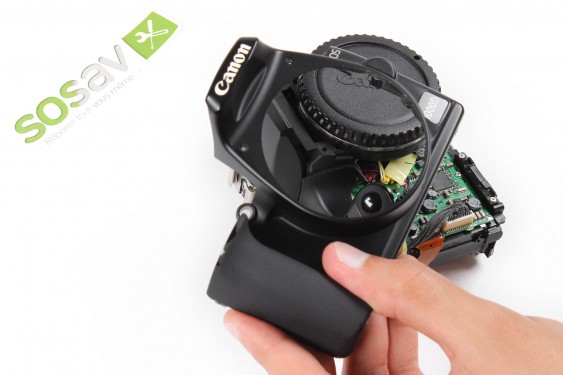

Procédez ensuite au retrait de la coque avant.

Avertissement : Veillez à ne pas toucher à la carte électronique située sous la coque arrière ! Cette dernière contient le condensateur de flash susceptible d'être encore électriquement chargé !

zoom_in

Etape 22

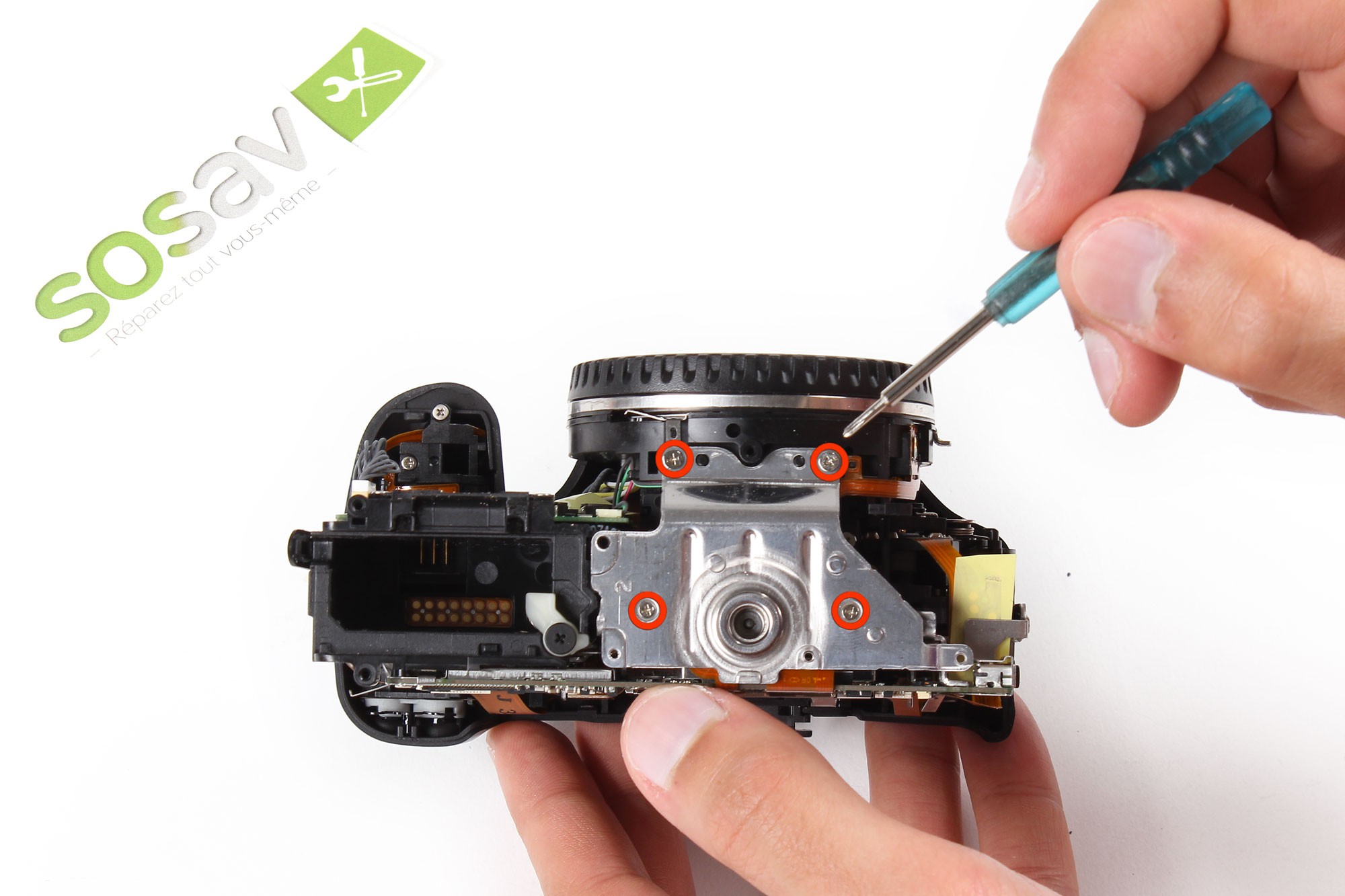

A l'aide d'un tournevis cruciforme, dévissez les quatre vis entourées en rouge.

Ces vis servent à maintenir l'élement de fixation de la vis du trepied en place.

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 23 - image 1)

zoom_in

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 23 - image 2)

Etape 23

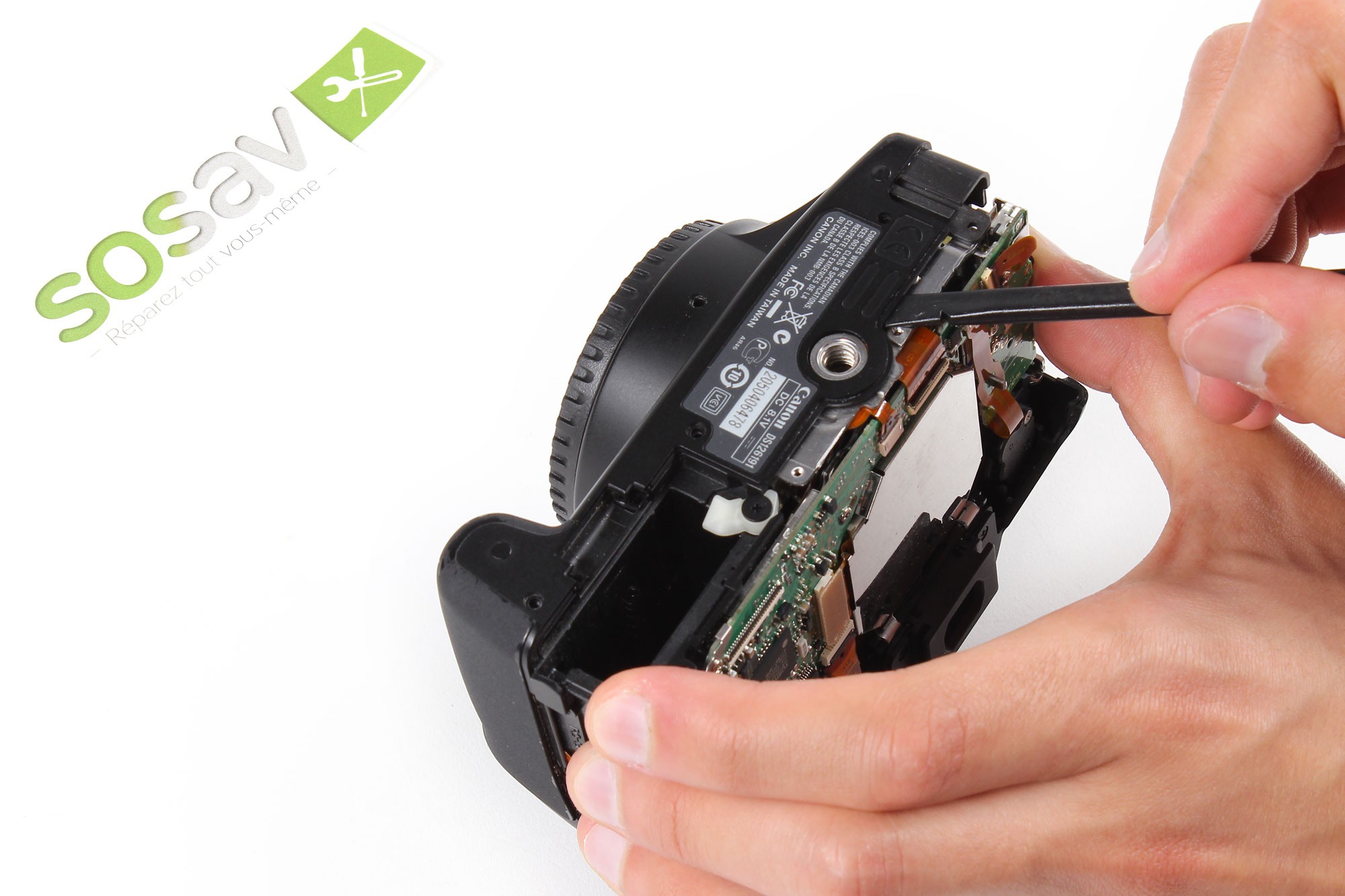

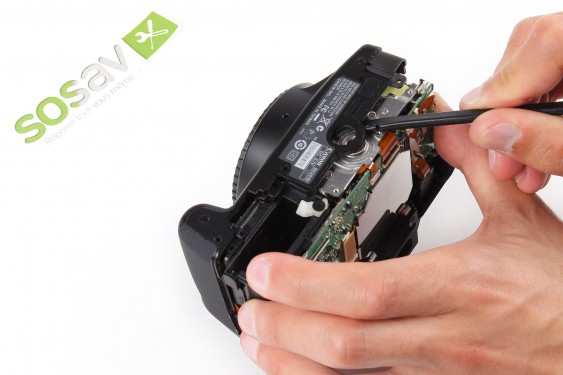

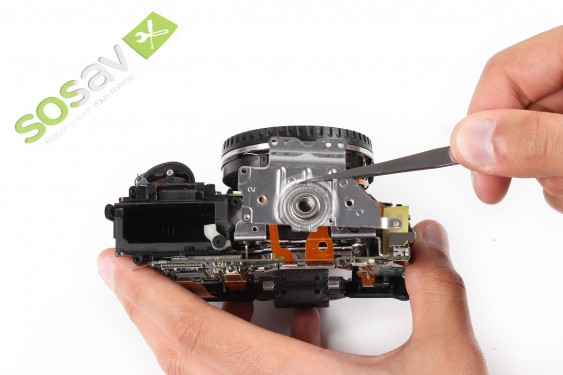

Utilisez une pince afin de retirer l'élement de fixation de la vis du trepied.

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 24 - image 1)

zoom_in

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 24 - image 2)

Etape 24

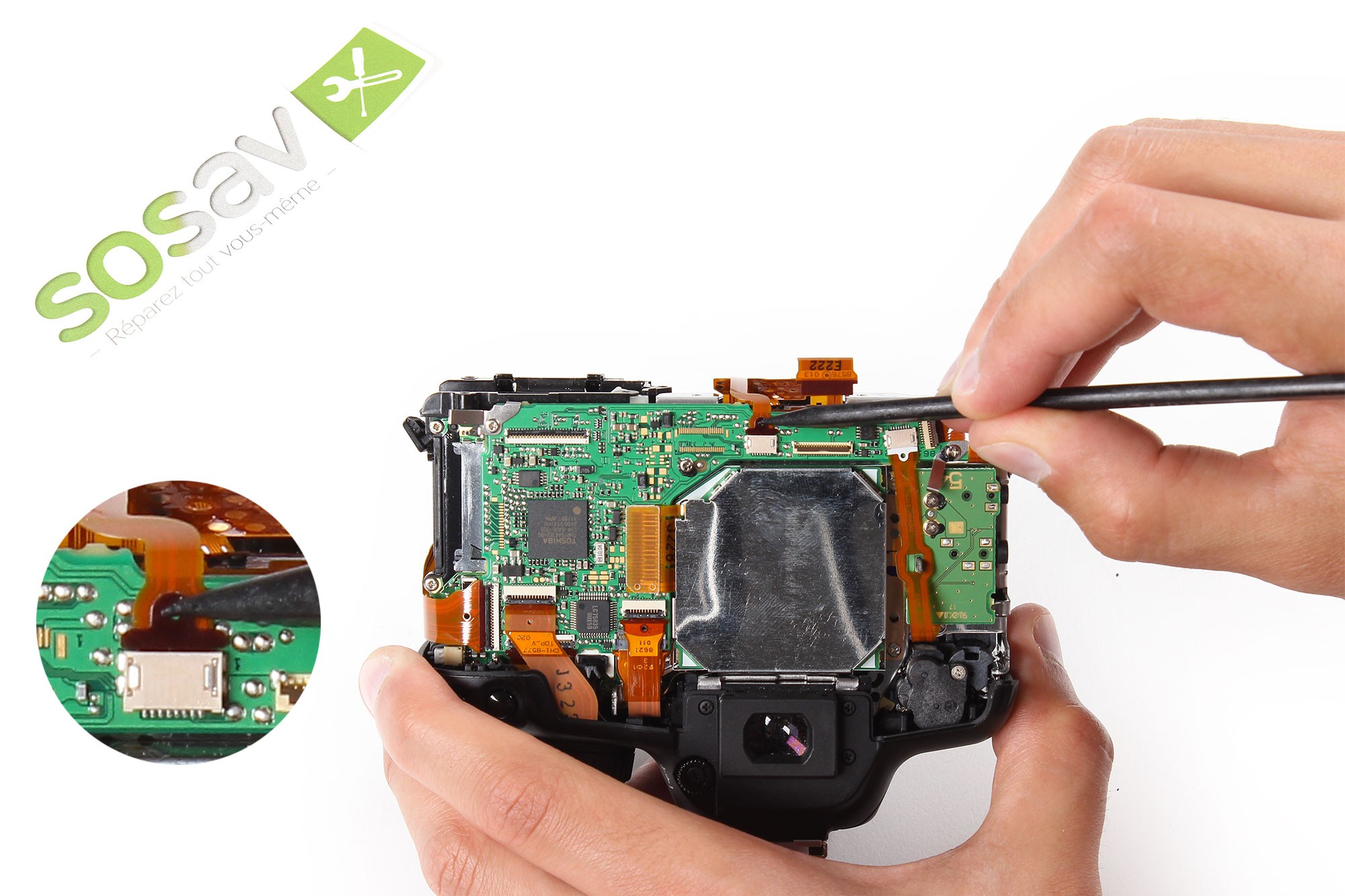

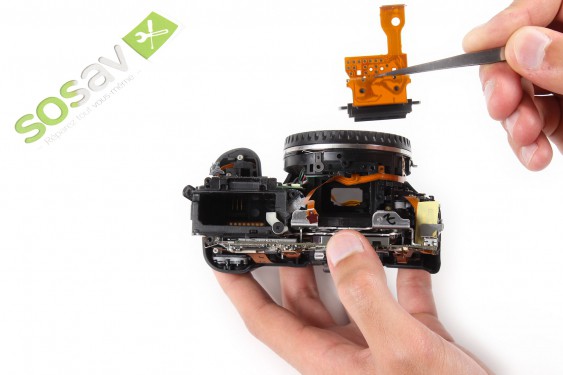

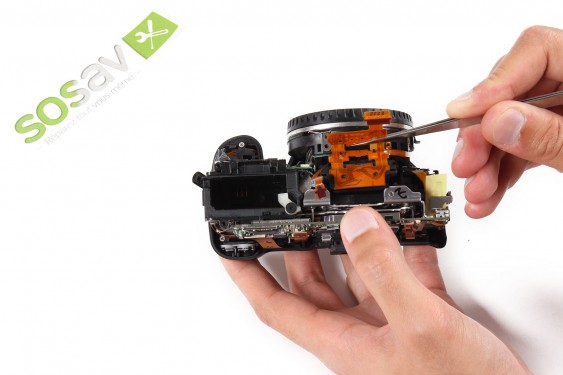

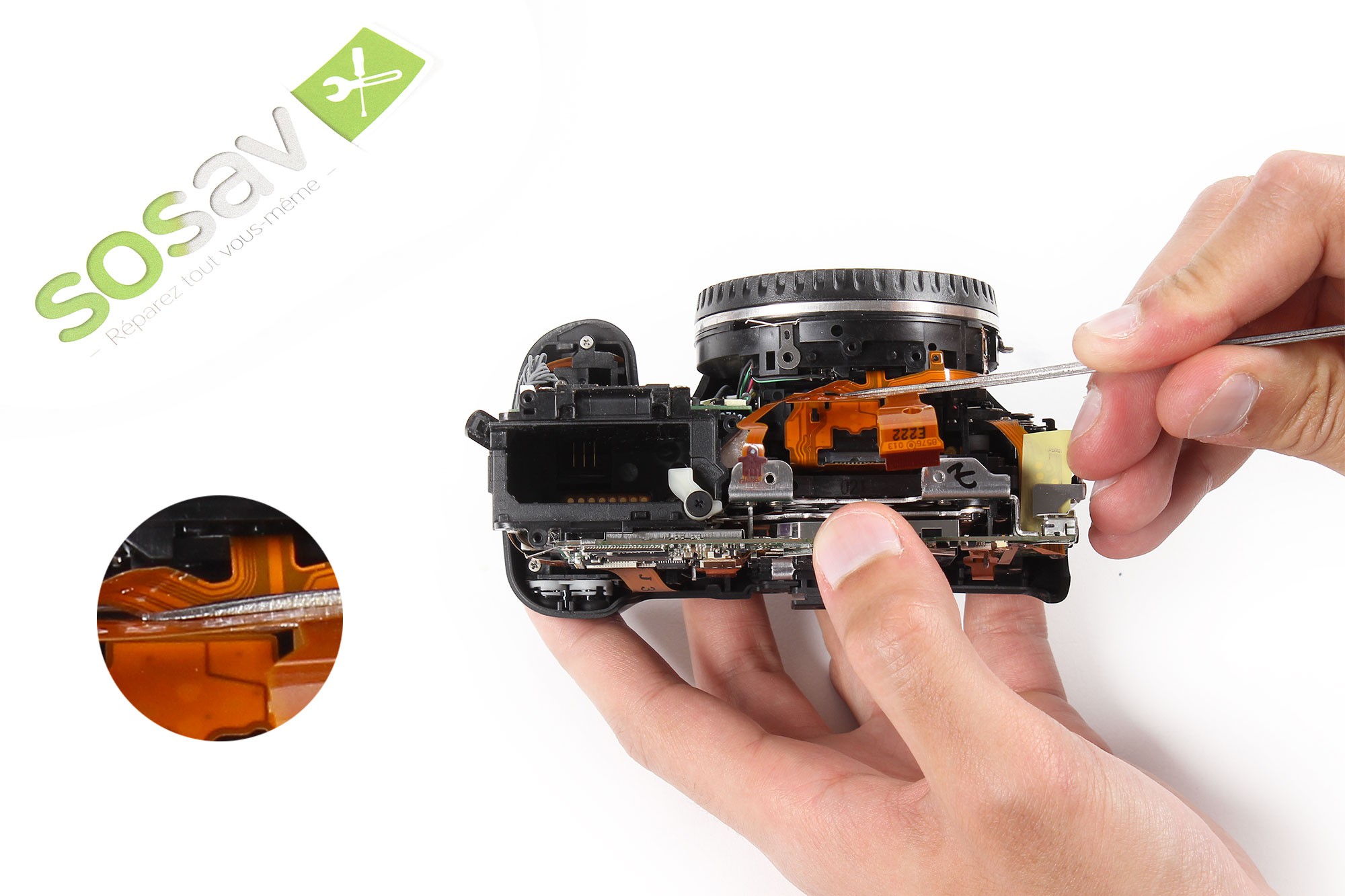

Prenez la spatule en nylon puis utilisez la afin de déverrouiller le connecteur de la nappe du capteur de l'autofocus.Procédez ensuite au retrait de la nappe.

Note : Soyez très délicat lors de cette opération afin de ne pas endommager la nappe !

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 25 - image 1)

zoom_in

Etape 25

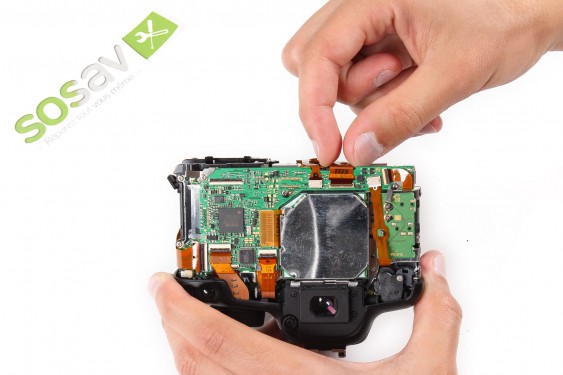

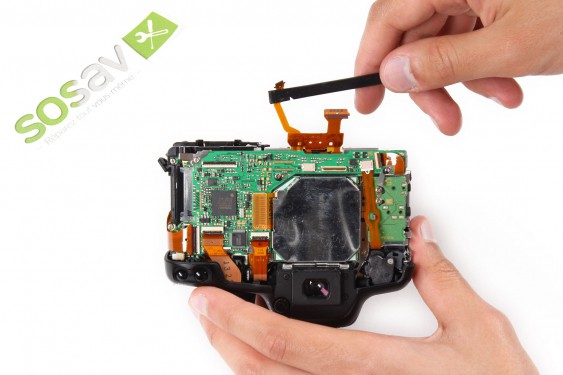

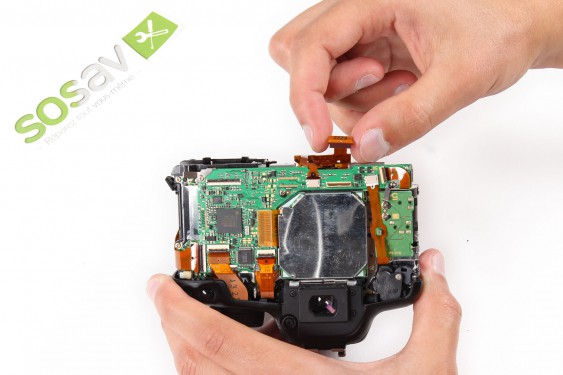

Utilisez la pointe de la spatule en nylon et insérez-la dans le trou de la nappe des boutons latéraux.Tirez ensuite très délicatement cette dernière afin de la déloger de son connecteur.

Note : Soyez très délicat lors de cette opération afin de ne pas endommager la nappe !

zoom_in

Etape 26

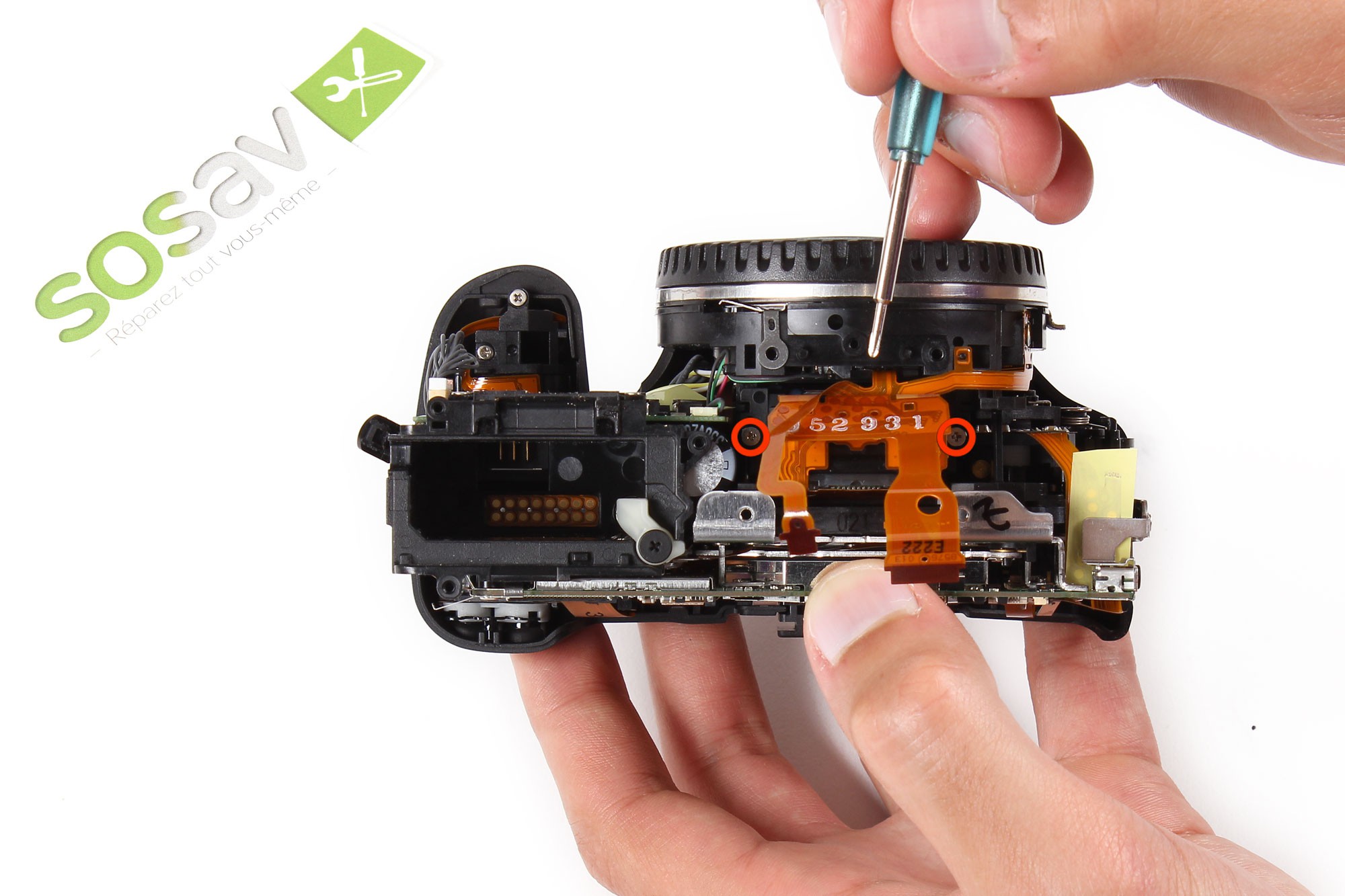

A l'aide d'un tournevis cruciforme, dévissez les deux vis entourées en rouge.

Ces vis servent à maintenir le capteur de l'autofocus.

Guide photos remplacement capteur de l'autofocus Canon EOS 1000D / Rebel XS / Kiss F (Etape 27 - image 1)

zoom_in

Etape 27

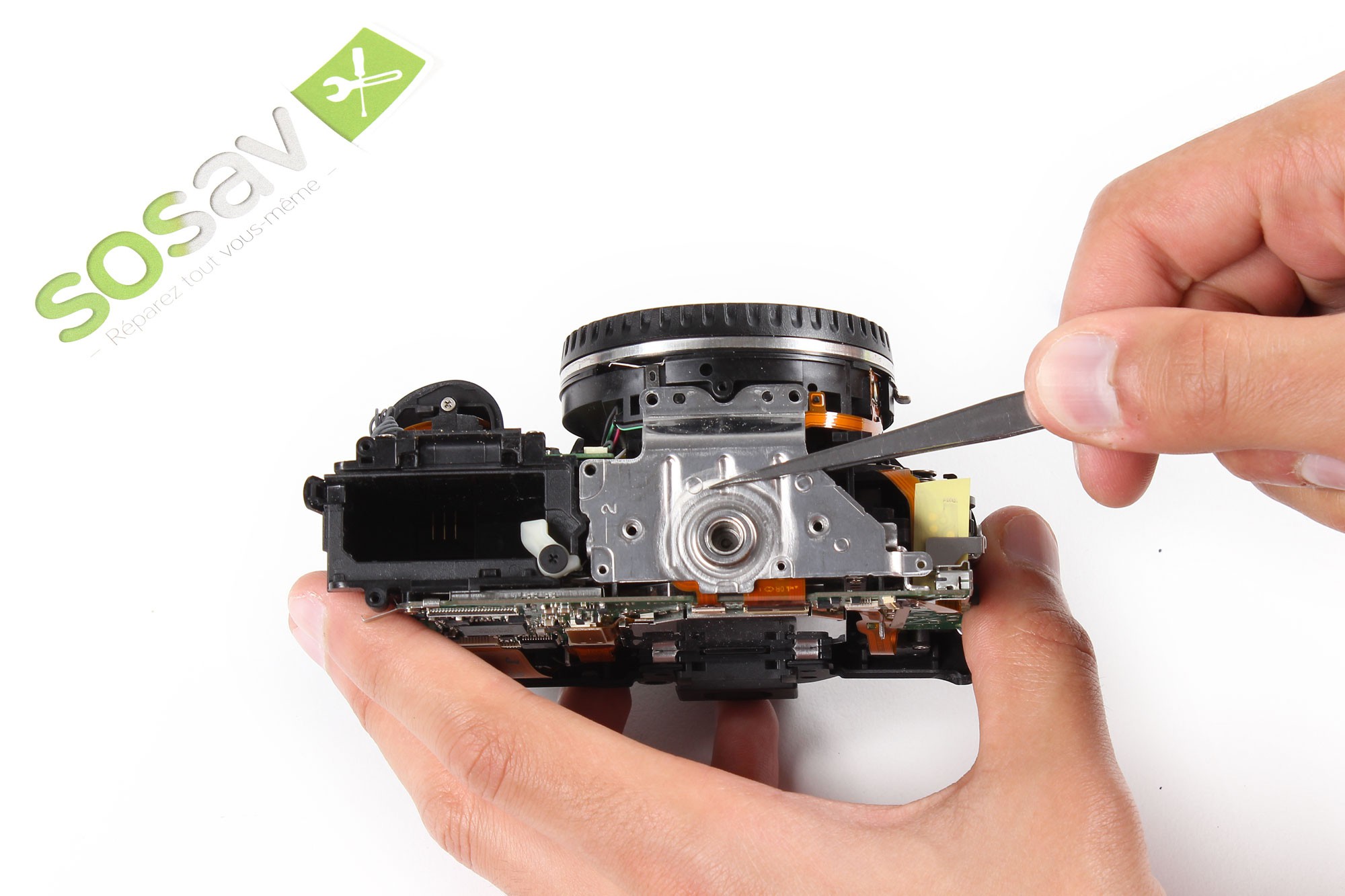

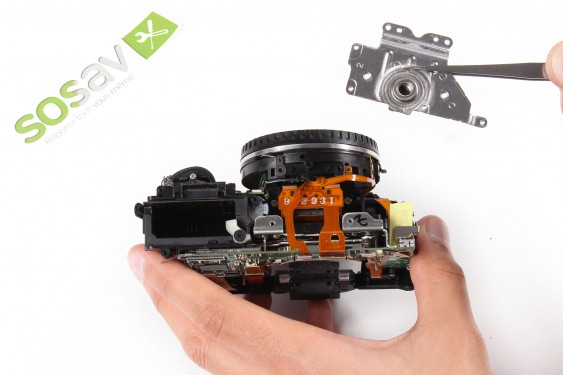

A l'aide de la pince, saisissez la nappe du capteur de l'autofocus puis procédez au retrait du capteur.

Note : Soyez très délicat lors de cette opération. Ne forcez en aucun cas le retrait, sous peine d'endommager la nappe !

zoom_in

Etape 28

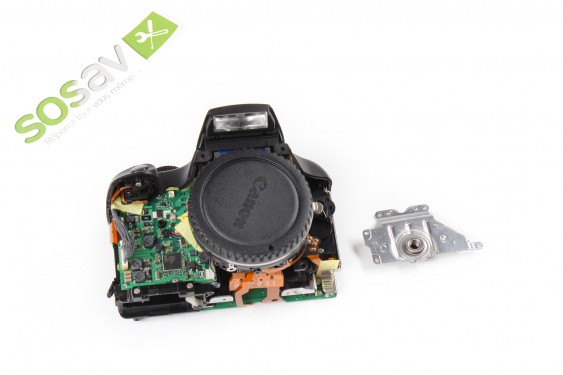

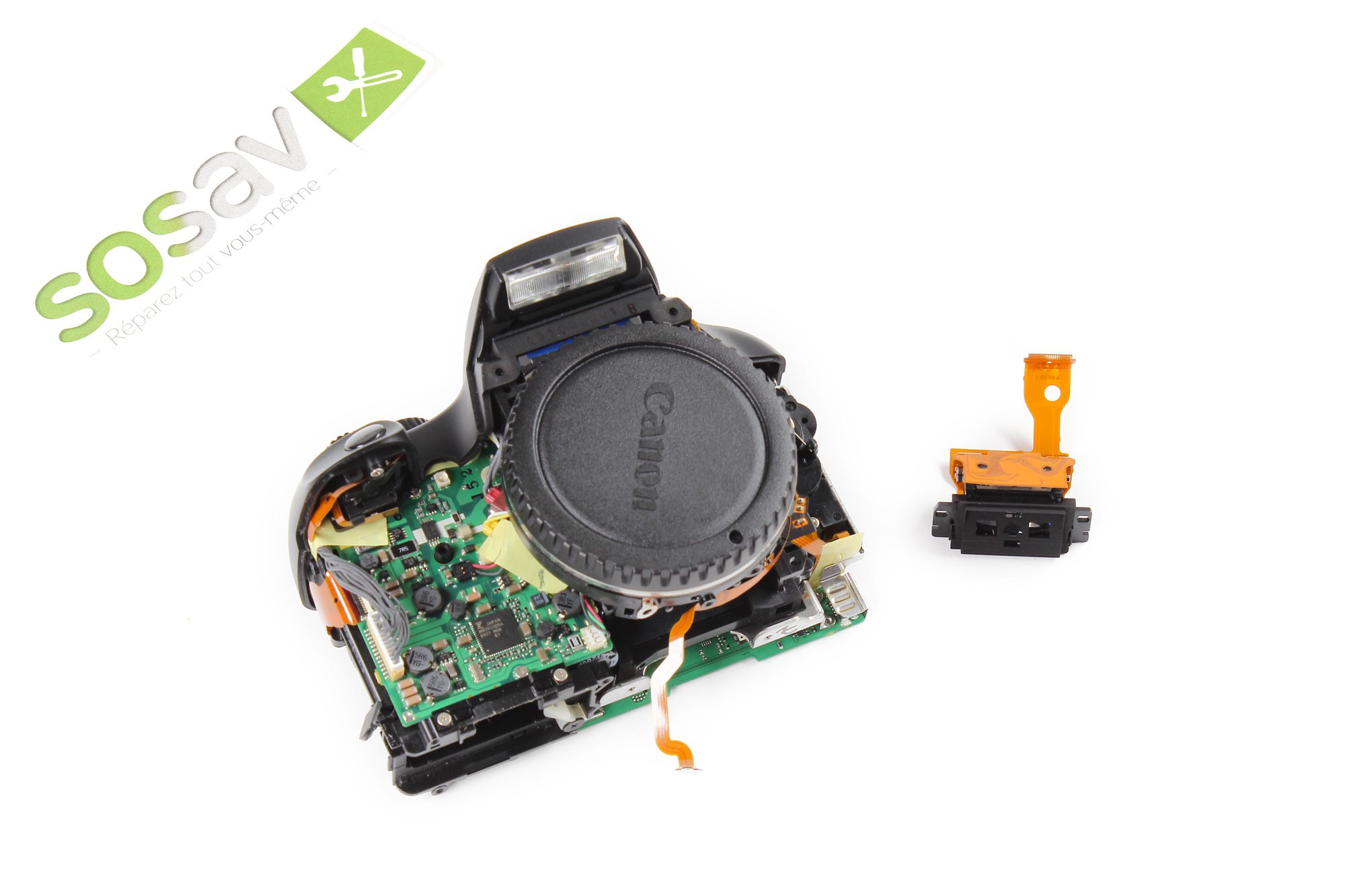

Le capteur de l'autofocus du Canon EOS 1000D / Rebel XS / Kiss F est désormais démonté.Procédez à son remplacement par une pièce neuve si cela est nécessaire.

Vous avez terminé

Pour remonter votre Canon EOS 1000D / Rebel XS / Kiss F suivez ce guide en sens inverse.
